Pojistné ventily pro stlačený vzduch a inertní plyny 6217
.jpg) |
|

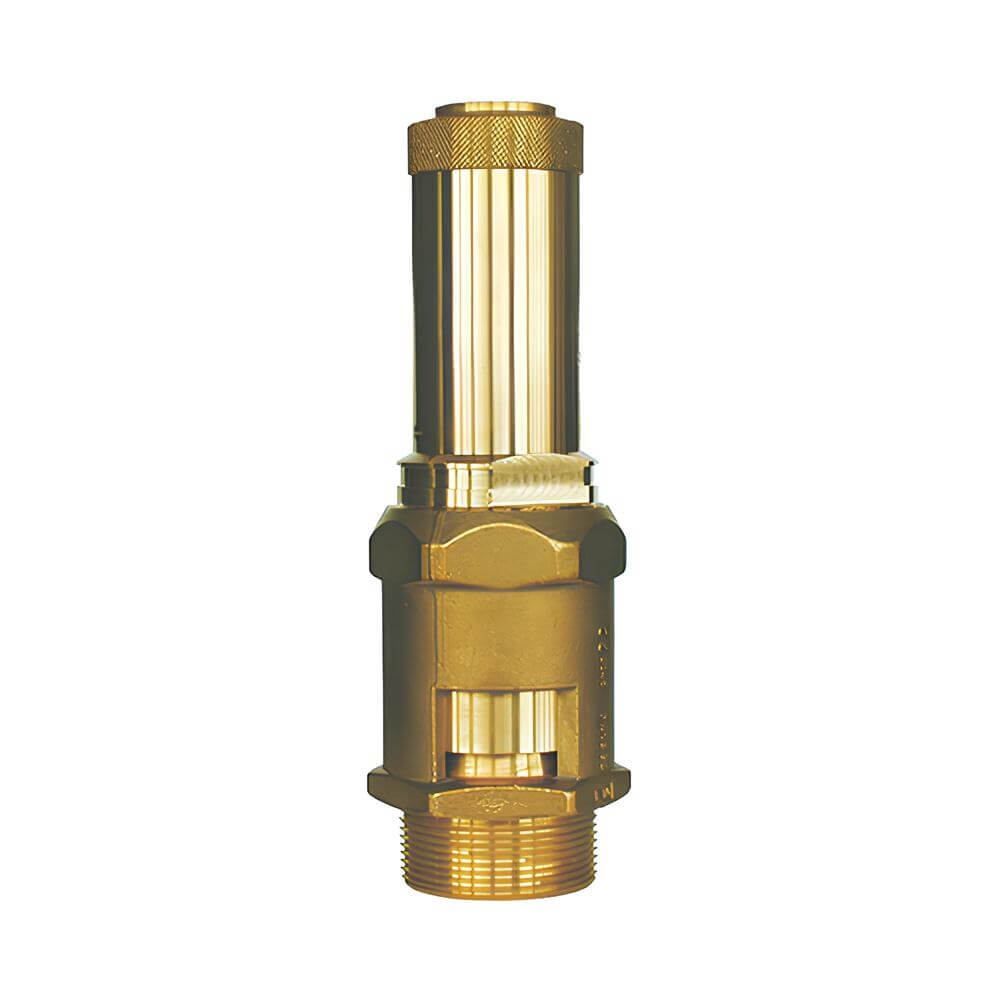

Pojišťovací ventily tlaku v provedení 6217 pro stlačený vzduch |
|||||||
 |
Objednací číslo |
Závit " |
Světlost DN |
Nastavení tlaku bar |
Teplota °C |
Materiál | Těsnění |
| 6217.12 | 1/2" | 12 | 0,2-25 | -40/+200 | mosaz | FKM | |
| 6217.34 | 3/4" | 15 | 0,2-30 | -40/+200 | mosaz | FKM | |
| 6217.10 | 1" | 20 | 0,2-30 | -40/+200 | mosaz | FKM | |
| 6217.54 | 1 1/4" | 25 | 0,2-22 | -40/+200 | mosaz | FKM | |
| 6217.15 | 1 1/2" | 32 | 0,2-16 | -40/+200 | mosaz | FKM | |
| 6217.20 | 2" | 40 | 0,2-12 | -40/+200 | mosaz | FKM | |
| Upozornění : Pojistné ventily dodáváme pouze nastavené na požadovaný tlak po 0,1 bar - uvádějte při objednání | |||||||
Průtoky pojistných ventilů 6217 |
|||||||||||
| Otevírací tlak (bar) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | |
| Objednací číslo | Vypouštěcí výkon v Nm³/h | ||||||||||
| 6217.12 | 200 | 346 | 488 | 632 | 775 | 917 | 1059 | 1201 | 1343 | 1499 | |
| 6217.34 | 317 | 542 | 763 | 987 | 1211 | 1433 | 1655 | 1877 | 2099 | 2343 | |
| 6217.10 | 495 | 847 | 1194 | 1544 | 1894 | 2241 | 2588 | 2935 | 3281 | 3663 | |
| 6217.54 | 752 | 1287 | 1815 | 2346 | 2878 | 3405 | 3933 | 4460 | 4987 | 5567 | |
| 6217.15 | 1214 | 2050 | 2890 | 3736 | 4583 | 5423 | 6262 | 7102 | - | - | |
| 6217.20 | 2198 | 3970 | 5681 | 7406 | 9131 | 10842 | - | - | - | - | |
