Pojistný ventil tlaku nerezový 06016 - 1/2"
Kód: 06016.12.1-0 06016.12.1-1 06016.12.1-2 06016.12.1-3 06016.12.1-4 06016.12.1-5 06016.12.1-6 06016.12.1-7 06016.12.1-8 06016.12.1-9 06016.12.2-0 06016.12.2-1 06016.12.2-2 06016.12.2-3 06016.12.2-4 06016.12.2-5 06016.12.2-6 06016.12.2-7 06016.12.2-8 06016.12.2-9 06016.12.3-0 06016.12.3-1 06016.12.3-2 06016.12.3-3 06016.12.3-4 06016.12.3-5 06016.12.3-6 06016.12.3-7 06016.12.3-8 06016.12.3-9 06016.12.4-0 06016.12.4-1 06016.12.4-2 06016.12.4-3 06016.12.4-4 06016.12.4-5 06016.12.4-6 06016.12.4-7 06016.12.4-8 06016.12.4-9 06016.12.5-0 06016.12.5-1 06016.12.5-2 06016.12.5-3 06016.12.5-4 06016.12.5-5 06016.12.5-6 06016.12.5-7 06016.12.5-8 06016.12.5-9 06016.12.6-0 06016.12.6-1 06016.12.6-2 06016.12.6-3 06016.12.6-4 06016.12.6-5 06016.12.6-6 06016.12.6-7 06016.12.6-8 06016.12.6-9 06016.12.7-0 06016.12.7-1 06016.12.7-2 06016.12.7-3 06016.12.7-4 06016.12.7-5 06016.12.7-6 06016.12.7-7 06016.12.7-8 06016.12.7-9 06016.12.8-0 06016.12.8-1 06016.12.8-2 06016.12.8-3 06016.12.8-4 06016.12.8-5 06016.12.8-6 06016.12.8-7 06016.12.8-8 06016.12.8-9 06016.12.9-0 06016.12.9-1 06016.12.9-2 06016.12.9-3 06016.12.9-4 06016.12.9-5 06016.12.9-6 06016.12.9-7 06016.12.9-8 06016.12.9-9 06016.12.10-0 06016.12.10-1 06016.12.10-2 06016.12.10-3 06016.12.10-4 06016.12.10-5 06016.12.10-6 06016.12.10-7 06016.12.10-8 06016.12.10-9 06016.12.11-0 06016.12.11-1 06016.12.11-2 06016.12.11-3 06016.12.11-4 06016.12.11-5 06016.12.11-6 06016.12.11-7 06016.12.11-8 06016.12.11-9 06016.12.12-0 06016.12.12-1 06016.12.12-2 06016.12.12-3 06016.12.12-4 06016.12.12-5 06016.12.12-6 06016.12.12-7 06016.12.12-8 06016.12.12-9 06016.12.13-0 06016.12.13-1 06016.12.13-2 06016.12.13-3 06016.12.13-4 06016.12.13-5 06016.12.13-6 06016.12.13-7 06016.12.13-8 06016.12.13-9 06016.12.14-0 06016.12.14-5 06016.12.15-0 06016.12.15-5 06016.12.16-0 06016.12.16-5 06016.12.17-0 06016.12.17-5 06016.12.18-0 06016.12.18-5 06016.12.19-0 06016.12.19-5 06016.12.20-0 06016.12.20-5 06016.12.21-0 06016.12.21-5 06016.12.22-0 06016.12.22-5 06016.12.23-0 06016.12.23-5 06016.12.24-0 06016.12.24-5 06016.12.25-0 06016.12.25-5 06016.12.26-0 06016.12.26-5 06016.12.27-0 06016.12.27-5 06016.12.28-0 06016.12.28-5 06016.12.29-0 06016.12.29-5 06016.12.30-0 06016.12.30-5 06016.12.31-0 06016.12.31-5 06016.12.32-0 06016.12.32-5 06016.12.33-0 06016.12.33-5 06016.12.34-0 06016.12.34-5 06016.12.35-0 06016.12.36-0 06016.12.37-0 06016.12.38-0 06016.12.39-0 06016.12.40-0 06016.12.41-0 06016.12.42-0 06016.12.43-0 06016.12.44-0 06016.12.45-0 06016.12.46-0 06016.12.47-0 06016.12.48-0 06016.12.49-0 06016.12.50-0 Zvolte variantu.svg?676e60b7){kind=small}
Detailní popis produktu
Pojistný ventily tlaku pro kryogeniku v nerezu 06016.12
- pojistné ventily pro odpouštění různých médií z rozvodů v případě nadměrného tlakového zatížení
- normální pojistný ventil, kuželka s PTFE/uhlíkovým těsněním, uzavřený kryt pružiny

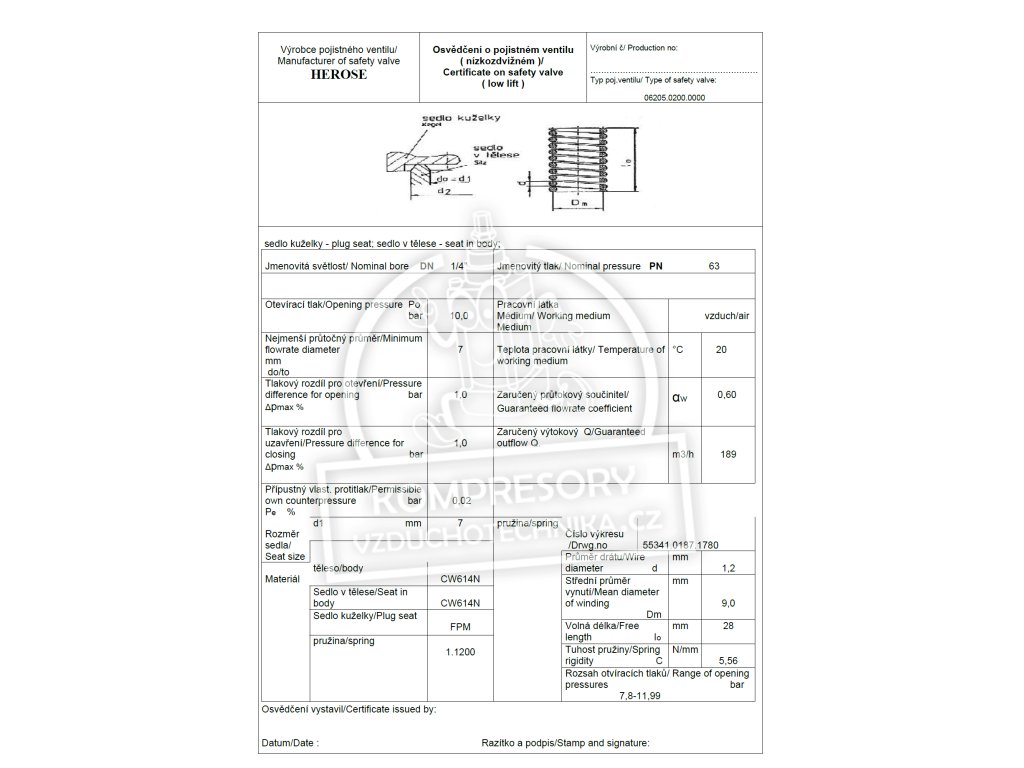

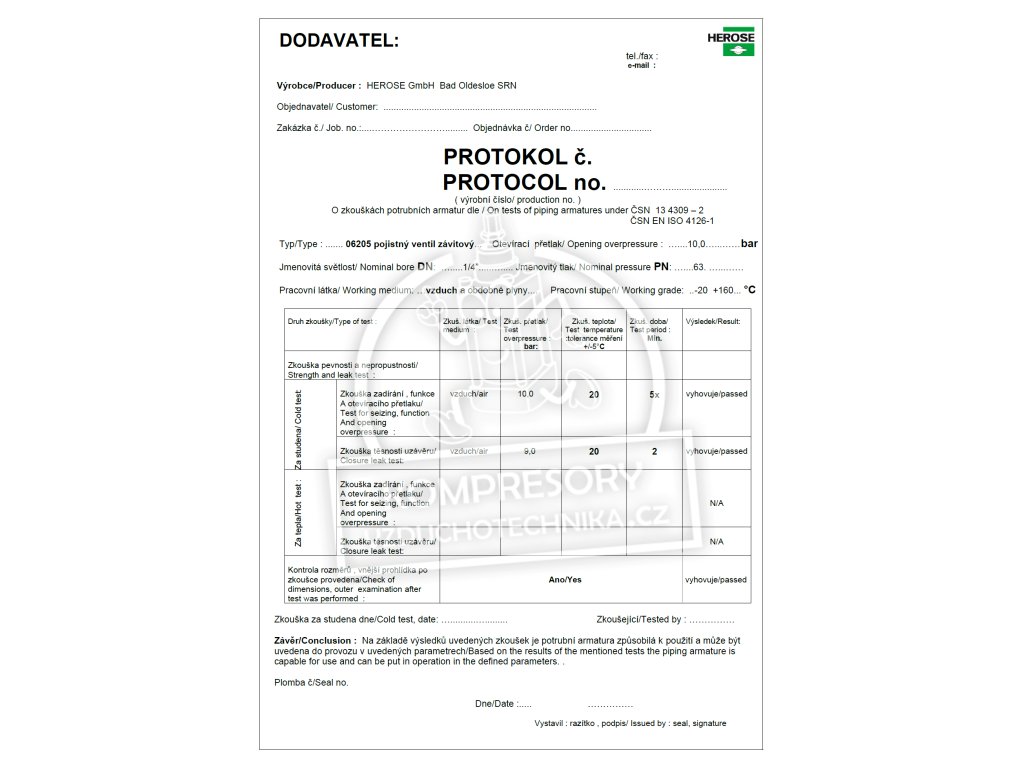

- dodávka včetně protokolu o nastavení; pojistný ventil je dodáván nastavený na požadovaný tlak a opatřen plombou
- PN63, typově schválené TÜV-SV.1048
- Určeno jako pojistné zařízení k ochraně potrubí a součástí proti tepelné expanzi.
- Schváleno pro vzdušné plyny, páry a zkapalněné kryogenní plyny včetně LNG.
- Schválená pracovní teplota: -196°C (77K) až +150°C (423K)
Pojišťovací ventil v nerezovém provedení 06016 |
|||||||
 |
Objednací číslo |
Závit " |
Světlost DN |
Nastavení bar |
Teplota °C |
Materiál | Membrána |
| 06016.14 | 1/4" | 7 | 1,0-55 | -196/150°C | 1.4408 | PTFE | |
| 06016.38 | 3/8" | 7 | 1,0-55 | -196/150°C | 1.4408 | PTFE | |
| 06016.12 | 1/2" | 12 | 1,0-55 | -196/150°C | 1.4408 | PTFE | |
| Upozornění : Pojistné ventily dodáváme pouze nastavené na požadovaný tlak po 0,1 bar | |||||||
Průtoky pojistných ventilů 06016 |
||||||||||
| Otevírací tlak (bar) | 2 | 4 | 8 | 14 | 20 | 25 | 30 | 38 | 46 | 55 |
| Provedení | Vypouštěcí výkon v Nm³/h | |||||||||
| 1/4" | 26,0 | 43,8 | 79,3 | 132,7 | 186 | 23,4 | 274,9 | 346,1 | 417,2 | 497,2 |
| 3/8" | 26,0 | 43,8 | 79,3 | 132,7 | 186 | 23,4 | 274,9 | 346,1 | 417,2 | 497,2 |
| 1/2" | 26,0 | 43,8 | 79,3 | 132,7 | 186 | 23,4 | 274,9 | 346,1 | 417,2 | 497,2 |
Doplňkové parametry
| Kategorie: | Pojistné ventily HEROSE - funkce, typy a využití |
|---|---|
| Tlak: | 55 bar |
| Certifikace: | TÜV-SV.1048 |
| Materiál: | Nerezová ocel |
| Médium: | Stlačený vzduch, Voda, Pára, Inertní plyny (netečné), Kryogenní plyny |
| Nastavení: | 1,0-55 bar |
| Světlost: | DN 12 |
| Těsnění: | PTFE |
| Závit: | G 1/2" |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
HEROSE je německý výrobce armatur z Bad Oldesloe, který je vyrábí od roku 1873. Dnes se zaměřuje hlavně na pojistné ventily a armatury pro kryotechniku a stavbu tlakových nádob a své výrobky dodává do více než 80 zemí. V České republice má HEROSE autorizovaný servis.
Pojistný ventil se otevře, jakmile tlak v nádobě nebo rozvodu překročí nastavenou hodnotu, a přebytečné médium vypustí. U nás najdete ventily pro stlačený vzduch, páru, vodu i kryogenní plyny, se závitem 1/4″ až 2″ i s přírubou DN15 až DN100. Každý dodáváme nastavený na váš tlak a zaplombovaný.
Nastavené a zaplombovanéKterý pojistný ventil na jaké médium
06C02 — kompaktní pro vzduch
Na kompresory a vzdušníky. Mosazný nebo nerezový ventil s vnějším závitem a volným odfukem pro vzduch a inertní plyny.
- závit 1/4″ až 1″
- nastavení 0,2 až 50 bar podle velikosti
- typové schválení TÜV-SV.1090
6217 — plnozdvižný pro vzduch
Velké průtoky vzduchu. Mosazný ventil pro potrubí a tlakové nádoby, kde je potřeba odpustit hodně vzduchu.
- závit 1/2″ až 2″
- nastavení 0,2 až 30 bar podle velikosti
- teplota −40 až +200 °C
Pára a voda: 6380, 6395 a 6370
Rozvody páry a tlakové nádoby. Bronzové ventily 6380 a 6395 na sytou páru, ventil 6370 z červeného bronzu na vodu, olej a naftu.
- 6380: pára do +185 °C, 1 až 16 bar
- 6395: pára do +225 °C, kovové těsnění
- 6370: voda, olej a nafta, 1 až 16 bar
Nerez pro kryogenní plyny
Typy 6383, 06012 a 06016. Nerezové ventily pro vzdušné plyny, páry i zkapalněné kryogenní plyny včetně LNG.
- pracují už od −196 °C
- nastavení až do 55 bar
- závit 1/4″ až 1 1/2″
Přírubové 6121 a 6127
Velké světlosti a průtoky. Litinový ventil 6121 na neagresivní média a nerezový 6127 i na agresivní média a kryogeniku.
- 6121: DN15 až DN100, 0,2 až 16 bar
- 6127: DN20 až DN80, 0,2 až 40 bar
- příruby podle EN 1092-1
Nevíte, jaký typ zvolit? V kategorii pojistných ventilů je přehled typů, médií a certifikací i odpovědi na časté otázky.
Jak vybrat pojistný ventilPojistné ventily HEROSE vedle sebe
| Typ, médium, materiál, připojení, nastavení a teplota | |||||
|---|---|---|---|---|---|
| Typ | Médium | Materiál | Připojení | Nastavení | Teplota |
| 06C02 | stlačený vzduch, inertní plyny | mosaz nebo nerez | 1/4″ až 1″ | 0,2–50 bar | −20 až +160 °C |
| 6217 | stlačený vzduch, inertní plyny | mosaz | 1/2″ až 2″ | 0,2–30 bar | −40 až +200 °C |
| 6380 | sytá pára, dusík | bronz | 1/2″ až 2″ | 1–16 bar | −10 až +185 °C |
| 6395 | sytá pára | bronz | 1/2″ až 1 1/4″ | 0,5–25 bar | −10 až +225 °C |
| 6370 | voda, olej, nafta | červený bronz | 1/2″ až 2″ | 1–16 bar | −10 až +110 °C |
| 6383 | vzduch, inertní a kryogenní plyny | nerez | 1/2″ až 1 1/2″ | 2–50 bar | −196 až +185 °C |
| 06012 a 06016 | vzdušné a kryogenní plyny, LNG | nerez | 1/4″ až 1/2″ | 1–55 bar | −196 až +150 °C |
| 6121 | vzduch, voda, pára, olej | litina | příruba DN15 až DN100 | 0,2–16 bar | −10 až +200 °C |
| 6127 | i agresivní média, kryogenika | nerez | příruba DN20 až DN80 | 0,2–40 bar | −196 až +300 °C |
Rozsah nastavení se liší podle velikosti ventilu. Přesné hodnoty a tabulku průtoků najdete na kartě každého ventilu.
Jak vybrat pojistný ventil
1. Médium a teplota
Vzduch, pára, voda, nebo kryogenní plyn? Podle média a teploty vyberte typ a materiál: mosaz, bronz, litinu, nebo nerez.
2. Otevírací tlak
Ventil se nastavuje na tlak, při kterém se otevře. Musí být nad vypínacím tlakem kompresoru a nesmí překročit nejvyšší dovolený tlak nádoby.
3. Průtok a připojení
Ventil musí odpustit víc, než kompresor nebo zdroj dodá. Výkon pro každý otevírací tlak najdete v tabulce průtoků na kartě ventilu.
4. Objednat s tlakem
Při objednávce uveďte požadovaný otevírací tlak. Ventil nastavíme po 0,1 bar, zaplombujeme a přiložíme protokol o nastavení.
Časté otázky
- Dodáváte ventily nastavené?
- Ano. Pojistné ventily HEROSE dodáváme jen nastavené na požadovaný tlak po 0,1 bar, zaplombované a s protokolem o nastavení. Tlak uveďte při objednávce.
- Jaký je rozdíl mezi 06C02 a 6217?
- 06C02 je kompaktní ventil s volným odfukem pro kompresory a menší nádoby, se závitem do 1″. 6217 je plnozdvižný, má závity až 2″ a odpustí víc vzduchu, hodí se proto na potrubí a velké nádoby.
- Jaký ventil na páru?
- Na sytou páru jsou bronzové ventily 6380 do +185 °C a 6395 do +225 °C. Ventil 6370 z červeného bronzu je určený pro vodu, olej a naftu.
- Jaké certifikace ventily mají?
- Ventily odpovídají směrnici pro tlaková zařízení (PED) a mají typová schválení TÜV, například TÜV-SV.1090 u 06C02 nebo TÜV-SV.1048 u nerezových 06012 a 06016. Výrobce je certifikovaný podle ISO 9001.
- Kolik vzduchu ventil odpustí?
- Záleží na velikosti a otevíracím tlaku. Například 06C02 1″ odpustí při 10 barech 1 261 Nm³/h vzduchu. Tabulku průtoků pro všechny tlaky najdete na kartě každého ventilu.
- Odkud značka HEROSE pochází?
- Firma vyrábí armatury od roku 1873, zpočátku pro stavbu lodí. Průmyslové armatury přibyly v roce 1921 pod jménem HERO Armaturen v Bad Oldesloe. Název HEROSE vznikl po roce 1947 spojením s hamburskou firmou TH. ROSE.
Ke každému ventilu přikládáme protokol o nastavení. U řady 06C02 najdete ke stažení český typový list, návod k obsluze a prohlášení o shodě, u ostatních typů katalogové listy.
