Pojistný ventil přírubový 6121 - DN15 - 0,2-16 bar
Kód: 6121.015.0-5 6121.015.1-0 6121.015.1-5 6121.015.2-0 6121.015.2-5 6121.015.3-0 6121.015.3-5 6121.015.4-0 6121.015.4-5 6121.015.5-0 6121.015.5-5 6121.015.6-0 6121.015.6-5 6121.015.7-0 6121.015.7-5 6121.015.8-0 6121.015.8-5 6121.015.9-0 6121.015.9-5 6121.015.10-0 6121.015.10-5 6121.015.11-0 6121.015.11-5 6121.015.12-0 6121.015.12-5 6121.015.13-0 6121.015.13-5 6121.015.14-0 6121.015.14-5 6121.015.15-0 6121.015.15-5 6121.015.16-0 Zvolte variantuDetailní popis produktu

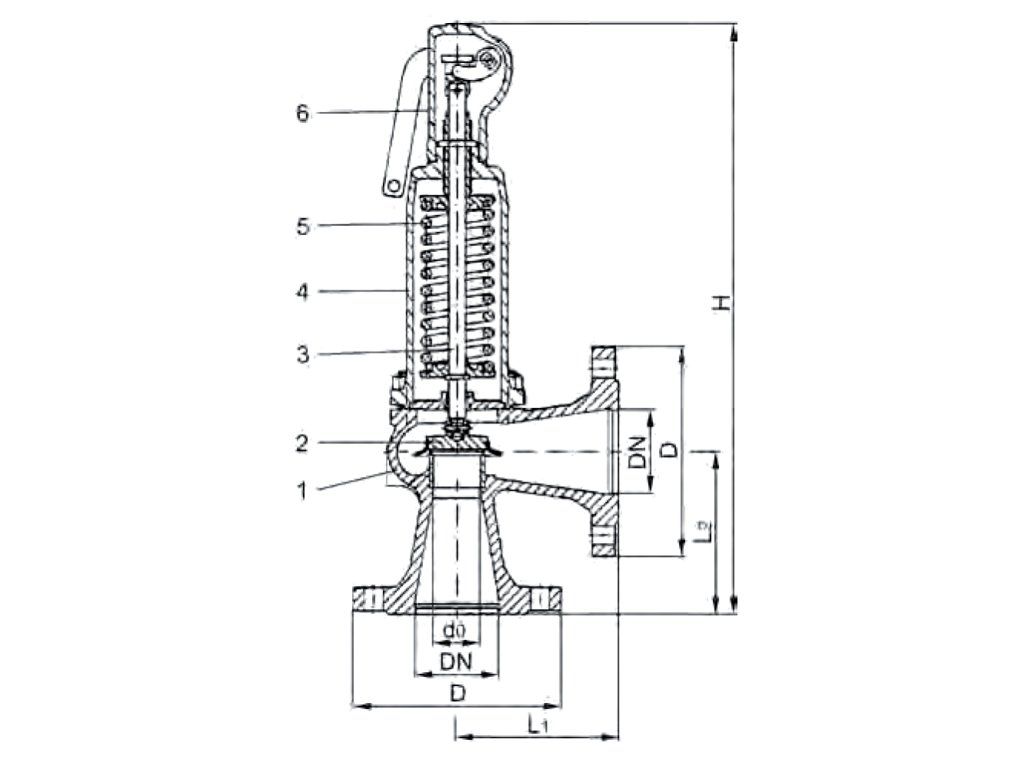

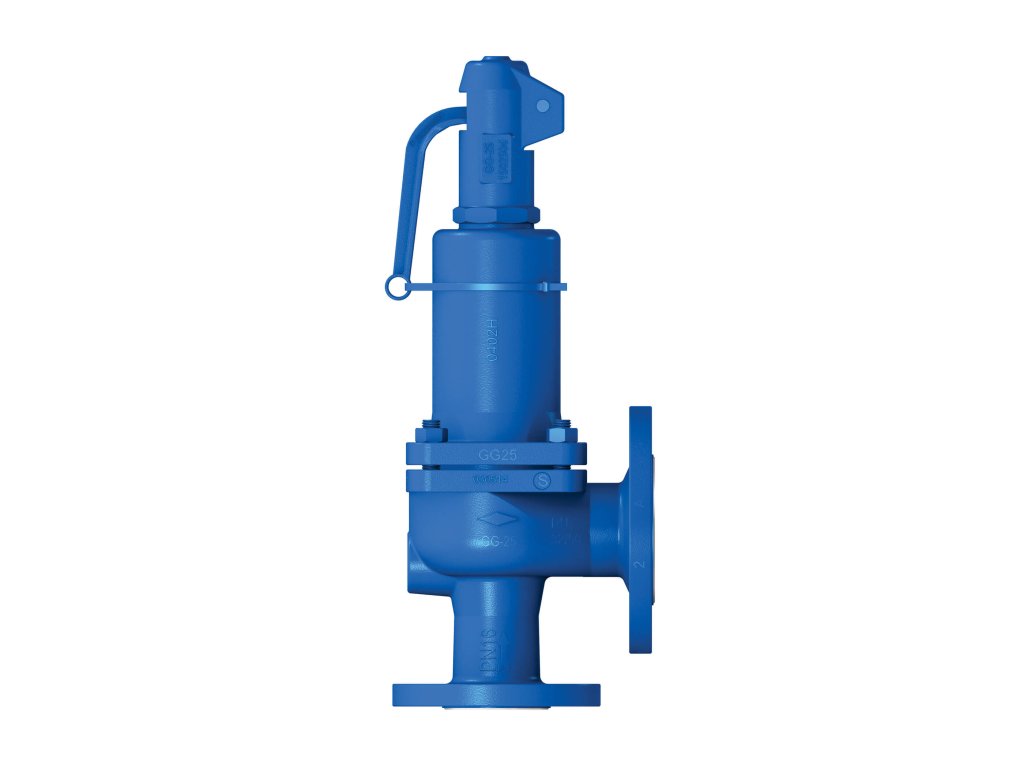

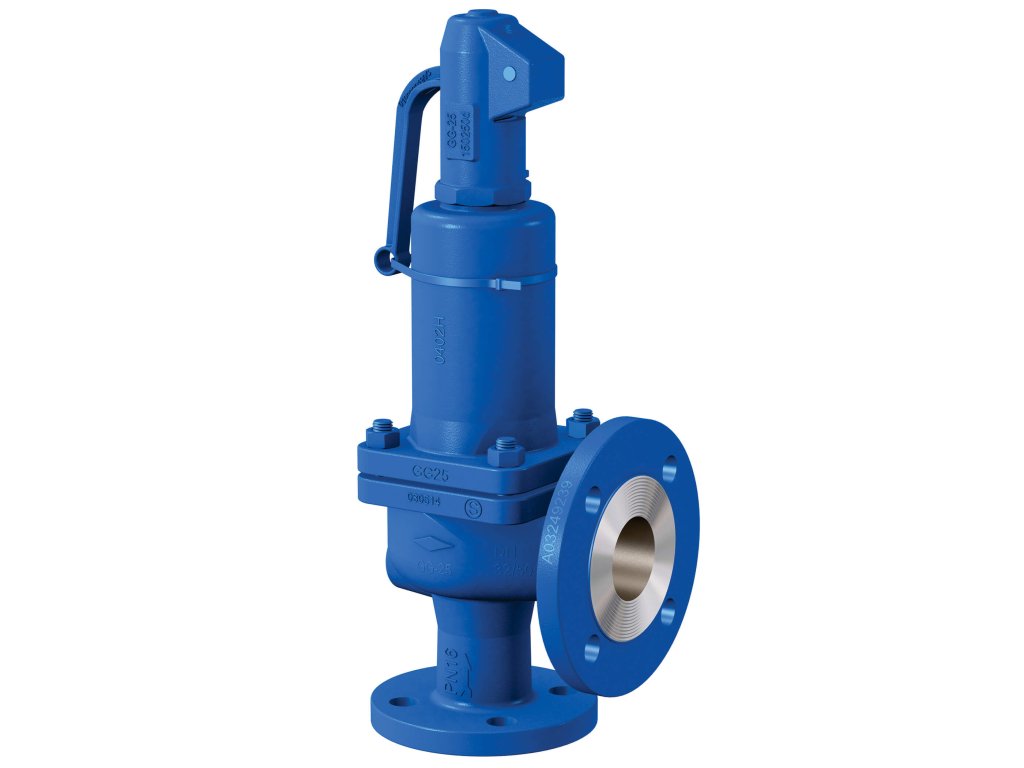

Pojistný ventil tlaku 6121.015 v litinovém provedení |
|||||||
![]() |
Objednací číslo |
Připojení DN |
Světlost DN |
Nastavení tlaku bar |
Teplota °C |
Materiál | Těsnění |
| 6121.020 | DN20 | 18 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.025 | DN25 | 18 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.032 | DN32 | 18 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.040 | DN40 | 23 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.050 | DN50 | 29 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.065 | DN65 | 37 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.080 | DN80 | 46 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| 6121.100 | DN100 | 60 | 0,2-16 | -10/+200 | litina GG25 | ocel | |
| Upozornění : Pojistné ventily dodáváme pouze nastavené na požadovaný tlak po 0,1 bar - uvádějte při objednání | |||||||
Průtoky pojistných ventilů 6121 |
||||||||||
| Otevírací tlak (bar) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Objednací číslo | Vypouštěcí výkon v Nm³/h | |||||||||
| 6121.020 | 80 | 156 | 217 | 272 | 382 | 493 | 604 | 714 | 825 | 935 |
| 6121.025 | 121 | 206 | 284 | 356 | 501 | 646 | 791 | 936 | 1081 | 1225 |
| 6121.032 | 121 | 206 | 284 | 356 | 501 | 646 | 791 | 936 | 1081 | 1225 |
| 6121.040 | 197 | 336 | 463 | 582 | 818 | 1055 | 1291 | 1528 | 1764 | 2001 |
| 6121.050 | 313 | 534 | 737 | 925 | 1301 | 1677 | 2053 | 2429 | 2805 | 3181 |
| 6121.065 | 510 | 870 | 1199 | 1505 | 2117 | 2729 | 3342 | 3954 | 4566 | 5178 |
| 6121.080 | 788 | 1344 | 1854 | 2327 | 3273 | 4219 | 5165 | 6111 | 7057 | 8003 |
| 6121.100 | 1341 | 2287 | 3153 | 3958 | 5568 | 7177 | 8787 | 10397 | 12006 | 13616 |
Doplňkové parametry
| Kategorie: | Pojistné ventily HEROSE - funkce, typy a využití |
|---|---|
| Tlak: | 16 bar |
| Certifikace: | Včetně certifikace |
| Materiál: | Litina |
| Médium: | Stlačený vzduch, Voda, Pára, Olej, Inertní plyny (netečné) |
| Nastavení: | 0,2 - 16 bar |
| Světlost: | DN 12 |
| Těsnění: | Ocel |
| Závit: | DN15 |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
HEROSE je německý výrobce armatur z Bad Oldesloe, který je vyrábí od roku 1873. Dnes se zaměřuje hlavně na pojistné ventily a armatury pro kryotechniku a stavbu tlakových nádob a své výrobky dodává do více než 80 zemí. V České republice má HEROSE autorizovaný servis.
Pojistný ventil se otevře, jakmile tlak v nádobě nebo rozvodu překročí nastavenou hodnotu, a přebytečné médium vypustí. U nás najdete ventily pro stlačený vzduch, páru, vodu i kryogenní plyny, se závitem 1/4″ až 2″ i s přírubou DN15 až DN100. Každý dodáváme nastavený na váš tlak a zaplombovaný.
Nastavené a zaplombovanéKterý pojistný ventil na jaké médium
06C02 — kompaktní pro vzduch
Na kompresory a vzdušníky. Mosazný nebo nerezový ventil s vnějším závitem a volným odfukem pro vzduch a inertní plyny.
- závit 1/4″ až 1″
- nastavení 0,2 až 50 bar podle velikosti
- typové schválení TÜV-SV.1090
6217 — plnozdvižný pro vzduch
Velké průtoky vzduchu. Mosazný ventil pro potrubí a tlakové nádoby, kde je potřeba odpustit hodně vzduchu.
- závit 1/2″ až 2″
- nastavení 0,2 až 30 bar podle velikosti
- teplota −40 až +200 °C
Pára a voda: 6380, 6395 a 6370
Rozvody páry a tlakové nádoby. Bronzové ventily 6380 a 6395 na sytou páru, ventil 6370 z červeného bronzu na vodu, olej a naftu.
- 6380: pára do +185 °C, 1 až 16 bar
- 6395: pára do +225 °C, kovové těsnění
- 6370: voda, olej a nafta, 1 až 16 bar
Nerez pro kryogenní plyny
Typy 6383, 06012 a 06016. Nerezové ventily pro vzdušné plyny, páry i zkapalněné kryogenní plyny včetně LNG.
- pracují už od −196 °C
- nastavení až do 55 bar
- závit 1/4″ až 1 1/2″
Přírubové 6121 a 6127
Velké světlosti a průtoky. Litinový ventil 6121 na neagresivní média a nerezový 6127 i na agresivní média a kryogeniku.
- 6121: DN15 až DN100, 0,2 až 16 bar
- 6127: DN20 až DN80, 0,2 až 40 bar
- příruby podle EN 1092-1
Nevíte, jaký typ zvolit? V kategorii pojistných ventilů je přehled typů, médií a certifikací i odpovědi na časté otázky.
Jak vybrat pojistný ventilPojistné ventily HEROSE vedle sebe
| Typ, médium, materiál, připojení, nastavení a teplota | |||||
|---|---|---|---|---|---|
| Typ | Médium | Materiál | Připojení | Nastavení | Teplota |
| 06C02 | stlačený vzduch, inertní plyny | mosaz nebo nerez | 1/4″ až 1″ | 0,2–50 bar | −20 až +160 °C |
| 6217 | stlačený vzduch, inertní plyny | mosaz | 1/2″ až 2″ | 0,2–30 bar | −40 až +200 °C |
| 6380 | sytá pára, dusík | bronz | 1/2″ až 2″ | 1–16 bar | −10 až +185 °C |
| 6395 | sytá pára | bronz | 1/2″ až 1 1/4″ | 0,5–25 bar | −10 až +225 °C |
| 6370 | voda, olej, nafta | červený bronz | 1/2″ až 2″ | 1–16 bar | −10 až +110 °C |
| 6383 | vzduch, inertní a kryogenní plyny | nerez | 1/2″ až 1 1/2″ | 2–50 bar | −196 až +185 °C |
| 06012 a 06016 | vzdušné a kryogenní plyny, LNG | nerez | 1/4″ až 1/2″ | 1–55 bar | −196 až +150 °C |
| 6121 | vzduch, voda, pára, olej | litina | příruba DN15 až DN100 | 0,2–16 bar | −10 až +200 °C |
| 6127 | i agresivní média, kryogenika | nerez | příruba DN20 až DN80 | 0,2–40 bar | −196 až +300 °C |
Rozsah nastavení se liší podle velikosti ventilu. Přesné hodnoty a tabulku průtoků najdete na kartě každého ventilu.
Jak vybrat pojistný ventil
1. Médium a teplota
Vzduch, pára, voda, nebo kryogenní plyn? Podle média a teploty vyberte typ a materiál: mosaz, bronz, litinu, nebo nerez.
2. Otevírací tlak
Ventil se nastavuje na tlak, při kterém se otevře. Musí být nad vypínacím tlakem kompresoru a nesmí překročit nejvyšší dovolený tlak nádoby.
3. Průtok a připojení
Ventil musí odpustit víc, než kompresor nebo zdroj dodá. Výkon pro každý otevírací tlak najdete v tabulce průtoků na kartě ventilu.
4. Objednat s tlakem

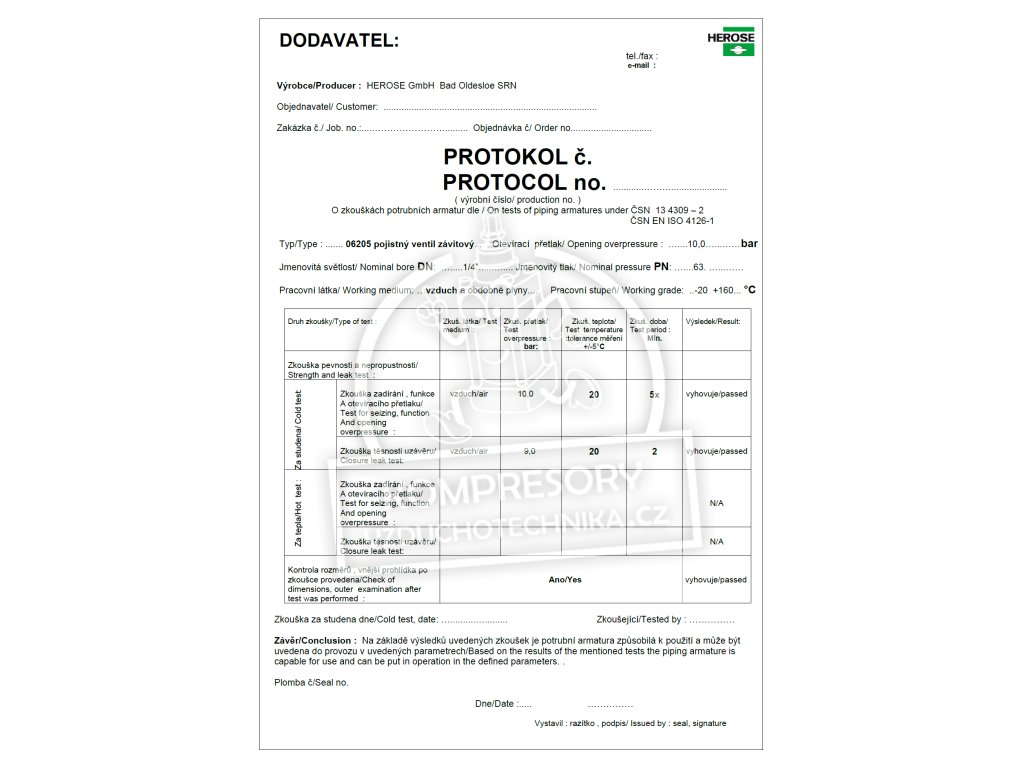

Při objednávce uveďte požadovaný otevírací tlak. Ventil nastavíme po 0,1 bar, zaplombujeme a přiložíme protokol o nastavení.
Časté otázky
- Dodáváte ventily nastavené?
- Ano. Pojistné ventily HEROSE dodáváme jen nastavené na požadovaný tlak po 0,1 bar, zaplombované a s protokolem o nastavení. Tlak uveďte při objednávce.
- Jaký je rozdíl mezi 06C02 a 6217?
- 06C02 je kompaktní ventil s volným odfukem pro kompresory a menší nádoby, se závitem do 1″. 6217 je plnozdvižný, má závity až 2″ a odpustí víc vzduchu, hodí se proto na potrubí a velké nádoby.
- Jaký ventil na páru?
- Na sytou páru jsou bronzové ventily 6380 do +185 °C a 6395 do +225 °C. Ventil 6370 z červeného bronzu je určený pro vodu, olej a naftu.
- Jaké certifikace ventily mají?
- Ventily odpovídají směrnici pro tlaková zařízení (PED) a mají typová schválení TÜV, například TÜV-SV.1090 u 06C02 nebo TÜV-SV.1048 u nerezových 06012 a 06016. Výrobce je certifikovaný podle ISO 9001.
- Kolik vzduchu ventil odpustí?
- Záleží na velikosti a otevíracím tlaku. Například 06C02 1″ odpustí při 10 barech 1 261 Nm³/h vzduchu. Tabulku průtoků pro všechny tlaky najdete na kartě každého ventilu.
- Odkud značka HEROSE pochází?
- Firma vyrábí armatury od roku 1873, zpočátku pro stavbu lodí. Průmyslové armatury přibyly v roce 1921 pod jménem HERO Armaturen v Bad Oldesloe. Název HEROSE vznikl po roce 1947 spojením s hamburskou firmou TH. ROSE.

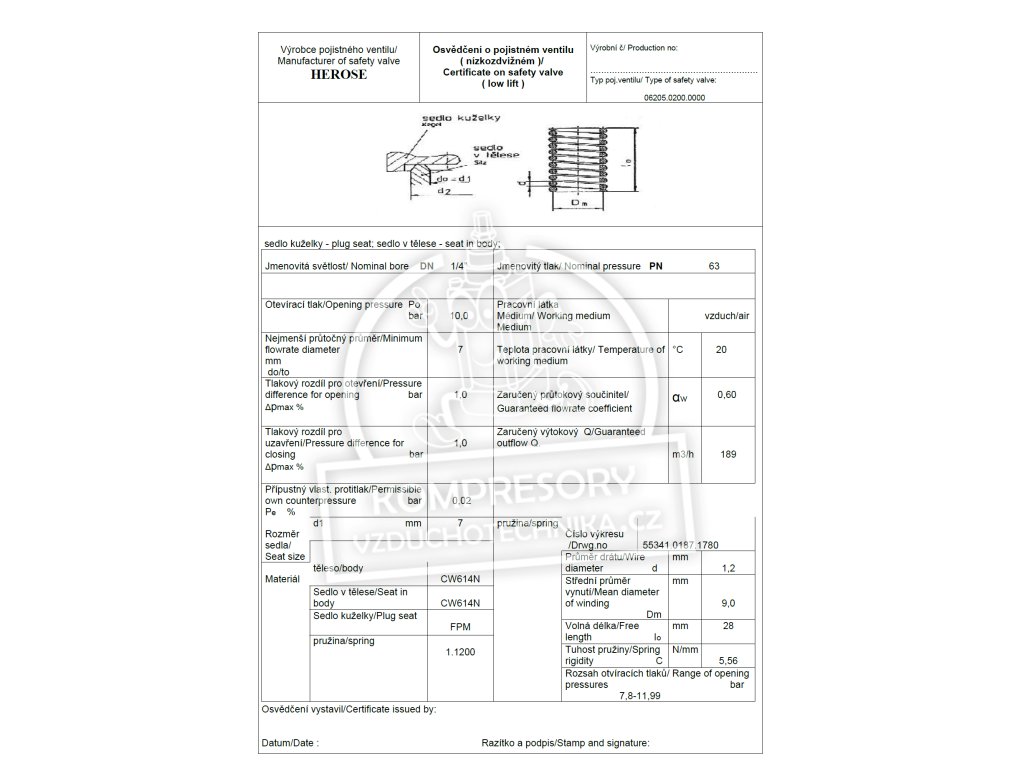

Ke každému ventilu přikládáme protokol o nastavení. U řady 06C02 najdete ke stažení český typový list, návod k obsluze a prohlášení o shodě, u ostatních typů katalogové listy.
| Výrobní společnost : | HEROSE GmbH |
|---|---|
| Adresa : | Elly-Heuss-Knapp-Straße 12, 23843 Bad Oldesloe, Germany |
| E-mail : | info@herose.com |
