Nejčastější chyby při výběru spojovacího materiálu

Vybírat spojovací materiál pro vedení stlačeného vzduchu může být pěkný oříšek. Na trhu máte tisíce různých spojek, rychlospojek a nástrčných systémů. Ať už ale optimalizujete provoz malé dílny, nebo řídíte chod rozsáhlé automatizované linky, spolehlivost celého systému vždy závisí na detailech.

Stlačený vzduch je jedním z nejdražších nosičů energie v průmyslu. Podle dat Mezinárodní energetické agentury (IEA) připadá na tyto systémy zhruba 10 % veškeré spotřeby elektřiny v průmyslu. Uvědomte si, že jeden jediný otvor o průměru 1 mm při provozním tlaku 6 barů způsobí únik vzduchu v hodnotě přibližně 800 eur ročně. Přičtěte k tomu špatně zvolený materiál spojek, korozi a odstávky systému, a náklady letí strmě vzhůru.

Představujeme vám 10 nejčastějších chyb, kterým se musíte vyhnout, ať váš systém se spojovacím materiálem šlape na jedničku a šetří vaši peněženku.

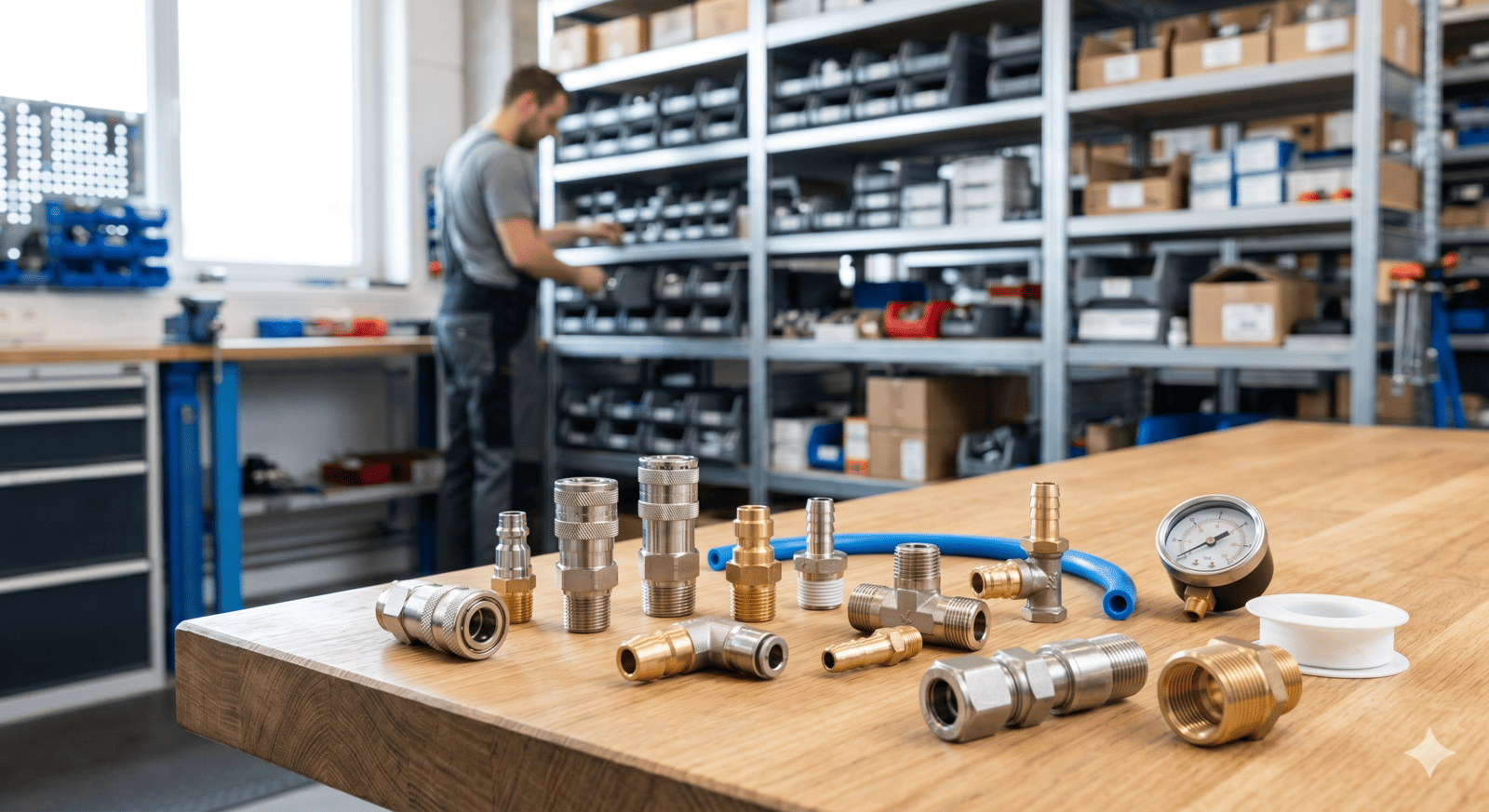

1. Volba levných mosazných spojek a vsuvek

Mnoho lidí sáhne po mosazných spojkách kvůli jejich nízké ceně. Mosaz (slitina mědi a zinku) ale podléhá odzinkování. Výsledkem po čase je křehkost a mikropraskliny. V systémech s kondenzátem a vlhkostí je životnost mosazné spojky až o 60 % nižší než u nerezu. Hrozí navíc galvanická koroze při kontaktu s hliníkovým potrubím.

🔹 Přínos pro vás (Návratnost investice): Kvalitní nerezové šroubení (materiály 1.4571, 1.4408, AISI316) vydrží několikanásobně déle a eliminuje riziko úniků. Naše společnost má skladem široký výběr pro okamžité odeslání.

🔧 Na co si dát pozor: Mosazné spojky nepoužívejte v systémech s vysokou vlhkostí nebo agresivními plyny.

2. Použití PPR plastu nebo běžné oceli pro rozvody

PPR (polypropylen) se skvěle hodí na vodu, ale pro stlačený vzduch je extrémně nebezpečný. Při vyšších teplotách a tlacích měkne, a kontakt s kompresorovým olejem ho degraduje. Prasknutí PPR potrubí při tlaku 8–10 barů může mít fatální následky. Běžná ocel zase rychle koroduje a uvolňuje rez do systému.

🔹 Správné řešení pro dlouhou životnost: Moderní rozvody se v 90 % realizují z hliníkového potrubí (modulární systémy AIRnet, SICOALU2, SICOAIR), které je lehké, nekoroduje a zvládne tlak až 16 barů. Specifické účely pokryjí systémy PA12/Tectite.

3. Chybná volba těsnicího materiálu

I zkušený technik občas sáhne po špatném O-kroužku nebo těsnicí pásce. Každé médium vyžaduje specifický elastomer, jinak riskujete ztrátu těsnosti:

U závitů zapomeňte na klasickou instalatérskou pásku. Pro plyn a vzduch zaručí 100% těsnost pásky s vyšší hustotou (žluté) nebo tekuté anaerobní lepidlo na závity.

4. Poddimenzování potrubí a podcenění mechanické pevnosti

Rozvody "tak akorát" generují obrovský tlakový spád. Každý ztracený bar tlaku znamená 7% nárůst spotřeby energie. U větších provozů to znamená ztráty v řádu desetitisíců korun. Optimální rychlost stlačeného vzduchu v hlavním potrubí udržujte na 6–7 m/s. Pro pohyblivé části automatizovaných linek volte speciální rotační spojky, které zabrání mechanickému zničení.

5. Ignorování norem ISO 8573 a čistoty vzduchu

Pokud vzduch používáte v potravinářství, farmacii, elektronice nebo lakýrnictví, musíte normu ISO 8573 striktně dodržovat. Volba levných spojek čistotu zásadně narušuje. Pro nejvyšší třídy (např. 1-2-1) je naprostou nutností nerezové potrubí a šroubení, které zaručí kvalitu koncového produktu.

6. Nesprávná volba materiálu pro konkrétní médium

Chemii neošidíte. Pro bezpečný provoz se držte těchto zásad:

• ✅ Stlačený vzduch: Ideální je hliník nebo nerez. (Přináší bezúdržbovost).
• ✅ Voda: Nerez (AISI316) nebo plast. Hliník ve vodě koroduje.
• ✅ Oleje a maziva: Nerez a plast (PA12). Mosaz zde urychluje degradaci.
• ✅ Vakuum: Stabilní hliník a nerez.

7. Ignorování typu šroubení a kombinování závitů

U šroubení narazíte na závity G, M a R. Celý pneumatický systém koncipujte vždy s co nejmenším počtem typů závitů. Snížíte tím riziko netěsností na redukcích, usnadníte si montáž a výrazně zlevníte budoucí servisní zásahy.

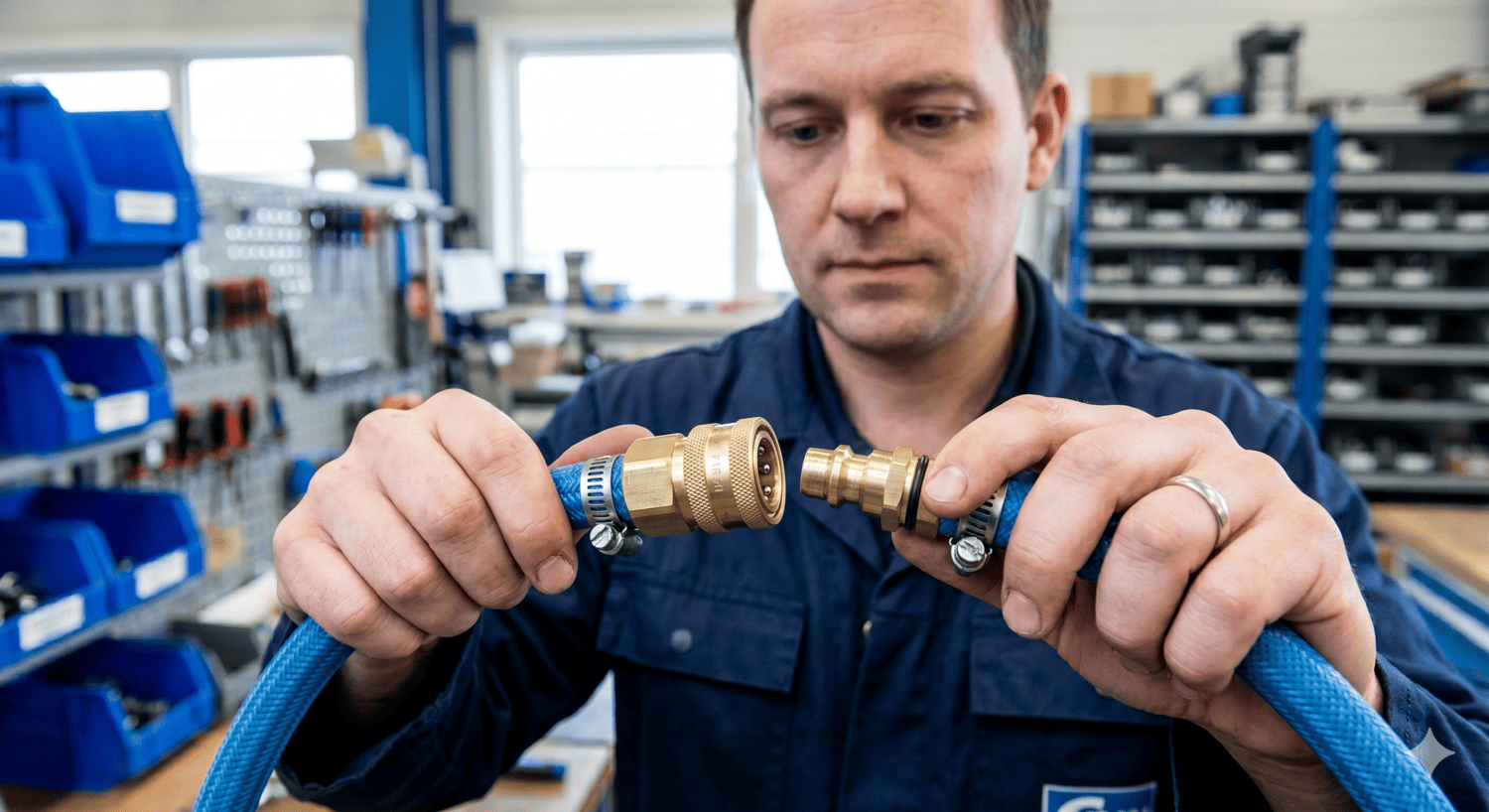

8. Zbytečné nebo chybné použití rychlospojek

Rychlospojky jsou perfektní pro pneumatické nářadí, kde šetří čas. Pro pevnou automatizační techniku se ale nehodí, protože jsou náchylnější na drobné úniky vzduchu. Do pevných rozvodů instalujte pevné šroubení.

9. Rychlospojka a nekompatibilní vsuvka (protikus)

Dbejte na protikus. Vždy je lepší instalovat nové obě části spoje. Pozor na regionální normy – pokud profily nesedí, vzduch uniká. Výsledkem jsou syčící spoje a mizející peníze.

10. Špatná instalace a absence profesionálního návrhu

I s nejlepšími materiály může systém selhat kvůli montáži. Nedodržení utahovacích momentů nebo chybějící těsnění systém zničí. My v Kompresory-vzduchotechnika vám dokážeme vytvořit profesionální návrh rozvodů včetně výpočtu a výkresové dokumentace – často i zdarma v rámci dodávky materiálu. Jistota funkčního systému se vám vyplatí okamžitě.

✅ Kontrolní seznam před nákupem: Ušetřete čas i peníze

• ✔️ Média: Určete přesně, zda jde o vzduch, vodu, olej nebo plyn.
• ✔️ Třída čistoty: Požadujete ISO 8573? Volte rovnou hliník či nerez.
• ✔️ Dimenze potrubí: Průtok vzduchu držte na max 6–7 m/s (přidejte rezervu 30 % pro budoucí rozšíření).
• ✔️ Těsnění: Pro olejové kompresory jedině FPM (Viton) O-kroužky – dlouhodobě udrží těsnost.
• ✔️ Závity: Použijte hustší PTFE pásky nebo anaerobní tekutá lepidla pro garanci nepropustnosti.

FAQ: Často kladené dotazy

🔹 Mohu použít mosazné rychlospojky pro dílenský kompresor?
Pro suchý vzduch a občasné hobby použití ano. Pro intenzivní provoz, kde vzniká kondenzát, začne mosaz odzinkovávat a je mnohem spolehlivější volit ocel nebo nerez.

🔹 Jak poznám poddimenzované potrubí?
Změřte tlak na kompresoru a na nejvzdálenějším místě při plném provozu. Rozdíl vyšší než 0,3–0,5 baru ukazuje na problém, který vás stojí energii a nářadí kvůli němu ztrácí výkon.

🔹 Jaké těsnění použít pro olejový kompresor?
Jedině kroužky z FPM (Viton) nebo NBR. Materiál EPDM se v kontaktu s minerálními oleji roztáhne, ztratí tvar a přestane těsnit již do několika měsíců.
