TA-Druckluftrohrleitungen
TA-Rohrleitungen revolutionieren die Art und Weise, wie Rohre angeschlossen werden. Keine Spezialwerkzeuge mehr, sondern ein einfaches System, um das Rohr in die Kupplung zu schieben. Diese einfache Montage ermöglicht es Ihnen, Luftverteilungssysteme wirklich effizient und so schnell wie möglich zu arbeiten und zu installieren. Nach Lösen des Klemmrings wird die Verbindung demontiert. TA-Rohrleitungen sind ein großartiges System, das wir jedem in der Industrie und im Handwerk empfehlen.
#Mehr anzeigen#
Rohrleitungen in Größen von 15 bis 28 mm

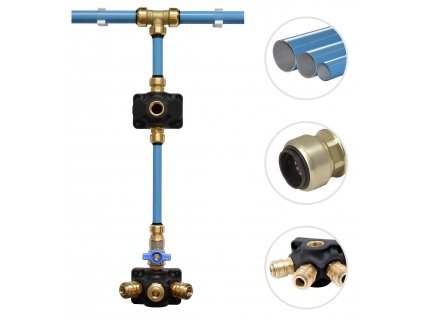

Das TA-Druckluftsystem ist in erster Linie für die Erstellung kleinerer Rohrleitungen oder von Backbone-Rohrleitungen mit hohem Durchfluss konzipiert. Dank seiner Abmessungen von 15 - 18 - 22 - 28 mm kann er vor allem in Wartungswerkstätten, Labors, Handwerksbetrieben, Autowerkstätten und Reifenwerkstätten und überall dort eingesetzt werden, wo Druckluft schnell und einfach vom Kompressor zum Gerät verteilt werden muss. Das Konzept der extrem schnellen und einfachen Verbindung mit Muffenkupplungen und die Verwendung moderner Aluminium- oder Polyamidrohre ermöglicht es, die Verrohrung in kürzester Zeit und ohne Spezialwerkzeug zu erstellen.
 |
 |

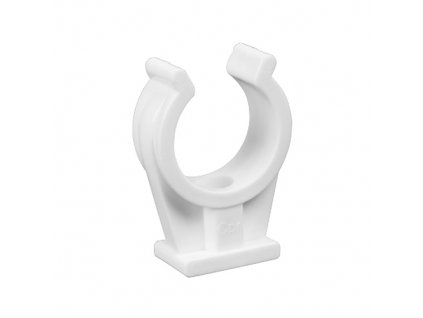

SchläucheIm TA-System gibt es 2 Varianten von Aluminium- und Grilamid PA12-Rohren - die PA12-Version kann in Rollen oder gehärteten Stangen geliefert werden. Beide Varianten zeichnen sich durch eine sehr einfache Vorbereitung für die Anwendung, keine Korrosionsgefahr, UV-Beständigkeit und lange Lebensdauer aus. Für die Befestigung der Rohre an der Wand gibt es praktische Schellen. |
 |
SteckkupplungenTA-Kupplungen ermöglichen die schnellstmögliche Verbindung, das Rohr wird einfach in die Kupplung gesteckt und die Verbindung ist hergestellt. Für die Montage ist kein Spezialwerkzeug erforderlich, und dank des Kupplungsrings kann die Kupplung nach dem Verpressen jederzeit demontiert und wiederverwendet werden, so dass Änderungen am Verteilersystem leicht vorgenommen werden können. |
|
 |
EndkästenFür den Abschluss oder die Abzweigung von TA-Rohrleitungen stehen viele Varianten von End- und Durchgangskästen mit Gewinden, vormontierten Muffen, Hähnen oder Schnellkupplungen zur Verfügung. Die Kästen sind mit Löchern zur Befestigung an Wänden oder Montagekonstruktionen ausgestattet. |
Rohrdimensionierung - TA-System - direkte Auslegung |
|||||||||||||
| Länge | Durchflussrate (l/min) | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 10 m | 15 | 15 | 15 | 15 | 18 | 22 | 22 | 28 | - | - | - | - | - |
| 25 m | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 50 m | 15 | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 75 m | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 100 m | 15 | 18 | 22 | 28 | 28 | 28 | - | - | - | - | - | - | - |
| 150 m | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - | - |
| 200 m | 18 | 22 | 22 | 28 | - | - | - | - | - | - | - | - | - |
| 250 m | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 300 m | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 400 m | 22 | 28 | 28 | - | - | - | - | - | - | - | - | - | - |
| 500 m | 22 | 28 | - | - | - | - | - | - | - | - | - | - | - |
Rohrdimensionierung - TA-System - Kreislaufleitungen |
|||||||||||||
| Länge | Durchflussmenge (l/min) - bei direkter Auslegung | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 10 m | 15 | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - |
| 25 m | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 50 m | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 75 m | 15 | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 100 m | 15 | 15 | 22 | 22 | 22 | 28 | 28 | - | - | - | - | - | - |
| 150 m | 15 | 18 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - |
| 200 m | 15 | 18 | 22 | 28 | 28 | 28 | - | - | - | - | - | - | - |
| 250 m | 15 | 22 | 22 | 28 | 28 | - | - | - | - | - | - | - | - |
| 300 m | 15 | 22 | 22 | - | - | - | - | - | - | - | - | - | - |
| 400 m | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
| 500 m | 18 | 22 | 28 | - | - | - | - | - | - | - | - | - | - |
TA-System-Steckmuffen = extrem schnelle Rohrmontage und -verbindung
-
Schläuche und Rollen; Muffensystem
-
Rohrverschraubungen; Kupplungen, Hähne, Stopfen
-
Air Push Zubehör; Kastenmontage, Montage
Meistverkauft
Gebogenes Rohr mit einem Durchmesser von 15 mm. Einfache und schnelle Installation, geringes Druckgefälle, beständig gegen mechanische Beschädigung, UV-Strahlung und Korrosion....
Anschlusskasten mit 1/2"-Einlass und 2 x 1/2"-Auslass für den Abschluss von Druckluftleitungen. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör....
Pulverbeschichtetes blaues Aluminiumrohr 28/25 mm in der Länge 6 m für die Verrohrung von Druckluft und Inertgasen bis 12,5 bar. Rohrmaterial - AW-6060 T6-Legierung.
Anschlusskasten für den Abschluss von Druckluftleitungen. Eingang 1/2" und Ausgang 1 x Schnellkupplung DN7,2. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem...
Eckverbindungsmuffe 90° - 22 mm für Druckluftrohrleitungen. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation sind...
Pulverbeschichtetes blaues Aluminiumrohr der Dimension 18 / 15 mm für die Verrohrung von Druckluft und Inertgasen bis 12,5 bar. Rohrmaterial - AW-6060 T6-Legierung.
Pulverbeschichtetes blaues Aluminiumrohr 22 / 19 mm in der Länge 6 m für die Verrohrung von Druckluft und Inertgasen bis 12,5 bar. Rohrmaterial - AW-6060 T6-Legierung.
Durchführungskästen für den Abschluss von Druckluftleitungen. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör. Eingang 2 x G1/2", Ausgang 3 x G1/2"....
Muffenkupplung in gerader Ausführung für 28 mm Rohr. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind...
Eckmuffe für Luftleitungen bis zu 16 Atmosphären. Ausführung mit Rohraußengewinde G 1/2". Für Rohre mit einem Außendurchmesser von 18 mm. Einfaches Tectite-Stecksystem, das...
T-Kupplung für 22-mm-Rohre mit reduziertem 18-mm-Abzweig. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind...
Gerade Muffenkupplungen für Luftleitungen mit Rohraußengewinde G 1/2" für Rohre mit Außendurchmesser 22 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann....
Anschlusskasten für den Abschluss von Druckluftleitungen. Einlass 18 mm Kupplung und Auslass 1 x 1/2". Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör....
Anschlusskasten mit 1/2"-Einlass und 1 x 1/2"-Auslass für den Abschluss von Druckluftleitungen. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör....
T-Kupplung für 22-mm-Rohre mit reduziertem 15-mm-Abzweig. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind...
Gerade Muffenkupplungen für Luftleitungen mit Rohraußengewinde G 3/4" für Rohre mit Außendurchmesser 22 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann....
Anschlusskasten für den Abschluss von Druckluftleitungen. Eingang 15 mm Buchsenkupplung und Ausgang 1 x 1/2". Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem...
Gerade Steckmuffenkupplungen für Luftleitungen mit Rohraußengewinde G 1" für Rohre mit Außendurchmesser 22 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann....
Muffen-T-Kupplung für 22 mm Rohre. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind keine Spezialwerkzeuge...
Gerade Steckmuffenkupplungen für Luftleitungen mit Rohrinnengewinde G 1" für Rohre mit Außendurchmesser 22 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann....
Gerade Muffenkupplungen für Luftleitungen mit Rohraußengewinde G 1/2" für Rohre mit Außendurchmesser 18 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann....
Eckverbindungsmuffe 90° - 18 mm für Druckluftrohrleitungen. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation sind...
Muffen-T-Kupplung für 18-mm-Rohre. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind keine Spezialwerkzeuge...
Eckverbindungsmuffe 90° - 28 mm für Druckluftrohrleitungen. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation sind...
Eckmuffe für Luftleitungen bis zu 16 Atmosphären. Ausführung mit Rohraußengewinde G 1/2". Für Rohre mit einem Außendurchmesser von 15 mm. Einfaches Tectite-Stecksystem, das...
Anschlusskasten für den Abschluss von Druckluftleitungen. Eingang 1/2" und Ausgang 2 x Schnellkupplungen DN7,2. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem...
Anschlusskasten mit 1/2"-Einlass und 3 x 1/2"-Auslass für den Abschluss von Druckluftleitungen. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör....
Pulverbeschichtetes Aluminiumrohr in blauer Farbe mit einer Dimension von 15/13 mm für die Verrohrung von Druckluft und inerten Gasen bis 12,5 bar. Rohrmaterial - AW-6060...
Durchführungskästen für den Abschluss von Druckluftleitungen. Einfacher Anschluss von Schläuchen, Reifenwerkzeugen und anderem Zubehör. Eingang 2 x G1/2", Ausgang 1 x G1/2"....
Gerade Muffenkupplung für 22 mm Rohr. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind keine...
Reduzierstück mit gerader Muffe 28 mm für 18 mm Air Push-Kanäle. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation...
Eckmuffe für Luftleitungen bis zu 16 Atmosphären. Ausführung mit Rohraußengewinde G 3/4". Für Rohre mit einem Außendurchmesser von 22 mm. Einfaches Tectite-Stecksystem, das...
Gerade Muffenkupplung für 18 mm Rohr. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die Installation des Luftverteilungssystems sind keine...
Spezialzange zum Schneiden von Luftkanälen bis zu 30 mm. Mit der Zange schneiden Sie das Rohr einfach ab, so dass es leicht in das Stecksystem eingesteckt werden kann.
Kunststoffrohr PA12 für Druckluftleitungen. Rohrgröße 15/12 mm mit empfohlenem Betriebsdruck 14 bar. Klassische blaue Farbe als Markierung für Luftkanäle. Einfacher Anschluss...
Rohr aus grilamid PA12 für die Kunststoffausführung von Druckluftleitungen. Rohrdimensionen 18/14 mm mit empfohlenem Betriebsdruck 17 bar. Die klassische blaue Farbe für die...
Gerade Steckmuffenkupplungen für Luftverteilungsrohre mit Rohrinnengewinde G 1" für Rohre mit Außendurchmesser 28 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert...
Eckverbindungsmuffe 28 mm für Druckluftrohrleitungen. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation sind keine...
Gerade Steckmuffenkupplungen für Luftleitungen mit Rohrinnengewinde G 3/4" für Rohre mit Außendurchmesser 22 mm. Einfaches Air-Push-Stecksystem, das wieder demontiert werden...
Eckverbindungsmuffe 18 mm für Druckluftrohrleitungen. Einfaches Air-Push-Stecksystem, das wieder demontiert werden kann. Für die schnelle und einfache Installation sind keine...
