Základní filtr CHP4P-007 – 420 bar, G 1/2", 2 167 l/min 3 mikrony · třída 6 · 420 bar
Kód: CHP4P-007.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

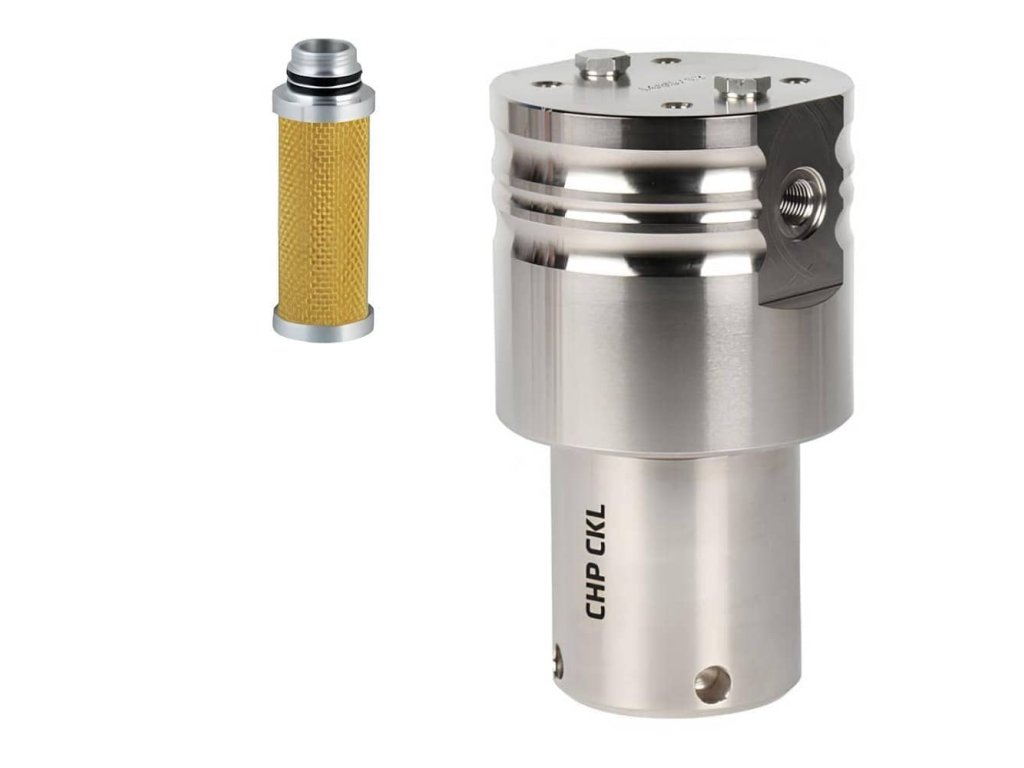

Základní vysokotlaký filtr CHP4P-007 zachytí pevné nečistoty větší než 3 µm a kapalnou vodu. Má závit G 1/2", průtok 2 167 l/min při 7 bar a pracovní tlak do 420 bar.
Patří do řady vysokotlakých filtrů CHP4 mezi základní filtry CHP4P: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1/2" (vnitřní trubkový závit) |
| Průtok při 7 bar | 2 167 l/min (130 Nm³/h) |
| Pracovní tlak | 420 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 3 µm |
| Třída ISO 8573-1 | 6-x-x |
| Výměna vložky | při tlakové ztrátě 350 mbar, nejméně jednou za 12 měsíců |
| Vložka | CHPP-007V |
| Materiál vložky | akrylová vlákna a celulóza |
| Těleso | uhlíková ocel s chemickým niklováním |
| Výška A | 230 mm |
| Šířka hlavy B | 118 mm |
| Největší šířka C | 129 mm |
| Od horní hrany D | 36 mm |
| Hmotnost | 15,3 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry
Těleso je z uhlíkové oceli ANSI A-105 s chemickým niklováním, armatury a šrouby jsou z nerezové oceli 1.4404, těsnění z FKM s opěrným kroužkem z PTFE. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 230 mm, šířka hlavy B 118 mm, největší šířka C 129 mm a od horní hrany D 36 mm. Hmotnost 15,3 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 2 167 | 6 501 | 10 835 | 17 336 | 26 004 | 26 004 | 26 004 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | CHPP-007V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WM |
| Odlučovač vody před filtr | cyklónové odlučovače CHP |
Kam ho zařadit
Patří za hrubý filtr nebo na začátek filtrace, před prachový filtr CHP4R nebo jemný předfiltr CHP4M.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Základní vysokotlaké filtry stlačeného vzduchu CHP4P do 420 bar |
|---|---|
| Provedení: | Základní filtr |
| Tlak: | 420 bar |
| Připojení: | 1/2" |
| Rozměry: | 230 × 118 × 129 mm |
| Filtrace: | 3 µm |
| Filtrační vložka: | CHPP-007V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 2 167 l/min |
| Třída kvality - pevné nečistoty: | 6 |
