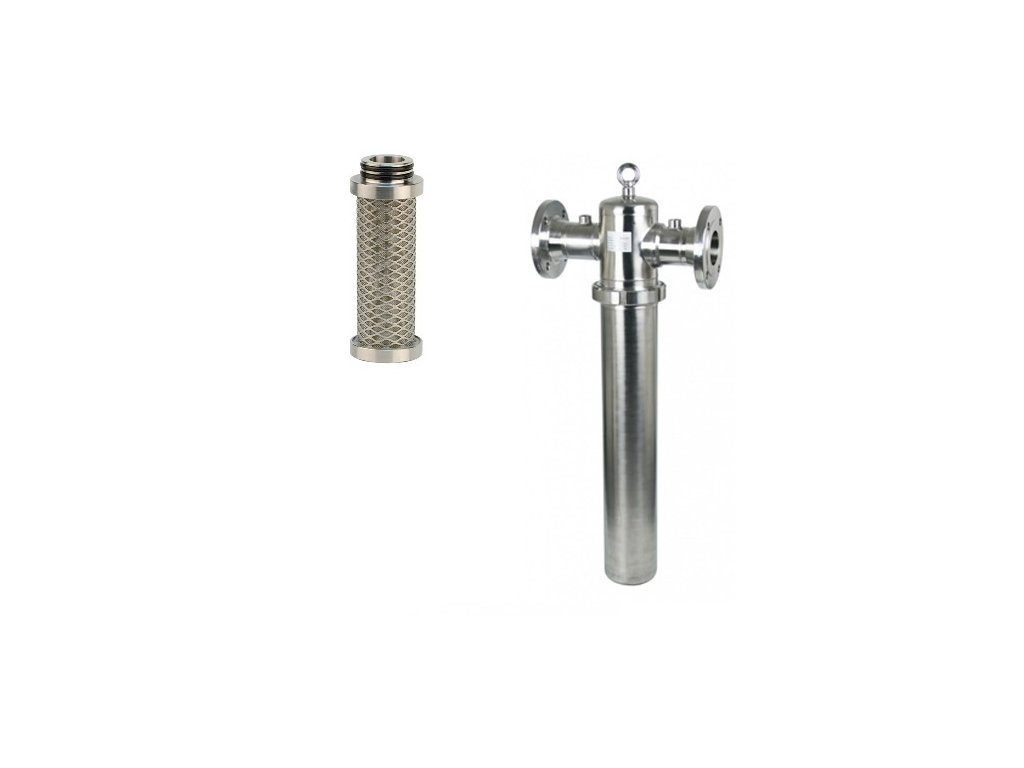

Základní filtr WFIFN5-200 – 14 bar, DN80, 40 000 l/min nerezové sítko 5 mikronů · 14 bar
Kód: WFIFN5-200.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Základní procesní filtr se sítkem WFIFN5-200 zachytí pevné nečistoty větší než 5 µm. Má přírubu DN80, průtok 40 000 l/min při 7 bar a pracovní tlak do 14 bar.
Patří do řady procesních filtrů WFIF mezi základní filtry WFIFN5: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | příruba DN80 |
| Průtok při 7 bar | 40 000 l/min (2 400 Nm³/h) |
| Pracovní tlak | 14 bar |
| Teplota vložky | +1,5 až +150 °C |
| Jemnost filtrace | 5 µm |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | PFN5-200V |
| Materiál vložky | nerezové sítko 1.4301 |
| Provedení vložky | vinutá |
| Těleso | svařovaná nerezová ocel 1.4404 |
| Výška A | 978 mm |
| Délka přes příruby B | 306 mm |
| Průměr tělesa C | 139,7 mm |
| Hmotnost | 21,2 kg |
| Vypouštění kondenzátu E | závit G 1/2" ve dně |
| Odpouštění kondenzátu | objednává se zvlášť |
Těleso a rozměry

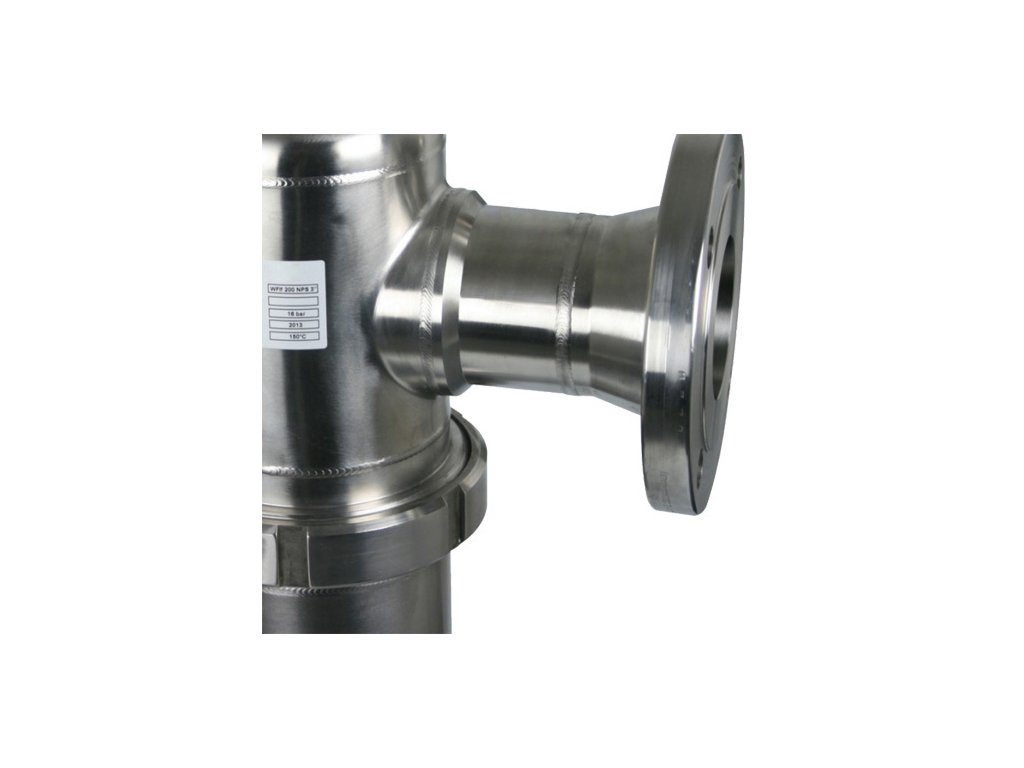

Svařované těleso je z nerezové oceli 1.4404, na přání z 1.4301, s přírubami podle EN 1092-1/11 PN16 (na přání ANSI B16.5 WN Class 150) a těsněním FKM. Snese −20 až +150 °C; skutečná mez závisí na těsnění a vložce.
Podle výrobce: výška A 978 mm, délka přes příruby B 306 mm, průměr tělesa C 139,7 mm. Hmotnost 21,2 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 14 bar je to 1,88:
| Tlak (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Průtok (l/min) | 25 200 | 40 000 | 55 200 | 75 200 |
Vložka a příslušenství
Kam ho zařadit
Patří za hrubé sítko nebo na začátek filtrace, před sintrovaný předfiltr WFIFI1 nebo jemný předfiltr WFIFM.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Základní nerezové filtry WFIFN5 se sítkem do 14 bar |
|---|---|
| Provedení: | Základní filtr |
| Tlak: | 14 bar |
| Připojení: | příruba DN80 |
| Rozměry: | 978 × 306 × 139,7 mm |
| Filtrace: | 5 µm |
| Filtrační vložka: | PFN5-200V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 1 |
| Pracovní teplota: | +1,5 / +150 °C |
| Průtok: | 40 000 l/min |
