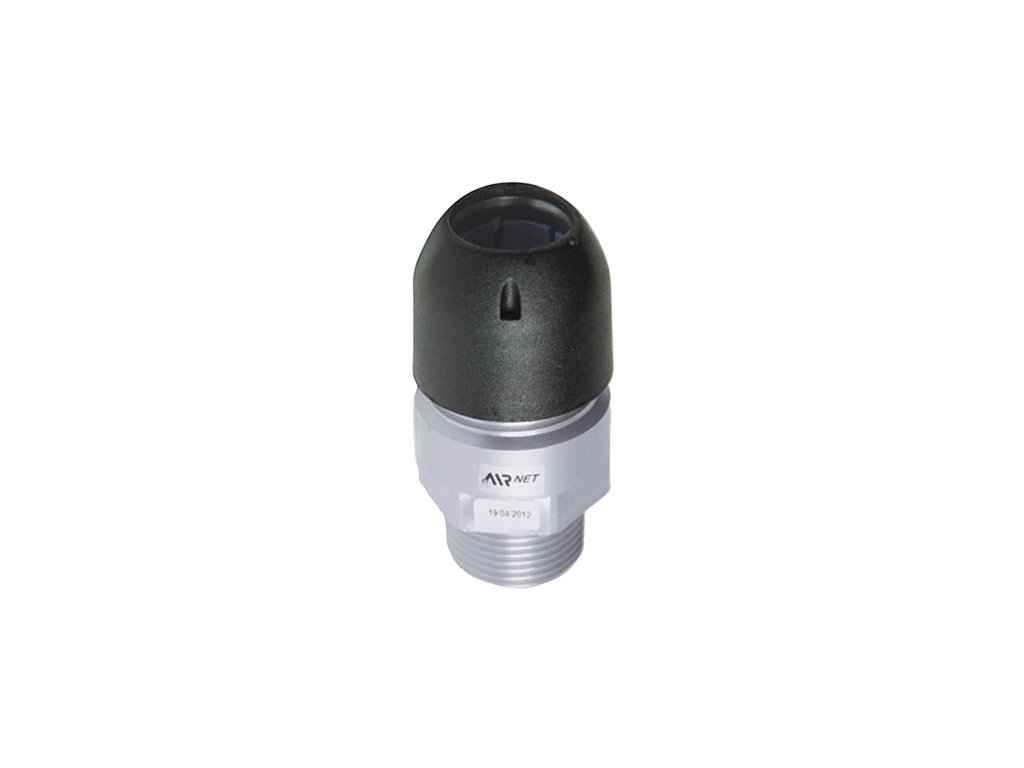

Přímá spojka s vnějším závitem R3"-80 mm
Kód: APCA-3080.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Přímá spojka s vnějším závitem R3" - 80 mm
- výška 148 mm
- šířka 113 mm
- závit R3"
- spojka 80 mm
- hmotnost 1,05 kg
- materiál hliník
Doplňkové parametry
| Kategorie: | Potrubní rozvody stlačeného vzduchu |
|---|---|
| Provedení: | Přímé spojky s vnějším závitem |
| Tlak: | 13 bar |
| Materiál: | Hliník |
| Médium: | Stlačený vzduch, inertní plyn |
| Pracovní teplota: | -20/+70 °C |
| Světlost: | 80 mm |
| Tvrdost: | 70 °Sh |
| Závit: | G 3" |
| Potrubí: | 80 mm |
| Skladem: | Externí sklad |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
AIRnet je potrubní systém z hliníkových trubek a nástrčných spojek pro rozvody stlačeného vzduchu a inertních plynů. U nás najdete trubky, tvarovky, kulové kohouty, upevnění a nářadí ve světlostech 20 až 158 mm.
Trubky ani spojky nekorodují, takže vzduch zůstává čistý od kompresoru až ke spotřebiči. Hladký vnitřní povrch snižuje tlakovou ztrátu a trubky jsou lehké. Spoj se dělá bez svařování, lepení a lisování: trubku uříznete, odhrotujete a nasunete do spojky.
Bez svařování a lepeníCo k rozvodu AIRnet najdete
Hliníkové trubky
Modré pro vzduch, zelené pro plyny. Rovné trubky v tyčích a zahnuté svody k odběrným místům.
- světlosti 20 až 158 mm
- nekorodují, uvnitř hladké
- zahnuté svody 0,5 m pro 20 a 25 mm
Spojky a tvarovky
Tři série podle průměru. Přímé spojky, kolena, T-kusy, redukce, odbočky a záslepky.
- PF 20–50 mm z nylonu se skelným vláknem
- Classic 63–80 mm z hliníku
- Big 100–158 mm z oceli
Kulové kohouty a klapky
Uzavřete jen část rozvodu. Kohouty pro 20 až 50 mm, uzavírací klapky pro 63 až 158 mm.
- kohout se dvěma spojkami nebo se závitem
- klapky se spojkou, u 63 a 80 mm i se závitem
- pro stlačený vzduch i inertní plyny
Upevnění a hadice
Rozvod pevně na zdi i pod stropem. Všechno, čím trubky uchytíte a připojíte, včetně náhradních O-kroužků.
- příchytky trubek 20 až 158 mm
- nosníky, konzoly a závěsy
- flexibilní hadice 20 až 80 mm
Nářadí pro montáž
Řezání, odhrotování, dotažení. Řezáky trubek, odhrotovače, dotahovací klíče a vrtací nástavce pro odbočky.
- kufr s nářadím pro sérii PF 20–50 mm
- řezáky pro trubky až 158 mm
- vrtací nástavce 14, 19 a 24 mm
Nevíte, jaký průměr potrubí zvolit, nebo hledáte jiný systém rozvodů? Všechny potrubní rozvody najdete v jedné kategorii.
Všechny potrubní rozvodyAIRnet a pozinkované trubky vedle sebe
| Rozvod 50 mm: hmotnost, tlaková ztráta a montáž | ||
|---|---|---|
| Vlastnost | AIRnet | Pozinkovaná ocel |
| Hmotnost trubky 50 mm | asi 5 kg | přes 25 kg |
| Tlaková ztráta na 400 m | 0,2 bar | 0,37 bar |
| Koroze | hliník a polymer nekorodují | podle kvality zinkování, po řezu hrozí |
| Spojování | nasunout trubku a dotáhnout spojku | závity, montáž chce zkušenost |
| Úprava rozvodu | spojky i trubky jdou rozebrat a použít znovu | trubky se znovu řežou a montují |
Tlaková ztráta platí pro trubku 50 mm (2″) o délce 400 m při tlaku 7 bar a průtoku 110 l/s.
Jak rozvod AIRnet smontovat
1. Navrhnout
Podle délky rozvodu a potřebného průtoku zvolte průměr trubek. Ve větší dílně se vyplatí páteř vedená dokola.
2. Uříznout a odhrotovat
Trubku uřízněte kolmo řezákem a hranu odhrotujte, aby nepoškodila těsnění ve spojce.
3. Nasunout a dotáhnout
Trubku zasuňte do spojky na doraz a dotáhněte ji. Do 25 mm stačí ruka, větší spojky zajistěte klíčem.
4. Natlakovat
Rozvod můžete natlakovat hned po montáži. Odbočky později přidáte vrtacím nástavcem.
Časté otázky
- Jaký je rozdíl mezi sériemi PF, Classic a Big?
- Průměr a materiál. Spojky PF pro 20 až 50 mm jsou z nylonu se skelným vláknem, Classic pro 63 a 80 mm z hliníku a Big pro 100 a 158 mm z oceli. Pracovní tlak je u všech 13 bar.
- Proč jsou trubky modré a zelené?
- Barva rozliší médium. Modré trubky jsou pro stlačený vzduch, zelené pro inertní plyny, třeba dusík. Na první pohled tak poznáte, co potrubím teče.
- Dá se AIRnet napojit na stávající ocelové potrubí?
- Ano. Na závit přejdete spojovacím adaptérem, přímou spojkou s vnějším závitem nebo rozebíratelnou spojkou G3/4″ až G3″. Pro průměry 63 až 158 mm jsou i příruby DN65 až DN158.
- Jak udělat odbočku v hotovém rozvodu?
- Do trubky vyvrtáte otvor vrtacím nástavcem 14, 19 nebo 24 mm a nasadíte odbočku se spojkou nebo se závitem. Celou trubku tak řezat nemusíte.
- Vydrží rozvod i venku?
- Trubky a spojky odolají UV záření, korozi, otřesům, teplotním výkyvům i povětrnostním vlivům. Pracovní teplota je −20 až +70 °C.
- Hodí se AIRnet pro vysušený vzduch?
- Ano. Materiály nekorodují a systém snese vzduch s rosným bodem až −70 °C, tedy i za adsorpční sušičkou.
Rozměrové tabulky s objednacími čísly najdete v kategoriích trubek, tvarovek, příslušenství a nářadí AIRnet.
