Regulátor tlaku 1 1/2", 25 000 l/min, 0,5-10 bar
Kód: 417.2113.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

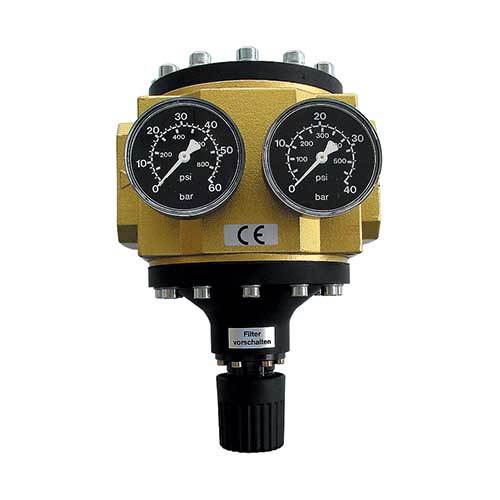

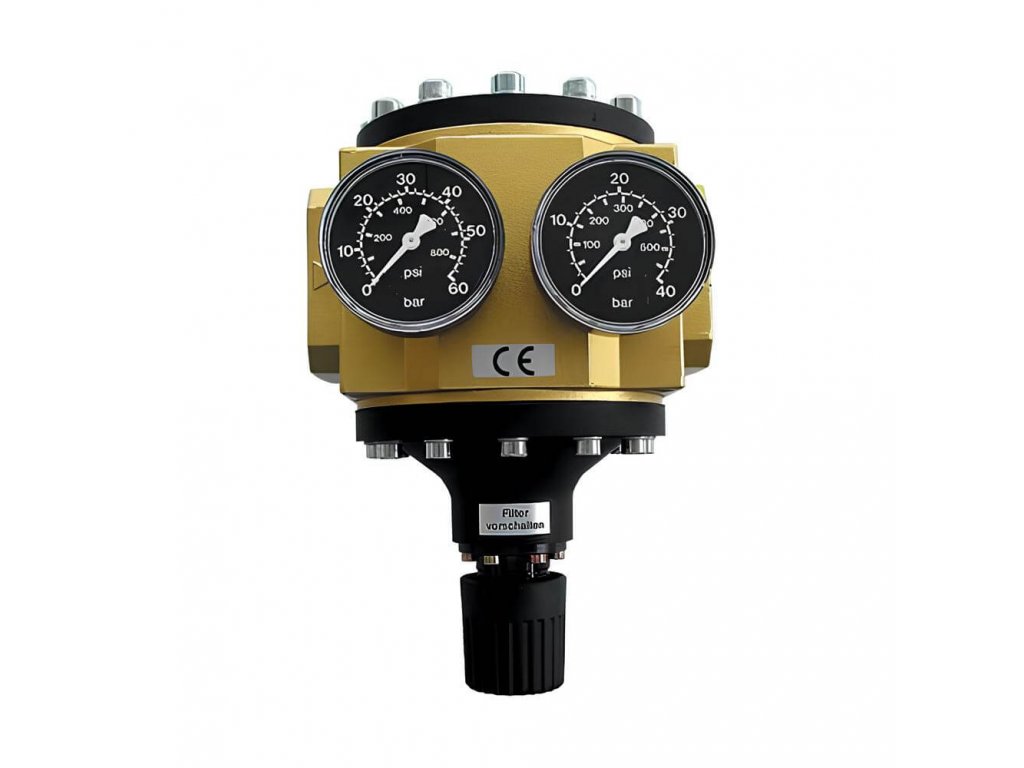

Regulátor tlaku EWO 417.2113 sníží tlak stlačeného vzduchu z rozvodu – až 40 bar – na nastavitelných 0,5 až 10 bar a drží ho stálý i při kolísání tlaku a velkém odběru. Je to membránový regulátor se sekundárním odvzdušněním: když tlak snížíte, přebytečný vzduch z výstupu sám odpustí. Vstupní i výstupní tlak ukazují dva manometry.
Velikost BG 90, připojení G 1 1/2" s redukcemi přiloženými k tělu G 2", průtok 25 000 l/min. Patří do řady velkých regulátorů tlaku 417 se vstupem do 40 bar.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Kód | 417.2113 |
| Velikost těla | BG 90 |
| Připojení | G 1 1/2" (tělo G 2", redukce G 2" × G 1 1/2" přiložené) |
| Regulační rozsah | 0,5–10 bar |
| Vstupní tlak | max. 40 bar (PN 40) |
| Průtok | 25 000 l/min (vstup 8 bar, výstup 6 bar, pokles 1 bar) |
| Průtok podle katalogu 2022 | 52 190 l/min (vstup 10 bar, výstup 8 bar, pokles 1 bar) |
| Jmenovitá světlost | DN 50 |
| Vliv vstupního tlaku | < 1 % |
| Konstrukce | membránový regulátor s předřízením |
| Sekundární odvzdušnění | ano, hystereze asi 0,5 bar |
| Manometry | 2× ⌀ 63 mm v dodávce: vstup 0–60 bar, výstup 0–16 bar (montáž zepředu nebo zezadu) |
| Ovládání | ruční kolo |
| Montážní poloha | libovolná, průtok ve směru šipky |
| Pracovní teplota | −10 až +90 °C |
| Médium | stlačený vzduch, neutrální a netoxické plyny |
| Materiál | tělo a kryt pružiny hliníkový odlitek, membrána a těsnění NBR |
| Rozměry (šířka × výška) | 180 × 248 mm |
| Hmotnost | 6,71 kg |

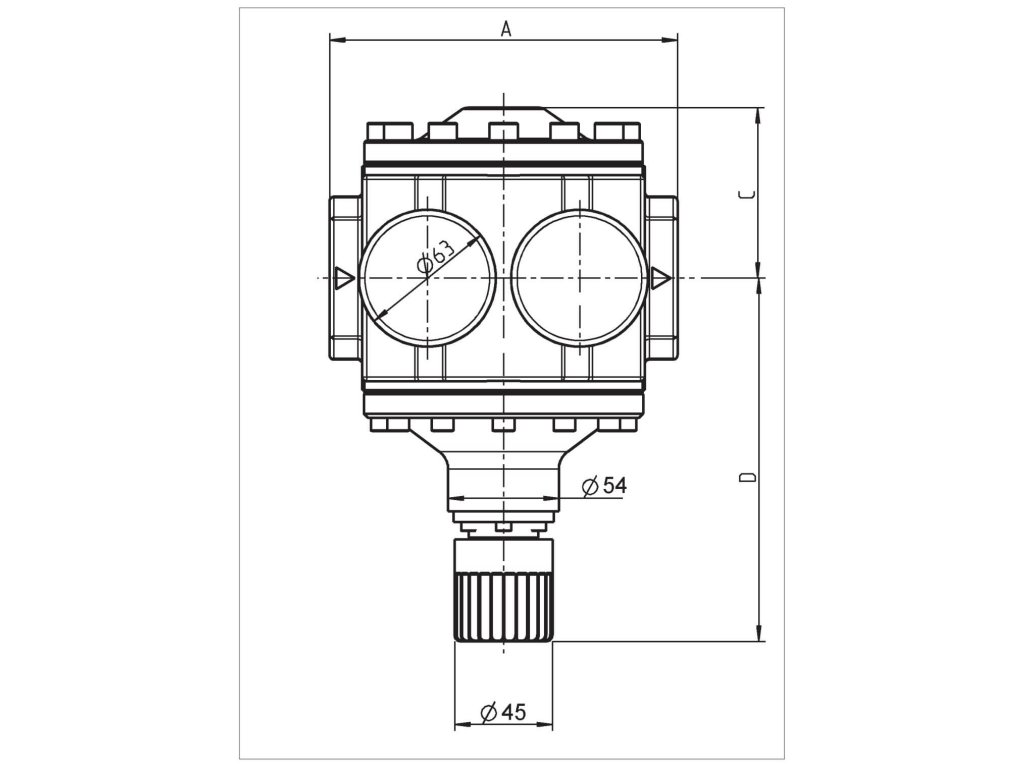

Rozměry a průtoková křivka
Graf výrobce pro velikost BG 90 (měřeno s připojením G 2"): jak klesá tlak na výstupu s rostoucím průtokem. Čáry začínají na nastaveném tlaku 2 až 10 bar, vstupní tlak je o 2 bar vyšší než výstupní.
Montáž a nastavení
- před regulátor zařaďte filtr stlačeného vzduchu pro vysoký tlak – nečistoty z potrubí by poškodily sedlo ventilu
- regulátor namontujte tak, aby vzduch proudil ve směru šipky na těle; montážní poloha je libovolná
- regulátor váží přes 5 kg – potrubí u něj podepřete, nebo ho připevněte upevňovacím úhelníkem na stěnu či rám
- tlak nastavujte zdola nahoru: povolte ruční kolo pod požadovanou hodnotu a pak ho utahujte, dokud výstupní manometr neukáže požadovaný tlak
Náhradní díly a příslušenství
- náhradní membrána: MEMBRANEDR8840
- těsnicí kuželka: DKDR8840
- sada náhradních dílů: 417-75
- náhradní výstupní manometr 0–16 bar: 215
- náhradní vstupní manometr 0–60 bar: 218
- montáž na stěnu: BW8040
Stejný regulátor v uzamykatelném provedení: 417.2113A. Pro menší odběr se vstupem do 40 bar jsou regulátory 286, pro vstup až 60 bar regulátory 302.
Doplňkové parametry
| Kategorie: | Regulátory tlaku vzduchu – přesné, vysokotlaké i dálkově ovládané |
|---|---|
| EAN: | 4030875058871 |
| Tlak: | 40 bar |
| Rozměry: | 180 × 248 mm |
| Hmotnost: | 6,71 kg |
| Průtok: | 25 000 l/min |
| Regulační rozsah: | 0,5 až 10 bar |
| Typ produktu: | Regulátor tlaku |
| Závit: | G 1 1/2" |
| Typ regulátoru: | S ručním nastavením |
| Výstupní tlak: | 0,1–1 bar, 1–3 bar, 3–6 bar, 6–10 bar |
| Manometr v dodávce: | Ano |
| Skladem: | Externí sklad |
