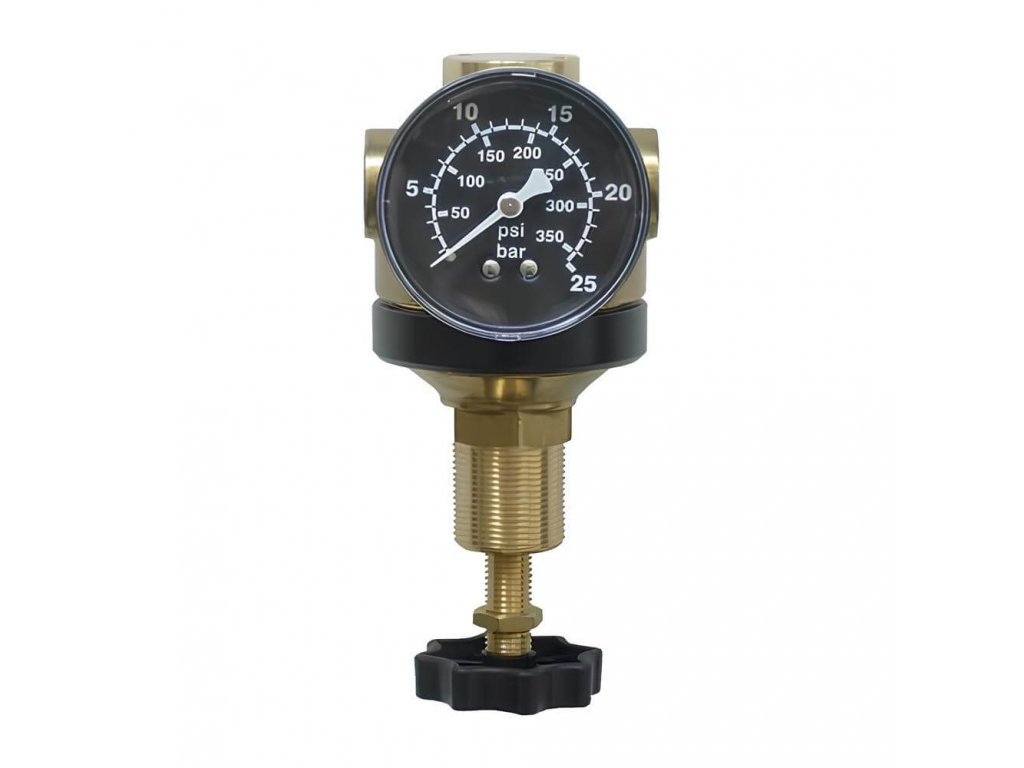

Regulátor tlaku 1/4", 1 400 l/min, 2,0-35 bar
Kód: 302.325.svg?676e60b7){kind=small}
Detailní popis produktu
Regulátor tlaku pro stlačený vzduch se sekundárním odvzdušněním do 60 bar - 302.325
- regulátory pro snížení tlaku stlačeného vzduchu a jiných netečných a nteoických plynů
- maximální vstupní tlak 60 bar, různé výstupní tlaky, pracovní teplota -10 až +90°C
- vybavené manometrem pro výstupní tlak o průměru 63 mm, možnost z obou stran přístroje
- nastavení výstupního tlaku ručním kolíkem, odvětrání sekundárního tlaku
- použité materiály : tělo z mosazi, těsnění NBR
Precizní regulátory tlaku včetně manometru 60 bar |
 |
||||||||
| Obj.č. | Závit | Průtok (l/min) |
Vstup tlak (Bar) |
Regulace (Bar) |
Váha (kg) |
Rozměry (mm) | |||
| Délka | Šířka | Výška | |||||||
| 302.323 | 1/4" | 1400 | 60 | 0,5 až 12 | 1,5 | 72 | 100 | 164 | |
| 302.324 | 1/4" | 1400 | 60 | 1,0 až 20 | 1,5 | 72 | 100 | 164 | |
| 302.325 | 1/4" | 1400 | 60 | 2,0 až 35 | 1,5 | 72 | 100 | 164 | |
| 302.326 | 1/4" | 1400 | 60 | 3,0 až 50 | 1,5 | 72 | 100 | 164 | |
| 302.333 | 3/8" | 1400 | 60 | 0,5 až 12 | 1,5 | 72 | 100 | 164 | |
| 302.334 | 3/8" | 1400 | 60 | 1,0 až 20 | 1,5 | 72 | 100 | 164 | |
| 302.335 | 3/8" | 1400 | 60 | 2,0 až 35 | 1,5 | 72 | 100 | 164 | |
| 302.336 | 3/8" | 1400 | 60 | 3,0 až 50 | 1,5 | 72 | 100 | 164 | |
| 302.393 | 1" | 5000 | 60 | 0,5 až 12 | 7,1 | 118 | 138 | 257 |  |
| 302.394 | 1" | 5000 | 60 | 1,0 až 20 | 7,1 | 118 | 138 | 257 | |
| 302.395 | 1" | 5000 | 60 | 2,0 až 35 | 7,1 | 118 | 138 | 257 | |
| 302.396 | 1" | 5000 | 60 | 3,0 až 50 | 7,1 | 118 | 138 | 257 | |
| Manometr je součástí dodávky regulátoru tlaku | |||||||||
Doplňkové parametry
| Kategorie: | Regulátory tlaku vzduchu a multiplikátory |
|---|---|
| Tlak: | 60 bar |
| Rozměry: | 72 × 102 × 168 mm |
| Hmotnost: | 1,55 kg |
| Průtok: | 2 175 l/min |
| Regulační rozsah: | 2,0 až 35 bar |
| Závit: | G 1/4" |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
EWO je značka armatur pro stlačený vzduch a autogenní techniku ze Stuttgartu. Firmu založil v roce 1914 Emil Wolf, od roku 1938 ji vede rodina Holzapfel a od roku 1939 nese jméno ewo. Vyvíjí a vyrábí ve čtyřech oblastech: úprava stlačeného vzduchu, příslušenství pro stlačený vzduch, vzduchová technika pro dílny a čerpací stanice a autogenní a propanová svařovací technika. U nás najdete ofukovací pistole a trysky, regulátory tlaku, jednotky úpravy vzduchu, pneuhustiče a stříkací pistole.
Výrobky EWO potkáte v průmyslu, autoservisech i na čerpacích stanicích. Pistole BG269 a BG470 mají stejný závit trysky M12 × 1,25, takže trysku vyměníte podle práce. Regulátory tlaku zvládnou běžný rozvod i vysokotlaké aplikace se vstupem až 200 bar.
Značka od roku 1914Řady EWO u nás
Kované pistole BG269A
Celokovová pistole do provozu. Tělo z kovaného hliníku odolá nárazům a mechanickému poškození.
- závit trysky M12 × 1,25
- oko pro zavěšení na balancér
- vsuvka DN 7,2, trn nebo závit 1/4″
Lehké pistole BG470
Když pistoli držíte celou směnu. Tělo z tvrzeného polyamidu je lehké a průtok dávkujete spouští.
- plynulá regulace od nuly do plna
- závit trysky M12 × 1,25
- pracovní teplota −10 až +50 °C
Trysky M12 × 1,25
Jedna pistole, různé práce. Výměnné trysky našroubujete na pistole BG269 i BG470.
- odhlučněné a bezpečnostní
- rovné a zahnuté dlouhé až 800 mm
- ploché se 6 a 16 kanály
Regulátory tlaku
Stálý tlak pro stroj i nářadí. Sníží tlak z rozvodu na nastavenou hodnotu, manometr 63 mm je v dodávce.
- závity G 1/8″ až 2″
- průtok až 25 000 l/min
- vstupní tlak až 200 bar
Jednotky STANDARD
Úprava vzduchu pro velké průtoky. Filtr s regulátorem a olejovač pro větve rozvodu a stroje s velkou spotřebou.
- závity G 3/4″ až 2″
- průtok až 12 678 l/min
- vstup až 25 bar s kovovými nádobkami
Jednotky COMBIBLOC
Tři přístroje v jednom tělese. Filtr, regulátor a olejovač zaberou mnohem méně místa než tři přístroje za sebou.
- závity G 1/4″ až 1″
- nastavení 0,5–6, 10 nebo 16 bar
- filtrační vložka 40 µm
Pneuhustiče Euroair
Pro pneuservisy a čerpací stanice. Hliníkové tělo a manometr 80 mm v ochranném krytu.
- rozsahy 0–4, 0–10 a 0–25 bar
- stupnice po 0,1 bar
- huštění i odpouštění jednou páčkou
Stříkací pistole Paint
HVLP na lakování i dekor. Profipaint, Smartpaint a Minipaint stříkají nízkým tlakem do 2,5 bar s menší mlhou.
- nerezová tryska pro vodou ředitelné barvy
- regulace paprsku a přívodu barvy
- trysky od 0,7 do 2,2 mm
Hledáte jinou ofukovací pistoli, pneumatické nářadí nebo balancér na zavěšení pistole? Všechno najdete v kategorii Nářadí a pistole.
Nářadí a pistoleŘady EWO vedle sebe
| Řada, použití, provedení, připojení a hlavní údaj | ||||
|---|---|---|---|---|
| Řada | K čemu | Provedení | Připojení | Hlavní údaj |
| BG269A | ofukování v náročném provozu | kovaný hliník, oko na balancér | vsuvka DN 7,2, trn 6–13 mm, závit 1/4″ | trysky M12 × 1,25 |
| BG269E | chlazení a ofukování forem | kovaný hliník, nastavení max. průtoku | vsuvka DN 7,2, trn 6–13 mm, závit 1/4″ | trysky M12 × 1,25 |
| BG470 | lehké ofukování s dávkováním | tvrzený polyamid, oko na balancér | vsuvka DN 7,2, trn 6–13 mm, závit 1/4″ | trysky M12 × 1,25 |
| Regulátory 280, 286, 274, 406 | běžné rozvody a stroje | tělo ze zinkové slitiny | G 1/8″ až 1 1/2″ | vstup 25 nebo 40 bar, výstup 0,5–25 bar |
| Regulátory 417 | velké průtoky | tělo z hliníku | G 1 1/2″ a 2″ | 25 000 l/min, vstup do 40 bar |
| Regulátory 302 a 120 | vysoké tlaky | tělo z mosazi | G 1/4″ až 1″ | vstup 60 nebo 200 bar, výstup do 150 bar |
| STANDARD | větve rozvodu s velkou spotřebou | filtr s regulátorem a olejovač | G 3/4″ až 2″ | 6 524 až 12 678 l/min |
| COMBIBLOC | úprava vzduchu na malém místě | filtr, regulátor a olejovač v jednom tělese | G 1/4″ až 1″ | 1 400 nebo 3 400 l/min |
| Euroair TGE | huštění pneumatik | hliníkové tělo, manometr 80 mm | vsuvka DN 7,2 | rozsah 0–4, 0–10 nebo 0–25 bar |
Regulátor a jednotku úpravy vybírejte podle průtoku spotřebiče a tlaku, který potřebujete na výstupu nastavit.
Jak vybrat a zapojit ofukovací pistoli
1. Vybrat připojení
Pistoli vyberte s připojením, které máte na hadici: vsuvku DN 7,2 do rychlospojky, trn 6, 9 nebo 13 mm pro hadici, nebo vnitřní závit 1/4″.
2. Zvolit trysku
Základní tryska dává soustředěný proud. Kde vadí hluk nebo hrozí odlétající nečistoty, použijte odhlučněnou nebo bezpečnostní trysku, do hloubky stroje dlouhou trysku.
3. Nastavit tlak
Pistole pracují v rozsahu 2 až 6 bar a snesou nejvýš 10 bar. Vyšší tlak z rozvodu snižte regulátorem před pistolí.
4. Zavěsit a udržovat
Pistole BG269 i BG470 mají oko na zavěšení na balancér. Trysku měňte jen u pistole odpojené od vzduchu a závit udržujte čistý.
Časté otázky
- Které trysky pasují na pistole EWO?
- Pistole BG269 a BG470 mají závit trysky M12 × 1,25. Pasují na ně trysky z kategorie trysek M12 × 1,25: základní, odhlučněné, bezpečnostní, injektorové, dlouhé i ploché.
- Jaký je rozdíl mezi BG269A, BG269L a BG269E?
- Všechny tři jsou celokovové s páčkovou spouští a stejnými tryskami. BG269A má tělo z kovaného hliníku, BG269L z hliníkového odlitku a BG269E je kovaná pistole, u které nastavíte maximální průtok, třeba pro chlazení a ofukování forem.
- Co znamená odvětrání sekundárního tlaku u regulátoru?
- Když tlak na výstupu snížíte, regulátor přebytečný vzduch za sebou sám vypustí a tlak klesne hned. Mají ho všechny regulátory EWO řad 274, 280, 286, 302, 406, 417 a 120.
- Kdy vybrat COMBIBLOC a kdy STANDARD?
- COMBIBLOC spojuje filtr, regulátor a olejovač v jednom tělese a zabere málo místa, průtok má do 3 400 l/min. STANDARD je pro větve rozvodu a stroje s velkou spotřebou, se závity G 3/4″ až 2″ a průtokem až 12 678 l/min.
- Hodí se pneuhustič Euroair do pneuservisu?
- Ano, řada Euroair TGE je určená hlavně pro čerpací stanice a řemeslné provozy. Má manometr 80 mm v ochranném krytu a lze ji dodat i s kalibrovaným manometrem. Rozsah 0–25 bar je pro letadla a speciální pneumatiky.
- Kde se výrobky EWO vyrábějí?
- Značku vlastní Hermann Holzapfel GmbH & Co KG, která vyvíjí a vyrábí ve Stuttgartu, od roku 1955 v průmyslové zóně Stuttgart-Vaihingen. Každý díl během výroby projde několika kontrolami. Firma má certifikovaný systém řízení kvality podle ISO 9001 a pro měřidla tlaku certifikaci výroby (modul D) podle německého nařízení o měřidlech.
EWO je značka společnosti Hermann Holzapfel GmbH & Co KG ze Stuttgartu, která ji sama píše malými písmeny „ewo“. Technické údaje najdete na kartě každého výrobku.
