Ručne ovládané ventily pre nadstavbu
 |
|
Ručné základové ventily pre nadstavbu - verzia 3/2 |
||||||
| Schéma ventilu | Objednávka číslo |
označenie ventilu | Funkcia ventilu | Pripojenie nástrčné spojky |
Ovládacia sila N |
Prietok vzduchu l/min |
 |
030251 | AM04132A | 3/2 NO | 4 mm spodná | 5 N | 80 l/min |
 |

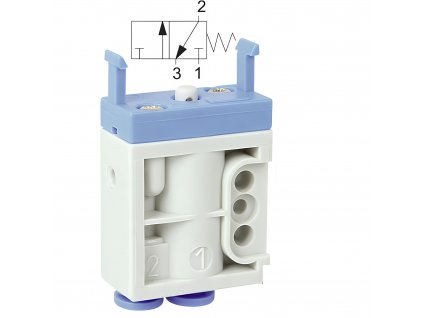

030252 | AM04132C | 3/2 NC | 4 mm spodná | 5 N | 80 l/min |
|
030253 | AM04132AL | 3/2 NO | 4 mm bočné | 5 N | 80 l/min |
|

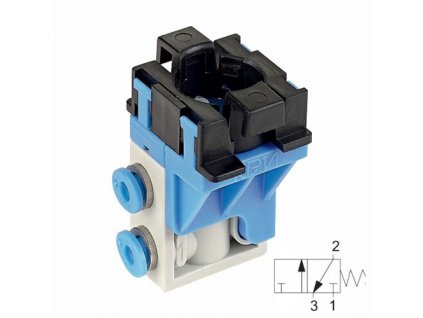

030254 | AM04132CL | 3/2 NC | 4 mm bočné | 5 N | 80 l/min |
Ručné základové ventily pre nadstavbu - verzia 5/2 |
||||||
| Symbol | Objednávka číslo |
označenie ventilu | Funkcia ventilu | Pripojenie nástrčné spojky |
Ovládacia sila N |
Prietok vzduchu l/min |
 |
030261 | AM041520 | 5/2, bez aretácie | 4 mm spodná | 10 N | 80 l/min |
|

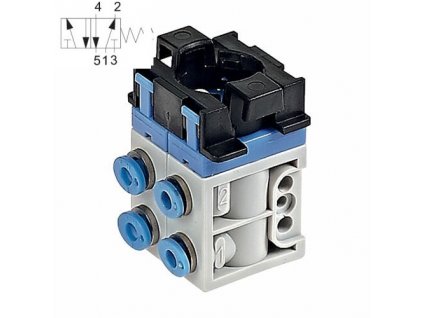

030262 | AM041520L | 5/2, bez aretácie | 4 mm spodná | 10 N | 80 l/min |
Radenie produktov
Výpis produktov
Ručne ovládaný ventil - verzia 3/2 NC. Bočné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min. Miniatúrny...
Ručne ovládaný ventil - verzia 3/2 NC. Spodné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min. Miniatúrny...
Ručne ovládaný ventil - verzia 5/2, bez blokovania. Spodné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min....
Ručne ovládaný ventil - verzia 3/2 NO. Spodné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min. Miniatúrny...
Ručne ovládaný ventil - verzia 3/2 NO. Bočné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min. Miniatúrny...
Ručne ovládaný ventil - verzia 5/2, bez blokovania. Spodné pripojenie pomocou 4 mm nástrčných spojok. Pracovný tlak 0 – 8 bar. Ovládacia sila 5N. Maximálny prietok je 80 l/min....
