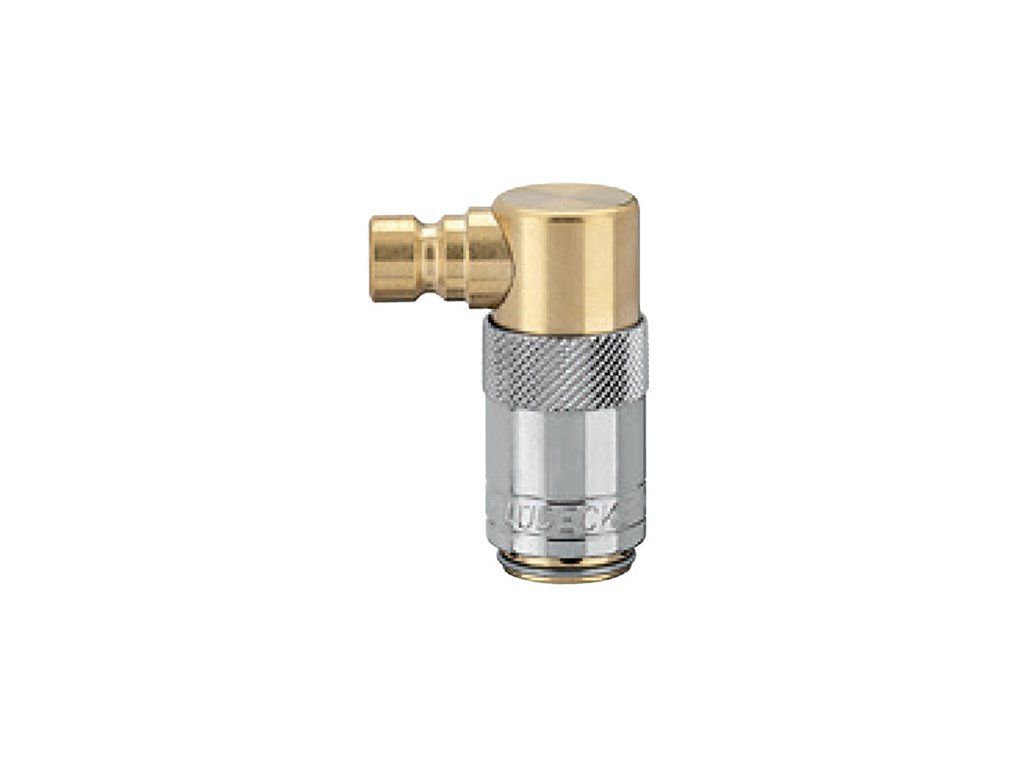

Rychlospojka 90° pro přechod mezi systémy ESDMK-ESDS s ventilem
Kód: ESDMK-ESDS-90AB.svg?676e60b7){kind=small}
Detailní popis produktu
Rychlospojka pro přechod mezi systému ESDMK-ESDS-90AB
- volitelný průtok s plným průtokem, jednostranně nebo oboustranně uzavíratelné
- vyrobeno z mosazi MS 58 a 2.0401, těsnění poteflonované FKM
- určeno pro plastikářské spoje a formy s vedením horké a studené vody, temperovacích olejů
Doplňkové parametry
| Kategorie: | Rychlospojky ESDM pro přechod systémů |
|---|---|
| Tlak: | 15 bar |
| DN: | 6 |
| Jednoruční: | Ano |
| Materiál: | Mosaz, Ocel |
| Médium: | Vzduch, Voda, Olej, Vakuum |
| Průměr: | 17 mm |
| Teplota: | -20/+200 °C |
| Uzavření: | volitelné |
| Systém spojení: | Plastikářské rychlospojky |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Lüdecke je německý výrobce rychlospojek, šroubení a armatur pro nízkotlaké systémy. Firmu založil v roce 1930 v Lipsku inženýr Emil Georg Lüdecke, který vyvinul bajonetovou spojku pro stlačený vzduch, dnes používanou po celém světě. Od roku 1949 firma vyrábí v bavorském Ambergu. Dnešní rodinná firma LÜDECKE GmbH nabízí kolem 30 000 výrobků pro pneumatiku, temperování forem, stavebnictví i potravinářství. U nás najdete rychlospojky pro stlačený vzduch, spojky pro plastikářské stroje a formy, bajonetové spojky SKG, ale také spirálové hadice se šroubením a ofukovací kohouty.
Spojka a vsuvka do sebe pasují, jen když mají stejný profil. Nejrozšířenější je evropský profil ES DN 7,2, Lüdecke ale vyrábí i větší světlosti pro nářadí s vysokou spotřebou a profily pro stroje z Ameriky, Británie nebo Asie.
Německý výrobceSystémy rychlospojek Lüdecke
ES — standard DN 7,2
Nejrozšířenější profil pro vzduch. Mosazné rychlospojky a vsuvky pro dílnu, kompresor i nářadí.
- jednostranně, oboustranně i volně průchozí
- tlak až 35 bar
- mosaz MS 58 nebo poniklovaná
ESE — nerezová ocel
Pro potraviny, farmacii a chemii. Nerezové rychlospojky DN 7,2 tam, kde se hlídá čistota a koroze.
- nerezová ocel 1.4305
- pracovní teplota až +200 °C
- i pro jiné plyny a kapaliny
ESIS — bezpečnostní
Rozpojí se ve dvou krocích. Spojka nejdřív odvětrá hadici a teprve potom pustí vsuvku.
- hadice po rozpojení nešlehne
- průtok 1 800 l/min
- profil DN 7,8, tlak do 12 bar
ESIG Industry — DN 10
Víc vzduchu pro náročné nářadí. Robustní spojky z poniklované mosazi a oceli pro průmysl a stavby.
- průtok 2 100 l/min
- jednostranné i oboustranné
- trny na hadice do 19 mm
ESG — vysoký průtok DN 19
Pro stroje s velkou spotřebou. Velká spojka z mosazi MS 58 s nízkou tlakovou ztrátou.
- průtok 8 000 l/min
- trny na hadice 19 a 25 mm
- i se závity G 1" a G 1 1/4"
Další profily — ESA, ESO, ESBI, ESK
Když stroj nemá evropskou vsuvku. Rychlospojky pro americký, beneluxský, britský a asijský profil.
- ESA a ESAI — americký profil
- ESO a ESOI — Švýcarsko a Benelux
- ESBI britský, ESK asijský
Rychlospojky pro formy
Voda a temperovací olej do +200 °C. Řady ESHM, ESH a ESHG pro plastikářské stroje a formy, i v nerezu.
- vsuvky 9, 13 a 19 mm
- volitelně plný průtok nebo uzavření
- tlak do 15 bar, těsnění FKM
SKG — bajonetové spojky
Pro stavby a hrubý provoz. Litinové spojky s dvojitým pojistným jazýčkem pro stlačený vzduch na stavbách.
- DIN 3489, tlak 10 bar
- teplota −40 až +95 °C
- trn, vnitřní i vnější závit
Hledáte nástrčné spojky, šroubení nebo rozdělovací lištu? Všechno pro připojení hadic a nářadí najdete ve spojovacím materiálu.
Celý spojovací materiálSystémy Lüdecke vedle sebe
| Profil, materiál, tlak a použití | ||||
|---|---|---|---|---|
| Systém | Profil | Materiál | Max. tlak | Použití |
| ES | DN 7,2 | mosaz, poniklovaná mosaz | 35 bar | stlačený vzduch v dílně a průmyslu |
| ESE | DN 7,2 | nerezová ocel | 35 bar | potravinářství, farmacie, chemie, do +200 °C |
| ESIS | DN 7,8 | poniklovaná mosaz a ocel | 12 bar | bezpečné rozpojení s odvětráním |
| ESIG | DN 10 | poniklovaná mosaz a ocel | 35 bar | nářadí s vyšší spotřebou, 2 100 l/min |
| ESG | DN 19 | mosaz MS 58 | 35 bar | stroje s velmi vysokou spotřebou, 8 000 l/min |
| ESA, ESO, ESBI, ESK | DN 5 až 7,5 | mosaz, ocel, nerez | 35 bar | stroje s americkým, beneluxským, britským a asijským profilem |
| ESHM, ESH, ESHG | DN 6, 9 a 13 | mosaz, i nerez (ESHME, ESHE) | 15 bar | formy, voda a temperovací olej do +200 °C |
| SKG | bajonet 42 mm | temperovaná litina | 10 bar | stavebnictví a průmysl, DIN 3489 |
Údaje platí pro typické provedení s trnem nebo závitem, přesné hodnoty najdete u každého výrobku.
Jak vybrat rychlospojku
1. Zjistit profil
Podívejte se na vsuvku na nářadí nebo stroji. Spojka a vsuvka musí mít stejný profil, nejčastější je evropský ES DN 7,2.
2. Zvolit uzavření
Jednostranně uzavřená spojka po rozpojení zavře přívod a unikne jen vzduch ze vsuvky. Pro kapaliny volte oboustranně uzavřené provedení, pro největší průtok volně průchozí.
3. Vybrat připojení
Trn volte podle vnitřního průměru hadice a hadici zajistěte sponou. Na rozvod nebo stroj se spojka našroubuje závitem G nebo M.
4. Udržovat
Spojku udržujte čistou a opotřebovanou vyměňte včas. Netěsná spojka trvale ztrácí vzduch, který musí kompresor znovu vyrobit.
Časté otázky
- Pasuje vsuvka jiné značky do spojky Lüdecke ES?
- Ano, pokud má stejný profil DN 7,2. Evropský profil je normalizovaný, spojky a vsuvky DN 7,2 různých výrobců do sebe pasují. Spojky jiných profilů, třeba amerického nebo britského, spolu nespojíte.
- Jaký je rozdíl mezi jednostranně a oboustranně uzavřenou spojkou?
- U jednostranně uzavřené má ventil jen rychlospojka, po rozpojení unikne médium jen ze vsuvky. U oboustranně uzavřené má ventil i vsuvka a neunikne nic, proto se hodí na kapaliny. Volně průchozí spojka nemá ventil vůbec a dává největší průtok.
- K čemu je bezpečnostní rychlospojka ESIS?
- Rozpojuje se ve dvou krocích. V prvním spojka odvětrá tlak z hadice, teprve ve druhém pustí vsuvku. Hadice tak po rozpojení nešlehne.
- Kterou spojku zvolit na formy a temperování?
- Pro plastikářské stroje jsou řady ESHM, ESH a ESHG se vsuvkou 9, 13 nebo 19 mm. Snesou vodu i temperovací olej do +200 °C a tlak 15 bar. Barevnými kroužky si označíte, jaké médium hadicí teče.
- Mosaz, nebo nerez?
- Do dílny a běžného rozvodu stačí mosaz nebo poniklovaná mosaz. Nerezové spojky ESE volte do potravinářství, farmacie a chemie a tam, kde hrozí koroze nebo vysoká teplota.
- Vyrábí Lüdecke v Německu?
- Ano. Lüdecke své výrobky vyvíjí i vyrábí ve vlastní výrobě v bavorském Ambergu, kde firma sídlí od roku 1949. Má certifikovaný systém řízení kvality podle ISO 9001:2015 a environmentálního managementu podle ISO 14001:2015.
Lüdecke je značka německé společnosti LÜDECKE GmbH z Ambergu. Parametry jednotlivých spojek, tlak, průtok a materiál, najdete na kartě každého výrobku.
