SICOMAT - Potrubní rozvody stlačeného vzduchu

SICOMAT je italský výrobce potrubních rozvodů stlačeného vzduchu pro dílny, servisy i výrobní provozy. Rozvody vyrábí od roku 1985 a jeho program dnes nabízí italská firma ALUSIC, která vyrábí i hliníkové konstrukční profily.

U nás najdete čtyři systémy: hliníkové trubky s nylonovými tvarovkami SICOAIR, dvojitý profil SICOALU2 pro dvě média, velký profil SICO110 a nástrčné spojky SQ pro trubky 15 až 28 mm. Spojují se bez svařování a rozvod jde kdykoli rozšířit.

Koleno SICOAIR, T-kus SICO110 a spojka SQ se závitemItalský výrobce
4 systémySICOAIR, SICOALU2, SICO110 a SQ
15–110 mmprůměry trubek a profilů
−20 až +70 °Cpracovní teplota rozvodů
TÜVzkoušky systému SICOAIR

Systémy rozvodů SICOMAT

Nylonová T-spojka SICOAIR 25 mm

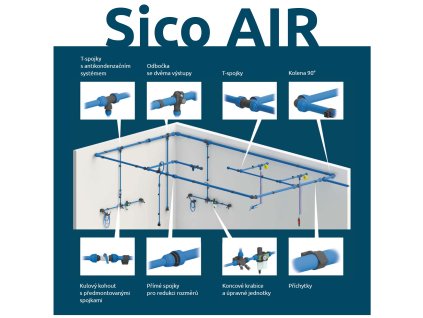

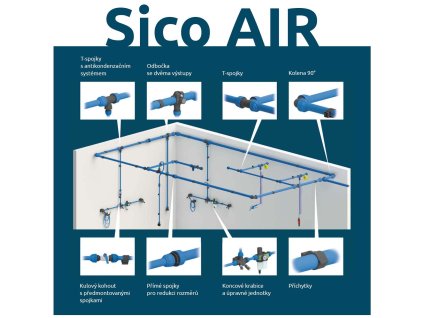

SICOAIR — trubky 20 až 63 mm

Základní systém pro dílny i výrobu. Práškově lakované hliníkové trubky a nylonové tvarovky s dotahovací maticí.

  • trubky 20, 25, 32, 40, 50 a 63 mm
  • tvarovky −0,6 až 12 bar
  • modré pro vzduch, zelené pro dusík
Zobrazit systém
Hliníkový profil SICOALU2 se dvěma kanály

SICOALU2 — dva kanály v profilu

Dvě média jedním profilem. Hliníkový profil s kanály 25 a 16 mm pro vzduch, dusík nebo vodu.

  • dva různé tlaky nebo dvě média
  • odbočky kdekoli v profilu, i pod tlakem
  • na profil pověsíte police a držáky
Zobrazit systém

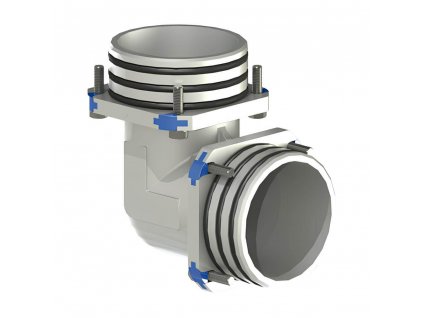

Koleno 90° SICO110 pro profil 110 mm

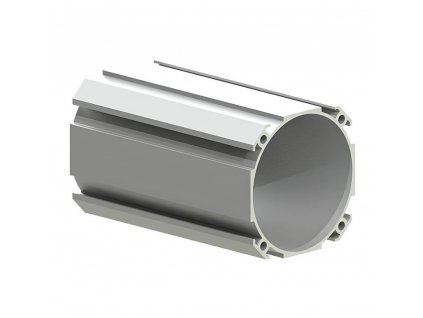

SICO110 — profil 110 mm

Pro velké rozvody. Modulární hliníkový profil pro velké instalace s velmi nízkou tlakovou ztrátou.

  • pracovní tlak −0,6 až 16 bar
  • přímé i úhlové kompenzátory
  • navazuje na SICOAIR a SICOALU2
Zobrazit systém
Nástrčná T-spojka SQ 18 mm

SQ — nástrčné spojky 15 až 28 mm

Spoj hotový jedním zasunutím. Nylonové spojky pro menší rozvody a svody z páteře, s trubkami z hliníku nebo PA12.

  • trubky 15, 18, 22 a 28 mm
  • pracovní tlak −0,8 až 12,5 bar
  • rozebrání demontážním přípravkem
Zobrazit systém
Koncová krabice SICOMAT G1/2″ se třemi výstupy

Příslušenství a nářadí

Krabice, příchytky a nástroje. Koncové krabice, příchytky, řezáky, odhrotovače, hákové klíče a vrtací nástroje.

  • koncové krabice se závity G1/2″ a G3/4″
  • řezáky trubek 15 až 160 mm
  • vrtání odboček i pod tlakem
Zobrazit příslušenství

Nevíte, který systém se hodí do vaší dílny? Porovnejte všechny potrubní rozvody v jedné kategorii.

Všechny potrubní rozvody

Systémy SICOMAT vedle sebe

Systém, rozměry, tlak a použití
SystémRozměryPracovní tlakMateriálKam se hodí
SICOAIRtrubky 20–63 mm−0,6 až 12 barhliník EN AW-6060 T6, tvarovky z nylonudílny, autoservisy, menší výroba
SICOALU2profil s kanály 25 a 16 mm12,5 barhliníkový profil v 6m tyčíchdílny, servisy, laboratoře, dvě média
SICO110profil 110 mm−0,6 až 16 barhliníkvelké instalace
SQtrubky 15–28 mm−0,8 až 12,5 barspojky z nylonu PA6, trubky z hliníku nebo PA12menší rozvody a svody z páteře

Pracovní teplota je u všech systémů −20 až +70 °C. SICO110 lze kombinovat se systémy SICOAIR a SICOALU2.

Jak vybrat a smontovat rozvod

1. Zvolit systém

Pro menší dílnu a svody stačí SQ, pro běžný rozvod SICOAIR. Potřebujete-li dvě média, sáhněte po SICOALU2.

2. Určit průměr

Průměr trubek zvolte podle průtoku a délky rozvodu. Tabulky dimenzování najdete v kategoriích SICOAIR a SQ.

3. Připravit trubky

Trubky uřízněte kolmo řezákem a hrany odhrotujte. Profily SICOALU2 se spojují samořeznými šrouby ze spojky.

4. Spojit a natlakovat

U SICOAIR trubku zasuňte do tvarovky a dotáhněte matici, u SQ ji jen zasunete. Odbočky přidáte i později.

Časté otázky

Jaký je rozdíl mezi SICOAIR a SQ?
SICOAIR má trubky 20 až 63 mm a tvarovky s převlečnou maticí a řezným kroužkem. SQ je nástrčný systém pro trubky 15 až 28 mm: trubku jen zasunete a spoj je hotový.
K čemu jsou dva kanály v profilu SICOALU2?
Jedním profilem rozvedete dvě média nebo vzduch o dvou různých tlacích, třeba dusík na huštění pneumatik nebo vodu na mytí aut vedle stlačeného vzduchu.
Dá se udělat odbočka bez vypuštění rozvodu?

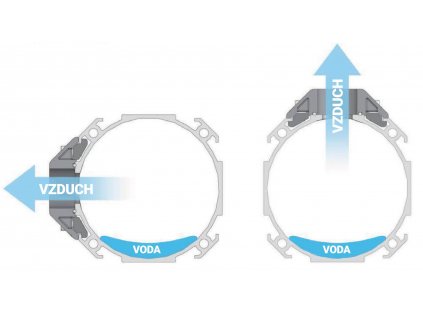

Ano. Pro SICOAIR a SICO110 jsou vrtací nástroje pod tlakem pro výstupy 1/2″ a 1″, pro SICOALU2 speciální vrtací přípravek. Odbočku tak přidáte bez přerušení provozu.
Kterou barvu trubek zvolit?
Trubky SICOAIR jsou práškově lakované modře pro stlačený vzduch a zeleně pro dusík. Zelené jsou ve velikostech 20 a 25 mm.
Je systém certifikovaný?
Systém SICOAIR prošel zkouškami TÜV a výrobce má certifikát systému kvality ISO 9001:2015.

Tabulky dimenzování potrubí a objednací čísla najdete v kategoriích jednotlivých systémů.

Řazení produktů

253 položek celkem

Výpis produktů

Příchytka trubky 50 mm
Originální díly
116 Kč –3 %
93 Kč bez DPH
112 Kč / ks

Plastová příchytka trubky 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...

Kód: SRCP-50
sq12 15 potrubni system SQ rozvody vzduchu tlak kompresor
189 Kč –3 %
151 Kč bez DPH
183 Kč / ks

Rohová nástrčná spojka 18 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ12-18
sq24 18 potrubni system SQ rozvody vzduchu tlak kompresor
197 Kč –3 %
T-spojka SQ - 18 mm
Skladem (11 ks)
158 Kč bez DPH
191 Kč / ks

Nástrčná T-spojka 18 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat speciální...

Kód: SQ24-18
sq3 1215 potrubni system SQ rozvody vzduchu tlak kompresor
151 Kč –3 %
121 Kč bez DPH
146 Kč / ks

Přímá nástrčná spojka 18 mm pro potrubní rozvody stlačeného vzduchu s vnějším trubkovým závitem G 1/2". Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít....

Kód: SQ3-1218
sq24 22 potrubni system SQ rozvody vzduchu tlak kompresor
230 Kč –3 %
T-spojka SQ - 22 mm
Skladem (22 ks)
184 Kč bez DPH
223 Kč / ks

Nástrčná T-spojka 22 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat speciální...

Kód: SQ24-22
sq12 15 potrubni system SQ rozvody vzduchu tlak kompresor
222 Kč –2 %
179 Kč bez DPH
216 Kč / ks

Rohová nástrčná spojka 22 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ12-22
sq1 22 potrubni system SQ rozvody vzduchu tlak kompresor
159 Kč –3 %
127 Kč bez DPH
154 Kč / ks

Přímá nástrčná spojka 22 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ1-22
sq1 18 potrubni system SQ rozvody vzduchu tlak kompresor
135 Kč –2 %
108 Kč bez DPH
131 Kč / ks

Přímá nástrčná spojka 18 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ1-18
sq3 1222 potrubni system SQ rozvody vzduchu tlak kompresor
159 Kč –3 %
127 Kč bez DPH
154 Kč / ks

Přímá nástrčná spojka 22 mm pro potrubní rozvody stlačeného vzduchu s vnějším trubkovým závitem G 1/2". Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít....

Kód: SQ3-1222
sq76 18 potrubni system SQ rozvody vzduchu tlak kompresor
530 Kč –3 %
425 Kč bez DPH
514 Kč / ks

Kulový kohout s přímými nástrčnými spojkami 18 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži...

Kód: SQ76-18
Přímá spojka s vnějším závitem G1" 32 mm
Tip
213 Kč –3 %
170 Kč bez DPH
206 Kč / ks

Přímá spojka s vnějším závitem G1"o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C...

Kód: SR3-1032
Koncová krabice G3/4" - 3 x G1/2"
640 Kč –2 %
513 Kč bez DPH
621 Kč / ks

Koncová krabice vstup G3/4" a výstup 3 x G1/2". Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...

Kód: TBA34-3
sq76 22 potrubni system SQ rozvody vzduchu tlak kompresor
546 Kč –2 %
438 Kč bez DPH
530 Kč / ks

Kulový kohout s přímými nástrčnými spojkami 22 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži...

Kód: SQ76-22
Přímá spojka s vnějším závitem G1 1/4" 32 mm
Tip
240 Kč –2 %
193 Kč bez DPH
233 Kč / ks

Přímá spojka s vnějším závitem G1 1/4" o průměru 32 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní...

Kód: SR3-5432
Hákové klíče pro těla spojek 50 mm
Originální díly
628 Kč –3 %
503 Kč bez DPH
609 Kč / ks

Hákové klíče pro těla spojek SICOAIR pro průměr 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...

Kód: SRBS-50
Hákové klíče pro matice spojek 50 mm
Originální díly
628 Kč –3 %
503 Kč bez DPH
609 Kč / ks

Hákové klíče pro matice spojek SICOAIR pro průměr 50 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota...

Kód: SRCS-50
Koncová krabice G1/2" - 3 x G1/2"
577 Kč –2 %
463 Kč bez DPH
560 Kč / ks

Koncová krabice vstup G1/2" a výstup 3 x G1/2". Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až...

Kód: TBA12-3
Odbočka s vnitřním závitem G1/2" 40 mm
570 Kč –2 %
457 Kč bez DPH
553 Kč / ks

Odbočka s vnitřním závitem G1/2", spojka 40 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C...

Kód: SR41-1240
90° spojka 63 mm
Tip
1 132 Kč –3 %
90° spojka 63 mm
Skladem (15 ks)
907 Kč bez DPH
1 098 Kč / ks

Koleno 90° spojka o průměru 63 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...

Kód: SR12-63
90° spojka 20 mm
Tip
224 Kč –3 %
90° spojka 20 mm
Skladem (100 ks)
179 Kč bez DPH
217 Kč / ks

Koleno 90° spojka o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...

Kód: SR12-20
Přímá spojka 20 mm 12 bar
Tip
224 Kč –3 %
179 Kč bez DPH
217 Kč / ks

Nylonová přímá spojka o průměru 20 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...

Kód: SR1-20
Zahnutá trubka 25 mm ALZB-1
Tip
447 Kč –2 %
359 Kč bez DPH
434 Kč / ks

Zahnutá trubka o průměru 25 mm. Snadná a rychlá instalace, nízký tlakový spád, odolné vůči mechanickému poškození, UV záření a korozi. Pracovní teplota -20 °C až 70 °C,...

Kód: ALZB-1-25
sq44 1222 potrubni system SQ rozvody vzduchu tlak kompresor
250 Kč –2 %
201 Kč bez DPH
243 Kč / ks

Nástrčná odbočka 28 mm pro potrubní rozvody stlačeného vzduchu s dvěma výstupy vnitřní závit 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a...

Kód: SQ44-1228
sq44 1222 potrubni system SQ rozvody vzduchu tlak kompresor
250 Kč –2 %
201 Kč bez DPH
243 Kč / ks

Nástrčná odbočka 22 mm pro potrubní rozvody stlačeného vzduchu s dvěma výstupy vnitřní závit 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a...

Kód: SQ44-1222
sq41 1228 potrubni system SQ rozvody vzduchu tlak kompresor
250 Kč –2 %
201 Kč bez DPH
243 Kč / ks

Nástrčná odbočka 28 mm pro potrubní rozvody stlačeného vzduchu s jedním výstupem vnitřní závit 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a...

Kód: SQ41-1228
sq41 1222 potrubni system SQ rozvody vzduchu tlak kompresor
250 Kč –2 %
201 Kč bez DPH
243 Kč / ks

Nástrčná odbočka 22 mm pro potrubní rozvody stlačeného vzduchu s jedním výstupem vnitřní závit 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a...

Kód: SQ41-1222
sq76 28 potrubni system SQ rozvody vzduchu tlak kompresor
1 006 Kč –2 %
807 Kč bez DPH
976 Kč / ks

Kulový kohout s přímými nástrčnými spojkami 28 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži...

Kód: SQ76-28
sq76 15 potrubni system SQ rozvody vzduchu tlak kompresor
522 Kč –2 %
419 Kč bez DPH
507 Kč / ks

Kulový kohout s přímými nástrčnými spojkami 15 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži...

Kód: SQ76-15
sqdc 28 potrubni system SQ rozvody vzduchu tlak kompresor
44 Kč –4 %
35 Kč bez DPH
42 Kč / ks

Demontážní objímka pro nástrčné spojky 28 mm v potrubních rozvodech stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není...

Kód: SQDC-28
sqdc 22 potrubni system SQ rozvody vzduchu tlak kompresor
145 Kč –2 %
117 Kč bez DPH
141 Kč / ks

Demontážní objímka pro nástrčné spojky 22 mm v potrubních rozvodech stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není...

Kód: SQDC-22
sqdc 18 potrubni system SQ rozvody vzduchu tlak kompresor
145 Kč –2 %
117 Kč bez DPH
141 Kč / ks

Demontážní objímka pro nástrčné spojky 18 mm v potrubních rozvodech stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není...

Kód: SQDC-18
sqdc 15 potrubni system SQ rozvody vzduchu tlak kompresor
145 Kč –2 %
117 Kč bez DPH
141 Kč / ks

Demontážní objímka pro nástrčné spojky 15 mm v potrubních rozvodech stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není...

Kód: SQDC-15
sq30 1228 potrubni system SQ rozvody vzduchu tlak kompresor
500 Kč –3 %
401 Kč bez DPH
485 Kč / ks

Nástrčná T-spojka 28 mm pro potrubní rozvody stlačeného vzduchu s vnitřním závitem 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při...

Kód: SQ30-1228
sq30 1222 potrubni system SQ rozvody vzduchu tlak kompresor
153 Kč –2 %
123 Kč bez DPH
149 Kč / ks

Nástrčná T-spojka 22 mm pro potrubní rozvody stlačeného vzduchu s vnitřním závitem 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při...

Kód: SQ30-1223
sq30 1222 potrubni system SQ rozvody vzduchu tlak kompresor
230 Kč –3 %
184 Kč bez DPH
223 Kč / ks

Nástrčná T-spojka 22 mm pro potrubní rozvody stlačeného vzduchu s vnitřním závitem 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při...

Kód: SQ30-1222
sq30 1215 potrubni system SQ rozvody vzduchu tlak kompresor
155 Kč –3 %
124 Kč bez DPH
150 Kč / ks

Nástrčná T-spojka 15 mm pro potrubní rozvody stlačeného vzduchu s vnitřním závitem 1/2" v odbočce. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při...

Kód: SQ30-1215
sq61 28 potrubni system SQ rozvody vzduchu tlak kompresor
334 Kč –2 %
268 Kč bez DPH
324 Kč / ks

Nástrčná zaslepovací spojka 28 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ61-28
sq61 22 potrubni system SQ rozvody vzduchu tlak kompresor
159 Kč –3 %
127 Kč bez DPH
154 Kč / ks

Nástrčná zaslepovací spojka 22 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ61-22
sq61 18 potrubni system SQ rozvody vzduchu tlak kompresor
151 Kč –3 %
121 Kč bez DPH
146 Kč / ks

Nástrčná zaslepovací spojka 18 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ61-18
sq61 15 potrubni system SQ rozvody vzduchu tlak kompresor
147 Kč –3 %
117 Kč bez DPH
142 Kč / ks

Nástrčná zaslepovací spojka 15 mm pro potrubní rozvody stlačeného vzduchu. Jednoduchý nástrčný systém SQ, který je možno znovu rozebrat a použít. Při montáži není nutné používat...

Kód: SQ61-15
