Hrubý filtr CHP4B-010 – 420 bar, G 3/4", 3 250 l/min 15 mikronů · třída 8 · 420 bar
Kód: CHP4B-010.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

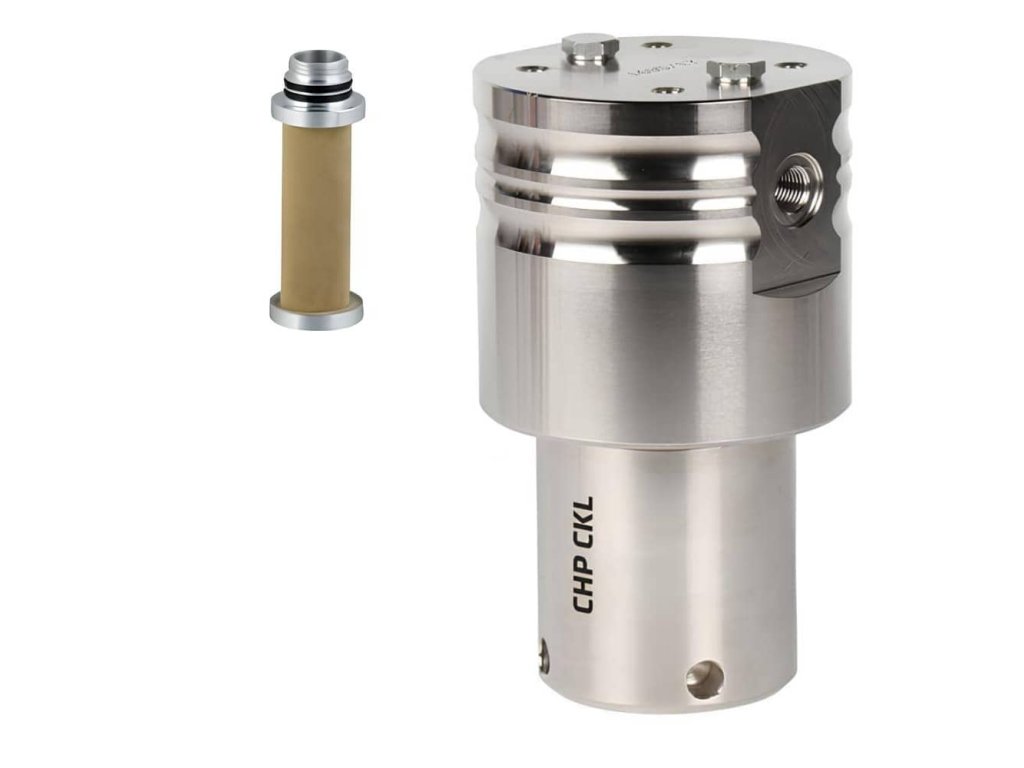

Hrubý vysokotlaký filtr se sintrovanou vložkou CHP4B-010 zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Má závit G 3/4", průtok 3 250 l/min při 7 bar a pracovní tlak do 420 bar.
Patří do řady vysokotlakých filtrů CHP4 mezi hrubé filtry CHP4B: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/4" (vnitřní trubkový závit) |
| Průtok při 7 bar | 3 250 l/min (195 Nm³/h) |
| Pracovní tlak | 420 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 15 µm |
| Třída ISO 8573-1 | 8-x-x |
| Výměna vložky | čistí se v ultrazvukové lázni nebo profouknutím proti směru proudění, podle potřeby se vymění |

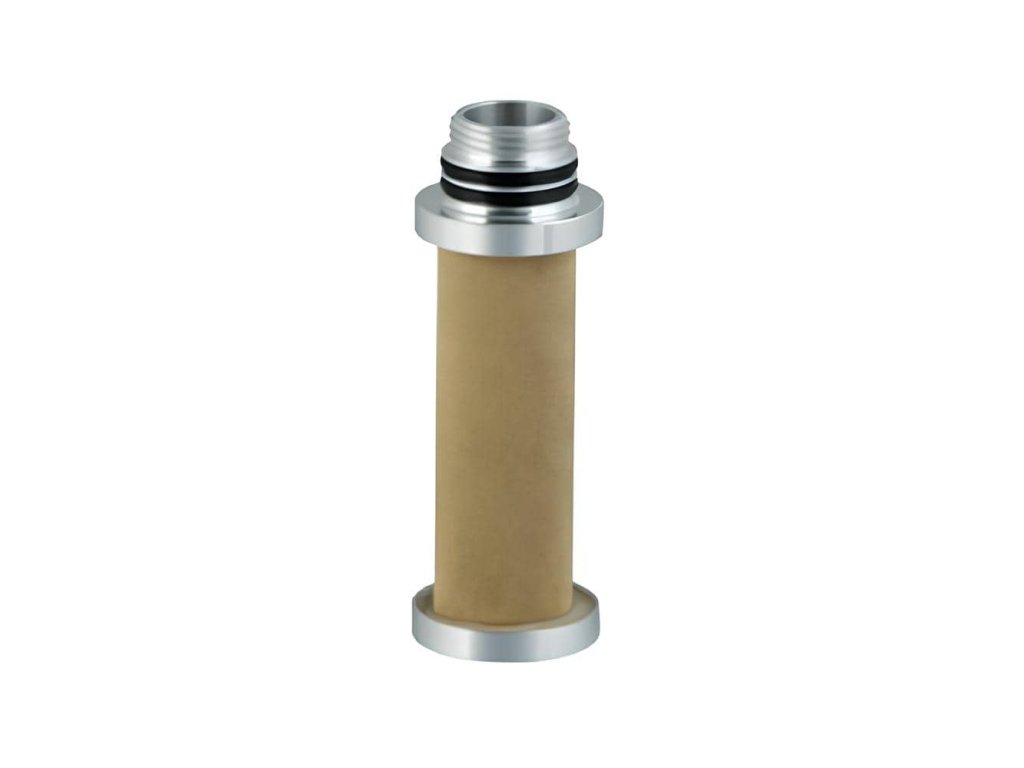

| Vložka | CHPB-010V |
| Materiál vložky | sintrovaná mosaz |
| Těleso | uhlíková ocel s chemickým niklováním |
| Výška A | 254 mm |
| Šířka hlavy B | 118 mm |
| Největší šířka C | 129 mm |
| Od horní hrany D | 36 mm |
| Hmotnost | 16,1 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry
Těleso je z uhlíkové oceli ANSI A-105 s chemickým niklováním, armatury a šrouby jsou z nerezové oceli 1.4404, těsnění z FKM s opěrným kroužkem z PTFE. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 254 mm, šířka hlavy B 118 mm, největší šířka C 129 mm a od horní hrany D 36 mm. Hmotnost 16,1 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 | 39 000 | 39 000 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | CHPB-010V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WM |
| Odlučovač vody před filtr | cyklónové odlučovače CHP |
Kam ho zařadit
Patří na začátek filtrace, před základní filtr CHP4P nebo prachový filtr CHP4R.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Hrubé vysokotlaké filtry CHP4B se sintrovanou vložkou do 420 bar |
|---|---|
| Provedení: | Hrubý filtr |
| Tlak: | 420 bar |
| Připojení: | 3/4" |
| Rozměry: | 254 × 118 × 129 mm |
| Filtrace: | 15 µm |
| Filtrační vložka: | CHPB-010V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 3 250 l/min |
| Třída kvality - pevné nečistoty: | 8 |
