Hrubý filtr PFN25-240 – 14 bar, G 3", 60 000 l/min nerezové sítko 25 mikronů · 14 bar
Kód: PFN25-240.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Hrubý procesní filtr se sítkem PFN25-240 zachytí hrubé pevné nečistoty větší než 25 µm a chrání jemnější stupně za sebou. Má připojení G 3" (vnitřní trubkový závit), průtok 60 000 l/min při 7 bar a pracovní tlak do 14 bar.
Patří do řady procesních filtrů PF mezi hrubé filtry PFN25: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3" (vnitřní trubkový závit) |
| Průtok při 7 bar | 60 000 l/min (3 600 Nm³/h) |
| Pracovní tlak | 14 bar |
| Teplota vložky | +1,5 až +150 °C |
| Jemnost filtrace | 25 µm |
| Výměna vložky | nejméně jednou za 12 měsíců |

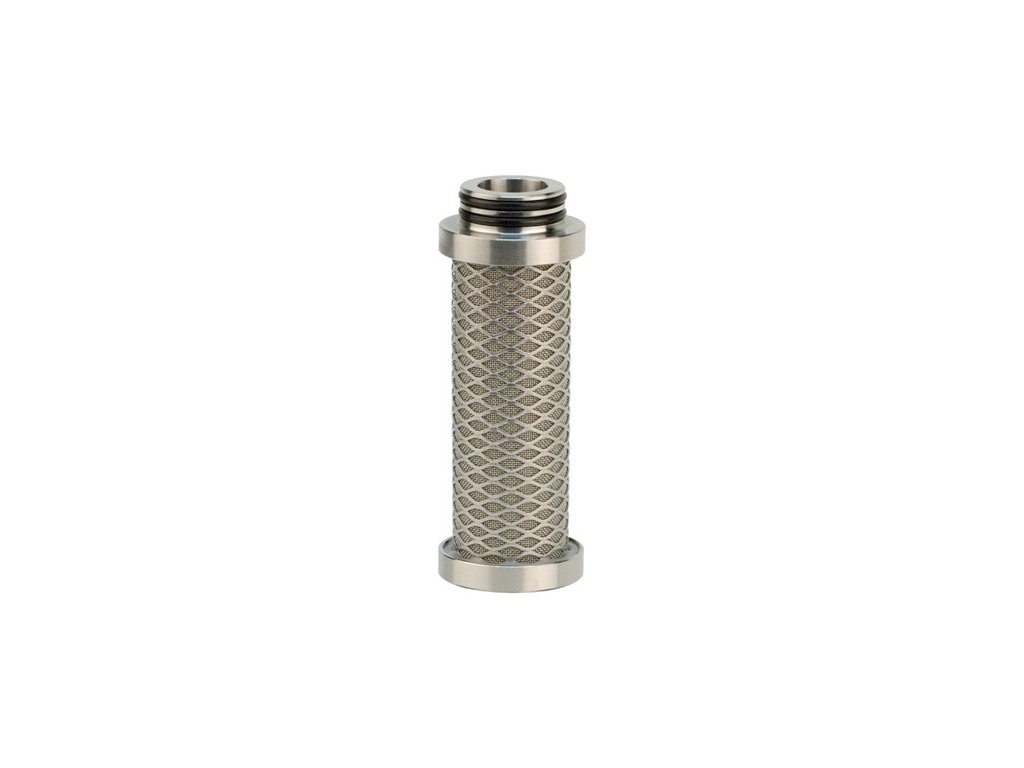

| Vložka | PFN25-240V |
| Materiál vložky | nerezové sítko 1.4301 |
| Provedení vložky | vinutá |
| Těleso | nerezová ocel 1.4404 |
| Výška A | 1 041 mm |
| Šířka přes přípojky B | 256 mm |
| Průměr tělesa C | 168,3 mm |
| Hmotnost | 18,5 kg |
| Vypouštění kondenzátu E | závit G 1/4" ve dně |
| Odpouštění kondenzátu | objednává se zvlášť |
Těleso a rozměry
Těleso je z nerezové oceli 1.4404, na přání z 1.4301, s vnějším povrchem leštěným do Ra 1,6 a těsněním EPDM (na přání FKM nebo silikon). Snese −20 až +150 °C; skutečná mez závisí na těsnění a vložce.
Podle výrobce: výška A 1 041 mm, šířka přes přípojky B 256 mm, průměr tělesa C 168,3 mm. Hmotnost 18,5 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 14 bar je to 1,88:
| Tlak (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Průtok (l/min) | 37 800 | 60 000 | 82 800 | 112 800 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | PFN25-240V |
| Odpouštění kondenzátu (objednává se zvlášť) | AOK20SS |
Kam ho zařadit
Patří na začátek filtrace, před základní filtr PFN5 nebo sintrovaný předfiltr PFI1.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Nerezové procesní filtry PF do 14 bar, G 1/4" až DN200 |
|---|---|
| Provedení: | Hrubý filtr |
| Tlak: | 14 bar |
| Připojení: | 3" |
| Rozměry: | 1 041 × 256 × 168,3 mm |
| Filtrace: | 25 µm |
| Filtrační vložka: | PFN25-240V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 1 |
| Pracovní teplota: | +1,5 / +150 °C |
| Průtok: | 60 000 l/min |
