Tandemkompressor Pro Line B59B-2x4-500FT, 500 l, 400 V Zwei Aggregate B59B, 2 × 4 kW an 400 V, Ansaugleistung 1.306 l/min bei 1.400 U/min, 11 bar, liegender Behälter 500 l, 100 dB Lwa / 80 dB in 4 m
Artikelnummer: B59B-2X4-500FT
Verwandte Produkte
Produktdetailbeschreibung
2 × B59B · 2 × 4 kW · 500 l · 1.306 l/min · 11 bar · 400 VDas kleinste Tandem der Reihe — und die Maschine, die Sie auf allen Detailbildern sehen. Der B59B-2x4-500FT saugt 1.306 l/min an — mit zwei Gusseisen-Aggregaten B59B bei 1.400 U/min, jedes mit eigenem 4-kW-Motor — und füllt den liegenden 500-l-Behälter auf 11 bar; 100 dB Lwa, in 4 m 80 dB. Für die Schlosserei oder Schreinerei, in der alle von der Luft abhängen: In ruhigen Phasen läuft ein Aggregat, in der Spitze beide, und beim Ölwechsel arbeitet die Werkstatt weiter.
Warum zwei Aggregate B59B statt eines B70
Ein Aggregat B70 mit 7,5 kW liefert 1.210 l/min — fast so viel wie zwei B59B zusammen. Der Unterschied liegt darin, wie die Ansaugleistung genutzt wird: Beim Tandem schaltet sich der zweite Motor nur bei der Spitze zu, und den Rest der Schicht läuft die Maschine mit der halben Ansaugleistung von 653 l/min und einem 4-kW-Motor. Ist ein Aggregat im Service, hält das andere die Werkstatt in Gang. Auf dem 500-l-Behälter mit einer Stellfläche von 2.030 × 670 mm belegt die Maschine denselben Platz wie ein Fünfhunderter mit einem Aggregat; die Luft geht über den Kugelhahn ins Druckluftnetz, der Regler mit Filter gehört an den Arbeitsplatz.
Ausstattung und Details
Was der B59B-2x4-500FT ab Werk kann
- zwei zweistufige Aggregate B59B mit Zylindern aus Gusseisen und Zwischenkühler, ölgeschmiert, jedes mit Ölschauglas; Keilriemenantrieb mit Untersetzung auf 1.400 U/min unter Riemenabdeckungen aus Blech
- zwei Drehstrom-Elektromotoren 4 kW (5,5 hp), 400 V / 50 Hz, Thermoschutz; der zweite Motor startet zeitversetzt
- Ansaugleistung 2 × 653 = 1.306 l/min, Druck 11 bar, Nachkühler am Ausgang jedes Aggregats
- gemeinsamer Druckschalter mit Manometer und Zeitrelais — die Aggregate schalten sich je nach Luftverbrauch zu, beim Service eines Aggregats läuft das andere

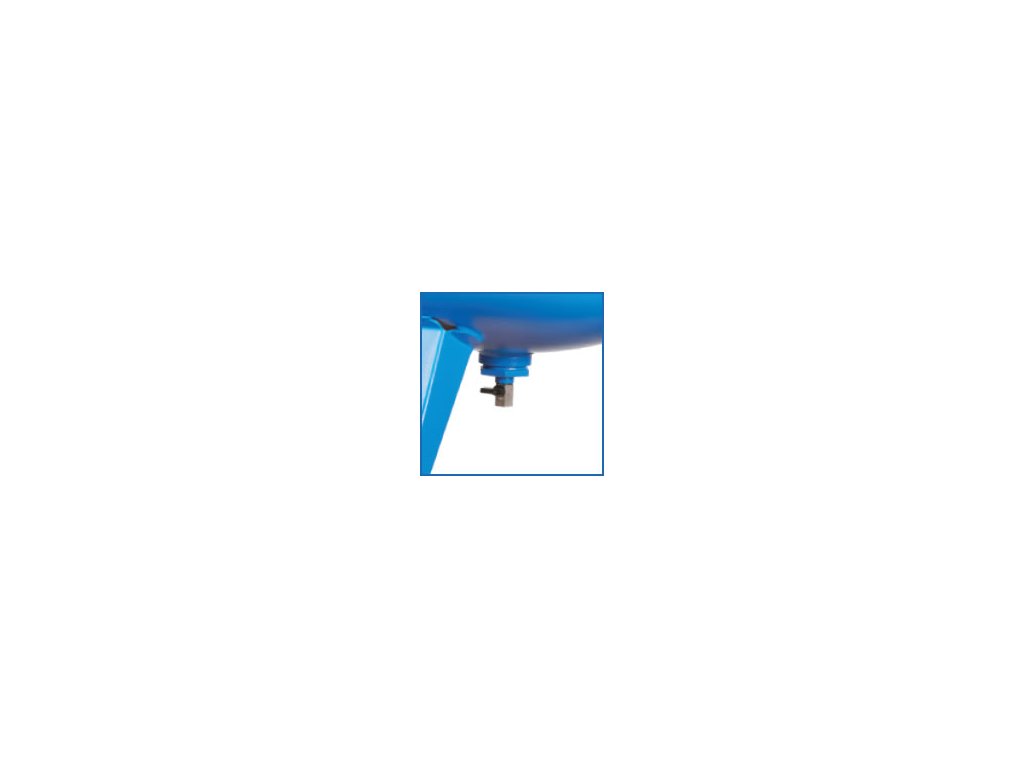

- liegender Behälter 500 l auf Standfüßen mit Bohrungen zum Verankern, Sicherheitsventil, Kondensatablassventil im Boden; Luftausgang über Kugelhahn ins Druckluftnetz (Regler, Filter und Schnellkupplungen am Arbeitsplatz)
- Lärm 100 dB Lwa, in 4 m 80 dB
- QR-Code AirTube auf dem Behälter öffnet Servicevideos; Garantie 2 Jahre (Verlängerung auf 3 Jahre gegen Aufpreis), auf den Behälter 10 Jahre gegen Durchrosten
Details der Maschine
Wohin weiter, wenn der B59B-2x4-500FT nicht passt
Dieselben 4-kW-Motoren, aber die größeren Aggregate B60 bei 1.100 U/min hat der B60-2x4-500FT; mehr Luft aus demselben Behälter liefert mit 5,5-kW-Motoren der B60-2x5,5-500FT. Ein einzelnes Aggregat B59B auf demselben Behälter führen wir als B59B-4-500FT mit einem Aggregat. Wenn eines der Aggregate nach Jahren zu tauschen ist, kaufen Sie es einzeln als Kompressoraggregat B59B; den Vergleich mit dem Rest der Reihe finden Sie in der Übersicht aller sechs Tandems.
Die Werte gelten für den Betrieb an 50 Hz. Die Ansaugleistung ist die Summe der Luftmenge, die beide Aggregate ansaugen; wie viel davon beim Werkzeug ankommt, hängt von Druck und Behälter ab. Die Leistung ist die Summe beider Motoren. Der Lärm ist als Schallleistungspegel Lwa und als Schalldruck in 4 m Abstand von der Maschine angegeben. Die Maße sind die Maße der Maschine ohne Verpackung. Ein Kolbenkompressor arbeitet in Zyklen (Nachfüllen des Behälters und Pause), nicht im Dauerbetrieb.
Ventilek rät
Das kleinste Tandem für die Werkstatt, in der ohne Luft alle stehen: zwei Aggregate B59B, das zweite springt in der Spitze an, und beim Service des ersten steht nichts still.
Zusätzliche Parameter
| Kategorie: | Druckluftkompressoren |
|---|---|
| Garantie: | 2 Jahre |
| EAN: | 8024900505122 |
| Kompressortyp: | Kolbenkompressor |
| Druck: | 11 bar |
| Saugleistung: | 1.306 l/min |
| Liefermenge: | 1.006 l/min |
| Druckbehältervolumen: | 500 L |
| Druckbehälterkonstruktion: | Landschaft |
| Verbindung: | Kugelhahn 1/2" |
| Leistungsaufnahme des Motors: | 8 kW |
| Netzspannung: | 400/50 V/Hz |
| Drehzahl: | 1 400 ot/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 2 – Zweistufiger Kompressor |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 100 dB - Niedrig, 80 dB - Lwp(4m) |
| Gewicht: | 323 kg |
| Zubehör: | Kugelhahn |
| Motor: | Elektrisch |
| Schallisoliert: | NEIN |
| Fahren: | Keilriemen |
| Lufttrockner: | Nein |
| Verwenden: | Professional |
| Gebäude: | Stationär |
| Abmessungen: | 2.030 × 670 × 1.400 mm |
