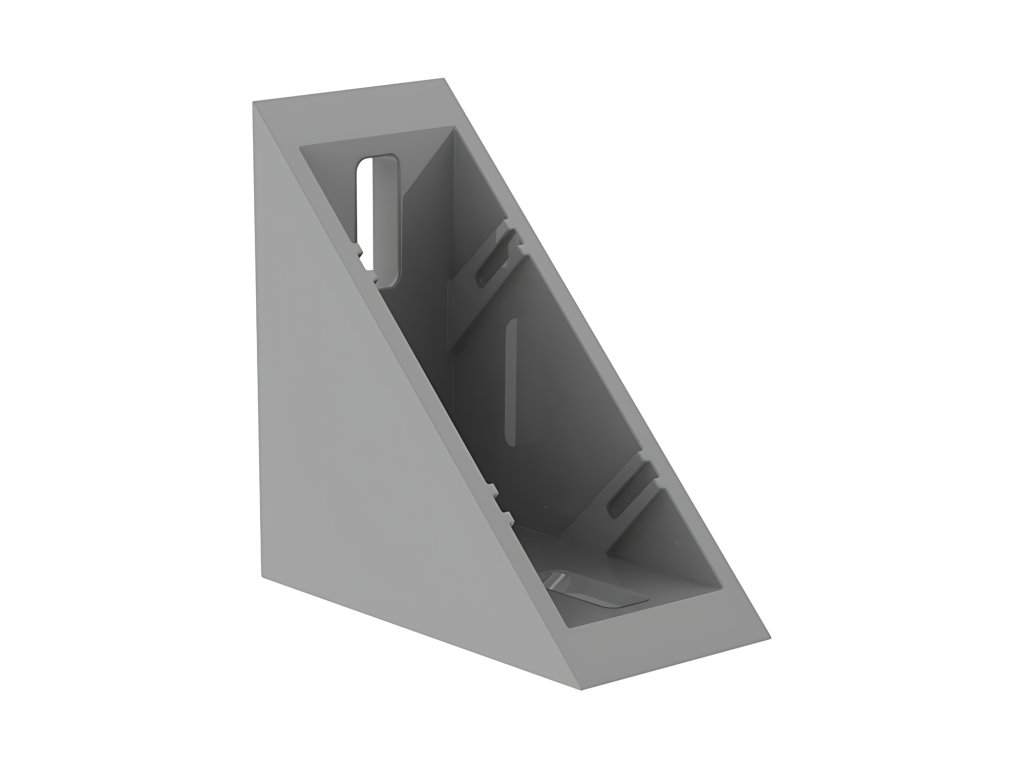

Úhelník 90°, 38,5x76, M8, s jazýčky, šedá barva
Kód: 084.305.048.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

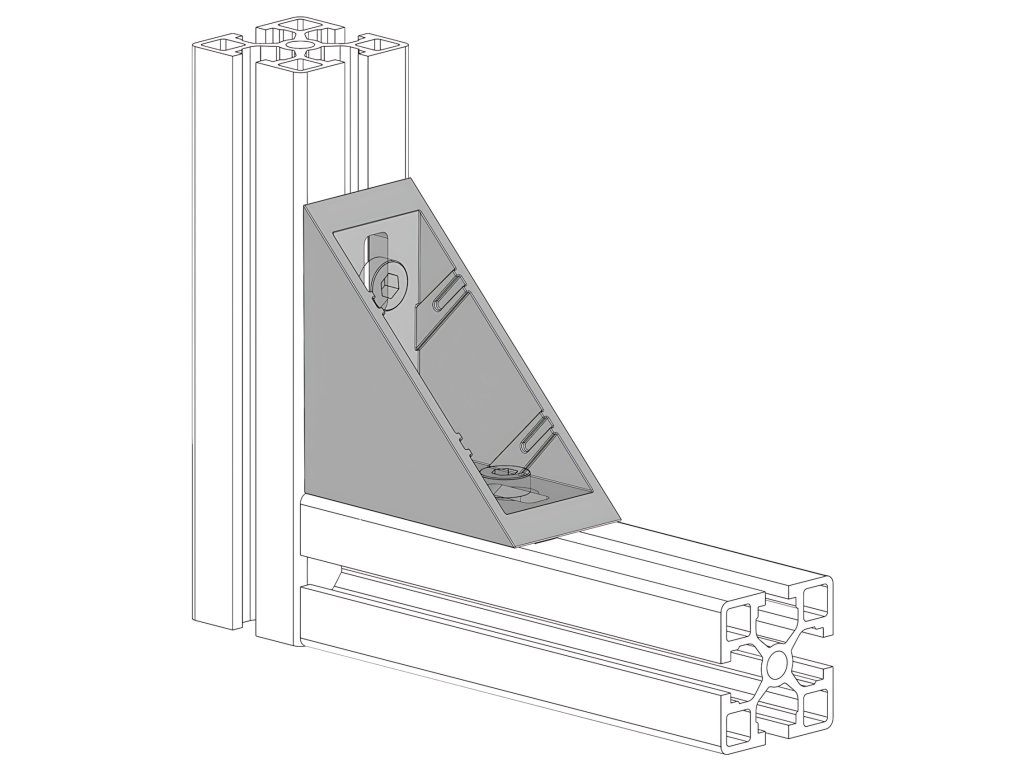

Univerzální úhelník s úhlem 90° a rozměry 38,5x76 pro spojování profilů z vnější strany pomocí šroubů M8x20.
Vhodné zejména pro profily s řezem 40x80.
Vybavený vodicími jazýčky do drážky 8 mm pro vylepšení pevnosti spoje.
Vysoké provedení pro fixaci 8 šrouby a s bočními příčkami zajišťuje vysokou pevnost spoje.
Šrouby nejsou součástí dodávky.
Vyrobené ze zinkové slitiny zamak, lakované šedou barvou v odstínu RAL 9006.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| ALU | 303876 | |
| ALV | WINSTZ8080ZN | sada včetně šroubů M8x18, matic do drážky IM40-8 a krytky |
| FMS | 05.01981.00 | |
| FMS | 05.01981.05 | sada se šrouby a maticemi do drážky IM 40-8 |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Doplňkové parametry
| Kategorie: | Úhelníky 90° AC |
|---|---|
| Záruka: | 2 roky |
| Materiál: | Zinková slitina |
| Otvory (mm): | 8,5 |
| Série: | AC 40-8, IM 40-8 |
| Skladem: | Externí sklad |
| Šířka (mm): | 38,5 |
| Výška (mm): | 76 |
| Pro šrouby: | M8×20 |
| Barva: | šedá |
| Hmotnost (g): | 270 |
90° úhelníky Alusic
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
ALUSIC je italský výrobce modulárních konstrukčních systémů z hliníku a uhlíkových vláken z Mondovì, na trhu přes 40 let. Z jeho profilů a spojovacích dílů postavíte pracovní stoly, rámy strojů a linek, ochranné kryty, oplocení i schodiště.
U nás najdete tři řady profilů s příslušenstvím: AC s drážkami 6 a 8 mm, BH s drážkami 6, 8 a 10 mm a IM s drážkami 5, 6 a 8 mm. K nim šrouby a matice do drážky, spojky, úhelníky, podstavce, kolečka, díly pro dvířka a LED světla do drážky.
Katalogy v češtiněŘady a příslušenství ALUSIC
Profily AC
Nejširší řada. Přes 150 tvarů profilů s řezem 30, 40 a 45 mm a drážkami AC 30-6, 40-8 a 45-8.
- stovky spojovacích dílů
- díly pro oplocení, dvířka a kryty
- katalog v češtině ke stažení
Profily BH
Od lehkých po těžké. Profily s řezem 20 až 50 mm a drážkami BH 20-6, 30-8, 40-10, 45-10 a 50-10.
- pět modulových velikostí
- lehká i těžká provedení
- katalog v češtině ke stažení
Profily IM
Kompaktní řada. Profily s řezem 20, 30 a 40 mm a drážkami IM 20-5, 30-6 a 40-8.
- od tenkých po těžké profily
- záslepky, matice, spojky a úhelníky
- katalog v češtině ke stažení
LED světla HT
Světlo přímo v drážce. LED světla se vloží do drážky 8 mm a konstrukce zůstane štíhlá.
- délky 250 až 3000 mm
- čtyři barevná provedení
- krytí IP 55
Dvířka a kryty strojů
Závěsy, madla, zámky. Díly pro dvířka v krytech strojů: závěsy, madla, zámky, magnety, plynové pružiny a koncové spínače.
- pro profily s drážkou AC
- pro BH a IM v jejich řadách
- i protiváhy a zarážky
Nevíte, kterou řadu zvolit? Všechny řady profilů, LED osvětlení a příslušenství najdete v jedné kategorii.
Všechny hliníkové profilyŘady profilů vedle sebe
| Řada, řez profilu, drážky a použití | |||
|---|---|---|---|
| Řada | Základní řez | Drážky | Typické použití |
| AC | 30×30, 40×40 a 45×45 mm | AC 30-6, AC 40-8, AC 45-8 | stoly, oplocení, kryty a dvířka |
| BH | 20×20 až 50×50 mm | BH 20-6, 30-8, 40-10, 45-10, 50-10 | lehké i velmi nosné konstrukce |
| IM | 20×20, 30×30 a 40×40 mm | IM 20-5, 30-6, 40-8 | lehké i nosné konstrukce, kryty strojů |
Čísla za písmeny řady udávají řez a šířku drážky, např. AC 45-8 je řez 45 mm s drážkou 8 mm.
Jak vybrat profil a díly
1. Zvolit řadu
Držte se jedné řady. Šrouby, matice a spojky musí odpovídat tvaru drážky profilu.
2. Zvolit velikost
Podle zatížení vyberte řez profilu a provedení: tenké a lehké pro rámy a kryty, těžké pro nosné konstrukce.
3. Spojit
Profily spojte úhelníky, spojkami nebo spojovacími deskami, matice zasuňte do drážky.
4. Doplnit
Konstrukci dokončete záslepkami, podstavci nebo kolečky, panely, dvířky a LED osvětlením.
Časté otázky
- Jaký je rozdíl mezi řadami AC, BH a IM?
- Liší se tvarem drážky a velikostmi. Některé díly jsou společné pro více řad, vždy ale zkontrolujte, pro jakou drážku jsou určené.
- Najdu katalog profilů v češtině?
- Ano. V kategoriích řad AC, BH a IM a LED osvětlení HT najdete katalog výrobce v češtině ve formátu PDF.
- Co znamená tenký, lehký a těžký profil?
- Profily se stejným řezem a drážkou se liší průřezem stěn. Těžký profil unese víc, lehký a tenký ušetří hmotnost.
- Jak LED světlo do profilu namontovat?
- Světlo HT se vloží přímo do drážky 8 mm a připojí ke zdroji napětí. Zdroj volíte podle délky světel, například 20 W pro délky 250 až 1000 mm.
- Jak profily přesně vrtat?
- V kategoriích Opracování profilů najdete vrtací přípravky, které vymezí místo vrtání, vrtáky a lepidla pro lepené spoje. Výrobce umí profily opracovat i automaticky podle souborů STEP.
- Vyrábí ALUSIC i jiné systémy?
- Ano. Výrobce má také systém EVO SP pro ochranné kryty, schodiště a plošiny IS, profily z uhlíkových vláken, dopravníky, lineární osy, jeřábové dráhy, trubky a spojky pro štíhlou výrobu, konstrukce pro fotovoltaiku a rozvody stlačeného vzduchu SICOMAT.
Katalogy řad AC, BH, IM a LED osvětlení HT v češtině najdete ke stažení v kategoriích řad. Firemní a produktová videa má výrobce na svém kanálu YouTube.
