Medicínské vakuové filtry M-VAC pro zdravotnická vakua
Medicínské vakuové filtry M-VAC jsou určené pro zdravotnická vakua. Zachytí bakterie a další pevné i kapalné nečistoty ze sací strany vývěvy, chrání čerpadlo a brání šíření nákazy do okolí.
Zachycená kapalina se shromáždí v průhledné nádobce, kterou lze vyjmout a sterilizovat. Řada má 21 velikostí se závitem G 1/8" až 3" nebo přírubami DN80 až DN150, průtok 1,25 až 787 Nm³/h při atmosférickém tlaku a vložku 0,1 µm.
Velikosti M-VAC
| Velikosti M-VAC | ||||||
|---|---|---|---|---|---|---|
| Filtr | Připojení | Průtok | Rozměry A × B × D | Hmotnost | Vložka | Nádobka |
| MVAC-0006 | 1/8" | 1,25 Nm³/h (21 l/min) | 105 × 55 × 50 mm | 0,23 kg | MVAC-0006V | MVAC-N1 |
| MVAC-0016 | 1/4" | 2,25 Nm³/h (38 l/min) | 125 × 55 × 70 mm | 0,24 kg | MVAC-0016V | MVAC-N1 |
| MVAC-0026 | 1/4" | 3,13 Nm³/h (52 l/min) | 145 × 73 × 50 mm | 0,42 kg | MVAC-0026V | MVAC-N1 |
| MVAC-0036 | 3/8" | 3,75 Nm³/h (63 l/min) | 145 × 73 × 50 mm | 0,42 kg | MVAC-0026V | MVAC-N1 |
| MVAC-0046 | 1/4" | 4,37 Nm³/h (73 l/min) | 189 × 88 × 60 mm | 0,7 kg | MVAC-0046V | MVAC-N1 |
| MVAC-0056 | 3/8" | 7,5 Nm³/h (125 l/min) | 192 × 88 × 60 mm | 0,7 kg | MVAC-0046V | MVAC-N1 |
| MVAC-0076 | 1/2" | 9,8 Nm³/h (163 l/min) | 192 × 88 × 60 mm | 0,7 kg | MVAC-0076V | MVAC-N1 |
| MVAC-0106 | 3/4" | 15 Nm³/h (250 l/min) | 262 × 88 × 80 mm | 0,8 kg | MVAC-0106V | MVAC-N1 |
| MVAC-0186 | 1" | 24,8 Nm³/h (413 l/min) | 264 × 125 × 100 mm | 1,8 kg | MVAC-0186V | MVAC-N1 |
| MVAC-0306 | 1" | 41,9 Nm³/h (698 l/min) | 364 × 125 × 120 mm | 2,5 kg | MVAC-0306V | MVAC-N1 |
| MVAC-0476 | 1 1/2" | 63,8 Nm³/h (1 063 l/min) | 464 × 125 × 140 mm | 2,5 kg | MVAC-0476V | MVAC-N1 |
| MVAC-0706 | 1 1/2" | 97,5 Nm³/h (1 625 l/min) | 644 × 125 × 160 mm | 3,2 kg | MVAC-0706V | MVAC-N1 |
| MVAC-0946 | 2" | 125 Nm³/h (2 083 l/min) | 696 × 164 × 520 mm | 5,1 kg | MVAC-0946V | MVAC-N2 |
| MVAC-1506 | 2" | 187,5 Nm³/h (3 125 l/min) | 943 × 164 × 770 mm | 7,1 kg | MVAC-1506V | MVAC-N2 |
| MVAC-1756 | 2 1/2" | 210 Nm³/h (3 500 l/min) | 943 × 164 × 770 mm | 6,9 kg | MVAC-1506V | MVAC-N2 |
| MVAC-2006 | 3" | 270 Nm³/h (4 500 l/min) | 801 × 242 × 630 mm | 12,9 kg | MVAC-2006V | MVAC-N2 |
| MVAC-2406 | 3" | 345 Nm³/h (5 750 l/min) | 998 × 242 × 780 mm | 14 kg | MVAC-2406V | MVAC-N2 |
| MVAC-B240 | DN80 | 275 Nm³/h (4 583 l/min) | 1 170 × 450 × 650 mm | 61 kg | MVAC-1506V | MVAC-N3 |
| MVAC-B300 | DN100 | 394 Nm³/h (6 567 l/min) | 1 340 × 560 × 650 mm | 115 kg | 2 × MVAC-1506V | MVAC-N3 |
| MVAC-B450 | DN125 | 587 Nm³/h (9 783 l/min) | 1 340 × 560 × 650 mm | 123 kg | 3 × MVAC-1506V | MVAC-N3 |
| MVAC-B600 | DN150 | 787 Nm³/h (13 117 l/min) | 1 425 × 620 × 650 mm | 178 kg | 4 × MVAC-1506V | MVAC-N3 |
Průtok při atmosférickém tlaku. Přírubové velikosti B240 až B600 mají 1 až 4 vložky MVAC-1506V. Rozměry podle technického listu výrobce.
#showmore#
Velikosti
Závitové velikosti 0006 až 2406 mají jednu vložku. Přírubové velikosti pro velké průtoky mají v tělese 1 až 4 stejné vložky.
Rozměry a místo pro výměnu vložky
Pod filtrem nechte volné místo D pro výměnu vložky a nádobky.
Nádobky
Průtok při podtlaku
Průtoky platí pro atmosférický tlak. Při výběru vynásobte průtok systému faktorem C2 podle absolutního tlaku v potrubí.
| Korekce průtoku podle podtlaku v potrubí | |||
|---|---|---|---|
| Absolutní tlak | Podtlak proti atmosféře | Skutečný průtok filtru (× C1) | Průtok systému při výběru (× C2) |
| 1 000 mbar | 0 mbar | 1 | 1 |
| 900 mbar | 100 mbar | 0,9 | 1,1 |
| 800 mbar | 200 mbar | 0,8 | 1,25 |
| 700 mbar | 300 mbar | 0,7 | 1,43 |
| 600 mbar | 400 mbar | 0,6 | 1,67 |
| 500 mbar | 500 mbar | 0,5 | 2 |
| 400 mbar | 600 mbar | 0,4 | 2,5 |
| 300 mbar | 700 mbar | 0,3 | 3,33 |
| 200 mbar | 800 mbar | 0,2 | 5 |
| 100 mbar | 900 mbar | 0,1 | 10 |
| 50 mbar | 950 mbar | 0,05 | 20 |
| 20 mbar | 980 mbar | 0,02 | 50 |
Kde se M-VAC používají
Výrobce je určuje pro operační sály, porodnice, zubní ordinace, patologické laboratoře, farmacii a pitevny.
Ventilek radí
Nádobku vyprazdňujte včas. Zachycená kapalina může být infekční — nádobku vyjměte, vyprázdněte a sterilizujte podle provozního řádu vašeho pracoviště.
- Co je součástí filtru M-VAC?
- Těleso, vložka, kohout a průhledná nádobka na zachycenou kapalinu.
- Jak poznám, kdy vyměnit vložku?
- Ukáže to diferenční manometr VPG 40, který měří tlakovou ztrátu na vložce.
- Kterou nádobku potřebuji?
- N1 pro velikosti 0006 až 0706, N2 pro 0946 až 2406 a N3 pro přírubové B240 až B600.
Řazení produktů
Výpis produktů
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 97,5 Nm³/h (1 625 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...

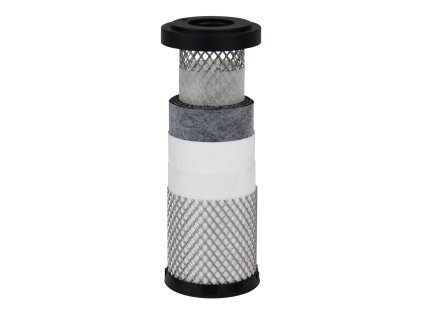

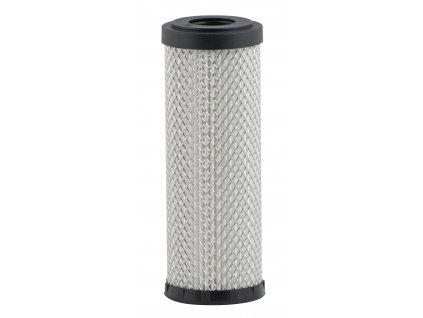

Náhradní medicínská vložka 0,1 µm do vakuových filtrů M-VAC.
Náhradní medicínská vložka 0,1 µm do vakuových filtrů M-VAC.
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 1,25 Nm³/h (21 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 2,25 Nm³/h (38 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 3,13 Nm³/h (52 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 3,75 Nm³/h (63 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 4,37 Nm³/h (73 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 7,5 Nm³/h (125 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 9,8 Nm³/h (163 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 15 Nm³/h (250 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 24,8 Nm³/h (413 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 41,9 Nm³/h (698 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 63,8 Nm³/h (1 063 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 125 Nm³/h (2 083 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 187,5 Nm³/h (3 125 l/min) při atmosférickém tlaku, 20 až 2 000 mbar...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 210 Nm³/h (3 500 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 270 Nm³/h (4 500 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 345 Nm³/h (5 750 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 275 Nm³/h (4 583 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 394 Nm³/h (6 567 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 587 Nm³/h (9 783 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...
Zachytí bakterie a další pevné i kapalné nečistoty ze sání vývěvy, kapalinu do průhledné nádobky. Průtok 787 Nm³/h (13 117 l/min) při atmosférickém tlaku, 20 až 2 000 mbar abs.,...

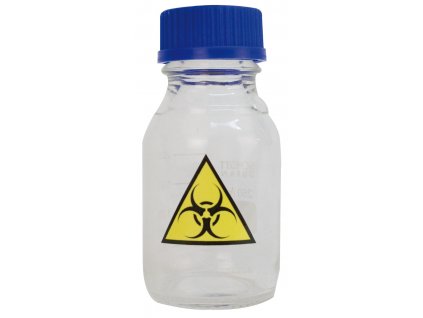

Průhledná nádobka zachytí kapalinu z filtru M-VAC; lze ji vyjmout a sterilizovat.
