Vroubkovaný klínový řemen QD4A-1307
Kód: QD4A-1307.svg?676e60b7){kind=small}
Detailní popis produktu

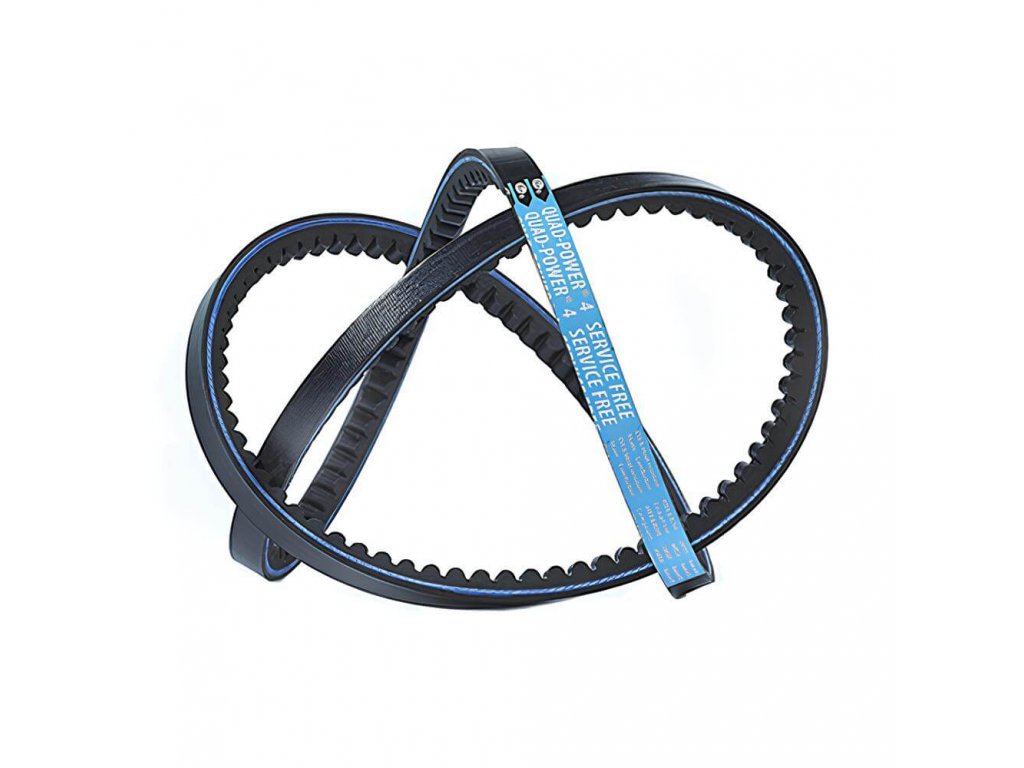

Vroubkovaný klínový řemen QD4A-1307
- úzké vroubkované klínové řemeny s rozměry řezu podle DIN 7753
- vyrobeno z pryže EPDM s teplotní odolností -50 až +130 °C, pevnostní polyesterové PES kordy
- bezúdržbové provedení se speciální konstrukcí bez nutnosti napínání po dobu 3 let
- určeno pro aplikace na kompresorech, čerpadlech, agregátech, alternátorech, pilách a u rozličných výrobních strojů
Doplňkové parametry
| Kategorie: | Vroubkované klínové řemeny QD4A - DIN 7753 |
|---|---|
| Materiál: | EPDM |
| Norma: | DIN 7753 |
| Délka řemene: | 1 307 mm |
| Počet klínů: | 1 |
| Řez řemene: | XPA 13 × 10 |
| Typ řemene: | Vroubkovaný |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Gates je americký výrobce řemenů a hadic. Firma vznikla v roce 1911, sídlí v Denveru a pracoviště má v Severní i Jižní Americe, Evropě, Asii a Austrálii. U nás od Gates najdete hlavně klínové řemeny pro kompresory, čerpadla a stroje a dvě hadice: pro paliva a pro páru.
Řemeny máme ve čtyřech provedeních: hladké podle DIN 2215, úzké vroubkované podle DIN 7753 z pryže CR nebo z EPDM a víceklínové podle ISO 9932. U každého řemenu je v parametrech profil a délka, u hladkých i kód, takže náhradu snadno dohledáte podle starého řemenu.
Řemeny podle DIN a ISOŘemeny a hadice Gates
Hladké klínové řemeny
Klasický řemen pro kompresory a čerpadla. Pryž SBR s pevnostními polyesterovými kordy, rozměry řezu podle DIN 2215.
- profily Z, A, B a C
- délky od 435 do 5770 mm
- pracovní teplota −30 až +70 °C
Úzké vroubkované řemeny
Úzký profil s vroubky. Pryž CR s polyesterovými kordy, rozměry řezu podle DIN 7753.
- profily SPZ a SPB
- SPZ od 560 do 2800 mm
- SPB od 1250 do 2500 mm
Vroubkované řemeny z EPDM
Do tepla i mrazu, bez dopínání. Úzké vroubkované řemeny z pryže EPDM podle DIN 7753 v bezúdržbovém provedení.
- profily XPZ, XPA a XPB
- teplota −50 až +130 °C
- není potřeba je dopínat
Víceklínové řemeny
Několik klínů na jednom řemenu. Plochý řemen z pryže CR s polyesterovými kordy, profily podle ISO 9932.
- profily PJ, PL a PM
- délky od 508 do 9931 mm
- hladký chod, snadné dopínání
Hadice pro paliva Fuel Profi
Beztlaká hadice na benzín a oleje. Průhledná zelená hadice z měkčeného PVC, elektricky vodivá.
- vyhovuje EN 12115 a EN 1761
- průměry od 4/2 do 22/16 mm
- i pro vodu, vzduch a chladicí emulze
Hledáte hadici na vzduch, hadicové spony nebo navíjecí buben? Všechno pro rozvody vzduchu, vody a dalších médií najdete v kategorii Hadice.
Všechny hadiceŘemeny a hadice Gates vedle sebe
| Provedení, materiál, teplota a norma | ||||
|---|---|---|---|---|
| Typ | Profil / průměr | Materiál | Teplota | Norma, tlak |
| Hladké řemeny DCZ, DCA, DCB, DCC | Z, A, B, C | SBR, polyesterové kordy | −30 až +70 °C | DIN 2215 |
| Vroubkované řemeny SHZ, SHB | SPZ, SPB | CR, polyesterové kordy | – | DIN 7753 |
| Vroubkované řemeny QD4Z, QD4A, QD4B | XPZ, XPA, XPB | EPDM, polyesterové kordy | −50 až +130 °C | DIN 7753 |
| Víceklínové řemeny MPJ, MPL, MPM | PJ, PL, PM | CR, polyesterové kordy | – | ISO 9932 |
| Hadice Fuel Profi PVC | 4/2 až 22/16 mm | měkčené PVC | −10 až +60 °C | beztlaká, EN 12115, EN 1761 |
| Hadice Steam Profi 210 | 25/13 až 67/51 mm | EPDM, 2 ocelové oplety | do +210 °C | 18 bar, EN ISO 6134 |
Rozměr řezu řemenu (šířka × výška) a délku najdete u každého výrobku v parametrech. Pomlčka znamená, že teplotu u výrobku neuvádíme.
Jak řemen vybrat a vyměnit
1. Zjistit profil a délku
Označení najdete na hřbetu starého řemenu, třeba A109 nebo SPZ 2800. U nás má každý řemen v parametrech profil, délku a rozměr řezu.
2. Povolit napínání
Posuňte motor nebo napínák tak, aby šel řemen nasadit volně rukou. Řemen nepáčte přes okraj řemenice, poškodíte kordy.
3. Měnit celou sadu
Na pohonu s více řemeny vyměňte všechny najednou. Nový řemen vedle vytahaných by nesl většinu zatížení.
4. Napnout a zkontrolovat
Řemen napněte podle návodu stroje a po několika hodinách provozu napnutí zkontrolujte. Řemeny z EPDM se dopínat nemusí.
Časté otázky
- Jak poznám, který řemen potřebuji?
- Podle profilu a délky. Profil je písmeno nebo zkratka (Z, A, B, C, SPZ, SPB, XPZ, XPA, XPB, PJ, PL, PM), délka je v milimetrech. U hladkých řemenů pomůže i kód, třeba A109, který najdete v parametrech vedle délky.
- Čím se liší hladký a vroubkovaný řemen?
- Hladké řemeny mají klasický řez podle DIN 2215. Vroubkované jsou úzké řemeny podle DIN 7753, vroubky na vnitřní straně jim usnadňují ohyb kolem menší řemenice.
- Který řemen snese vyšší teplotu?
- Řemeny z pryže EPDM (XPZ, XPA, XPB) pracují od −50 do +130 °C. Hladké řemeny z pryže SBR jsou určené pro −30 až +70 °C.
- Na co jsou víceklínové řemeny?
- Mají na jednom plochém řemenu několik klínů podle ISO 9932. Použijete je na kompresorech, čerpadlech, alternátorech i pilách, běží hladce a snadno se dopínají.
- Jaké hadice Gates u vás koupím?
- Fuel Profi PVC je beztlaká hadice pro benzín, oleje, vodu a vzduch. Steam Profi 210 je pryžová hadice se dvěma ocelovými oplety pro nasycenou páru do +210 °C a 18 bar, hodí se i na tlakovou horkou vodu.
Profil, délku a materiál najdete u každého řemenu v parametrech. GATES® je registrovaná ochranná známka společnosti Gates Corporation.
