Vakuové nádoby a vzdušníky pro podtlak do −1 bar

Podtlak do −1 bar Stojatá vakuová nádoba na třech nohách v modrém laku RAL 5015 a její výkres s přípojkami

Stojaté vakuové nádoby od 100 do 3 000 litrů pro podtlak až −1 bar. Patří k vývěvě nebo do vakuového rozvodu, kde drží zásobu podtlaku a vyrovnávají rozdíl mezi výkonem vývěvy a odběrem.

Vyrábí je italská skupina Baglioni z uhlíkové oceli podle normy ČSN EN 286-1 a lakuje modrou RAL 5015. Každou nádobu výrobce zkouší a dodává se štítkem s výrobním číslem, pracovním podtlakem a pracovní teplotou.

100–3 000 lobjem v šesti velikostech

−1 barpracovní podtlak

−10 až +120 °Cpracovní teplota

RAL 5015modrý práškový lak

Vakuová nádoba a běžný vzdušník

Určené pro podtlak

Běžné vzdušníky jsou určené pro přetlak. Tyto nádoby jsou určené pro podtlak až −1 bar, tedy prakticky úplné vakuum.

Rozměry jako běžné nádoby

Průměr, výšku i rozmístění přípojek mají jako běžné stojaté nádoby stejného objemu. Závity a výšky přípojek každé velikosti najdete v tabulce níže.

Norma ČSN EN 286-1, bez CE

Vyrábějí se podle normy ČSN EN 286-1. Evropské směrnice pro tlakové nádoby platí až pro přetlak nad 0,5 bar, proto vakuové nádoby označení CE nemají. Každou zkouší výrobce.

Všechny velikosti

Nádoby jednoho objemu napříč kategoriemi najdete i na stránkách 100 l, 270 l, 500 l, 1 000 l, 2 000 l a 3 000 l.

Vakuové nádoby — 100 až 3 000 l
Objednací číslo	Objem	Podtlak	Ø × výška	Světlá výška A	Výška přípojek B / C	Hmotnost	1	2	3	4	5	6	7	8
VVP100-V	100 l	−1 bar	Ø 370 × 1 213 mm	180 mm	355 / 1 055 mm	40 kg	2"	3/4"	–	3/8"	3/8"	–	3/4"	–
VVP270-V	270 l	−1 bar	Ø 500 × 1 648 mm	170 mm	599 / 1 304 mm	101 kg	2"	1"	1"	–	3/8"	1"	–	–
VVP500-V	500 l	−1 bar	Ø 600 × 2 050 mm	155 mm	785 / 1 665 mm	145 kg	2"	2"	2"	–	3/8"	2"	2"	–
VVP1000-V	1 000 l	−1 bar	Ø 800 × 2 350 mm	145 mm	760 / 1 700 mm	245 kg	2"	2"	2"	3/8"	3/8"	2"	2"	–
VVP2000-V	2 000 l	−1 bar	Ø 1 100 × 2 490 mm	200 mm	770 / 1 970 mm	450 kg	2"	2"	2"	1/2"	1/2"	2"	2"	–
VVP3000-V	3 000 l	−1 bar	Ø 1 200 × 2 990 mm	140 mm	830 / 2 250 mm, D 1 540 mm	630 kg	2"	2"	2"	1/2"	1/2"	2"	2"	2"

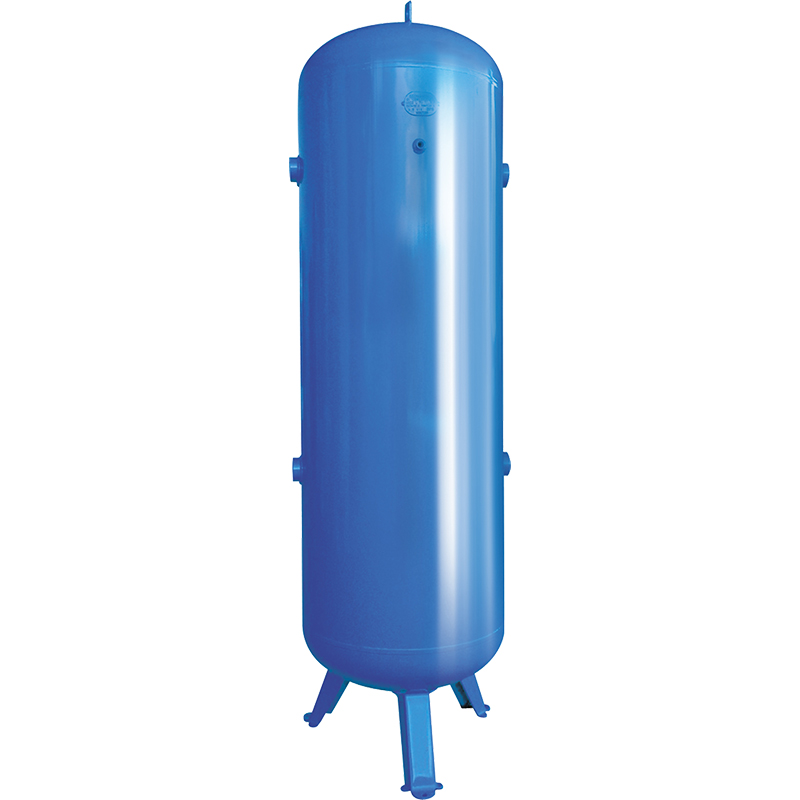

Stojatá vakuová nádoba na třech nohách, modrý lak RAL 5015 — Stojatá vakuová nádoba v modrém laku RAL 5015

Výkres stojaté vakuové nádoby s polohami přípojek 1 až 8 a pohledem shora — Výkres: přípojky 1 až 8, průměr De, výška L, světlá výška A a výšky přípojek B, C a D

Čísla přípojek odpovídají výkresu, pomlčka znamená, že nádoba dané velikosti přípojku nemá. Světlá výška A se měří od podlahy ke spodní přípojce, B je výška přípojek 2 a 3, C přípojek 6 a 7 a D přípojky 8, kterou má jen nádoba 3 000 l.

#showmore#

K čemu se hodí

Zásoba podtlaku u vývěvy. Nádoba vyrovná rozdíl mezi výkonem vývěvy a okamžitým odběrem, takže vývěva nemusí spínat při každé změně.
Vakuové upínání a manipulace. Přísavky, upínací stoly a manipulátory potřebují stálý podtlak. Zásoba v nádobě ho udrží i při krátké špičce v odběru.
Výrobní procesy pod atmosférickým tlakem. Kde musí děje probíhat bez působení vzduchu, drží nádoba potřebný podtlak pro celý okruh.
Vzduch nebo dusík. Do nádoby patří vzduch nebo dusík, tedy tekutiny skupiny 2.

Nádoba je určená jen pro podtlak. Přetlak do ní nepouštějte, pro stlačený vzduch jsou určené běžné vzdušníky.

Co k nádobě dokoupit

Nádoby se dodávají bez armatur. K vakuovému systému patří vývěva, filtr, spínač podtlaku, uzavírací kohouty a hadice určené pro podtlak.

Vývěva

Zdroj podtlaku pro celý systém. Ejektory a vakuové pumpy najdete mezi vakuovými pumpami a generátory vakua.

Vakuový filtr

Chrání vývěvu před prachem a nečistotami z odsávaného prostoru. Vyberete ho mezi vakuovými filtry.

Spínač podtlaku

Hlídá podtlak v nádobě a při nastavené mezi sepne. Elektronické výstupy pro řízení vývěvy má digitální spínač RL6 pro vakuum i tlak, pneumatický signál dává vakuový spínač AVS.

Hadice a kohouty

Pro podtlak se hodí vyztužené podtlakové hadice, nádobu oddělíte od rozvodu kulovým kohoutem.

Doprava a umístění

Nádoby váží 40 až 630 kg a jezdí naležato. Na místě se stavějí do svislé polohy, větší vysokozdvižným vozíkem nebo jeřábem za oko na horním dnu. Přepravní rozměry každé velikosti najdete na její kartě.

Nádoba stojí na třech nohách a potřebuje rovnou pevnou podlahu. Pracovní teplota je −10 až +120 °C.

Doklady

Každá nádoba má štítek s výrobcem, výrobním číslem, pracovním podtlakem a pracovní teplotou.

Nádoby se vyrábějí podle normy ČSN EN 286-1 a každou zkouší výrobce. Evropské směrnice pro tlaková zařízení i pro jednoduché tlakové nádoby platí až pro přetlak nad 0,5 bar. Nádoby pro vakuum pod ně nespadají, a proto nemají označení CE ani prohlášení o shodě.

Jak se nádoby vyrábějí

Nádoby vyrábí italská skupina Baglioni z uhlíkové oceli. Plášť se stočí z plechu a svary vede automat pod tavidlem, nohy a hrdla se přivařují zvlášť. Každou nádobu výrobce zkouší a lakuje práškovou barvou modrého odstínu RAL 5015 o tloušťce 80 až 120 µm.

Automat při obvodovém svaru pláště tlakové nádoby — Obvodový svar pláště automatem

Pracovník brousí svar hrdla na plášti tlakové nádoby — Začištění svaru hrdla

Tlakové nádoby zavěšené na lakovací lince s manipulátorem — Lakovací linka

Modré tlakové nádoby zabalené do fólie na paletách — Nádoby zabalené do fólie

Pro stlačený vzduch jsou určené tlakové nádoby 100 až 720 l a tlakové nádoby 1 000 až 3 000 l. Celou nabídku ukazuje přehled tlakových nádob.

Ventilek radí

Na vakuum jen nádobu pro vakuum. Běžný vzdušník je určený pro přetlak. Do vakuového systému patří nádoba, která je určená pro podtlak.

Vakuová technika: přísavky, spínače a šroubení

Co znamená podtlak −1 bar?: Tlak o jeden bar nižší než atmosférický, tedy prakticky úplné vakuum. Na takový podtlak jsou nádoby určené.
Mohu nádobu použít i pro stlačený vzduch?: Ne, je určená pro podtlak. Pro stlačený vzduch vyberte běžný vzdušník stejného objemu.
Podle jaké normy se nádoby vyrábějí?: Podle normy ČSN EN 286-1. Každou nádobu zkouší výrobce a dodává ji se štítkem.
Proč nemá nádoba označení CE?: Evropské směrnice pro tlakové nádoby platí až pro přetlak nad 0,5 bar. Nádoby pro vakuum pod ně nespadají, a proto označení CE nemají. Zkouší je výrobce.
Jaké doklady s nádobou dostanu?: Nádoba má štítek s výrobcem, výrobním číslem, pracovním podtlakem a pracovní teplotou.
Jaká je pracovní teplota?: Od −10 do +120 °C.
Jaké médium do nádoby patří?: Vzduch nebo dusík.
Má nádoba revizní otvor?: Ne, všechny přípojky jsou závitové.
Jak nádobu dopravit a usadit?: Jezdí naležato. Stolitrovou nádobu přenesou dva lidé, větší se stavějí vysokozdvižným vozíkem nebo jeřábem a stojí na třech nohách.

Vyrobeno podle normy ČSN EN 286-1, bez označení CE, každou nádobu zkouší výrobce. Médium: vzduch nebo dusík. Pracovní podtlak −1 bar, pracovní teplota −10 až +120 °C.
