Jak správně ventilovat kompresorovnu: průvodce pro techniky

Stručně:

• Správná ventilace kompresorovny udržuje teplotu 18–27 °C a vlhkost 40–60 %, což je klíčové pro dlouhou životnost zařízení. Nedostatečné řízení klimatu vede k přehřívání, korozi a vyšší spotřebě energie. Správná umístění otvorů, výběr ventilátoru a pravidelná údržba jsou zásadní pro efektivní provoz.

Správná ventilace kompresorovny je definována jako řízené přivádění čerstvého vzduchu a odvod tepla tak, aby teplota v místnosti zůstávala v rozsahu 18–27 °C a relativní vlhkost na úrovni 40–60 %. Tyto parametry přímo určují, jak efektivně kompresor pracuje a jak dlouho vydrží bez závažné poruchy. Přehřátý nebo vlhký vzduch zkracuje životnost filtrů, olejů i mechanických součástí. Technici, kteří ventilaci podceňují, řeší drahé opravy tam, kde stačilo správně navrhnout vzduchové cesty od začátku. Tento průvodce popisuje konkrétní technická opatření, která zajistí stabilní a spolehlivý provoz kompresorovny.

Jak správně ventilovat kompresorovnu: optimální klimatické podmínky

Teplota v kompresorovně musí zůstat v rozsahu 18–27 °C a vlhkost na 40–60 %. Tyto hodnoty nejsou orientační doporučení, jsou to provozní hranice, jejichž překročení má přímý dopad na výkon a opotřebení zařízení.

Překročení horní teplotní hranice zvyšuje příkon kompresoru, protože stroj musí stlačovat teplejší a méně hustý vzduch. Výsledkem je vyšší spotřeba energie při nižším výkonu. Naopak příliš nízká teplota, zejména v zimních měsících, způsobuje kondenzaci vlhkosti uvnitř vzdušníku a potrubí, což urychluje korozi.

Vlhkost nad 60 % urychluje degradaci kompresorového oleje a zkracuje životnost vzduchových filtrů. Čistota a stabilita klimatu výrazně ovlivňují životnost filtrů a součástek. Filtr zanesený vlhkostí a nečistotami zvyšuje tlakovou ztrátu, která se přímo promítá do vyšší spotřeby energie.

Stabilní prostředí v kompresorovně není luxus. Je to základní podmínka pro to, aby zařízení pracovalo podle specifikací výrobce a servisní intervaly odpovídaly plánovanému harmonogramu.

Dopady nestabilního prostředí na provoz

• Teplota nad 27 °C: vyšší příkon, riziko tepelné ochrany kompresoru, zkrácení životnosti oleje
• Teplota pod 18 °C: kondenzace vlhkosti, koroze vzdušníku a potrubí, problémy se startem za mrazu
• Vlhkost nad 60 %: rychlejší zanášení filtrů, degradace oleje, koroze vnitřních součástí
• Vlhkost pod 40 %: zvýšené riziko elektrostatického výboje u citlivých řídicích jednotek

Jak zajistit správné proudění vzduchu v kompresorovně?

Správné proudění vzduchu v kompresorovně závisí na umístění sacích a výfukových otvorů. Sací otvory umístěné nízko nasávají chladnější vzduch u podlahy, zatímco výfukové otvory umístěné vysoko odvádějí ohřátý vzduch ven. Toto uspořádání využívá přirozené fyzikální vlastnosti vzduchu a minimalizuje energetické nároky na ventilaci.

Klíčovým problémem je zkrat proudění. Nastane tehdy, když sací a výfukový otvor leží blízko sebe nebo na stejné straně budovy. Kompresor pak nasává vzduch, který byl právě ohřát a vyfouknut ven. Podcenění zkratu proudění vede k nasávání ohřátého vzduchu a snížení účinnosti celého systému.

Výfukové potrubí musí být co nejkratší a s minimálním počtem ohybů. Každý 90° oblouk zvyšuje tlakový odpor, který musí ventilátor překonat. Pokud délka výfukového potrubí přesáhne několik metrů, je nutné přepočítat výkon ventilátoru tak, aby pokryl vzniklý odpor.

Profesionální tip: Při rekonstrukci stávající kompresorovny proveďte nejprve vizualizaci proudění pomocí kouřové zkoušky nebo termosnímku. Odhalíte místa, kde se teplý vzduch hromadí, a navrhnete úpravy s minimálními stavebními zásahy.

Zásady správného umístění otvorů

• Sací otvory: umístit na nejnižší možnou výšku, ideálně do 0,3–0,5 m nad podlahou, na straně odvrácené od výfuku
• Výfukové otvory: umístit co nejvýše, nejlépe pod střechu nebo do střešní roviny
• Vzdálenost mezi sacím a výfukovým otvorem: co největší, ideálně na protilehlých stranách místnosti
• Ochranné mřížky: osadit filtračními vložkami, které zabrání vniknutí prachu a hmyzu
• Zpětné klapky na výfuku: zabrání zpětnému proudění studeného vzduchu v zimě při odstavení ventilátoru

Jaký ventilátor zvolit pro ventilaci kompresorovny?

Výběr ventilátoru závisí na charakteru vzduchového vedení. Axiální ventilátory jsou vhodné pro otevřené prostory s nízkým tlakovým odporem, radiální ventilátory pak pro potrubní systémy, kde vzduch překonává delší trasy a více tvarovek. Záměna těchto typů vede k poddimenzování nebo předimenzování ventilace.

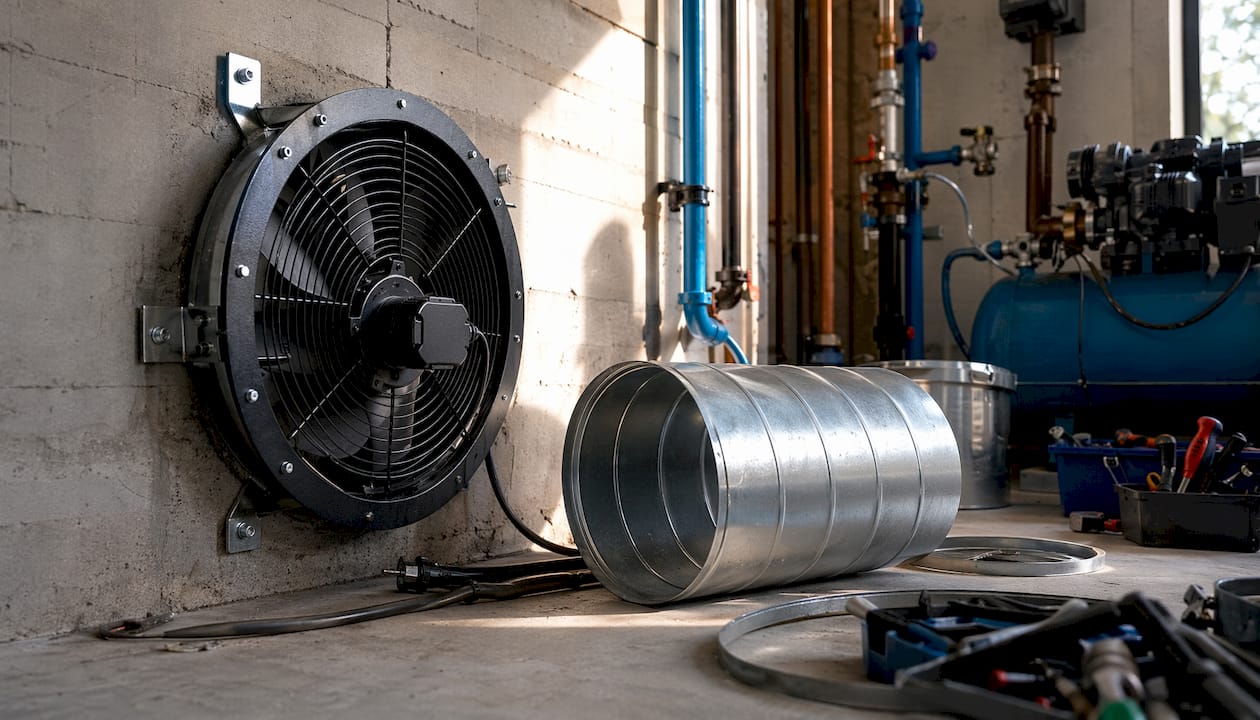

Axiální ventilátor instalovaný přímo do stěnového otvoru je nejjednodušší a nejlevnější řešení. Funguje spolehlivě tam, kde výfukový otvor ústí přímo ven bez potrubí. Jakmile je nutné vzduch vést potrubím delším než 1–2 m nebo přes více oblouků, axiální ventilátor nestačí a je třeba sáhnout po radiálním provedení.

Ventilátory s alarmovým výstupem jsou nezbytné v nepřetržitém provozu 24/7. Alarmový výstup signalizuje selhání motoru nebo přehřátí ložisek dříve, než dojde k výpadku ventilace a následnému přehřátí kompresoru. Tato funkce je standardem u průmyslových instalací a neměla by chybět ani v menších provozech s kontinuálním chodem.

Profesionální tip: Dimenzujte ventilaci vždy na maximální očekávanou letní teplotu, ne na roční průměr. Poddimenzování ventilace vede k neefektivnímu chlazení právě tehdy, kdy je tepelná zátěž nejvyšší.

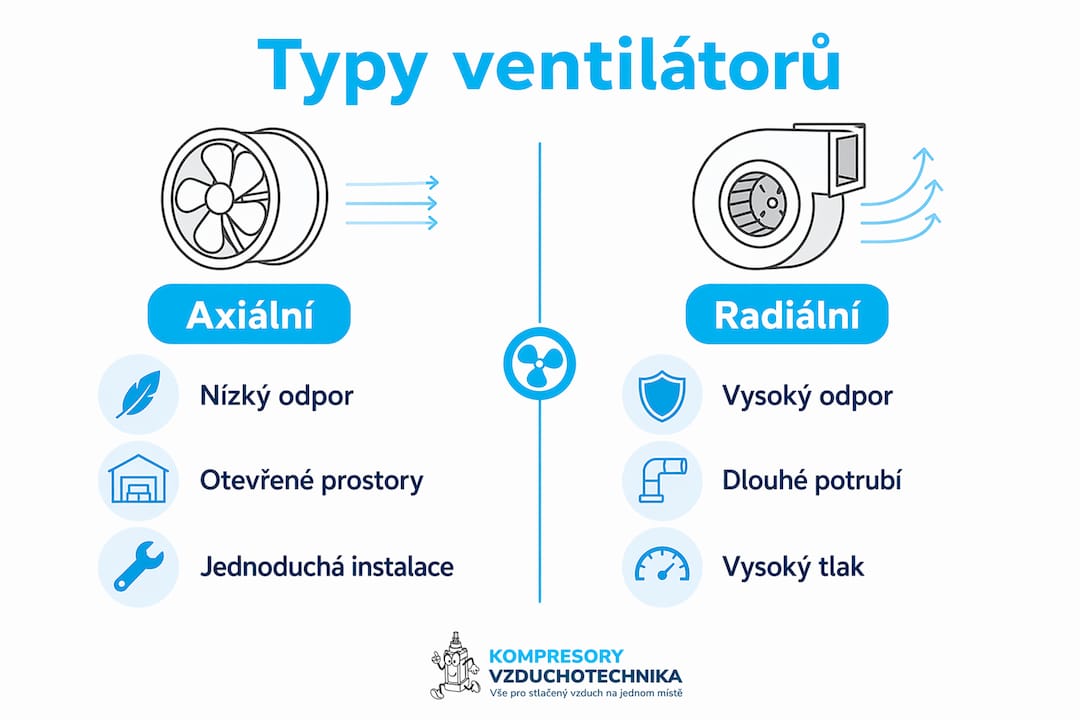

Srovnání axiálních a radiálních ventilátorů

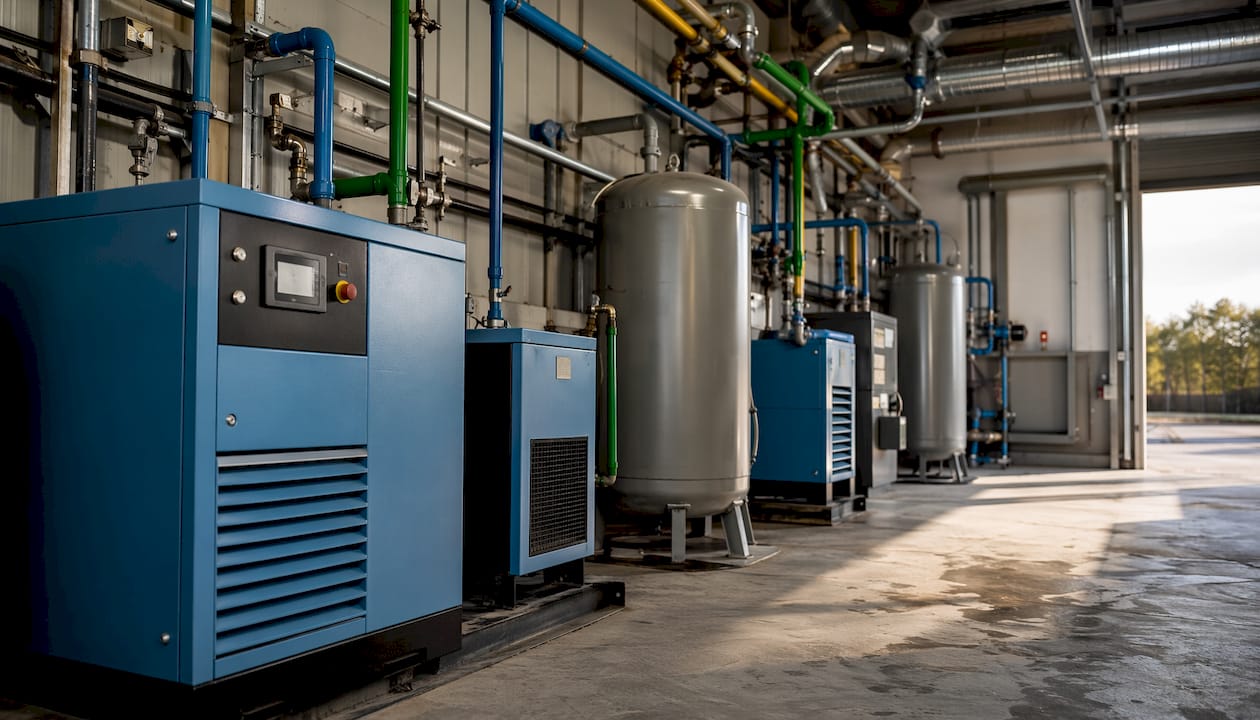

Realizace a údržba ventilačního systému v kompresorovně

Správně navržený ventilační systém vyžaduje pravidelnou údržbu, jinak jeho výkon postupně klesá. Přetlak v místnosti a špatná údržba ventilace zvyšují provozní náklady a riziko poškození zařízení. Plán údržby musí být součástí provozní dokumentace kompresorovny od prvního dne provozu.

Postup při instalaci nebo úpravě ventilace:

1. Výpočet tepelné zátěže: Sečtěte příkon všech kompresorů a dalších zdrojů tepla v místnosti. Výsledek určuje minimální potřebný vzduchový výkon ventilace v m³/h.
2. Návrh umístění otvorů: Zaznačte polohu sacích a výfukových otvorů do půdorysu. Ověřte, že vzdálenost mezi nimi je maximální a nehrozí zkrat proudění.
3. Výběr ventilátoru: Podle délky a tvarování výfukového potrubí zvolte axiální nebo radiální typ. Přidejte rezervu výkonu minimálně 20 % pro letní provoz.
4. Instalace čidel: Umístěte teplotní a vlhkostní čidla do středu místnosti, mimo přímý dosah sacího otvoru kompresoru. Čidlo v proudu studeného vzduchu dává zkreslené hodnoty.
5. Nastavení regulace: Propojte čidla s regulátorem ventilátoru. Nastavte spouštěcí teplotu ventilátoru tak, aby se aktivoval dříve, než teplota překročí 25 °C.
6. Pravidelné čištění filtrů: Filtry na sacích otvorech čistěte nebo vyměňujte podle pokynů výrobce, minimálně však každé tři měsíce. Zanesený filtr snižuje průtok vzduchu a zvyšuje tlakový odpor.
7. Kontrola proudění: Jednou ročně proveďte kontrolu skutečného průtoku vzduchu anemometrem. Pokles průtoku pod projektovanou hodnotu signalizuje zanesení filtrů nebo poruchu ventilátoru.
8. Záznam hodnot: Veďte provozní deník s měsíčními záznamy teploty, vlhkosti a stavu filtrů. Trend rostoucí teploty při stejném nastavení ventilace upozorní na problém dříve, než se projeví poruchou.

Pravidelná diagnostika kompresorovny, včetně kontroly ventilačního systému, je nejspolehlivější způsob, jak předejít neplánovaným odstávkám.

Typické chyby ve ventilaci kompresorovny a jak se jim vyhnout

Nevhodné umístění sacích a výfukových otvorů je nejčastější příčinou přehřívání kompresorovny. Technici tuto chybu dělají při rekonstrukcích, kdy respektují stávající stavební otvory místo toho, aby navrhli nové umístění podle fyzikálních principů proudění.

Nedostatek pravidelných kontrol a monitoring kontinuálně snižují spolehlivost systému. Zanedbaná ventilace se neprojeví okamžitě. Teplota v místnosti roste postupně, kompresor přechází do tepelné ochrany stále častěji a teprve pak technik zjistí, že filtry nebyly čištěny rok a půl.

Přehled nejčastějších chyb:

• Zkrat proudění: sací a výfukový otvor na stejné stěně nebo příliš blízko sebe; řešení: přemístit jeden z otvorů nebo instalovat usměrňovací deflektory
• Poddimenzovaný ventilátor: výkon ventilátoru odpovídá průměrné teplotě, ne letnímu maximu; řešení: přepočítat a vyměnit za silnější typ nebo přidat druhý ventilátor
• Chybějící filtry na sacích otvorech: prach a nečistoty se usazují na chladicích žebrech kompresoru; řešení: osadit filtračními vložkami třídy G3 nebo G4
• Absence alarmového systému: selhání ventilátoru zůstane bez povšimnutí až do přehřátí kompresoru; řešení: instalovat ventilátor s alarmovým výstupem nebo přidat teplotní alarm
• Nesprávné umístění čidel: čidlo v proudu studeného vzduchu ukazuje nižší teplotu, než je skutečná teplota v místnosti; řešení: přemístit čidlo do středu prostoru

Přehled nejčastějších chyb při provozu kompresorů ukazuje, že ventilace patří mezi tři nejčastěji podceňované oblasti.

Klíčové poznatky

Správná ventilace kompresorovny vyžaduje kombinaci správně umístěných otvorů, správně dimenzovaného ventilátoru a pravidelné údržby, přičemž zanedbání kteréhokoli z těchto tří prvků vede k přehřívání a zkrácení životnosti zařízení.

Zkušenosti z praxe: co skutečně rozhoduje o kvalitě ventilace

Za léta práce s kompresorovnami různých velikostí jsem zjistil, že největší problémy nevznikají z neznalosti principů, ale z kompromisů při realizaci. Technik ví, že sací otvor má být nízko, ale stavař řekne, že tam je nosná zeď. Výsledkem je otvor ve špatné výšce a kompresor, který v červenci přehřívá.

Druhá věc, která mě opakovaně překvapuje, je absence monitoringu. Kompresorovna bez teplotního alarmu je jako auto bez kontrolky oleje. Jedete, dokud se nerozbije. Instalace jednoduchého teplotního čidla s alarmem stojí zlomek ceny jedné opravy kompresoru po přehřátí.

Osobně doporučuji při každé nové instalaci nebo rekonstrukci udělat tepelný snímek kompresorovny po prvním letním provozu. Termokamera ukáže přesně, kde se teplý vzduch hromadí a kde je proudění nedostatečné. Tato informace je cennější než jakýkoli výpočet prováděný od stolu. Správné základní požadavky na kompresorovnu jsou základ, ale realita provozu vždy přinese detaily, které žádná příručka nepokryje.

— Zdeněk

Kompresory a odborná podpora od Kompresory-vzduchotechnika

Dobře navržená ventilace kompresorovny má smysl jen tehdy, když za ní stojí spolehlivý kompresor. Kompresory-vzduchotechnika nabízí šroubové kompresory SCR pro průmyslové provozy, kde jsou nároky na stabilní teplotu a nepřetržitý chod nejvyšší.

Tým Kompresory-vzduchotechnika poskytuje technické konzultace k výběru zařízení i k návrhu ventilačního systému kompresorovny. Pokud řešíte rekonstrukci stávající kompresorovny nebo plánujete novou instalaci, odborná podpora zahrnuje posouzení prostorových podmínek, doporučení ventilátorů a kontrolu projektové dokumentace. Kontaktujte nás přímo přes web a popište svůj provoz. Odpovíme s konkrétním technickým doporučením, ne s obecnou nabídkou.

Časté dotazy

Jaká teplota je optimální pro kompresorovnu?

Optimální teplota v kompresorovně je 18–27 °C. Překročení horní hranice zvyšuje příkon kompresoru a zkracuje životnost oleje.

Jak zabránit zkratu proudění vzduchu?

Sací a výfukové otvory umístěte na protilehlé strany místnosti a co nejdál od sebe. Zkrat proudění nastane, když kompresor nasává vzduch, který byl právě vyfouknut ven.

Kdy zvolit radiální ventilátor místo axiálního?

Radiální ventilátor zvolte vždy, když výfukové potrubí přesahuje délku 1–2 m nebo obsahuje více oblouků. Axiální ventilátor v takovém systému nedosáhne potřebného průtoku vzduchu.

Jak často čistit filtry na sacích otvorech kompresorovny?

Filtry čistěte nebo vyměňujte minimálně každé tři měsíce. V prašném prostředí zkraťte interval na šest týdnů a sledujte tlakový spád na filtru jako indikátor zanášení.

Proč je monitoring teploty v kompresorovně nutný?

Teplotní alarm zachytí selhání ventilátoru nebo zanesení filtrů dříve, než kompresor přejde do tepelné ochrany. Bez monitoringu zjistíte problém až při neplánované odstávce.
