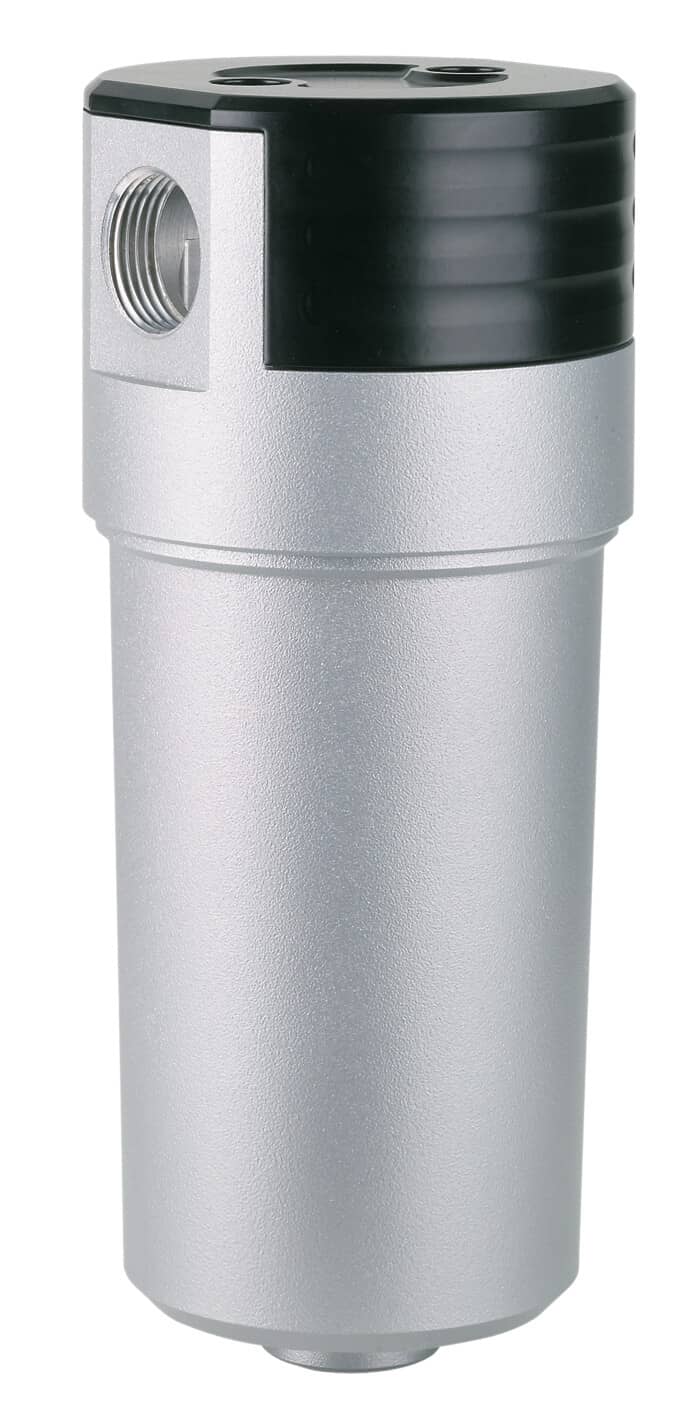

Cyklónové odlučovače HFC do 50 bar
Cyklónové odlučovače HFC odstraní ze stlačeného vzduchu kapalnou vodu, olej a hrubé nečistoty — odstředivou silou, bez filtrační vložky. Patří k řadě filtrů Omega Air HF do 50 bar: mají stejné těleso, místo vložky tělísko odlučovače. Odpouštěč kondenzátu se objednává zvlášť.
9 velikostí od G 1/2" po G 3", průtok 1 183 až 46 000 l/min při 7 bar, pracovní tlak do 50 bar.
Velikosti
| Cyklónové odlučovače HFC | |||||
|---|---|---|---|---|---|
| Připojení | Průtok při 7 bar | Odlučovač | Náhradní tělísko | Rozměry A × B × C × D | Hmotnost |
| G 1/2" | 1 183 l/min (71 Nm³/h) | HFC-007 | HFC-007V | 250 × 110 × 30 × 80 mm | 2,1 kg |
| G 3/4" | 1 867 l/min (112 Nm³/h) | HFC-010 | HFC-010V | 250 × 110 × 30 × 90 mm | 2,1 kg |
| G 1" | 3 400 l/min (204 Nm³/h) | HFC-018 | HFC-018V | 250 × 110 × 30 × 140 mm | 2,1 kg |
| G 1 1/2" | 4 700 l/min (282 Nm³/h) | HFC-047 | HFC-047V | 535 × 160 × 45 × 260 mm | 9,5 kg |
| G 1 1/2" | 6 667 l/min (400 Nm³/h) | HFC-070 | HFC-070V | 535 × 160 × 45 × 360 mm | 9,5 kg |
| G 2" | 8 233 l/min (494 Nm³/h) | HFC-094 | HFC-094V | 715 × 160 × 45 × 540 mm | 12,2 kg |
| G 2" | 13 317 l/min (799 Nm³/h) | HFC-150 | HFC-150V | 715 × 160 × 45 × 550 mm | 12,2 kg |
| G 3" | 36 000 l/min (2 160 Nm³/h) | HFC-200 | HFC-200V | 772 × 198 × 70 × 620 mm | 30,4 kg |
| G 3" | 46 000 l/min (2 760 Nm³/h) | HFC-240 | HFC-240V | 1 010 × 198 × 70 × 780 mm | 34,9 kg |
#showmore#
Jak odlučovač pracuje
Tělísko odlučovače proudící vzduch roztočí. Odstředivá síla vrhne těžší kapky vody a oleje i hrubé nečistoty ke stěně tělesa, odkud stečou dolů k výpusti kondenzátu. Filtrační vložku odlučovač nemá, takže se nezanáší jako filtr.
Těleso a rozměry
Těleso je z hliníkového odlitku s práškovým lakem, stejné jako u filtrů HF. Rozměry A, B, C a D a hmotnost každé velikosti jsou v tabulce výše.
Průtok při jiném tlaku
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku vynásobte průtok korekčním faktorem výrobce:
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Korekční faktor | 0,5 | 0,75 | 1 | 1,38 | 1,75 | 2,13 | 2,63 | 3,88 | 5,13 | 6,38 |
Odpouštění kondenzátu
Odlučovač se dodává bez odpouštěče. Do 50 bar se hodí plovákové odpouštěče AOK50B (mosaz) a AOK50SS (nerez), které spolehlivě pracují od 10 bar. Další najdete mezi odpouštěči pro filtry.
Náhradní tělísko
Cyklónový odlučovač nemá filtrační vložku, ale tělísko odlučovače. Náhradní tělísko pro každou velikost je v tabulce výše.
Kam ho zařadit
Za kompresor nebo dochlazovač, před filtry řady HF. Odlučovač zachytí většinu kapalné vody dřív, než dorazí k filtrům, a jejich vložky pak vydrží déle.
Filtry stejné řady najdete mezi filtry Omega Air HF, všechny odlučovače mezi cyklónovými odlučovači vody.
Řazení produktů
Výpis produktů
Cyklónový odlučovač HFC-007 se závitem G 1/2" a průtokem 1 183 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-018 se závitem G 1" a průtokem 3 400 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-047 se závitem G 1 1/2" a průtokem 4 700 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-070 se závitem G 1 1/2" a průtokem 6 667 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-094 se závitem G 2" a průtokem 8 233 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-150 se závitem G 2" a průtokem 13 317 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Náhradní tělísko HFC-018V pro cyklónový odlučovač HFC-018. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-010V pro cyklónový odlučovač HFC-010. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-094V pro cyklónový odlučovač HFC-094. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-150V pro cyklónový odlučovač HFC-150. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-047V pro cyklónový odlučovač HFC-047. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-070V pro cyklónový odlučovač HFC-070. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Cyklónový odlučovač HFC-010 se závitem G 3/4" a průtokem 1 867 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-200 se závitem G 3" a průtokem 36 000 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Cyklónový odlučovač HFC-240 se závitem G 3" a průtokem 46 000 l/min při 7 bar odstraní kapalnou vodu, olej a hrubé nečistoty přímo za kompresorem. Pracovní tlak do 50 bar.
Náhradní tělísko HFC-007V pro cyklónový odlučovač HFC-007. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-200V pro cyklónový odlučovač HFC-200. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
Náhradní tělísko HFC-240V pro cyklónový odlučovač HFC-240. Odlučovač nemá filtrační vložku — tělísko je jeho odlučovací díl.
