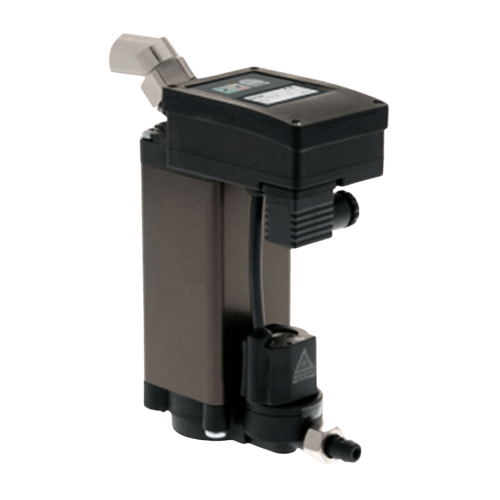

Elektronické odpouštěče kondenzátu LD

Elektronické LD

Řada LD hlídá hladinu kapacitním čidlem a ventil otevře teprve tehdy, když je co vypustit — a zavře ho dřív, než za kondenzátem stihne utéct vzduch. Proto neztratíte ani litr stlačeného vzduchu. Devět velikostí pokryje všechno od malé dílenské sušičky po velkou kompresorovnu.

Které LD potřebujete

Vybírá se podle toho, kam odpouštěč přijde — a proto jsou v tabulce tři různé sloupce průtoku. Za kompresorem jde kondenzátu nejvíc, na sušičce míň a ve filtru nejmíň; u stejného kusu se ta čísla liší až desetkrát. Vybírejte podle svého místa, ne podle nejvyššího čísla.

Uvedené kapacity platí při tlaku 7 bar, teplotě 20 °C a 60 % relativní vlhkosti.

#showmore#

Jak LD pracuje

V těle je záchytná nádobka a v ní kapacitní čidlo. Jak kondenzát přitéká, hladina stoupá; když dosáhne horní meze, elektronika otevře ventil a nádobku vyprázdní. Jakmile čidlo hlásí prázdno, ventil se zavře — a protože se to stane dřív, než se k ventilu dostane vzduch, nic neuteče.

Na panelu jsou dvě LED kontrolky a testovací tlačítko. Tlačítkem ventil otevřete ručně a ověříte, že není ucpaný. Uvnitř je filtrační sítko, které zachytí nečistoty dřív, než se dostanou do ventilu — a to je taky díl, který se při údržbě mění.

Montáž

Připojuje se shora závitem a výstup kondenzátu vede nástrčná spojka 12 mm. Kusy s písmenem L v označení mají navíc boční přípojku — ta se hodí všude, kde se shora k nádobě nedostanete. Montovat se dá svisle i vodorovně.

Na co pozor

Uváděné kapacity platí při 7 barech, 20 °C a 60% vlhkosti. V teplejším a vlhčím provozu kondenzátu přibude, takže se vyplatí vzít kus s rezervou. A počítejte s ročním servisem — sítko i těsnění se při něm mění.

Ventilek radí

Bezeztrátový odpouštěč se zaplatí sám, jen to není hned vidět.

Časový odpouštěč koupíte za pár tisíc a elektronický za násobek — jenže ten časový pouští vzduch ven pokaždé, i když není co vypustit. Vzduch, který jste vyrobili za peníze. LD otevře, jen když má co odvést. Čím víc hodin kompresor běží, tím dřív se rozdíl srovná. A vybírejte podle místa montáže: na kompresoru platí jiné číslo než ve filtru.

Časté dotazy — elektronické ld

Jak se liší kusy s písmenem L?

Mají navíc boční přípojku G 3/4"/G 1/2". Jinak jsou úplně stejné — stejná kapacita i stejné průtoky. Berou se tam, kde se k nádobě shora nedostanete.

Které číslo z tabulky je to moje?

To podle místa montáže. Odpouštěč na vzdušníku za kompresorem bere sloupec „kompresor", na sušičce sloupec „sušička" a ve filtru sloupec „filtr". Čísla se liší až desetkrát, takže na tom záleží.

Co se při ročním servisu mění?

Sítko a těsnění. Jsou v servisní sadě pro danou řadu.

Potřebuje LD elektřinu pořád?

Ano, napájí se 230 V a krytí má IP 65. Když u kompresoru zásuvka není, sáhněte po plovákovém odpouštěči — ten elektřinu nepotřebuje.
