Nerezový filtr s aktivním uhlím IHP1A-010 – 100 bar, G 3/4", 3 250 l/min olej pod 0,005 mg/m³ · třída 1-x-1 · 100 bar
Kód: IHP1A-010.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

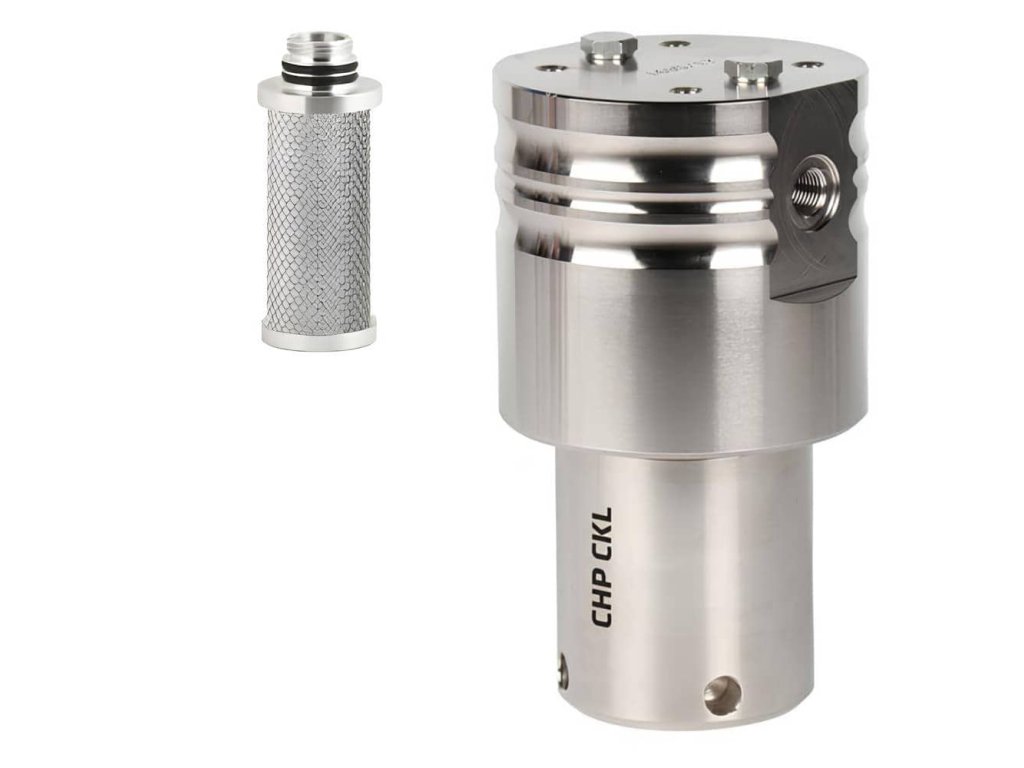

Nerezový filtr s aktivním uhlím IHP1A-010 odstraní zbytkový olej, olejové páry, uhlovodíky a zápach; zbytkový olej je pod 0,005 mg/m³. Má závit G 3/4", průtok 3 250 l/min při 7 bar a pracovní tlak do 100 bar.
Patří do řady vysokotlakých filtrů IHP1 mezi filtry s aktivním uhlím IHP1A: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/4" (vnitřní trubkový závit) |
| Průtok při 7 bar | 3 250 l/min (195 Nm³/h) |
| Pracovní tlak | 100 bar |
| Pracovní teplota | +1,5 až +45 °C |
| Třída ISO 8573-1 | 1-x-1 |
| Zbytkový olej | < 0,005 mg/m³ |
| Výměna vložky | každých 6 měsíců |
| Vložka | IHPA-010V |
| Materiál vložky | aktivní uhlí |
| Těleso | nerezová ocel 1.4301, na přání 1.4404 |
| Výška A | 254 mm |
| Šířka hlavy B | 118 mm |
| Největší šířka C | 129 mm |
| Od horní hrany D | 36 mm |
| Hmotnost | 16,6 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry
Těleso je z nerezové oceli 1.4301, na přání z 1.4404. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 254 mm, šířka hlavy B 118 mm, největší šířka C 129 mm a od horní hrany D 36 mm. Hmotnost 16,6 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Průtok (l/min) | 3 250 | 9 750 | 16 250 | 26 000 | 39 000 |

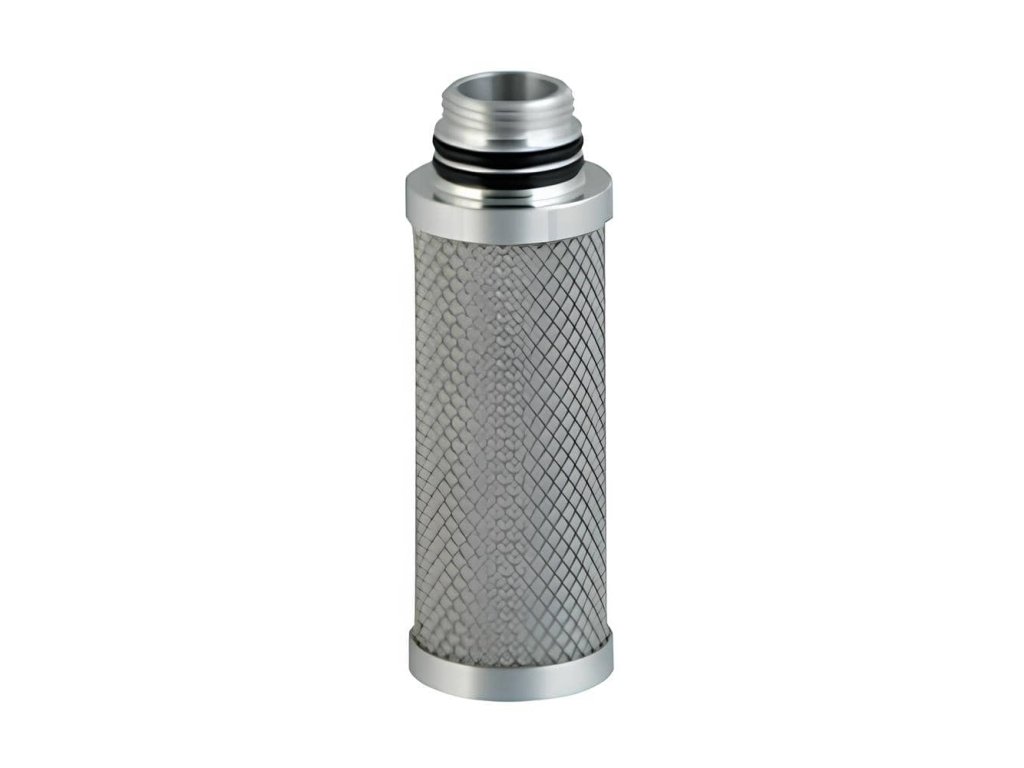

Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | IHPA-010V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WM |
| Odlučovač vody před filtr | cyklónové odlučovače IHP |
Kam ho zařadit
Patří vždy za mikrofiltr IHP1S: aktivní uhlí nesmí pracovat v prostředí nasyceném olejem a třída 1 pevných částic platí jen s ním.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Nerezové vysokotlaké filtry s aktivním uhlím IHP1A do 100 bar |
|---|---|
| Provedení: | Aktivní uhlí |
| Tlak: | 100 bar |
| Připojení: | 3/4" |
| Rozměry: | 254 × 118 × 129 mm |
| Filtrace: | Aktivní uhlí |
| Filtrační vložka: | IHPA-010V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +45°C |
| Průtok: | 3 250 l/min |
| Zbytkový olej: | <0,005 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
