Filtrační systém PPA pro lakování a lakovny do 16 bar
Filtrační systém PPA od slovinského výrobce Omega Air čistí stlačený vzduch od pevných a kapalných nečistot a zčásti i od plynných. Chrání připojená vzduchová zařízení a dodává čistý vzduch pro lakování a další práci.

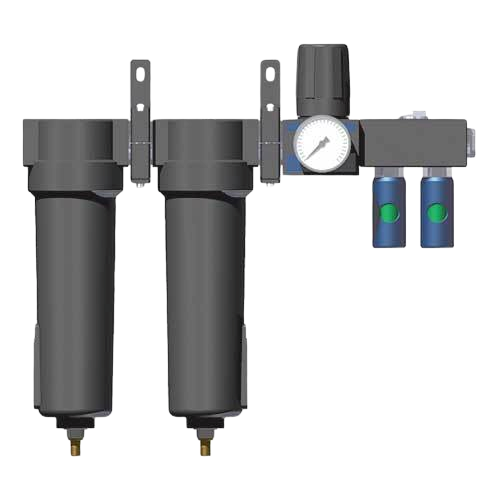

Filtry, regulátor tlaku s manometrem a 2 rychlospojky tvoří jednu sestavu, která se montuje na zeď. Výrobce ji určuje pro lakovny, chemii, petrochemii a obecný průmysl. Patří mezi průmyslové filtry stlačeného vzduchu.
Vyberte sestavu
Sestava se volí podle toho, jestli je v rozvodu sušička, a podle požadované kvality vzduchu. Značky pod filtry: CKL odlučovač, M jemný předfiltr 0,1 µm, S mikrofiltr 0,01 µm, A aktivní uhlí. Vzduch jimi prochází zleva.
Porovnání sestav
Podle technického listu výrobce. Za filtry má každá sestava regulátor tlaku s manometrem a 2 rychlospojky.
#showmore#
Se sušičkou, nebo bez ní
Sestava vzduch filtruje, ale nesuší. Vodu ze vzduchu odstraní sušička stlačeného vzduchu v rozvodu. Když v rozvodu je, stačí sestava bez C: PPA-207 s jemným předfiltrem a mikrofiltrem, nebo PPA-307, která má navíc aktivní uhlí.
Bez sušičky přichází do sestavy vzduch s vodou a větším množstvím nečistot. Proto verze C začínají odlučovačem CKL-PP se sintrovaným filtrem, který odloučí kapalinu a zachytí částice větší než 5 µm. PPA-207C za ním čistí jemným předfiltrem na 0,1 µm, PPA-307C přidává mikrofiltr 0,01 µm.
Aktivní uhlí zachytí olejové páry a pachy, které projdou mikrofiltrem. Výrobce ho dává jen do sestavy pro rozvod se sušičkou.
Technické údaje
| Společné údaje všech sestav | |
|---|---|
| Parametr | Hodnota |
| Připojení | G 1/2" |
| Průtok | 78 Nm³/h (1 300 l/min) při 7 bar a 20 °C |
| Pracovní tlak | 0 až 16 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Regulátor tlaku | s manometrem, stupnice 0 až 10 bar |
| Výstupy | 2 rychlospojky |
| Délka A | 440 mm se 2 filtry, 530 mm se 3 filtry |
| Hloubka B × výška C | 135 × 290 mm |
| Místo pod filtry (D) | 80 mm |
| Tělesa filtrů | hliník, eloxovaný, práškový lak |
| Těsnění | NBR |
| Barva | tmavě šedá RAL 7021 |
| Montáž | na zeď, nebo na přenosný stojan PPA-MS |
Rozměry a montáž
Délka A je 440 mm u sestav se 2 filtry a 530 mm u sestav se 3 filtry. Hloubka B 135 mm a výška C 290 mm jsou u všech stejné.
Pod filtry nechte volné místo D alespoň 80 mm na výměnu vložek.
Sestava se montuje na zeď. Pro práci na různých místech je přenosný stojan PPA-MS.
Průtok podle tlaku
Jmenovitý průtok 78 Nm³/h, tedy 1 300 l/min, platí při 7 bar a 20 °C. Při jiném tlaku ho vynásobte korekčním faktorem z tabulky.
Příklad: při 6 bar je faktor 0,88 a sestava propustí 68,6 Nm³/h. Při 10 bar je to 107,6 Nm³/h.
| Průtok podle pracovního tlaku | |||
|---|---|---|---|
| Pracovní tlak (bar) | Korekční faktor | Průtok (Nm³/h) | Průtok (l/min) |
| 2 | 0,38 | 29,6 | 493 |
| 3 | 0,50 | 39 | 650 |
| 4 | 0,63 | 49,1 | 818 |
| 5 | 0,75 | 58,5 | 975 |
| 6 | 0,88 | 68,6 | 1 143 |
| 7 | 1,00 | 78 | 1 300 |
| 8 | 1,13 | 88,1 | 1 468 |
| 9 | 1,25 | 97,5 | 1 625 |
| 10 | 1,38 | 107,6 | 1 793 |
| 11 | 1,50 | 117 | 1 950 |
| 12 | 1,63 | 127,1 | 2 118 |
| 13 | 1,75 | 136,5 | 2 275 |
| 14 | 1,88 | 146,6 | 2 443 |
| 15 | 2,00 | 156 | 2 600 |
| 16 | 2,13 | 166,1 | 2 768 |
Údržba
Vložky filtrů měňte nejméně jednou za 6 měsíců, pokud návod konkrétní vložky neurčuje jinak. Jednou ročně zkontrolujte, jestli tělesa filtrů nejsou viditelně poškozená.
Výstupní tlak nastavíte regulátorem. Manometr se stupnicí 0 až 10 bar ho ukazuje.
Přenosný stojan
Přenosný stojan PPA-MS nese sestavu PPA místo zdi. Za rukojeť ho přenesete tam, kde se zrovna pracuje.
Filtrační sestava se objednává zvlášť.
Další filtry
Vzduch pro dýchací přístroje a masky čistí filtry pro dýchatelný vzduch B-AIR. Samostatné filtry stlačeného vzduchu najdete mezi průmyslovými filtry Omega Air a bezsilikonovými filtry AAFS, díly a pomůcky v příslušenství k filtrům a servisu.
- Jaký je rozdíl mezi verzí s C a bez C?
- Verze C (PPA-207C a PPA-307C) jsou pro rozvod bez sušičky a začínají odlučovačem CKL-PP. Verze bez C (PPA-207 a PPA-307) počítají se sušičkou v rozvodu a odlučovač nemají.
- Má filtrační systém sušičku?
- Nemá. Sestava vzduch filtruje, vodu z něj odstraní sušička v rozvodu. Bez sušičky volte verzi C.
- Kolik vzduchu sestava propustí?
- 78 Nm³/h, tedy 1 300 l/min, při 7 bar a 20 °C. Při jiném tlaku průtok vynásobte korekčním faktorem z tabulky, při 6 bar je to 0,88.
- Jak často měnit vložky?
- Výrobce doporučuje nejméně jednou za 6 měsíců, pokud návod konkrétní vložky neurčuje jinak.
- Jde sestava přenášet?
- Je určená na zeď. Pro práci na různých místech je přenosný stojan PPA-MS, sestava se na něj připevní.
Nejprodávanější
Řazení produktů
Výpis produktů

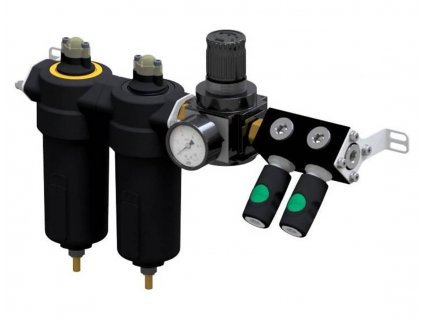

Sestava pro rozvod se sušičkou: jemný předfiltr 0,1 µm a za ním mikrofiltr, který čistí vzduch na 0,01 µm. Regulátor tlaku s manometrem a 2 rychlospojky, průtok 1 300 l/min při...
