Hrubé vysokotlakové filtre HFB so spekanou vložkou do 50 bar
Hrubý filter HFB má spekanú vložku a zachytí pevné častice väčšie ako 15 µm. Je to prvý stupeň filtrácie: odstráni väčšie nečistoty skôr, než sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.

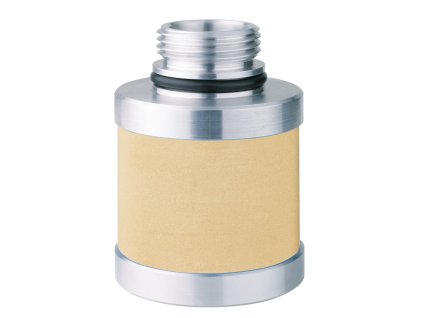

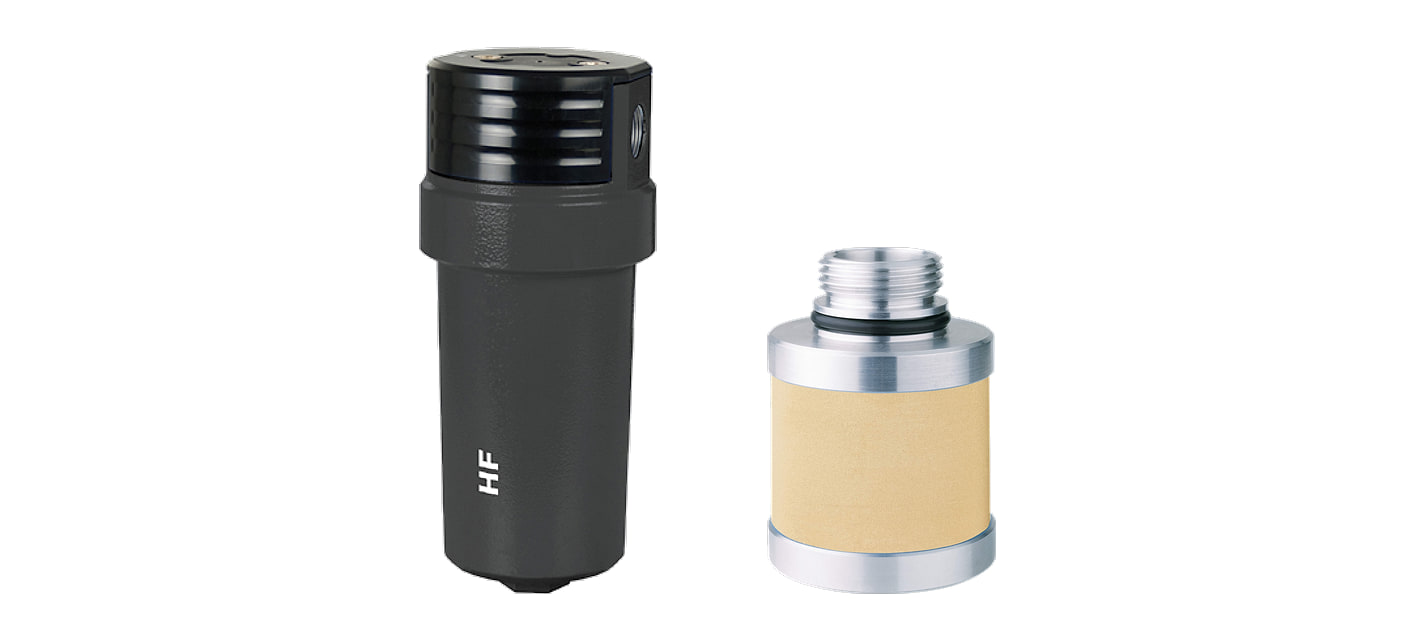

Filter HFB je v 9 veľkostiach so závitom G 1/2" až G 3" a prietokom 1 183 až 46 000 l/min pri 7 bar, pracovný tlak do 50 bar. Je jedným zo stupňov vysokotlakových filtrov HF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre HFB podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre HFB a náhradné vložky podľa veľkosti | ||||
|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Náhradná vložka |
| HFB-007 | G 1/2" | 1 183 | 71 | HFB-007V |
| HFB-010 | G 3/4" | 1 867 | 112 | HFB-010V |
| HFB-018 | G 1" | 3 400 | 204 | HFB-018V |
| HFB-047 | G 1 1/2" | 4 700 | 282 | HFB-047V |
| HFB-070 | G 1 1/2" | 6 667 | 400 | HFB-070V |
| HFB-094 | G 2" | 8 233 | 494 | HFB-094V |
| HFB-150 | G 2" | 13 317 | 799 | HFB-150V |
| HFB-200 | G 3" | 36 000 | 2 160 | HFB-200V |
| HFB-240 | G 3" | 46 000 | 2 760 | HFB-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z kompresora alebo z rozvodu. Sám osebe dosiahne triedu 7 pevných častíc, olej ani pary nezachytí.
Kam ho zaradiť

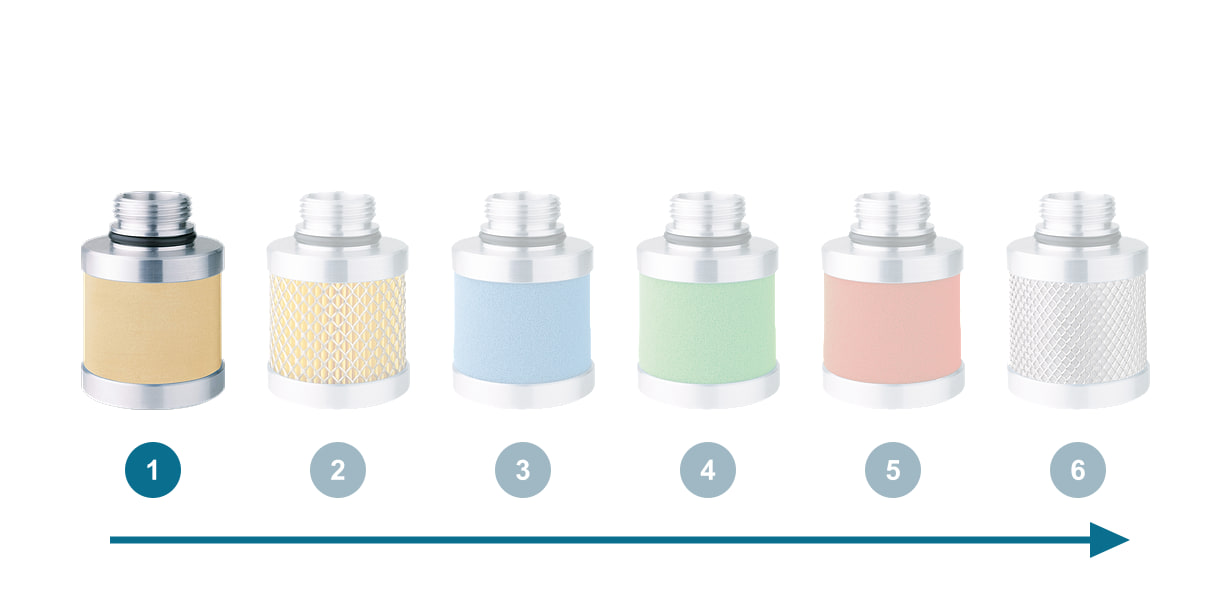

Na začiatok filtrácie, pred základný filter HFP alebo prachový filter HFR.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, pri 50 bar 6,38× viac ako pri 7 bar.
| Prietok filtrov HFB v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1 183 | 1 633 | 2 520 | 4 590 | 7 548 |
| 010 (G 3/4") | 1 400 | 1 867 | 2 576 | 3 977 | 7 244 | 11 911 |
| 018 (G 1") | 2 550 | 3 400 | 4 692 | 7 242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3 525 | 4 700 | 6 486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5 000 | 6 667 | 9 200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6 175 | 8 233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9 988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |
Vložka, odpúšťanie a údržba

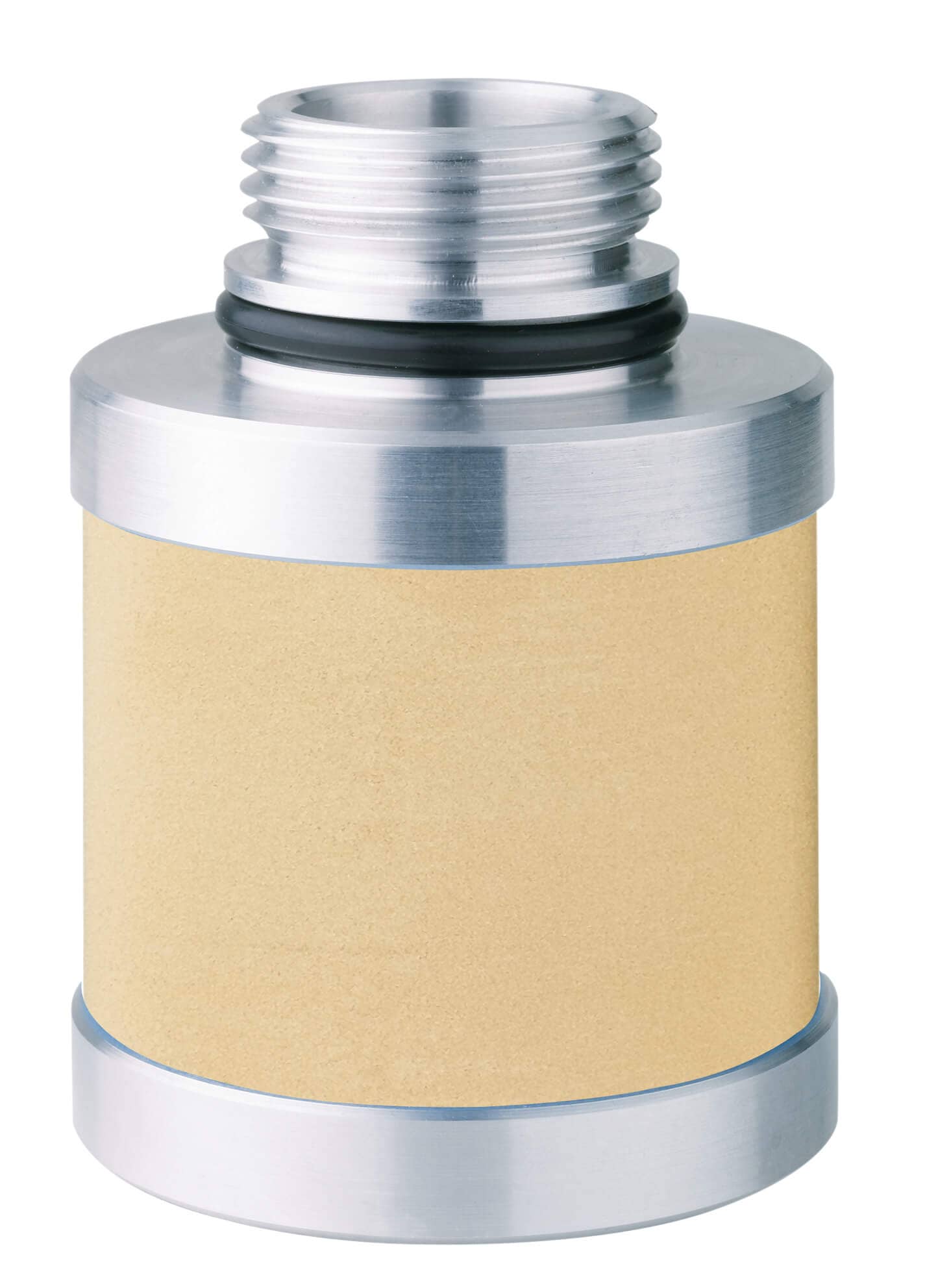

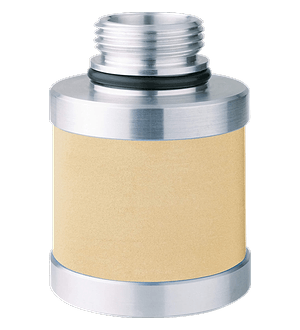

Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad HFB-007V pre HFB-007. Pracovná teplota +1,5 až +65 °C, tlak do 50 bar.
Filter sa dodáva bez odpúšťania kondenzátu. Pre tlak do 50 bar sa hodia plavákové odpúšťače AOK 50B a AOK 50SS, ktoré spoľahlivo pracujú od 10 bar.
Vložku vymeňte najmenej raz ročne alebo pri tlakovej strate 350 mbar. Tlakovú stratu ukáže diferenčný manometer MDHI 50.
Príslušenstvo k filtrom HFB
Ventilek radí
Hrubý filter šetrí tie jemné. Keď sa v rozvode uvoľňujú väčšie nečistoty, zachytí ich spekaná vložka B a jemné vložky za ňou sa tak rýchlo nezanesú.
- Akú jemnosť má hrubý filter HFB?
- 15 µm, trieda 7 pevných častíc podľa ISO 8573-1.
- Zachytí aj olej?
- Nie. Na olej sú jemné predfiltre HFM a mikrofiltre HFS.
- Kedy vložku vymeniť?
- Najmenej raz ročne alebo pri tlakovej strate 350 mbar.
