Hrubý filtr AAFB-1000 – G 2", 16 667 l/min 15 mikronů · třída 7 · 16 bar
Kód: AAFB-1000.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Hrubý filtr se sintrovanou vložkou AAFB-1000 zachytí hrubé pevné nečistoty větší než 15 µm a chrání jemnější stupně za sebou. Má závit G 2" a průtok 16 667 l/min při 7 bar, pracovní tlak do 16 bar.
Patří do řady filtrů Omega Air AAF: tělo je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 2" |
| Průtok při 7 bar | 16 667 l/min (1 000 Nm³/h) |
| Pracovní tlak | 16 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 15 µm |
| Třída ISO 8573-1 | 7-x-x |
| Tlaková ztráta nové vložky | 20 mbar |
| Výměna vložky | 12 měsíců nebo každých 4 000 provozních hodin |
| Odpouštění kondenzátu | plovákový odpouštěč AOK16B (automaticky) |
| Filtrační materiál | sintrovaná mosaz |
| Tělo | hliník, kataforézní lak, ochrana X2-COAT, uzamčení vložky AVELOCK |
| Rozměry A × B × C × D | 696 × 164 × 50 × 520 mm |
| Hmotnost | 5,7 kg |

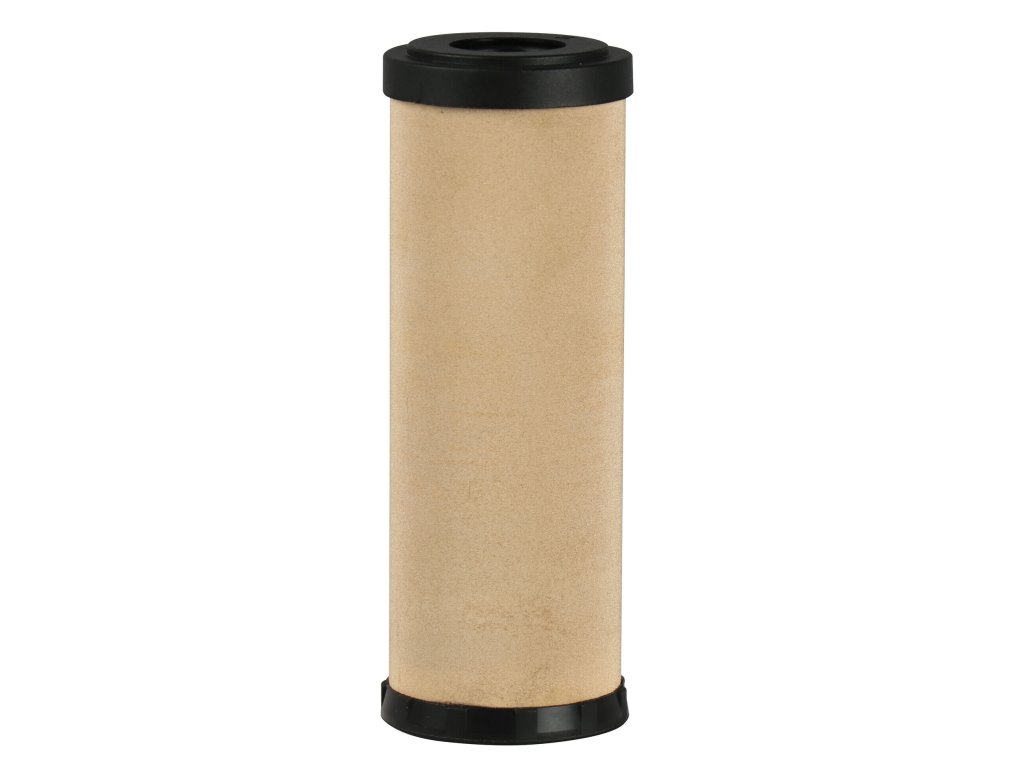

| Náhradní vložka | AAFB-1000V |
Rozměry
Rozměry A × B × C × D: 696 × 164 × 50 × 520 mm, hmotnost 5,7 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar, okolní teplotu +20 °C a vstupní teplotu vzduchu +35 °C. Při jiném tlaku se mění podle korekčního faktoru:
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 6 333 | 8 334 | 10 500 | 12 500 | 14 667 | 16 667 | 18 834 | 20 834 | 23 000 | 25 001 | 27 167 | 29 167 | 31 334 | 33 334 | 35 501 |
Náhradní vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | AAFB-1000V |

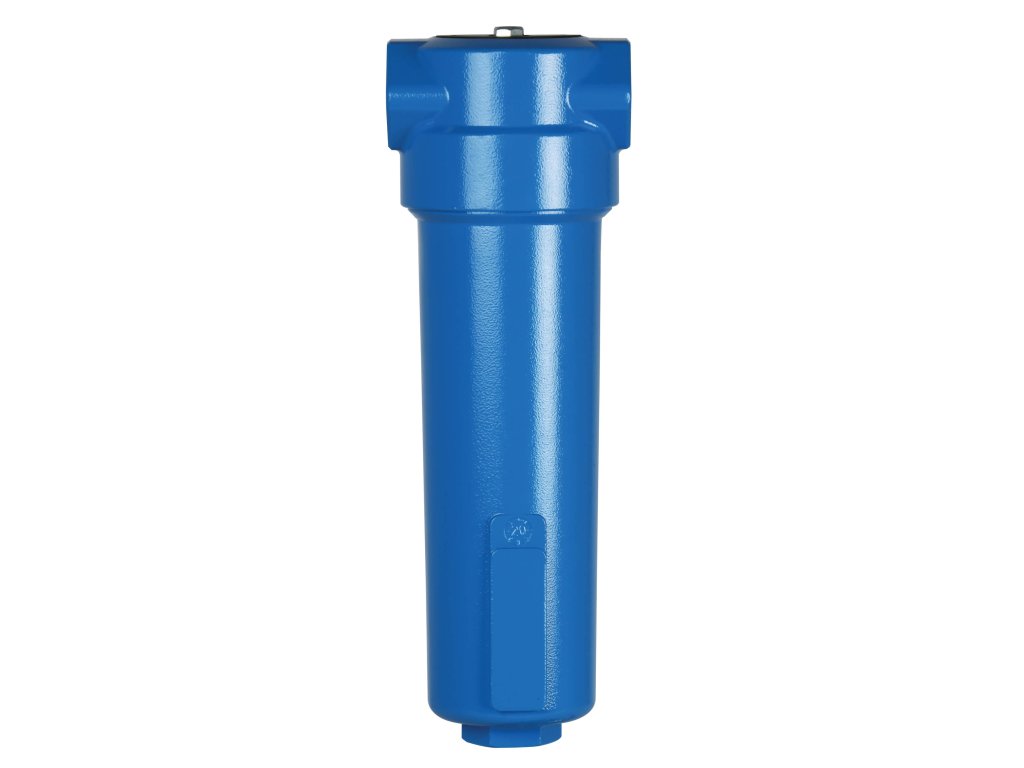

| Tělo bez vložky | AAF-1000T |
| Jiný odpouštěč kondenzátu | odpouštěče pro filtry |
| Indikace zanesení | indikátory a diferenční manometry |
Kam ho zařadit
Patří na začátek filtrace, před základní filtr AAFP nebo prachový filtr AAFR.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Hrubé filtry stlačeného vzduchu AAFB se sintrovanou vložkou |
|---|---|
| Provedení: | Hrubý filtr |
| Tlak: | 16 bar |
| Připojení: | 2" |
| Rozměry: | (A)696 x (B)164 x (C)50 x (D)520 mm |
| Certifikace: | CE-PED-H, ISO 8573-1 (IUTA) |
| Filtrace: | 15 µm |
| Filtrační vložka: | AAFB-1000V |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 16 667 l/min |
| Třída kvality - pevné nečistoty: | 7 |
