Nerezový mikrofiltr IHP4S-003 – 420 bar, G 1/4", 667 l/min 0,01 mikronu · třída 1-x-1 · 420 bar
Kód: IHP4S-003.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nerezový mikrofiltr IHP4S-003 zachytí částice větší než 0,01 µm, vodu a olej; zbytkový olej je pod 0,01 mg/m³. Má závit G 1/4", průtok 667 l/min při 7 bar a pracovní tlak do 420 bar.
Patří do řady vysokotlakých filtrů IHP4 mezi mikrofiltry IHP4S: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1/4" (vnitřní trubkový závit) |
| Průtok při 7 bar | 667 l/min (40 Nm³/h) |
| Pracovní tlak | 420 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 0,01 µm |
| Třída ISO 8573-1 | 1-x-1 |
| Zbytkový olej | < 0,01 mg/m³ |
| Výměna vložky | při tlakové ztrátě 350 mbar, nejméně jednou za 12 měsíců |
| Vložka | IHPS-003V |
| Materiál vložky | borosilikátová mikrovlákna |
| Těleso | nerezová ocel 1.4301, na přání 1.4404 |
| Výška A | 182 mm |
| Šířka hlavy B | 98 mm |
| Největší šířka C | 104 mm |
| Od horní hrany D | 30 mm |
| Hmotnost | 7,9 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry

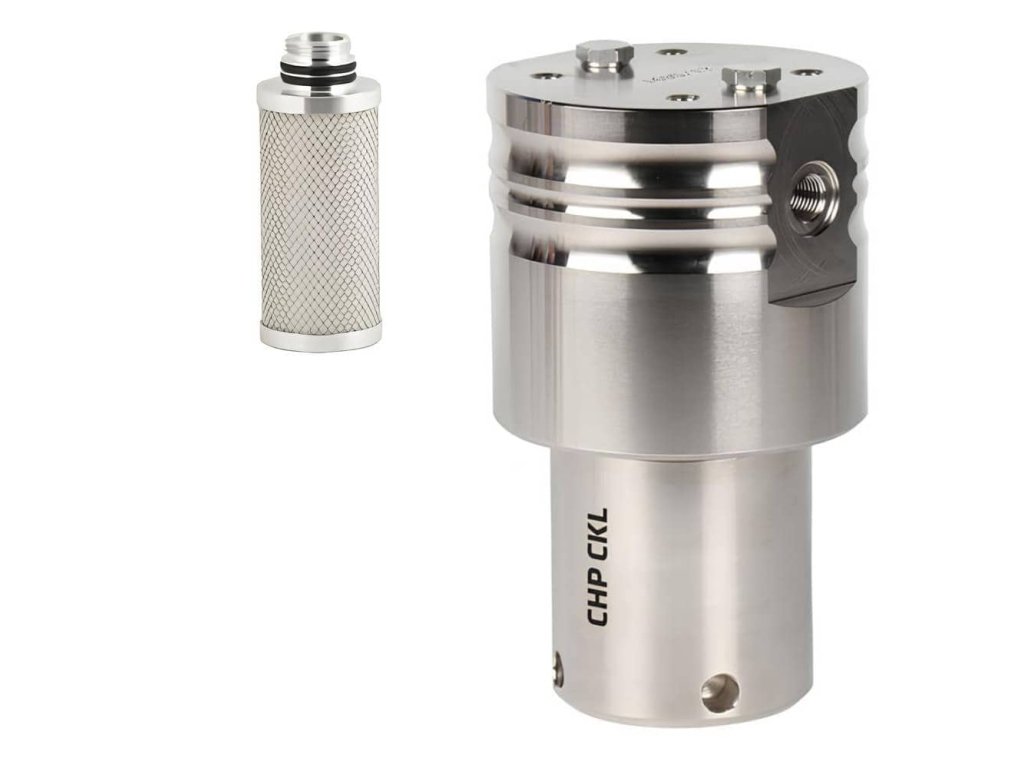

Těleso je z nerezové oceli 1.4301, na přání z 1.4404. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 182 mm, šířka hlavy B 98 mm, největší šířka C 104 mm a od horní hrany D 30 mm. Hmotnost 7,9 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 667 | 2 001 | 3 335 | 5 336 | 8 004 | 8 004 | 8 004 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | IHPS-003V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WS |
| Odlučovač vody před filtr | cyklónové odlučovače IHP |
Kam ho zařadit
Patří za jemný předfiltr IHP4M, který ho chrání. Před aktivním uhlím IHP4A je povinný.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Nerezové vysokotlaké mikrofiltry stlačeného vzduchu IHP4S do 420 bar |
|---|---|
| Provedení: | Mikrofiltr |
| Tlak: | 420 bar |
| Připojení: | 1/4" |
| Rozměry: | 182 × 98 × 104 mm |
| Filtrace: | 0,01 µm |
| Filtrační vložka: | IHPS-003V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 667 l/min |
| Zbytkový olej: | <0,01 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
