Pístový kompresor Perfect - 3/150 + prodloužená záruka + Olej Atmos zdarma
Kód: P30150CZSouvisející produkty
Detailní popis produktu

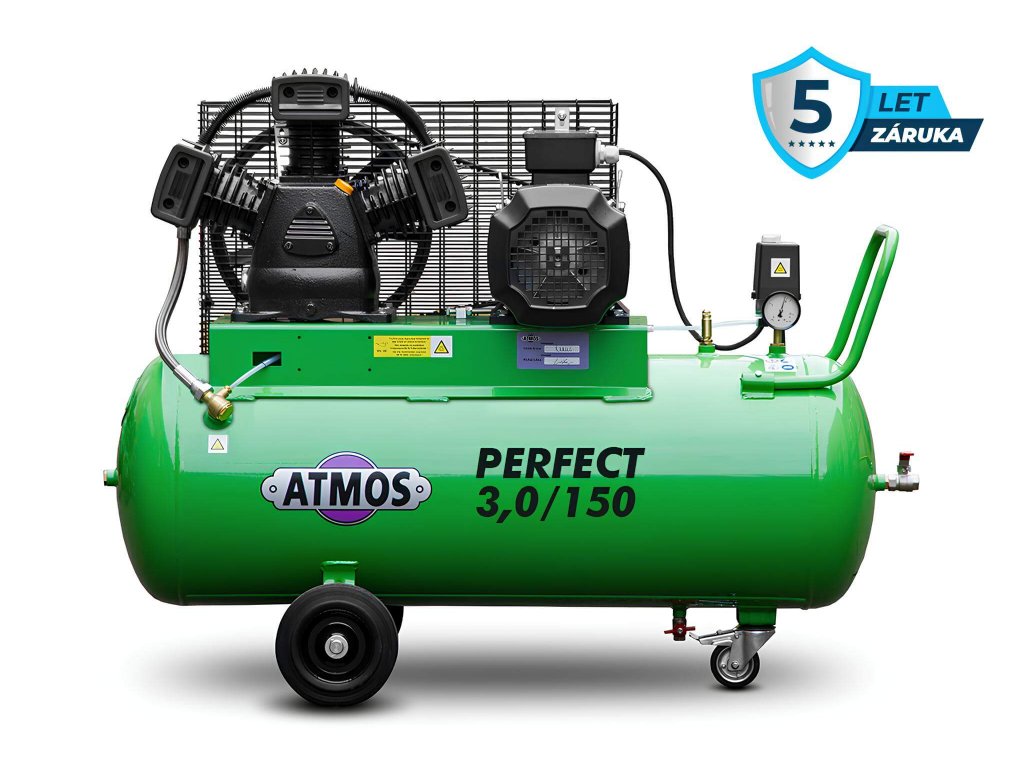

Litinový kompresor ATMOS Perfect 3/150E
Popis kompresoru
Průmyslový, pomaloběžný, litinový, pístový kompresor pro profesionální výrobu stlačeného vzduchu vhodný pro pravidelný každodenní provoz přerušovaného charakteru s určením do řemeslnických provozoven (autoservisy, pneuservisy, lakovny, montážní dílny, apod.) Tři volitelné varianty kompresoru s horizontálními vzdušníky splňují většinu požadavků ve smyslu dostatečné objemové zásoby vzduchu a tím méně často dynamicky namáhaného soustrojí nebo čtvrtou variantou prosté úspory místa v provozovně s půdorysnou plochou pod 0,5 m2. (Varianta na vertikálním vzdušníku.) Ideální pracovní stroj – v posledních letech je Perfect instalován v řadě bioplynových stanic v ČR i zahraničí, kde spolehlivě pracuje v nepřetržitých provozech. Za podmínky správného nadimenzování z hlediska zatížení a četnosti spínání. Pracovní podmínky jsou uvedeny v příslušném návodu na obsluhu a údržbu, který je standardní součástí záruční dokumentace.
Konstrukce kompresoru Perfect 3
Klíčovým atributem v rámci návrhu technického řešení konstrukce kompresoru typové řady Perfect, zadaným konstruktérům a technologům firmy ATMOS, byla (a stále je) . VYSOKÁ SPOLEHLIVOST
Základní dispozice kompresoru je horizontální nebo vertikální, určená primárně k umístění na vzdušník. Kompresor je spojen s elektromotorem přes klínový řemen, který je navržen s ohledem na max. živostnost ložisek. Součástí pístového agregátu je velký chladicí ventilátor, který prohání vzduch přes bohatě dimenzovaná chladicí žebra hlavy a válců s dostatečnou plochou. Elektrický motor je chráněn proti přetížení (nadproudovou ochranou). Kompresor je vybaven jednoduchým tlumením vibrací gumovými elementy (gumová kolečka, popř. silentblok)
Robustní litinový pístový agregát o nízké rychlosti otáčení
Kompresor Perfect 3 je osazen jednostupňovým tříválcovým pomaloběžným agregátem z jakostní litiny. Ve srovnání s relevantními modely, se pístový agregát, díky dodržení specifických výrobních tolerancí, vyznačuje relativně vysokou účinností přeměny elektrické energie na stlačený vzduch. Léty prověřený pístový agregát LB 40-3 pracuje v oblasti otáček, které jsou pro jeho činnosti nejoptimálnější. Nízký počet otáček ve spojení s uložením ložisek klikové hřídele v bohatě dimenzované klikové skříni z jakostní litiny je základním předpokladem vysoké spolehlivosti stroje i relativně nízké úrovně emitovaného hluku. Tříválcový agregát má rovnoměrný chod a celkový výkon je rozložen (po 33,3%) do třech prvků (válců).
Regulace kompresoru
Dvoupolohová: start-stop ekonomická regulace chodu umožnuje běh stroje jen po nezbytnou dobu nutnou pro zajištění stabilní dodávky stlačeného vzduchu do systému rozvodu stlačeného vzduchu.
Rychlý a komfortní servisní přístup
Otevřená verze kompresoru zajišťuje pohodlný přístup ke všem konstrukčním uzlům stroje a rychlý a efektivní
servisní zásah. Ventilátor je umístěn tak, aby mohl být snadno čištěn. Vzduchový filtr, klínový řemen, olejové hrdlo, olejoznak a další klíčové „servisní" komponenty jsou jednoduše přístupné.
Nižší úroveň hlučnosti
Díky bohatě dimenzovanému bloku z jakostní litiny ve spojení s nízkou rychlostí otáčení, je základní úroveň hluku emitovaná soustrojím, ve srovnání s relevantními pístovými kompresory významně nižší.
Montáž, výroba – zkoušky a kontrola jakosti
Každý jednotlivý kus pístového kompresoru Perfect má svého konkrétního mechanika, který jej složil a který je přímo zodpovědný za konkrétní kus stroje. Každý mechanik, má nad sebou kontrolního pracovníka, který v pravidelných intervalech dohlíží na proces výroby a který provede důkladné zkoušky a testy finálního výrobku.
Neexistuje tak výrobek, který by byl puštěn na prodejní trh bez řádných zkoušek.
Garance a záruky
S ohledem na vysokou spolehlivost výrobku a získaných zkušeností od řady spokojených koncových uživatelů (řádově tisíce instalací v ČR i zahraničí od zahájení výroby v roce 2004) poskytuje výrobce – ATMOS Chrást s.r.o. na pístový kompresor řady Perfect (při splnění všech podmínek pro provoz obsluhu a údržbu uvedených v záruční dokumentaci) mimořádně dlouhou záruku v délce 50 měsíců a nase společnost jako jediná na trhu prodlužuje tuto dobu na celých 5 let. Platí v případě dodržení záručních podmínek.
Základní data |
||||||||||
| Pístový agregát | LB 40-3 | |||||||||
| Počet a uspořádání válců | 3 W | |||||||||
| Počet stupňů komprese | jednostupňový | |||||||||
| Nasávané množství | 0,510 (m3/min) | |||||||||
| Výkonnost vztažená na sací podmínky | 0,408 (m3/min) | |||||||||
| Jmenovité otáčky pístového agregátu | 1 100 ot/min | |||||||||
| Vypínací tlak | 10 bar | |||||||||
| Spínací tlak | 8 bar | |||||||||
| Tlaková nádoba (vzdušník) | 150 l | |||||||||
| Provedení vzdušníku | horizontální | |||||||||
Pohon |
||||||||||
| Typ pohonu | elektromotor | |||||||||
| Jmenovitý výkon | 3 kW | |||||||||
| Jmenovité napětí | 400/50 V/Hz | |||||||||
| Jmenovité otáčky | 1 861 min | |||||||||
| Provedení stroje | IP54 | |||||||||
Ostatní parametry |
||||||||||
| Emisní hladina akust. tlaku A LpA | 73 dB(A) | |||||||||
| Objem olejové náplně kompresoru | 1 l | |||||||||
| Objem vzdušníku | 150 l | |||||||||
| Rozměry | 1350 x 520 x 950 mm | |||||||||
| Hmotnost | 130 kg | |||||||||
| Výstup stlačeného vzduchu | G 1/2" | |||||||||
| Průřez kabelu | 5 x 1,5 YSLY | |||||||||
| Druh pracovní prostředí | ČSN 33 2000-3 | |||||||||
| Teplota pracovního prostředí | +5 až +45 °C | |||||||||
| Jištění | 16A vypínací charakteristika D | |||||||||
Vybavení kompresoru |
||||||||||
| Vzduchový filtr | ano | |||||||||
| Manometr pro tlak vzdušníku | ano | |||||||||
| Pojistný ventil | ano | |||||||||
| Vypouštěcí ventil kondenzátu ze vzdušníku | ano | |||||||||
| El.kabel s vidlicí | ano | |||||||||
| Tlakový spínač s nadproudovou ochranou | ano | |||||||||
| Chladící lamely pro zvýšení chlazení | ano | |||||||||
Dokoupitelné příslušenství |
||||||||||
| Regulátor tlaku | AR12 | |||||||||
| Filtr stlačeného vzduchu 20 um s regulací tlaku | AFR12 | |||||||||
| Filtr upravující kvalitu stlačeného vzduchu ISO 8573.1 | filtry NGF | |||||||||
| Externí kondenzační sušič stlačeného vzduchu (TRB +3°C) | AHD31 | |||||||||
| Elektronický odvaděč kondenzátu - Automaticky | ECDB15 | |||||||||
| Indikátor kondenzátu v systému rozvodu vzduchu | připravujeme | |||||||||
Robustní litinové kompresory v pístovém provedení ATMOS Perfect |
||||||||||
| Obj.č. | Tlak bar |
Otáčky 1/min |
Sání l/min |
Výkon l/min |
Příkon kW |
Vzdušník l |
Válce |
Napětí V/Hz |
Výstup " |
Hluk dB(A) |
Pístové kompresory Perfect 3 kW |
||||||||||
| 3PFT | 10 | 1100 | 510 | 408 | 3 | - | 3W | 400/50 | 1/2" | 73 |
| 3/150 | 10 | 1100 | 510 | 408 | 3 | 150 | 3W | 400/50 | 1/2" | 73 |
| 3/270 | 10 | 1100 | 510 | 408 | 3 | 270 | 3W | 400/50 | 1/2" | 73 |
Pístové kompresory Perfect 4 kW |
||||||||||
| 4PFT | 10 | 0 | 810 | 650 | 4 | - | 2V | 400/50 | 1/2" | 76 |
| 4/150 | 10 | 1100 | 810 | 650 | 4 | 150 | 2V | 400/50 | 1/2" | 76 |
| 4/270 | 10 | 1100 | 810 | 650 | 4 | 270 | 2V | 400/50 | 1/2" | 76 |
| 4TPFT | 12,5 | 1000 | 700 | 500 | 4 | - | 2V | 400/50 | 1/2" | 78 |
| 4T/150 | 12,5 | 1000 | 700 | 500 | 4 | 150 | 3W | 400/50 | 1/2" | 78 |
| 4T/300 | 12,5 | 1000 | 700 | 500 | 4 | 300 | 3W | 400/50 | 1/2" | 78 |
Pístové kompresory Perfect 5 kW |
||||||||||
| 5,5PFT | 10 | 950 | 960 | 750 | 5,5 | - | 3W | 400/50 | 1/2" | 78 |
| 5,5/150 | 10 | 950 | 960 | 750 | 5,5 | 150 | 3W | 400/50 | 1/2" | 78 |
| 5,5/270 | 10 | 950 | 960 | 750 | 5,5 | 270 | 3W | 400/50 | 1/2" | 78 |
| 5,5/500 | 10 | 950 | 960 | 750 | 5,5 | 500 | 3W | 400/50 | 1/2" | 78 |
Pístové kompresory Perfect 7,5 kW |
||||||||||
| 7,5PFT | 10 | 980 | 1180 | 920 | 7,5 | - | 2V | 400/50 | 1/2" | 79 |
| 7,5/500 | 10 | 980 | 1180 | 920 | 7,5 | 500 | 2V | 400/50 | 1/2" | 79 |
| 7,5PFTY | 10 | 980 | 1180 | 920 | 7,5 | - | 2V | 400/50 | 1/2" | 79 |
| 7,5/500Y | 10 | 980 | 1180 | 920 | 7,5 | 500 | 2V | 400/50 | 1/2" | 79 |
Stojaté pístové kompresory Perfect - vertikální provedení |
||||||||||
| 3/270S | 10 | 1 100 | 510 | 408 | 3 | 270 | 3W | 400/50 | 1/2" | 73 |
| 4/270S | 10 | 1 100 | 810 | 650 | 4 | 270 | 2V | 400/50 | 1/2" | 76 |
| 5,5/270S | 10 | 950 | 960 | 750 | 5,5 | 270 | 3W | 400/50 | 1/2" | 78 |
| PFT - Verze bez tlakové nádoby, S - Vertikální provedení stroje, Y - hvězda trojúhelník | ||||||||||
Doplňkové parametry
| Kategorie: | Pístové profi kompresory Atmos perfect |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Pístový kompresor |
| Tlak: | 10 Bar |
| Sací výkon: | 510 l/min |
| Výtlak: | 408 l/min |
| Objem tlakové nádoby: | 150 L |
| Provedení tlakové nádoby: | Ležatá |
| Připojení: | 1/2" |
| Příkon motoru: | 3,0 kW |
| Napětí sítě: | 400/50 V/Hz |
| Otáčky: | 1 100 ot/min |
| Počet válců: | 3 |
| Počet stupňů: | 1 stupňový |
| Mazání: | Olejové |
| Hlučnost: | 73 dB(A) |
| Rozměry: | 1350 x 520 x 950 mm |
| Hmotnost: | 130 kg |
| Příslušenství: | Kolečka, Madlo |
| Motor: | Elektrický |
| Odhlučněný: | Ne |
| Pohon: | Klínové řemeny |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Mobilní |
