Sprężarki śrubowe SCR: Technologia dla najtańszego powietrza

Sześć maszyn z programu SCR obok siebie — od kompaktowej jednostki po dużą maszynę w obudowie

8 serii SCR

SCR buduje sprężarki wokół jednej liczby — ile kosztuje metr sześcienny powietrza przez cały czas pracy maszyny. Program obejmuje osiem serii od 2,2 do 280 kW: bezolejowe jednostki spiralne do gabinetu, kompaktowe maszyny śrubowe do warsztatu i dwustopniowe maszyny w zabudowie dla zakładów, które nie stoją. Ta strona nie tłumaczy, dlaczego sprężarka śrubowa — od tego jest przegląd sprężarek śrubowych. Jest o tym, którą serię SCR wybrać.

2,2 – 280 kWmoc silnika

200 – 60 000 l/minwydajność powietrza

7 – 12,5 barciśnienie robocze

8serii w programie

Cztery pytania, na które warto odpowiedzieć przed wyborem

Każde kolejne zawęża to, co zostało po poprzednim — po czwartej odpowiedzi z ośmiu serii zwykle zostają dwie.

Ile powietrza zużywa zakład?

Sprężarkę wybiera się według litrów na minutę, a nie według kilowatów. Trzeba zsumować zużycie narzędzi i maszyn, które mogą pracować jednocześnie, i dodać zapas na nieszczelności instalacji. Program SCR obejmuje od 200 do 60 000 l/min, więc pierwsze pytanie od razu odrzuci większość serii.

Czy pobór faluje w ciągu zmiany?

Gdy zużycie się zmienia — raz pracuje wszystko, raz nic — opłaca się falownik: maszyna utrzymuje ciśnienie obrotami, zamiast raz po raz przechodzić na bieg jałowy. Przy równomiernym poborze na pełnej mocy stałe obroty są tańsze w zakupie i zużyją tyle samo.

Czy powietrze może zetknąć się z olejem?

Przemysł spożywczy, napoje, farmacja, medycyna, elektronika i lakiernie potrzebują powietrza, do którego olej nie ma jak trafić. Potrafią to tylko serie bezolejowe — spiralna XA w małych ilościach i śrubowa G/GV w dużych. Filtracja za maszyną olejową to namiastka, a nie to samo.

Ile godzin dziennie będzie pracować?

Przy jednej zmianie decyduje cena zakupu. Przy dwóch i trzech zmianach przerośnie ją rachunek za prąd na tyle, że opłaca się sprężanie dwustopniowe i silnik IE4 na magnesy trwałe — czyli wyższe serie. Różnicy nie liczy się w latach, tylko w miesiącach pracy.

Osiem serii i czym się od siebie różnią

Serie ułożone są według mocy, czyli tak, jak maszynę faktycznie się wybiera. Przy każdej napisane jest, do jakiego zakładu jest zbudowana.

SCR-XA

2,2 – 29,6 kW · 200 – 3 520 l/min — Powietrze bez oleju w małych ilościach. Gabinet stomatologiczny, laboratorium, mała lakiernia albo linia spożywcza — wszędzie tam, gdzie powietrze styka się z wyrobem i oleju nie może w nim być nawet w śladowych ilościach. Sprężają dwie spirale, które nigdy się nie stykają, więc w komorze sprężania nie ma żadnego smaru. Wydajność reguluje się załączaniem i odłączaniem poszczególnych bloków, nie falownikiem.

SCR-APM Mini

3,7 – 5,5 kW · 320 – 696 l/min — Najmniejsza maszyna śrubowa do warsztatu. Warsztat samochodowy, stolarnia, mniejszy montaż. Zastępuje sprężarkę tłokową tam, gdzie jej przerywana praca już nie wystarcza, a duża maszyna byłaby zbędna. Dostępna także jako zestaw ze zbiornikiem powietrza i osuszaczem na jednej ramie.

SCR-APM Maxi

7,5 – 15 kW · 950 – 2 000 l/min — Warsztat i mniejsza produkcja. Typowy warsztat mechaniczny albo linia montażowa z poborem około tysiąca litrów na minutę. Ta sama technika co w Mini, tylko o rozmiar wyżej — i z zestawami, które oprócz zbiornika powietrza i osuszacza mają też filtrację.

SCR-PM2 wyprzedaż

7,5 – 15 kW · 950 – 2 000 l/min — Wyprzedaż poprzedniej generacji. Poprzednik serii APM Maxi w tym samym paśmie mocy. Maszyny są nowe i pełnowartościowe, wyprzedawana jest tylko końcówka zapasu magazynowego — dlatego przed decyzją warto porównać cenę z Maxi.

SCR-EPM

15 – 45 kW · 2 300 – 9 500 l/min — Produkcja na dwie zmiany. Średnie pasmo, w którym energia już się liczy. Napęd bezpośredni bez pasków, silnik IE4 na magnesy trwałe i falownik, który utrzymuje ciśnienie w instalacji zamiast pracy na biegu jałowym. Sterownik SCR9000 ma tygodniowy plan pracy.

SCR-G / GV

37 – 280 kW · 5 700 – 47 000 l/min — Powietrze bez oleju w dużych ilościach. Przemysł spożywczy, napoje, farmacja, elektronika, huty szkła — zakłady, które potrzebują powietrza bez oleju w ilościach, na jakie maszyna spiralna już nie wystarcza. Dwa stopnie śrubowe bez smarowania w komorze sprężania, chłodzenie powietrzem albo wodą. Wykonanie GV ma dodatkowo falownik.

SCR-EPM2

55 – 160 kW · 10 000 – 33 500 l/min — Duży zakład przemysłowy. Główna maszyna sprężarkowni w zakładzie produkcyjnym. Nowa generacja w wykonaniu antracytowym, falownik ze sterowaniem wektorowym i regulowane obroty także przy wentylatorze chłodzącym — pobór mocy spada więc wraz z obciążeniem w dwóch miejscach naraz.

SCR-H / HPM

132 – 280 kW · 28 500 – 60 000 l/min — Praca ciągła, najniższe zużycie jednostkowe. Najwydajniejsze maszyny w programie, dla zakładów, które nie stoją — wypalanie laserem, tekstylia, energetyka, duża obróbka metali. Sprężanie odbywa się w dwóch stopniach z chłodzeniem międzystopniowym, więc na ten sam metr sześcienny idzie mniej prądu. Jedyna seria, która daje też 12,5 bara.

Porównanie ośmiu serii SCR
Seria	Moc (kW)	Wydajność (l/min)	Ciśnienie (bar)	Smarowanie	Regulacja obrotów	Typowa rola
SCR-XA	2,2 – 29,6	200 – 3 520	7 – 10	bezolejowa	stopniowo, liczbą bloków	Powietrze bez oleju w małych ilościach
SCR-APM Mini	3,7 – 5,5	320 – 696	10	smarowana olejem	falownik	Najmniejsza maszyna śrubowa do warsztatu
SCR-APM Maxi	7,5 – 15	950 – 2 000	10	smarowana olejem	falownik	Warsztat i mniejsza produkcja
SCR-PM2	7,5 – 15	950 – 2 000	10	smarowana olejem	falownik	Wyprzedaż poprzedniej generacji
SCR-EPM	15 – 45	2 300 – 9 500	7 – 10	smarowana olejem	falownik	Produkcja na dwie zmiany
SCR-G / GV	37 – 280	5 700 – 47 000	7 – 10	bezolejowa	G stałe obroty, GV falownik	Powietrze bez oleju w dużych ilościach
SCR-EPM2	55 – 160	10 000 – 33 500	7 – 10	smarowana olejem	falownik	Duży zakład przemysłowy
SCR-H / HPM	132 – 280	28 500 – 60 000	7 – 12,5	smarowana olejem	H stałe obroty, HPM falownik	Praca ciągła, najniższe zużycie jednostkowe

Wydajność to znamionowy przepływ objętościowy według ISO 1217; przy maszynach z falownikiem chodzi o górną granicę zakresu regulacji. Dokładne wartości dla konkretnego modelu znajdziesz przy produkcie.

#showmore#

Którą serię do jakiego zakładu

Zestawienie to skrót, a nie przepis — przypadki graniczne rozstrzyga wyliczenie poboru. Jeśli twojego zakładu w tabeli nie ma albo pasuje do dwóch wierszy naraz, napisz do nas.

Którą serię do jakiego zakładu
Zakład	Co decyduje	Seria
Gabinet stomatologiczny, laboratorium, mała lakiernia	powietrze bez oleju w małych ilościach	SCR-XA
Warsztat samochodowy, stolarnia, mniejszy montaż	300 – 700 l/min, jedna zmiana	SCR-APM Mini
Warsztat mechaniczny, linia montażowa	około 1 000 – 2 000 l/min	SCR-APM Maxi
Produkcja na dwie zmiany	falujący pobór, 15 – 45 kW	SCR-EPM
Sprężarkownia zakładu produkcyjnego	maszyna główna 55 – 160 kW	SCR-EPM2
Przemysł spożywczy, napoje, farmacja, elektronika	powietrze bez oleju od 5 700 l/min	SCR-G / GV
Wypalanie laserem, tekstylia, energetyka	praca ciągła 132 – 280 kW	SCR-H / HPM
Huta szkła, cementownia	duże ilości powietrza o niskim ciśnieniu	wersje niskociśnieniowe na zapytanie

Branże, które zwracają się do nas najczęściej

Herbatniki na przenośniku linii pakującej — Przemysł spożywczy — powietrze styka się z wyrobem i opakowaniem

Blistry z tabletkami na przenośniku produkcji farmaceutycznej — Farmacja — czystość powietrza jest częścią przepisu produkcyjnego

Szklane butelki w maszynie formującej nad płomieniem pieca hutniczego — Huty szkła — duże ilości powietrza, często o niższym ciśnieniu

Wypalarka laserowa tnie blachę stalową — Obróbka metali — wypalanie laserem idzie bez przerwy

Karoserie samochodów na linii montażowej — Przemysł motoryzacyjny — montaż, skręcanie i lakierowanie

Roboty montujące elementy na płytkach drukowanych — Elektronika — montaż płytek nie zniesie mgły olejowej

Pięć technologii, na których stoi oszczędność

Większość serii SCR jest w nie wyposażona, a im wyżej w programie, tym więcej ich maszyna niesie. To właśnie one robią różnicę między sprężarką tanią przy zakupie a sprężarką tanią w eksploatacji.

Sprężanie dwustopniowe — powietrze sprężane jest na dwa razy z chłodzeniem międzystopniowym, więc na ten sam metr sześcienny idzie mniej prądu niż w maszynie jednostopniowej.
Napęd bezpośredni 1:1 — blok siedzi na silniku bez pasków i bez przekładni, więc nie powstają straty na przeniesieniu napędu ani koszty napinania i wymiany pasków.
Silniki IE4 na magnesy trwałe — utrzymują wysoką sprawność także przy częściowym obciążeniu, czyli dokładnie tam, gdzie zwykły silnik asynchroniczny wypada najgorzej.
Chłodzenie silnika olejem albo cieczą — temperatura uzwojenia zostaje niska, co oszczędza izolację i łożyska oraz utrzymuje sprawność przez cały okres życia maszyny.
Regulacja obrotów silnika i wentylatora — obroty zmieniają się według rzeczywistego zużycia, więc maszyna pracująca akurat na jedną trzecią nie jest chłodzona pełną mocą.

Jak pracuje sprężarka śrubowa

Para wirników obraca się przeciwbieżnie, a przestrzeń między ich zębami po drodze od ssania do wylotu płynnie maleje — powietrze sprężane jest w ten sposób bez zaworów, bez pulsacji i bez przerw. Dlatego maszyna śrubowa zniesie pracę ciągłą, na której sprężarka tłokowa by się ugotowała. Sprężarka spiralna robi to samo inaczej: między spiralą stałą a obiegową wędrują do środka kieszenie powietrza i po drodze maleją. Dokładniej rozebrane jest to w poradniku.

Cztery fazy sprężania powietrza między spiralą stałą a obiegową — Zasada spiralna — powietrze sprężane jest między dwiema spiralami, które nigdy się nie stykają. W komorze sprężania nie ma więc żadnego smaru.

Zbliżenie pary wirników śrubowych z obrobionym profilem zębów — Zasada śrubowa — para wirników zmniejsza objętość powietrza płynnie, bez zaworów i bez pulsacji.

Dwustopniowy blok śrubowy — oba stopnie na wspólnej przekładni — Blok dwustopniowy — powietrze przechodzi przez dwa stopnie z chłodzeniem między nimi, więc na ten sam metr sześcienny idzie mniej energii.

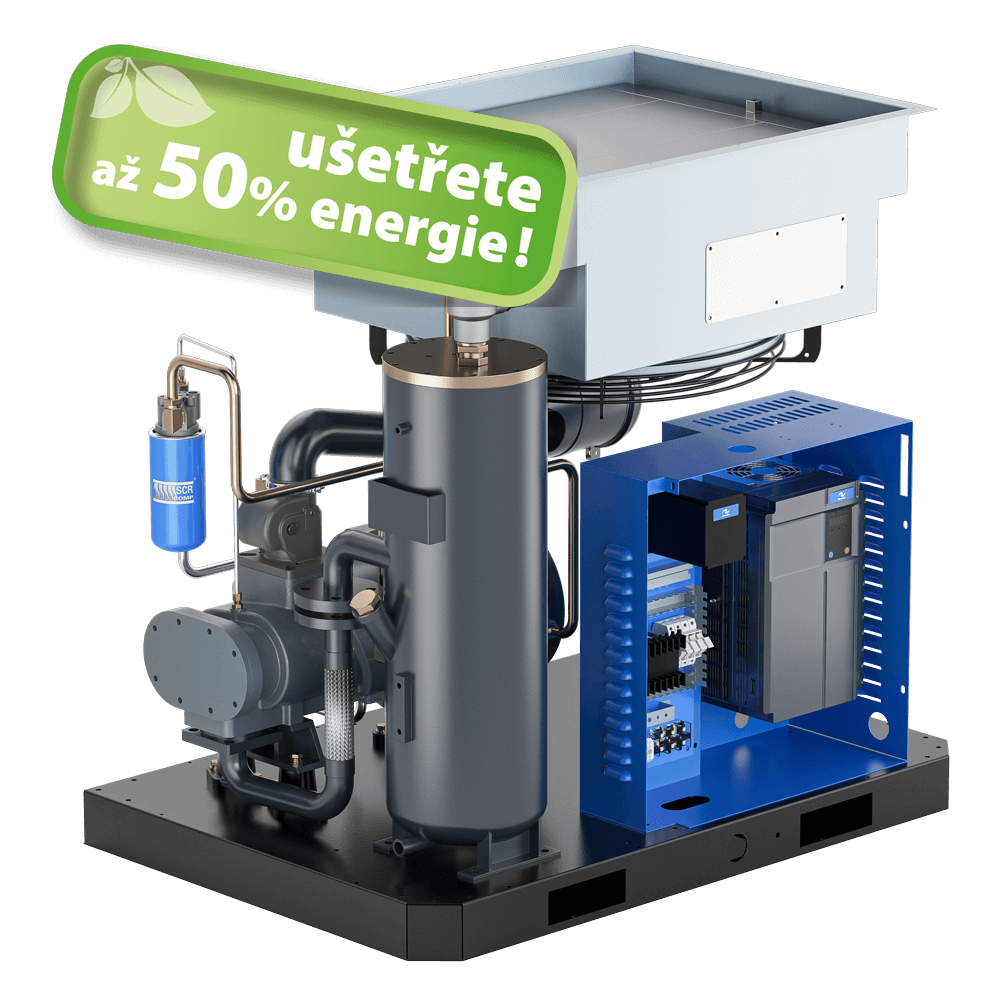

Falownik ze sterowaniem wektorowym w obudowie sprężarki — Falownik zmienia obroty według zużycia, więc maszyna nie musi raz po raz przechodzić na bieg jałowy.

Sterownik SCR9000 z kolorowym wyświetlaczem i schematem maszyny — Sterownik SCR9000 pilnuje ciśnienia, temperatur i interwałów serwisowych, a do tego ma tygodniowy plan pracy.

Wgląd w dwustopniową sprężarkę — blok śrubowy i silnik elektryczny — Układ dużej maszyny — blok, silnik, chłodzenie i separator w jednej obudowie wyciszającej.

Sprężarkownia z rzędem sprężarek w obudowach i pionowymi zbiornikami powietrza

Do sprężarki potrzeba jeszcze kilku rzeczy

Sama maszyna wytworzy powietrze, ale użytecznym czyni je dopiero reszta sprężarkowni. Zbiornik powietrza wyrówna szczyty, żeby sprężarka nie załączała się przy każdym poborze. Osuszanie usunie wodę, która inaczej skropliłaby się w instalacji i w narzędziach. Filtracja dopracuje czystość według tego, do czego powietrze służy. A instalacja decyduje o tym, ile ciśnienia stracisz po drodze. Przy mniejszych seriach zbiornik i osuszacz można kupić od razu na wspólnej ramie ze sprężarką, przy dużych sprężarkownię składa się na miarę.

Ventilek radzi

Nie kupuj sprężarki według tabliczki z kilowatami. Decyduje to, ile litrów na minutę maszyna da przy twoim ciśnieniu i ile za to zużyje — a przy dwóch maszynach z tym samym silnikiem różnica sięga spokojnie jednej czwartej. Cena zakupu to przy pracy wielozmianowej tylko ułamek tego, co za sprężarkę ostatecznie zapłacisz; reszta to prąd. Jeśli nie masz pewności, napisz nam swój pobór i czas pracy, a policzymy to za ciebie.

Częste pytania o wybór

Czy opłaca się falownik, czy wystarczą stałe obroty?: Decyduje to, czy pobór faluje. Maszyna o stałych obrotach potrafi tylko pracować albo odciążyć — a odciążona wciąż zużywa mniej więcej jedną trzecią mocy. Gdy zakład ma szczyty i przestoje, falownik ten bieg jałowy usuwa. Gdy natomiast linia pracuje równomiernie pełną mocą, falownik nie ma czego oszczędzać i zostaje z niego tylko wyższa cena zakupu. Większość serii SCR ma falownik w wersji podstawowej; w seriach G i H wybiera się między wykonaniem z nim i bez niego.
Jaka jest różnica między powietrzem bezolejowym a filtrowanym?: W sprężarce olejowej olej jest wprost w komorze sprężania, a filtracja za maszyną ogranicza jego pozostałości. W maszynie bezolejowej olej nie ma jak trafić do sprężanego powietrza, bo w komorze żadnego nie ma. Dla zakładów, w których powietrze styka się z żywnością, lekiem albo lakierowaną powierzchnią, to różnica między środkiem zaradczym a pewnością.
Po co sprężanie dwustopniowe?: Sprężenie powietrza za jednym razem z atmosfery do dziesięciu barów oznacza wysoką temperaturę wylotową, a razem z nią stratę. Gdy podzieli się to na dwa stopnie i wstawi między nie chłodnicę, ten sam metr sześcienny zużyje mniej energii. Dlatego mają je najwydajniejsze serie, gdzie oszczędność mnoży się przez przepracowane godziny.
Ile barów wybrać?: Większości narzędzi pneumatycznych i maszyn wystarcza 7 albo 8 barów. Każdy dodatkowy bar kosztuje mniej więcej 7 % mocy, więc nie opłaca się kupować ciśnienia „na wszelki wypadek”. Dziesięć barów ma sens przy długich instalacjach i maszynach, które same redukują sobie ciśnienie; 12,5 bara daje jedyna seria — SCR-H.
Czy do sprężarki potrzeba jeszcze czegoś?: Prawie zawsze zbiornika powietrza, żeby maszyna nie załączała się przy każdym poborze, i osuszania, żeby w instalacji nie skraplała się woda. Przy mniejszych seriach jedno i drugie można kupić od razu na wspólnej ramie ze sprężarką, przy dużych rozwiązuje się to osobno, według sprężarkowni.
Czy więcej kW oznacza więcej powietrza?: Tylko w obrębie jednej serii. Między seriami już nie — maszyna dwustopniowa wyprodukuje z tej samej mocy więcej powietrza niż jednostopniowa, a bezolejowa odwrotnie: mniej, bo spręża bez smarowanej warstwy uszczelniającej. Dlatego porównywać należy litry na minutę przy danym ciśnieniu, a nie kilowaty.

Podane zakresy dotyczą całego programu SCR, poszczególne modele się różnią. Dane o wydajności pochodzą z materiałów producenta, pomiar przepływu odpowiada ISO 1217. Ceny dużych maszyn zależą od konkretnego zestawu i wykonania, dlatego podawane są przy nich na zapytanie.

Olej mineralny SCR - SCO-5L

Kod : SCO-5L

zł395,10

(zł326,53 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-200 H moc 200 kW, 2 580 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-200/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-185 H moc 185 kW, 2 340 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-185/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-160 H moc 160 kW, 1 980 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-160/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-132 H moc 132 kW, 1 710 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-132/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-280 HPM moc 280 kW, 3 600 m³/h przy 7 barach, falownik, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-280/8HPM

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-280 H moc 280 kW, 3 600 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-280/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-250 HPM moc 250 kW, 3 090 m³/h przy 7 barach, falownik, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-250/8HPM

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-250 H moc 250 kW, 3 090 m³/h przy 7 barach, stałe obroty, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-250/8H

zł0,22

(zł0,18 bez VAT)

Dwustopniowa sprężarka śrubowa SCR-220 HPM moc 220 kW, 2 748 m³/h przy 7 barach, falownik, ciśnienie 7 / 8 / 10 / 12,5 bar

Kod : SCR-220/8HPM

zł0,22

(zł0,18 bez VAT)

152 pozycji razem
