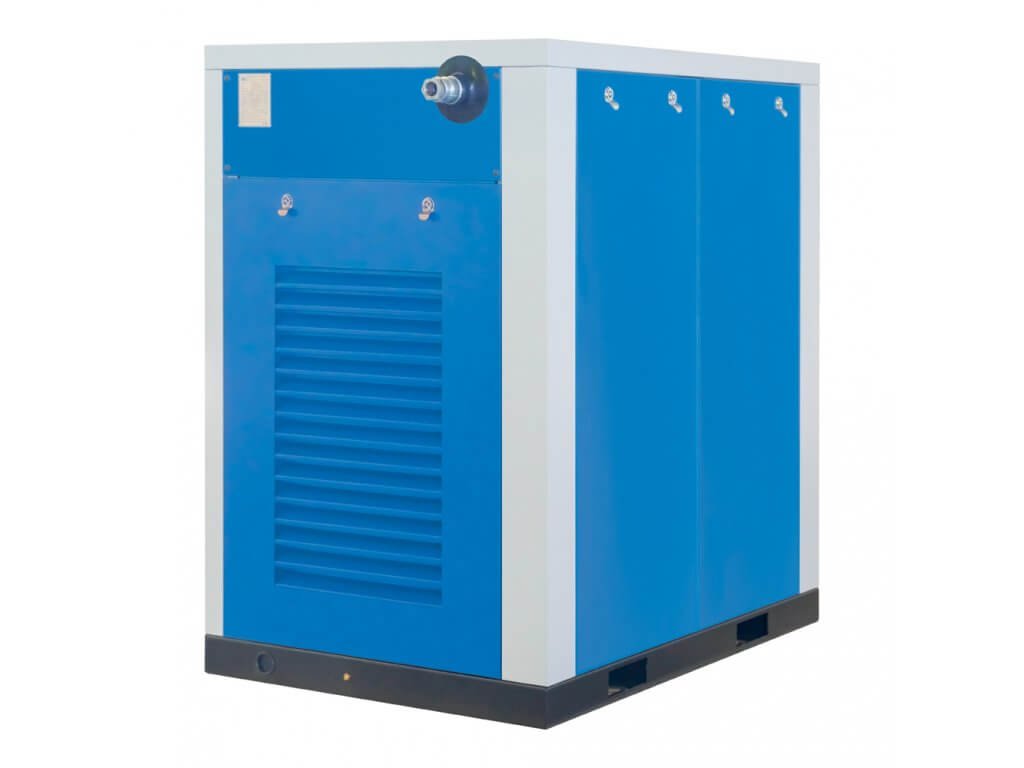

Sprężarka śrubowa SCR-18/7EPM moc 18 kW, wydajność do 3 700 l/min, ciśnienie 7 bar, falownik, napięcie 400/50 V/Hz YD
Kod: SCR-18/7EPM
Produkty powiązane
Opis szczegółowy produktu
Osiemnastka jest w serii EPM niepozornie najkorzystniejszym krokiem. Ma bowiem tę samą obudowę i masę co piętnastka — 1 200 × 800 × 1 100 mm i 480 kg — ale przy siedmiu barach dostarczy o 700 l/min więcej.
Dlaczego 7 bary
Przy 7 barach daje do 3 700 l/min. Regulacja schodzi do 1 300 l/min, czyli mniej więcej do jednej trzeciej wydajności — nieco mniej niż w pozostałych klasach, gdzie falownik schodzi do jednej czwartej. Jeśli pobór spada poniżej tej granicy, maszyna będzie częściej się wyłączać.
| Ta sama maszyna 18,5 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata wobec 7 barów |
| SCR-18/7EPM — ta maszyna | 7 bar | 1 300 – 3 700 | 0 % |
| SCR-18/8EPM | 8 bar | 1 100 – 3 500 | 5 % |
| SCR-18/10EPM | 10 bar | 1 000 – 2 900 | 22 % |
Wymiary 1 200 × 800 × 1 100 mm, masa 480 kg, wyjście R 1" i głośność 66 dB(A) są przy wszystkich trzech ustawieniach takie same — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Wobec SCR-15/7EPM to o 23 % powietrza więcej w tym samym obrysie i za różnicę w cenie, która przy pracy zmianowej zwróci się szybko. Kolejny stopień SCR-22/7EPM doda kolejne 400 l/min, ale już kosztem 80 kg więcej.

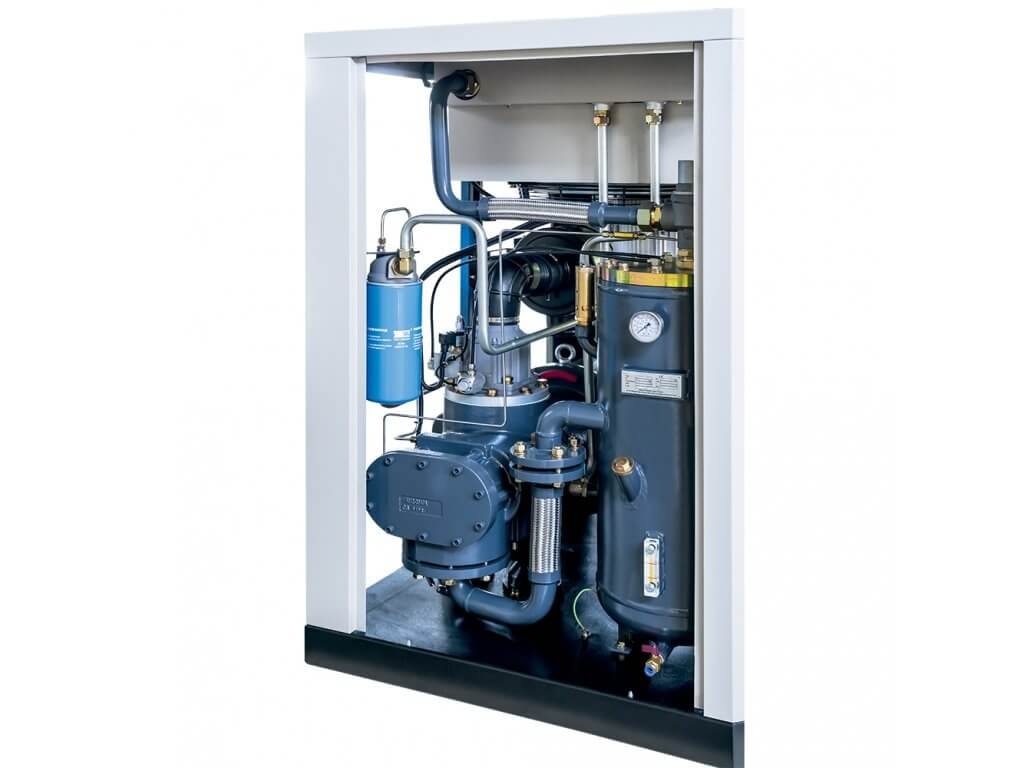

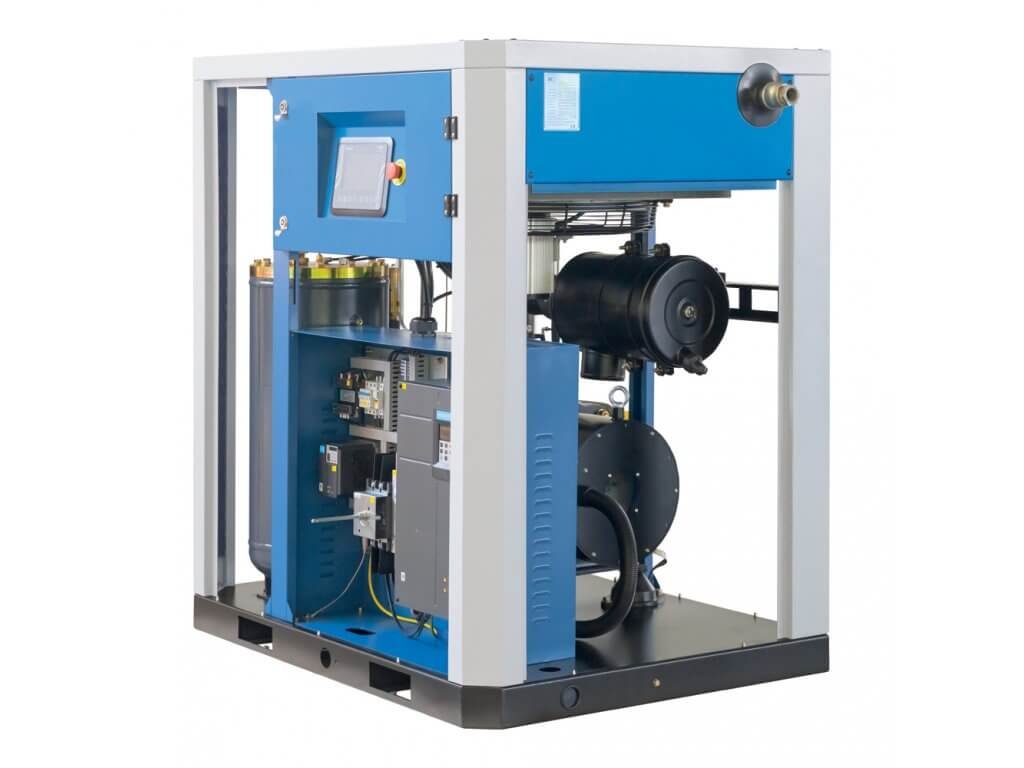

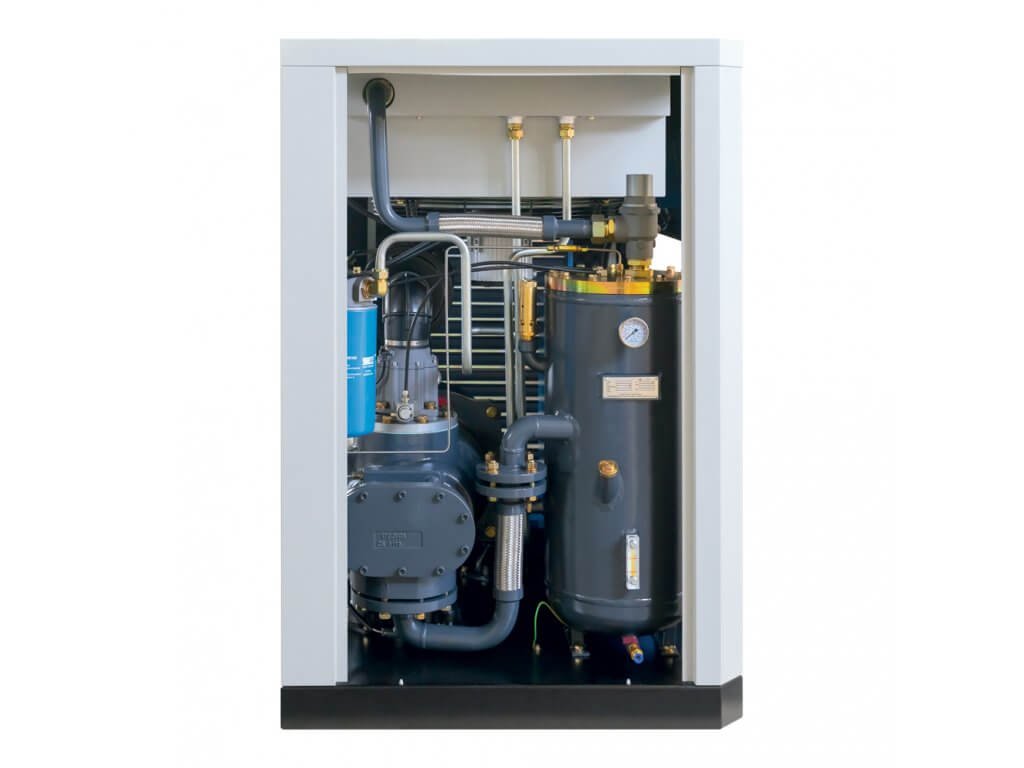

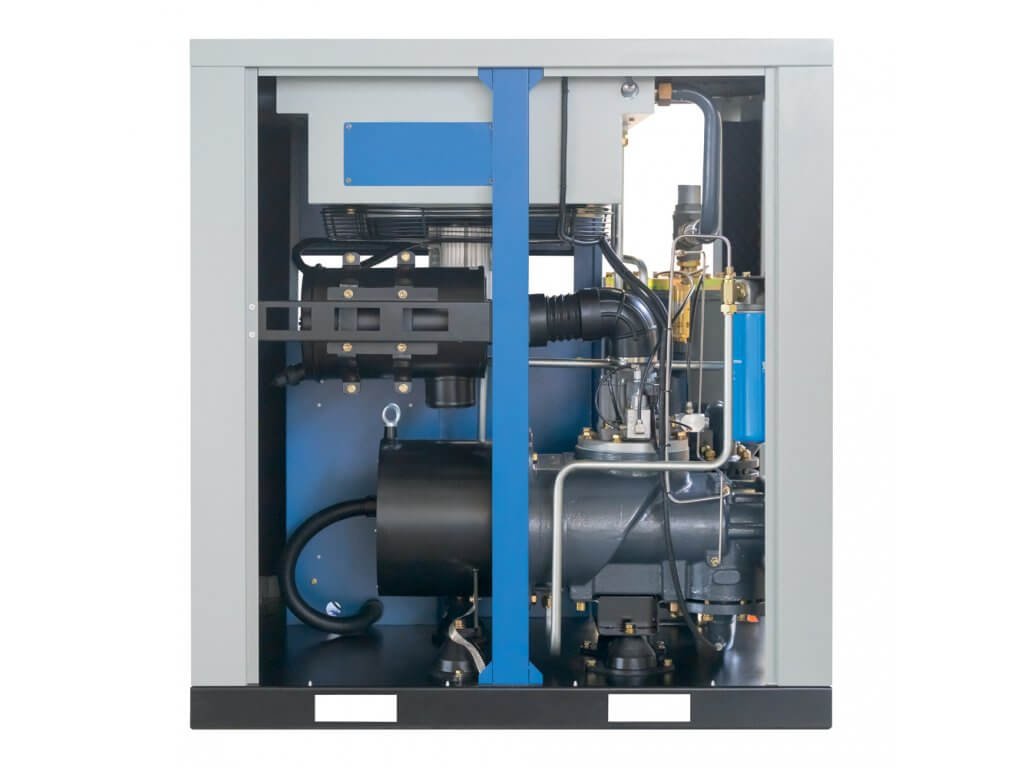

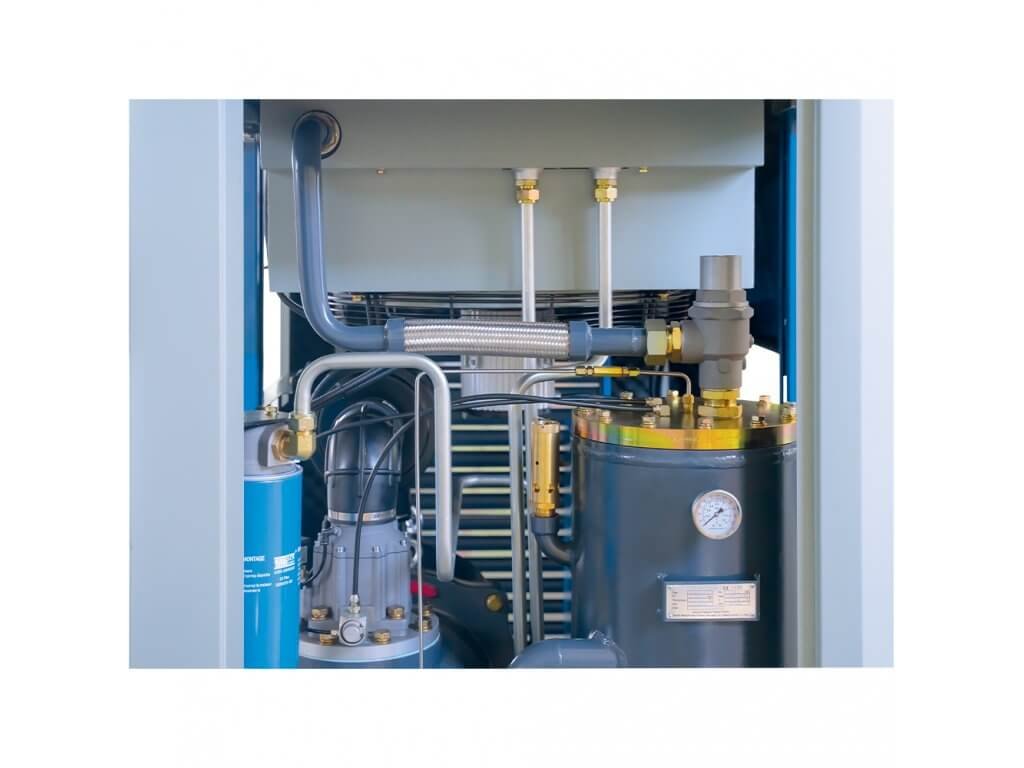

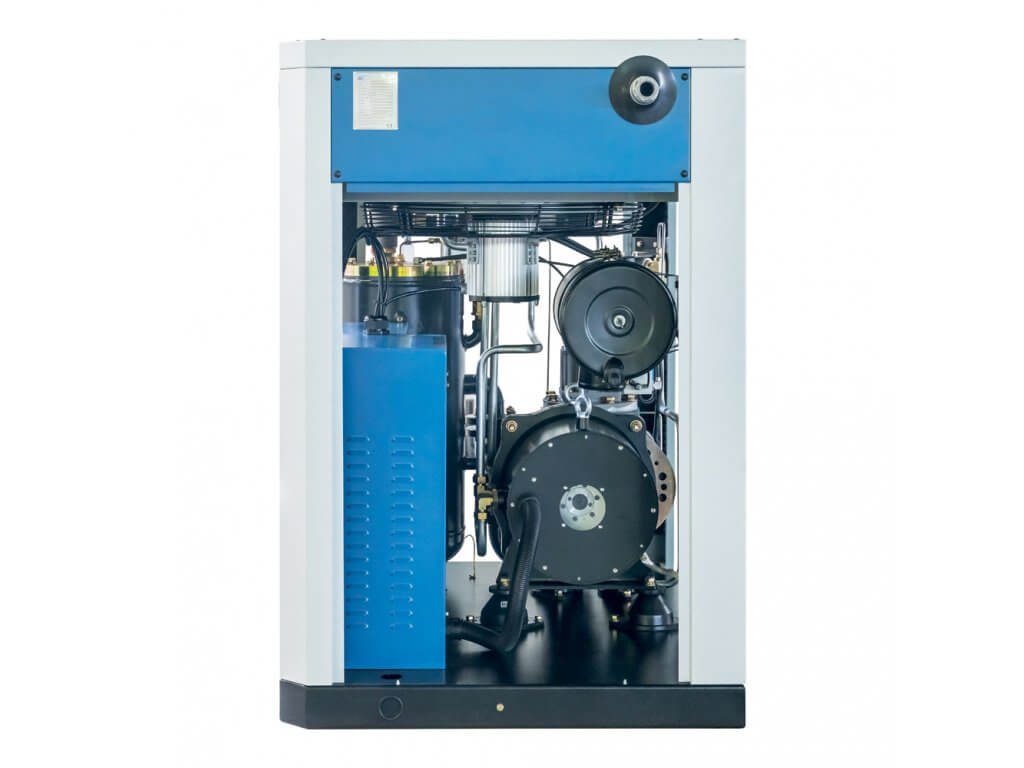

Co jest w środku
Silnik z magnesami trwałymi
Powyżej poziomu IE4, chłodzony olejem, IP65 i żadnych łożysk do smarowania. Na 18,5 kW oszczędza względem silnika IE2 pięć do sześciu procent — nie raz, ale co godzinę.
Napęd bezpośredni sprzęgłem stożkowym
Żadnych pasków, żadnej przekładni. Odpada napinanie i regularna wymiana — a z nimi postój, który przy 18,5 kW zatrzymałby cały warsztat.

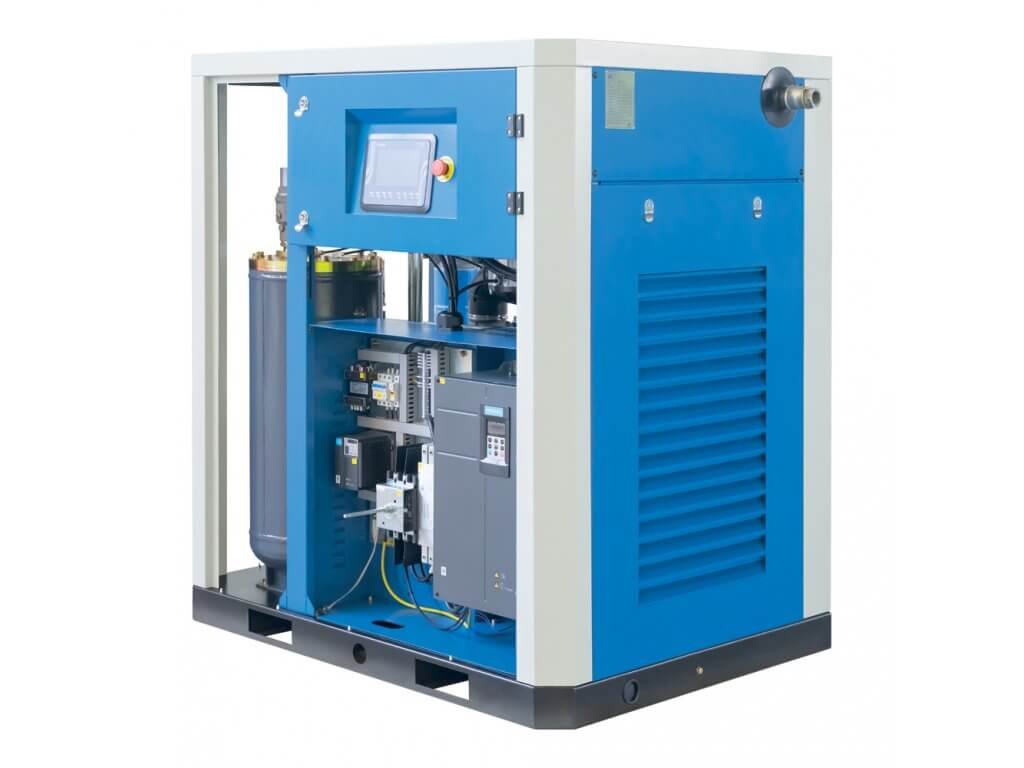

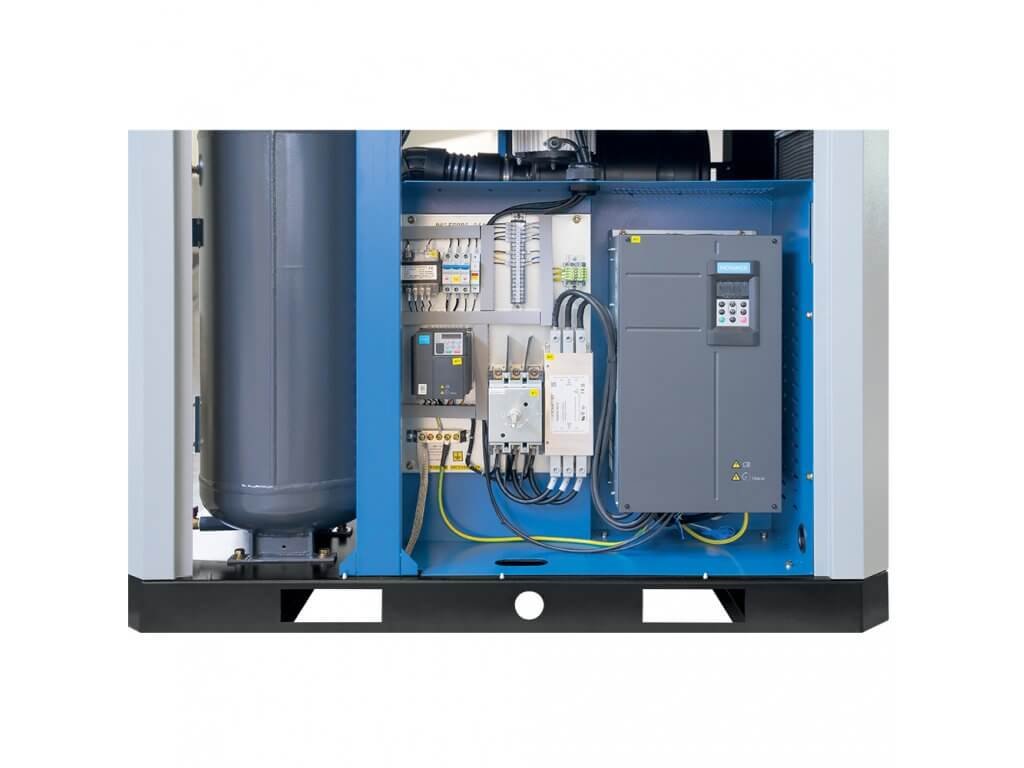

Falownik
Płynna regulacja od 1 300 do 3 700 l/min, czyli aż do 35 % wydajności. Ciśnienie utrzymuje z odchyleniem do ±0,1 bar, a rozruch nie przekracza prądu znamionowego.

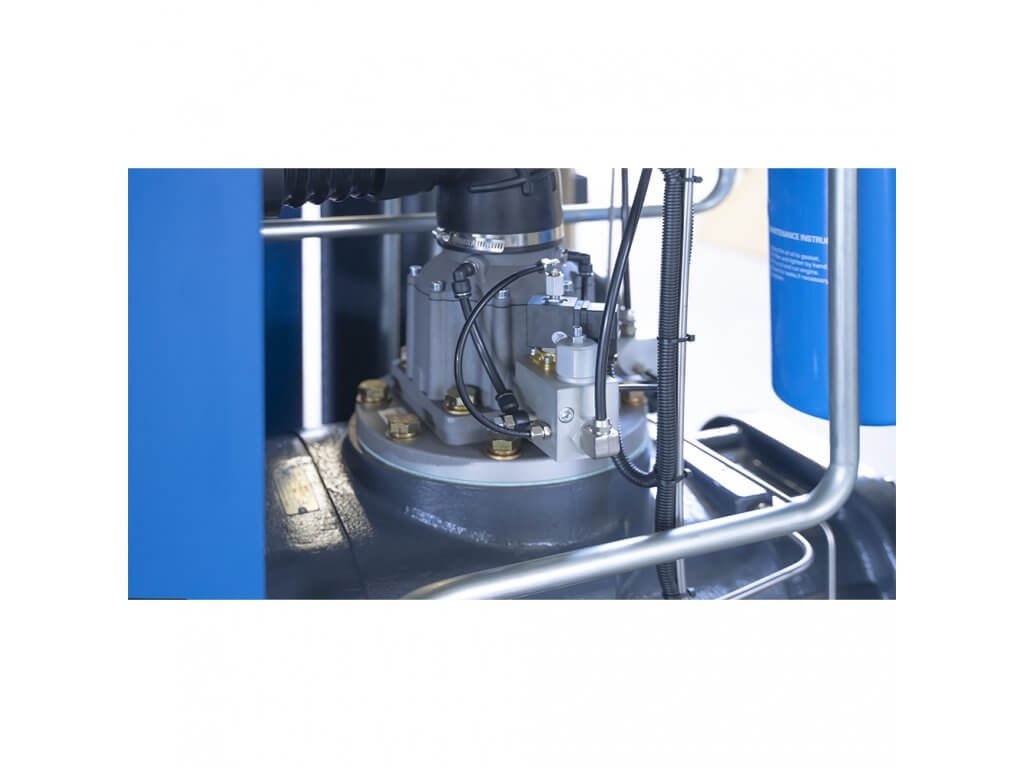

Blok śrubowy
Profil wirników opracowany w Japonii i wielopunktowy wtrysk oleju. Sprawność nawet o 16 % lepsza niż w poprzedniej generacji, trwałość ponad 100 000 godzin.

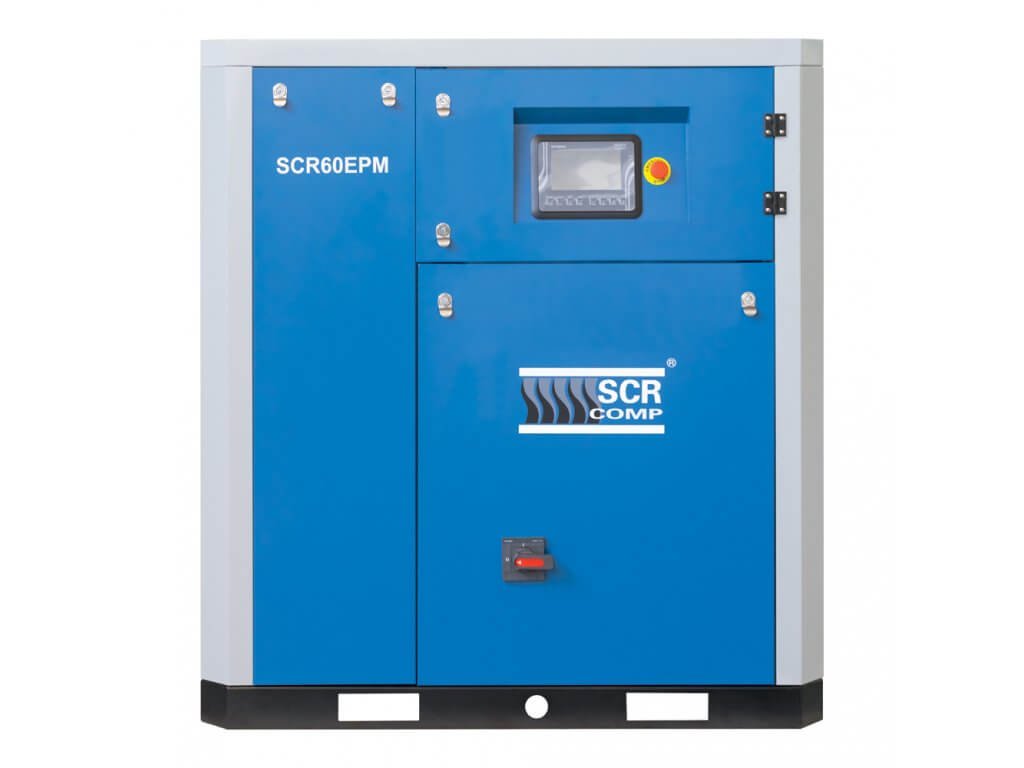

Sterownik SCR9000
Wyświetlacz dotykowy, harmonogram tygodniowy i rejestr pracy. Zabezpieczenia pilnują przeciążenia, zaniku i asymetrii faz — przy 18,5 kW warto to mieć.
Czego maszyna wymaga w maszynowni
Osiemnastka ma takie same wymagania co do miejsca i wentylacji jak piętnastka — 5 400 m³/h i obrys 1 200 × 800 mm — ale dostarczy 3 700 l/min, czyli 222 m³/h. Jeśli więc budujecie maszynownię na miarę, warto przygotować ją od razu na wyższą klasę; miejsca nie zajmie więcej.
| SCR-18/7EPM — dane do projektu maszynowni | |
|---|---|
| Wydajność | 3 700 l/min · 222 m³/h |
| Zakres regulacji | 1 300 – 3 700 l/min (od 35 % wydajności) |
| Wymagana wentylacja | 5 400 m³/h |
| Wymiary dł. × szer. × wys. | 1 200 × 800 × 1 100 mm |
| Masa | 480 kg |
| Wyjście sprężonego powietrza | R 1" |
| Głośność w odległości 1 m | 66 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem, stopień ochrony IP65, bez łożysk
- napęd bezpośredni połączeniem stożkowym — bez pasków, przekładni i sprzęgła
- falownik ze sterowaniem wektorowym, regulacja 25 do 100 % obrotów
- falownik steruje również wentylatorem chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn

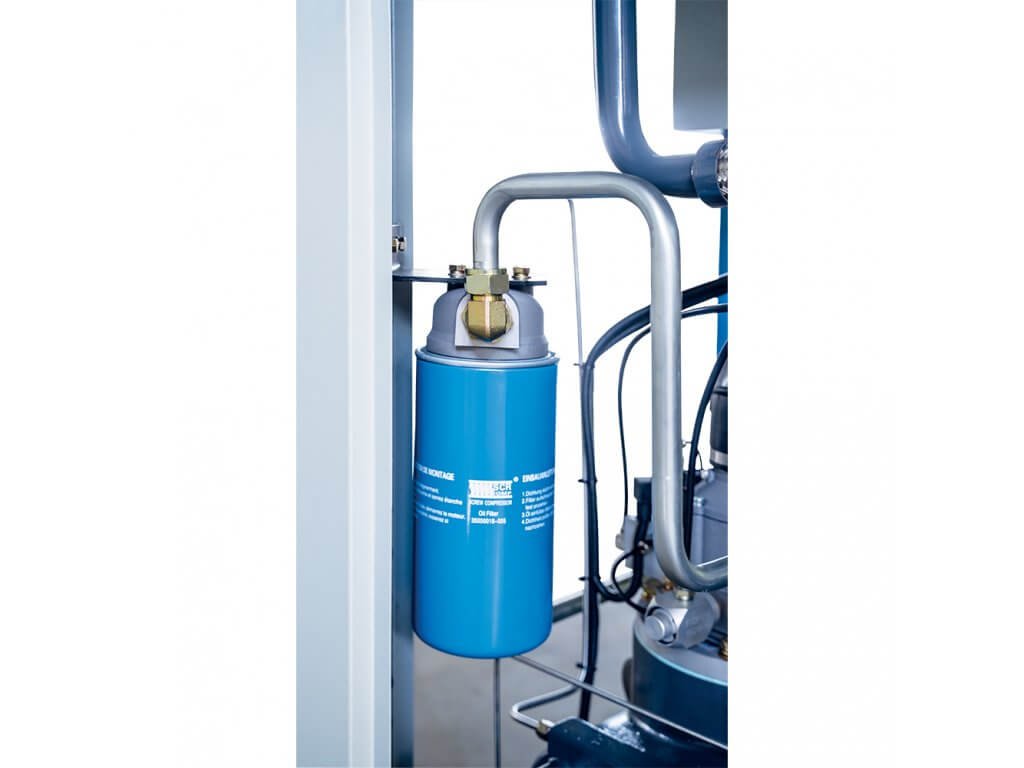

- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- separator z pozostałością oleju poniżej 3 ppm
- całostalowe przewody wewnętrzne zamiast gumowych węży
- miękki rozruch — prąd nie przekroczy wartości znamionowej
Jeśli dopiero układacie maszynownię, przejrzyjcie całą serii SCR-EPM — w tabeli widać, gdzie są skoki wydajności, a gdzie tylko ceny. Zbiornik do maszyny znajdziecie w zbiornikach ciśnieniowych, osuszacz w osuszaczach powietrza.
Między piętnastką a osiemnastką nie przybędzie ani centymetr obrysu, ani kilogram masy. Przybędzie tylko powietrze.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 3700 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 18 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 × 800 × 1 100 mm |
| Masa: | 480 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 3700 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 18 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 x 800 x 1 100 mm |
| Masa: | 480 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
