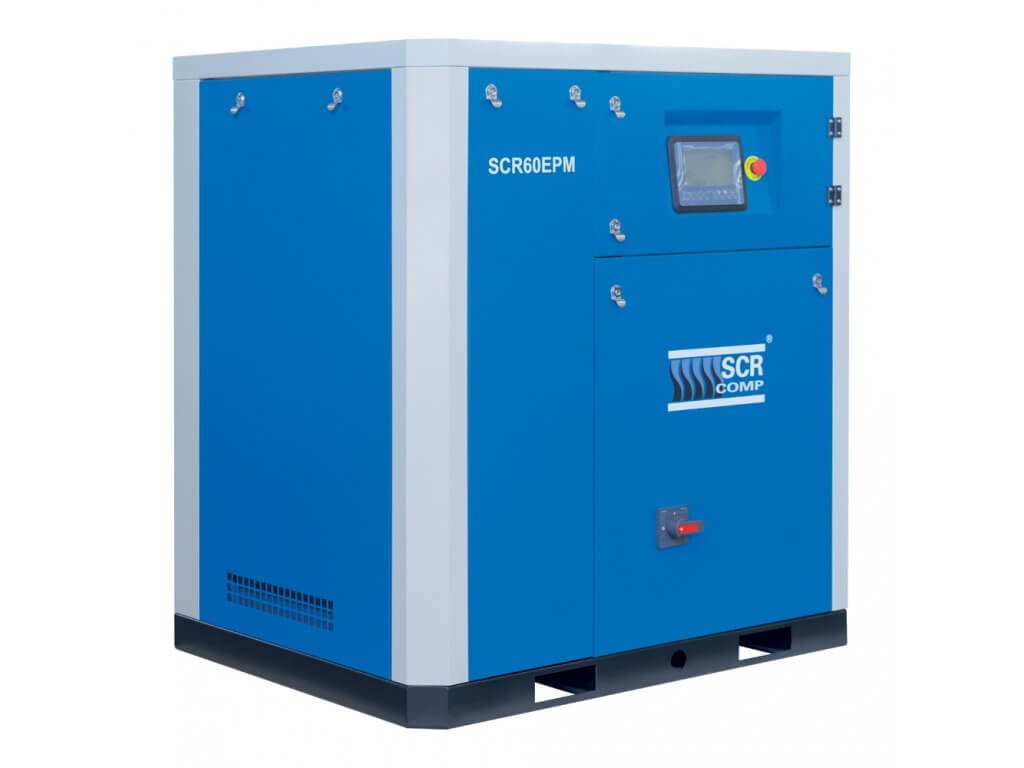

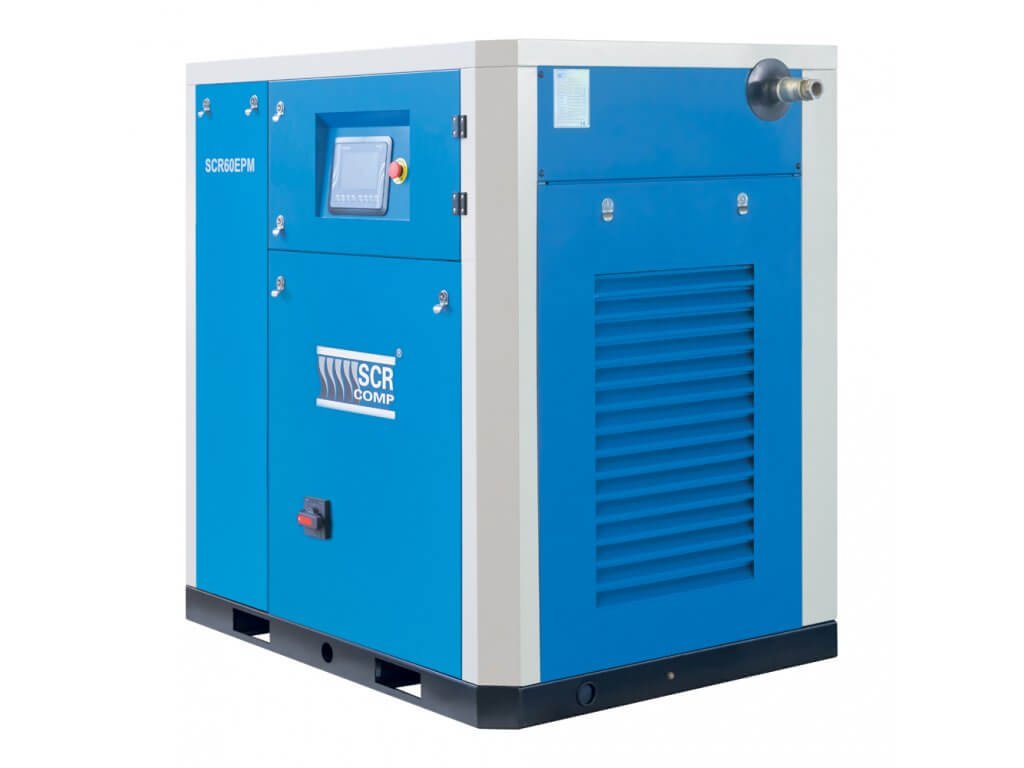

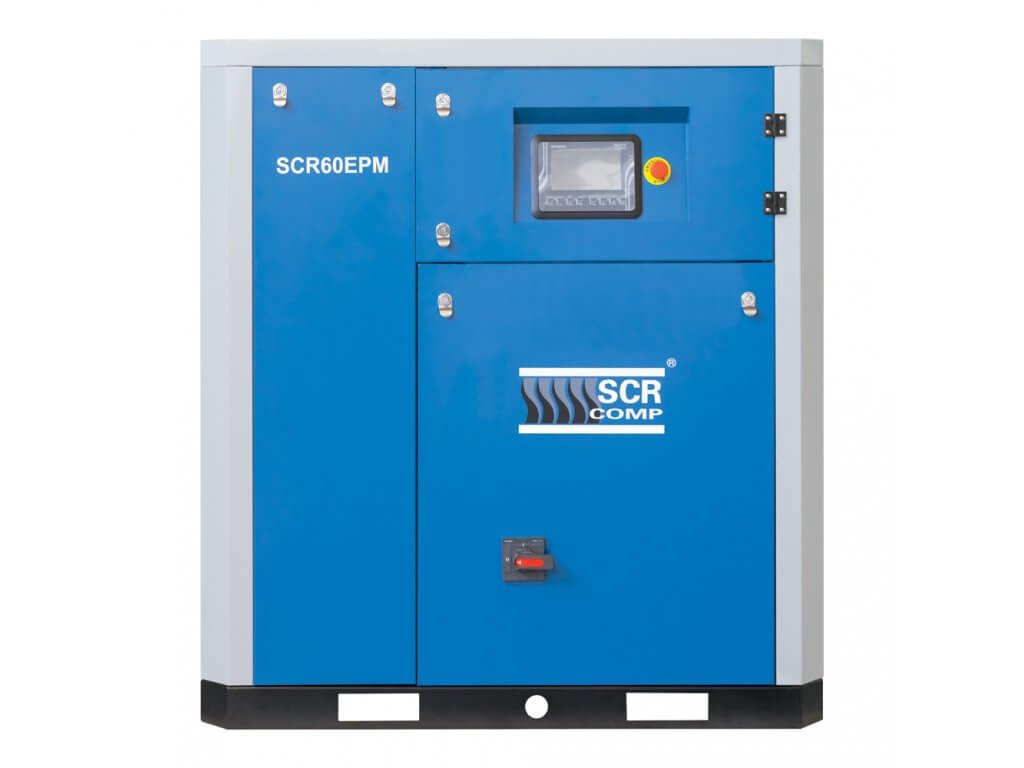

Kompresor śrubowy SCR-18/8EPM moc 18 kW, przepływ do 3 500 l/min, ciśnienie 8 bar, falownik, napięcie 400/50 V/Hz YD
Kod: SCR-18/8EPM
Produkty powiązane
Opis szczegółowy produktu
Osiemnaście i pół kilowata przy ośmiu barach — połączenie, które pokryje zwykły warsztat mechaniczny z kilkoma stanowiskami i jeszcze zostawi zapas, gdy kiedyś dojdzie kolejna maszyna.
Dlaczego 8 barów
Osiem barów daje do 3 500 l/min, w dół reguluje do 1 100 l/min. Wobec siedmiu barów tej samej maszyny tracicie 200 l/min, czyli około pięciu procent — i płacicie za to mniej więcej siedmioma procentami zużycia. Opłaca się to tylko wtedy, gdy ośmiu barów w instalacji rzeczywiście brakuje.
| Ta sama maszyna 18,5 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata wobec 7 barów |
| SCR-18/7EPM | 7 bar | 1 300 – 3 700 | 0 % |
| SCR-18/8EPM — ta maszyna | 8 bar | 1 100 – 3 500 | 5 % |
| SCR-18/10EPM | 10 bar | 1 000 – 2 900 | 22 % |
Wymiary 1 200 × 800 × 1 100 mm, masa 480 kg, wyjście R 1" i głośność 66 dB(A) są przy wszystkich trzech ustawieniach takie same — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Do tej samej obudowy zmieści się też SCR-15/8EPM, słabszy o 600 l/min, a nad nią stoi SCR-22/8EPM z kolejnymi 500 l/min. Między osiemnastką a dwudziestkądwójką to już różnica 80 kg i inny rozkład masy w maszynowni.

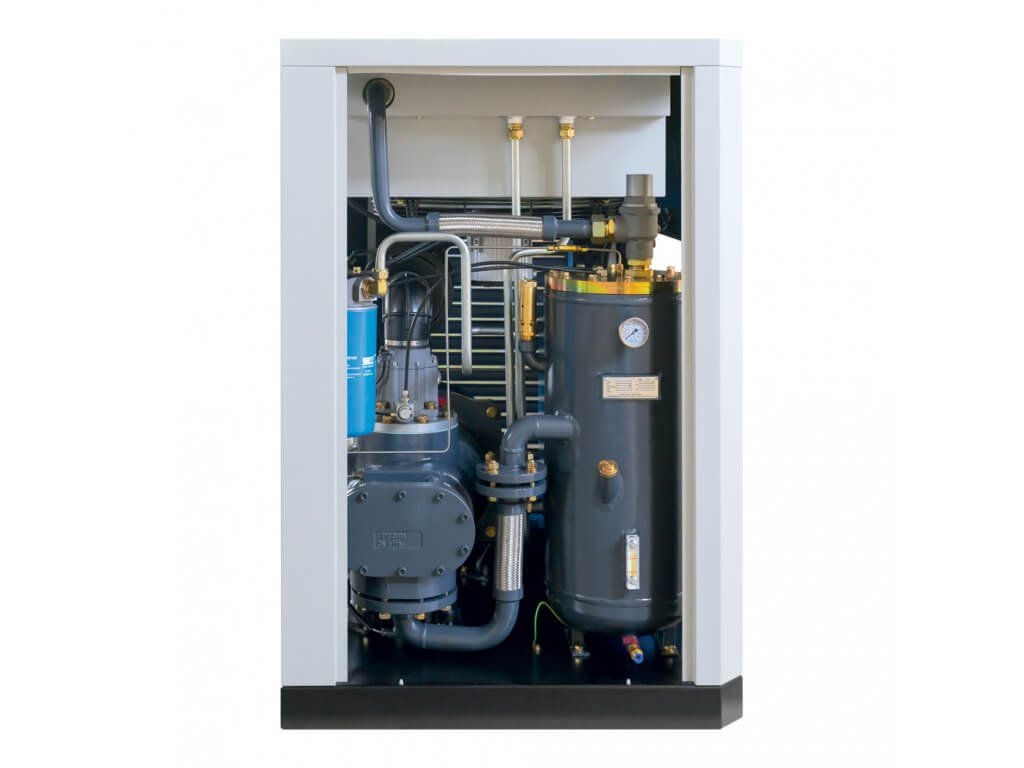

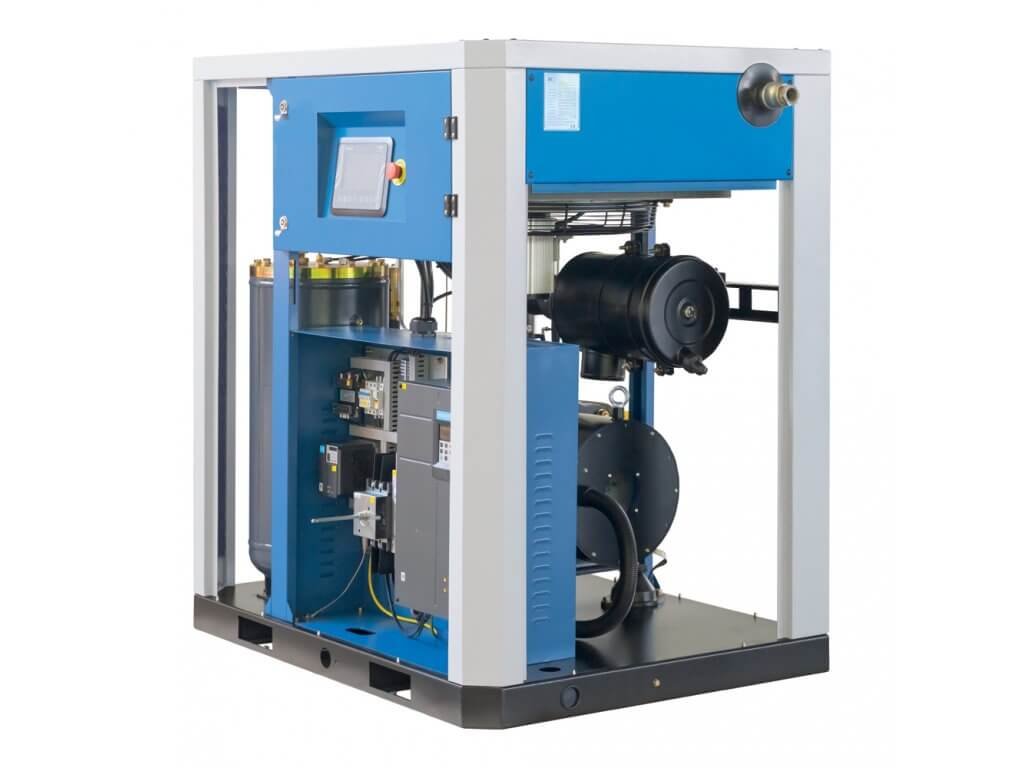

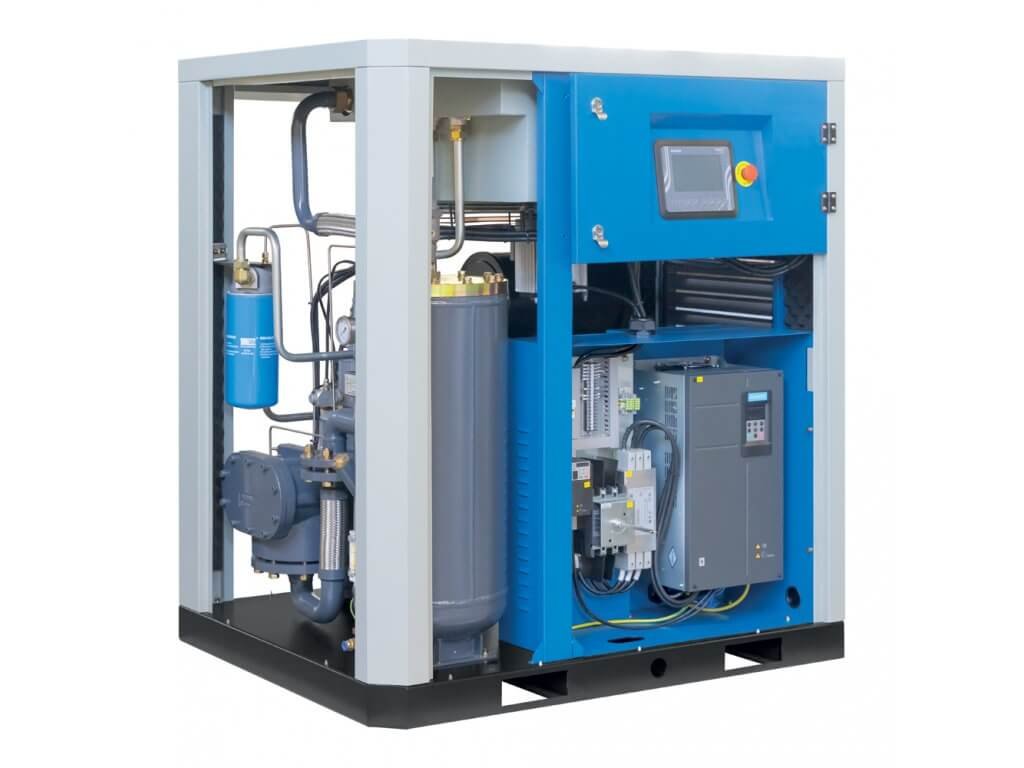

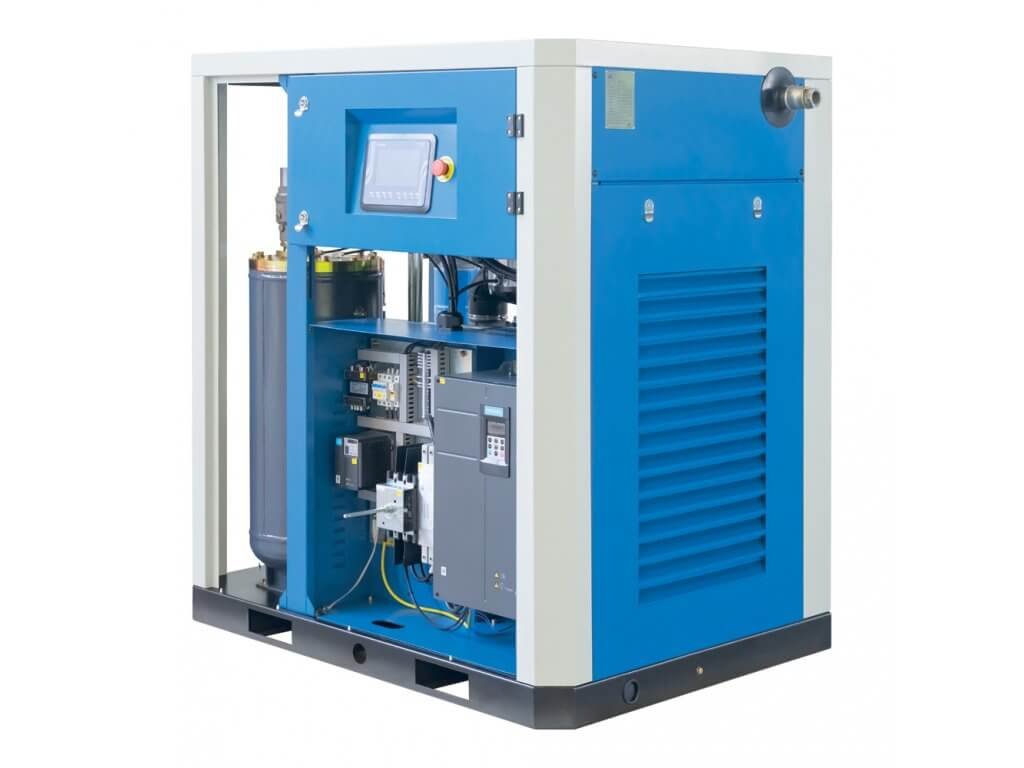

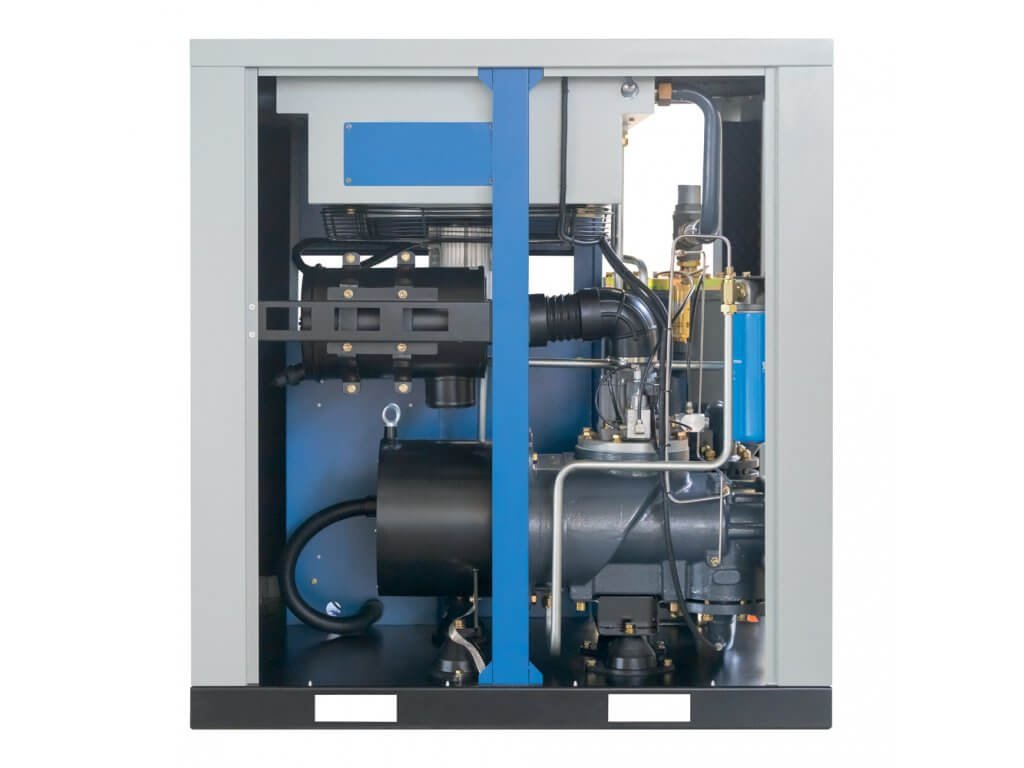

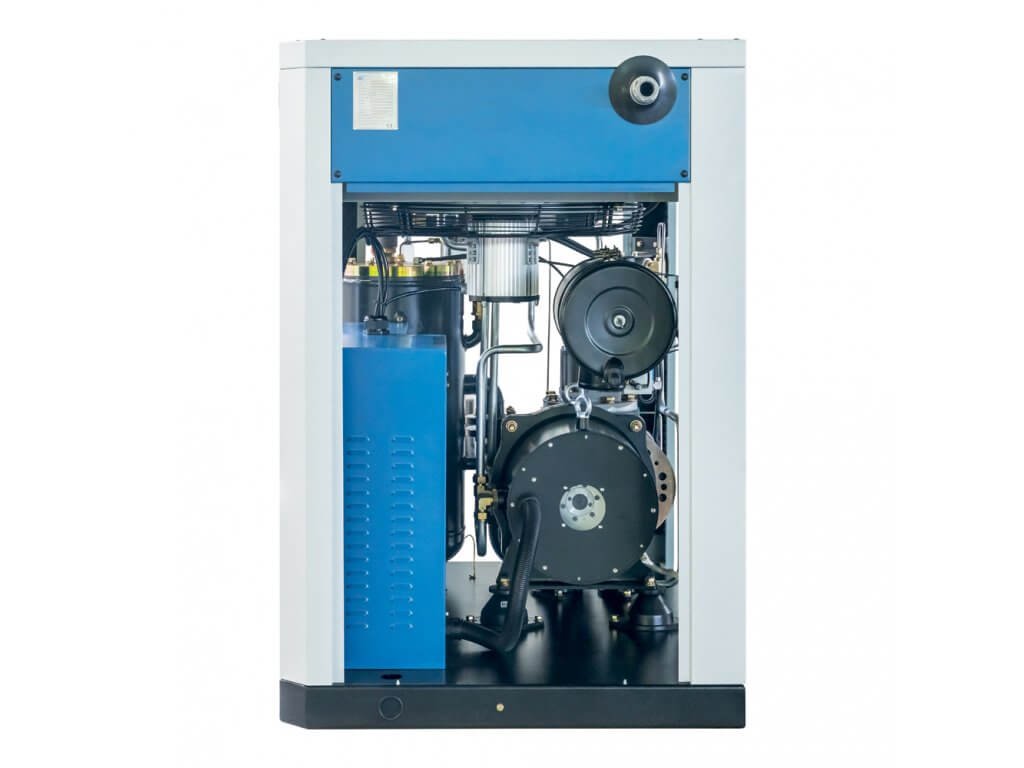

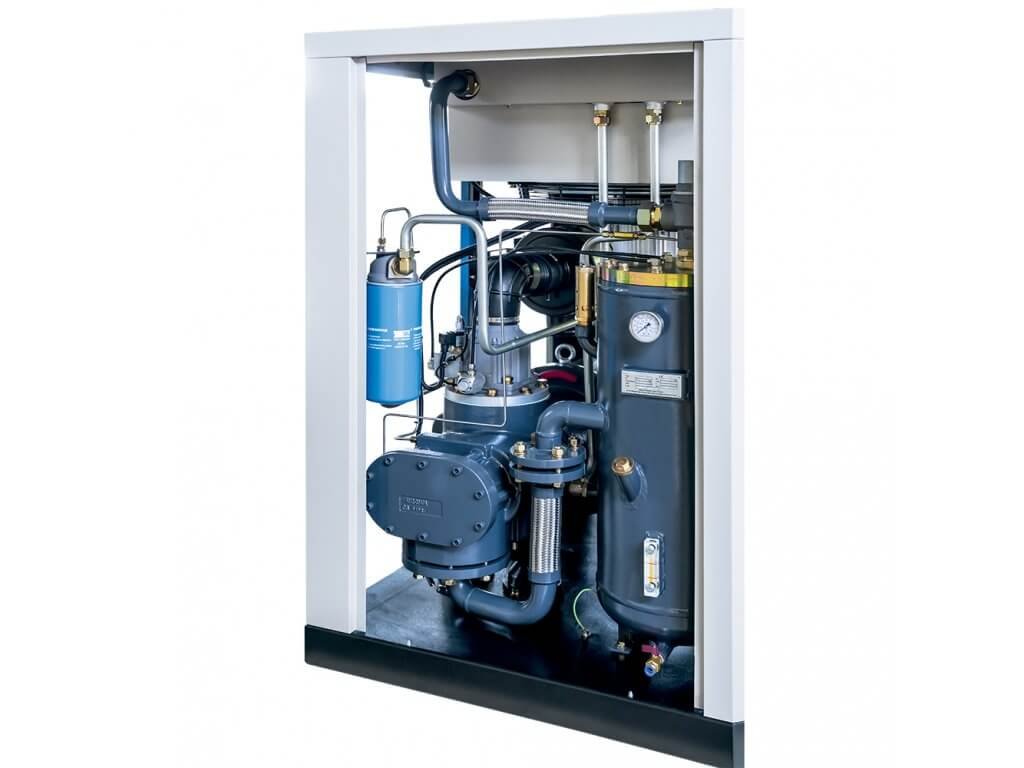

Co jest w środku
Silnik z magnesami trwałymi
Magnesy zamiast klatki: sprawność przewyższa IE4, a względem IE2 ujmuje 5 do 6 % zużycia. Przy maszynie o wydajności 3 500 l/min sumuje się to szybciej, niż się spodziewasz.

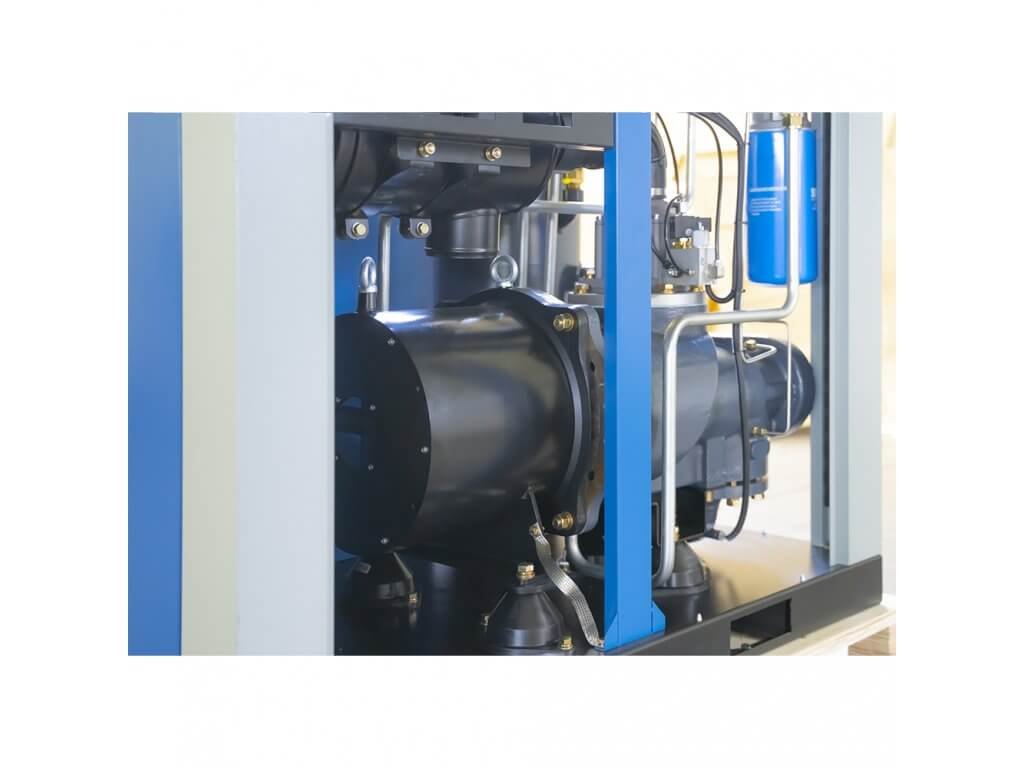

Napęd bezpośredni sprzęgłem stożkowym
Blok siedzi na silniku bezpośrednio. Ślizgający się pasek ujmowałby z 3 500 l/min po cichu, a poznałbyś to dopiero na rachunku; tutaj żadnego nie ma.

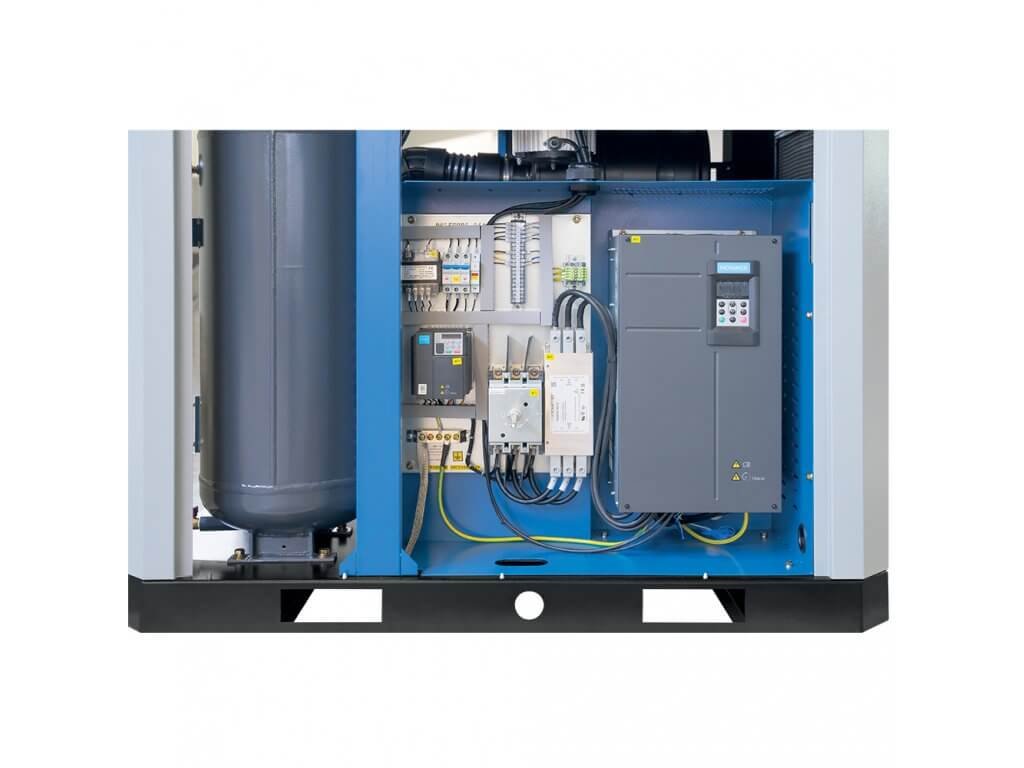

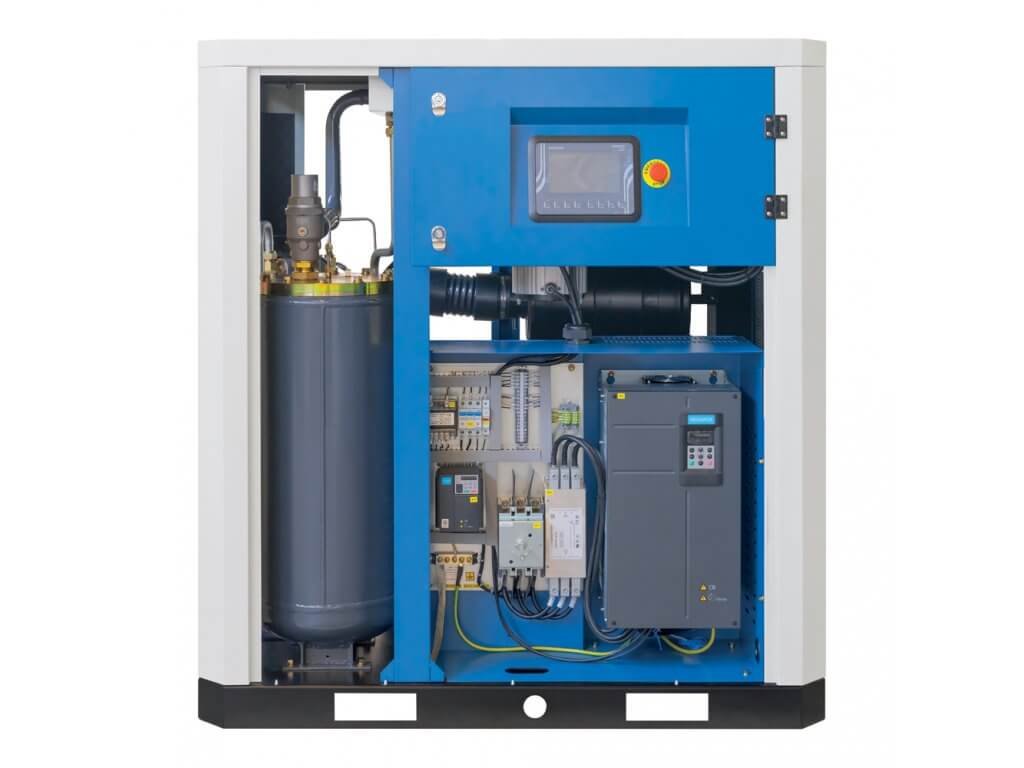

Falownik
Pobór w warsztacie się waha — falownik zmniejsza więc obroty zamiast wypuszczać nadmiar. Pasmo 1 100 do 3 500 l/min maszyna pokryje bez jednego wyłączenia.
Blok śrubowy
Nowy blok jest cichy i sprawny — przy 18,5 kW szesnastoprocentowa poprawa ujawni się na zużyciu wcześniej niż na głośności, choć ta wynosi tu 66 dB(A).
Sterownik SCR9000
Zaplanujesz, kiedy maszyna ma pracować, a ona sama się uruchomi i wyłączy. Przez RS485 podłączysz ją do zdalnego nadzoru, kaskadę obsłuży do szesnastu sztuk.
Czego maszyna wymaga w maszynowni
Wyjście R 1" i 210 m³/h oznacza, że instalacja nie powinna zaczynać się od mniejszej średnicy niż jednocalowa. Zbyt wąskie rury to najczęstszy powód, dla którego oszczędność z falownika w praktyce się nie ujawni — spadek ciśnienia w instalacji zmusi maszynę do pracy przy wyższym ciśnieniu, niż potrzeba na końcu.
| SCR-18/8EPM — dane do projektu maszynowni | |
|---|---|
| Wydajność | 3 500 l/min · 210 m³/h |
| Zakres regulacji | 1 100 – 3 500 l/min (od 31 % wydajności) |
| Wymagana wentylacja | 5 400 m³/h |
| Wymiary dł. × szer. × wys. | 1 200 × 800 × 1 100 mm |
| Masa | 480 kg |
| Wyjście sprężonego powietrza | R 1" |
| Głośność w odległości 1 m | 66 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem, stopień ochrony IP65, bez łożysk
- napęd bezpośredni połączeniem stożkowym — bez pasków, przekładni i sprzęgła
- falownik ze sterowaniem wektorowym, regulacja 25 do 100 % obrotów
- falownik steruje również wentylatorem chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn

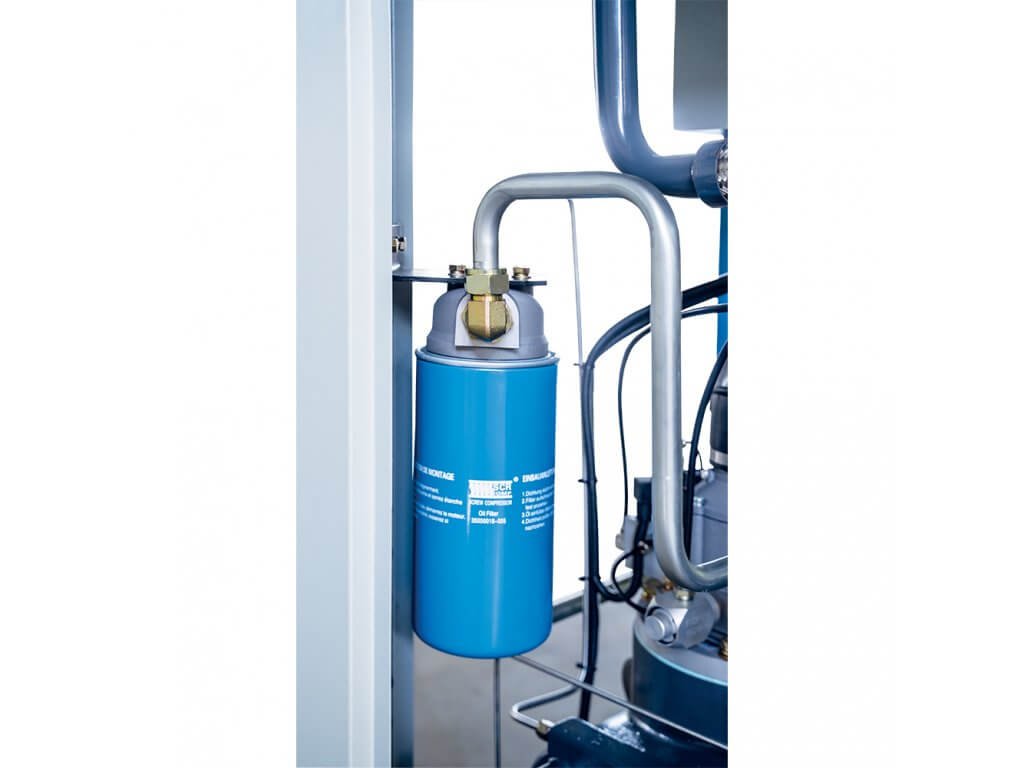

- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- separator z pozostałością oleju poniżej 3 ppm
- całostalowe przewody wewnętrzne zamiast gumowych węży
- miękki rozruch — prąd nie przekroczy wartości znamionowej
Osiemnastka to zazwyczaj maszyna, którą kupuje się jako pierwszy „porządny" kompresor po tłokowym. Jeśli to Państwa dotyczy, zapoznajcie się z całą serią SCR-EPM: różnice w zużyciu między ustawieniami są tam podane liczbowo. Serwis i plan konserwacji zapewniamy na terenie całego kraju.
Pasuje do większości warsztatów, ma zapas i nie kupujecie ciśnienia na zapas. Nudne wybory to zwykle te, których po pięciu latach nikt nie przeklina.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Ciśnienie: | 8 barów |
| Wydajność efektywna: | 3500 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1" |
| Moc silnika: | 18 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 66 dB(A) |
| Wymiary: | 1 200 × 800 × 1 100 mm |
| Masa: | 480 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
