Prachový filtr Hankison F03-B-PF – G 3/8", 983 l/min 1 mikron · olej 2 mg/m³ · třída 2-x-4 · 16 bar
Kód: F03-B-PF.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Prachový filtr a předfiltr Hankison NGF F03-B-PF zachytí pevné částice větší než 1 µm s účinností 99,999 % a velké množství kapaliny; zbytkový olej je 2 mg/m³. Má závit G 3/8", průtok 983 l/min (59 Nm³/h) při 7 bar a pracovní tlak do 16 bar.
Patří do řady filtrů Hankison NGF: těleso je pro všech pět stupňů stejné, stupeň určuje vložka s barevným víčkem.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/8" (vnitřní závit) |
| Průtok při 7 bar | 983 l/min (59 Nm³/h) |
| Pracovní tlak | 16 bar |
| Teplota vzduchu na vstupu | +2 až +66 °C |
| Zachytí částice od | 1 µm |
| Zbytkový olej | < 2 mg/m³ |
| Třída ISO 8573-1 | 2-x-4 |
| Účinnost zachycení částic | 99,999+ % |
| Účinnost odloučení oleje | 80 % |
| Kapalina na vstupu nejvýše | 2 g/m³ |
| Tlaková ztráta nové vložky (suchá / mokrá) | 40 mbar / 100 mbar |
| Výměna vložky | po 6 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar |
| Barva víčka vložky | bílá |
| Náhradní vložka | PF-03 |
| Indikace zanesení | indikátor tlakové ztráty na hlavě |
| Odvod kondenzátu | automatický plovákový odvaděč |
| Těleso | tlakově litý hliník, chromátovaný, prášková barva |
| Šířka A | 113,6 mm |
| Výška B | 205,5 mm |
| Od osy připojení k dolní hraně C | 171,4 mm |
| Prostor pod filtrem D | 102 mm |
| Hmotnost | 0,8 kg |
Těleso a rozměry
Těleso je z tlakově litého hliníku, chromátované a chráněné práškovou barvou na bázi polyesteru a epoxidu. Vstup a výstup mají tvar přírub s vnitřním závitem; nádobka má zevnitř žebra, po kterých kondenzát stéká dolů.
Rozměry podle výrobce: šířka A 113,6 mm, výška B 205,5 mm, od osy připojení k dolní hraně C 171,4 mm a pod filtrem je potřeba volný prostor D 102 mm, aby šla nádobka sundat. Hmotnost 0,8 kg.
Ve výbavě

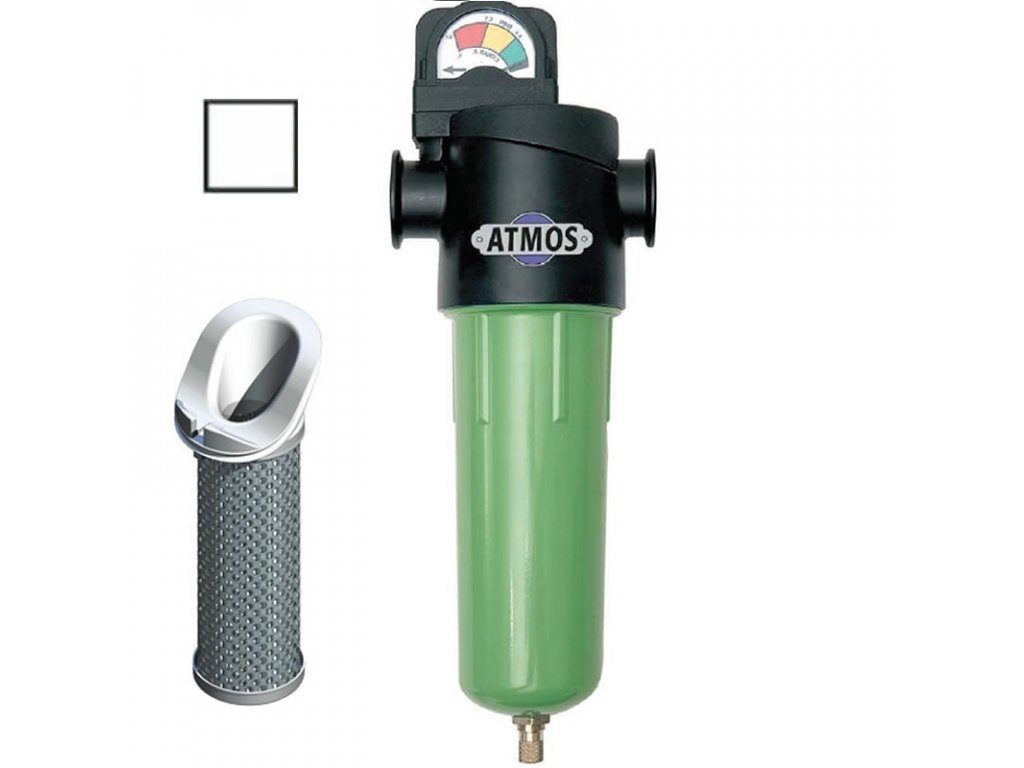

Filtr se dodává s náhradní vložkou PF-03, indikátor tlakové ztráty na hlavě a automatickým plovákovým odvaděčem kondenzátu.
Ukazatel na hlavě hlídá tlakovou ztrátu vložky: když se vložka zanáší, ztráta roste. Vložku ale měňte i podle času, i když ukazatel ještě nehlásí.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru; tento filtr pracuje do 16 bar:
| Tlak (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 619 | 737 | 865 | 983 | 1 110 | 1 356 | 1 621 | 1 838 | 2 093 |
Kdy ho použít
Slouží jako běžný filtr dílenského vzduchu, jako předfiltr před mikrofiltry HF a UF a jako prachový filtr za adsorpční sušičku.
Kam ho zařadit
Patří za základní filtr nebo na začátek filtrace, jako předfiltr před mikrofiltr HF nebo mikrofiltr UF.
Vložka a údržba
Vložku PF-03 s víčkem barvy bílá vyměňte po 6 000 provozních hodinách, nejpozději za 12 měsíců, nebo při tlakové ztrátě 400 mbar.
Filtrační médium
Vložka má patentovaný tvar Venturi-Wave, kterým vzduch vstupuje do vložky bez víření, a hluboké skládané filtrační médium s velkou plochou — vzduch jím prochází s menší tlakovou ztrátou.
Další velikosti najdete mezi filtry stejného stupně, náhradní vložky v příslušenství NGF.
Doplňkové parametry
| Kategorie: | Prachové filtry a předfiltry Hankison NGF PF |
|---|---|
| Provedení: | Prachový filtr |
| Tlak: | 16 bar |
| Připojení: | 3/8" |
| Rozměry: | 113 × 205 mm |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrace: | 1 µm |
| Filtrační vložka: | PF-03 |
| Materiál: | Hliník |
| Odpouštění kondenzátu: | Automatické |
| Pracovní teplota: | +2 / +66 °C |
| Průtok: | 983 l/min |
| Zbytkový olej: | <2 mg/m³ |
| Třída kvality - oleje: | 4 |
| Třída kvality - pevné nečistoty: | 2 |
| Skladem: | Externí sklad |
