Hankison
Hankison je americký výrobce sušiček a filtrů stlačeného vzduchu s tradicí od roku 1948. U nás najdete jeho filtry NGF v pěti stupních filtrace, náhradní vložky k nim a kondenzační sušičky HDI.
Filtry NGF mají pro všechny stupně stejné těleso, liší se jen vložka — stupeň poznáte podle barvy víčka. Stupně SF až UF mají ve výbavě ukazatel tlakové ztráty a odvaděč kondenzátu. Sušičky HDI vysuší vzduch na tlakový rosný bod +3 °C.
Čistota podle ISO 8573-1Filtry NGF a sušičky HDI
Filtry NGF — celá řada
Pět stupňů v jednom tělese. Stupně se řadí za sebe od hrubého k jemnému a každý chrání ten další.
- 14 velikostí, G 1/4″ až 3″
- průtok 566 až 42 483 l/min
- do 16 bar, F13 až F17 do 11 bar
Základní filtr SF
Na začátek filtrace, kde je hodně vody. Odlučovač kapaliny a filtr 3 µm odloučí přes 99 % kapalného kondenzátu.
- zbytkový olej pod 5 mg/m³
- snese až 25 g kapaliny na m³ vzduchu
- víčko vložky oranžové
Prachový filtr a předfiltr PF
Před mikrofiltr i za adsorpční sušičku. Dvojitá hloubková vrstva zachytí částice od 1 µm s účinností 99,999 %.
- zbytkový olej pod 2 mg/m³
- chrání vložky mikrofiltrů HF a UF
- víčko vložky bílé
Mikrofiltr HF
Vzduch bez olejového aerosolu. Koalescenční filtr zachytí částice od 0,01 µm a odloučí přes 99,9 % oleje.
- zbytkový olej pod 0,01 mg/m³
- třída 1-x-1 podle ISO 8573-1
- víčko vložky zelené
Velmi jemný mikrofiltr UF
Pro lakování a citlivé přístroje. Stejná jemnost 0,01 µm jako HF, ale desetkrát méně oleje ve vzduchu.
- zbytkový olej pod 0,001 mg/m³
- před něj patří prachový filtr PF
- víčko vložky žluté
Filtr s aktivním uhlím CF
Olejové páry, pachy a příchutě. Dvě vrstvy aktivního uhlí pro vzduch, který přijde do styku s potravinami nebo léčivy.
- olejové páry pod 0,004 mg/m³
- vždy za mikrofiltr HF nebo UF
- vložka se mění po 1 000 hodinách
Náhradní vložky NGF
Pro všech pět stupňů a 14 velikostí. Kód vložky tvoří stupeň a velikost filtru, třeba HF-06 pro filtr F06-B-HF.
- výměna při tlakové ztrátě 400 mbar
- nejpozději po 12 měsících
- stupeň poznáte podle barvy víčka
Kondenzační sušičky HDI
Suchý vzduch s rosným bodem +3 °C. Patentovaný hliníkový výměník chladí vzduch ve dvou stupních a šetří energii.
- 17 velikostí, 200 až 21 667 l/min
- pracovní tlak do 16 bar
- do HDI-600 na 230 V, větší na 400 V
Nevíte, jak velkou sušičku zvolit? Kalkulačka v kategorii sušiček ji vybere podle použití, výkonu kompresoru, tlaku a teplot.
Vybrat sušičkuFiltry a sušičky Hankison vedle sebe
| Co který výrobek ze vzduchu odstraní | ||||
|---|---|---|---|---|
| Výrobek | Co odstraní | Jemnost / rosný bod | Zbytkový olej | Třída ISO 8573-1 |
| Základní filtr SF | kapalnou vodu a pevné částice | 3 µm | pod 5 mg/m³ | 3-x-4 |
| Prachový filtr PF | pevné částice a kapalinu | 1 µm | pod 2 mg/m³ | 2-x-4 |
| Mikrofiltr HF | olejový aerosol a jemné částice | 0,01 µm | pod 0,01 mg/m³ | 1-x-1 |
| Velmi jemný mikrofiltr UF | olejový aerosol a jemné částice | 0,01 µm | pod 0,001 mg/m³ | 1-x-1 |
| Filtr s aktivním uhlím CF | olejové páry, pachy a příchutě | 0,01 µm | pod 0,004 mg/m³ (páry) | 1-x-1 |
| Sušička HDI | vodní páru | rosný bod +3 °C | – | x-4-x |
Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej, x znamená, že výrobek tuto složku neřeší.
Jak sestavit úpravu vzduchu
1. Předfiltr před sušičku
Před kondenzační sušičku HDI patří předfiltr s jemností 10 µm nebo jemnější, výrobce ho předepisuje. Kde je v rozvodu hodně vody, poslouží základní filtr SF.
2. Sušička podle kompresoru
Sušička musí zvládnout celý výkon kompresoru. Vyberte velikost HDI, jejíž průtok je aspoň takový jako výkon kompresoru.
3. Filtry za sušičku
Za kondenzační sušičku patří prachový filtr PF a mikrofiltr HF, pro lakování a citlivé přístroje velmi jemný mikrofiltr UF. Aktivní uhlí CF dejte až na konec.
4. Vložky měnit včas
SF a PF po 6 000 provozních hodinách, HF a UF po 3 000, CF po 1 000 — vždy nejpozději za 12 měsíců, nebo dřív při tlakové ztrátě 400 mbar.
Časté otázky
- Čím se liší mikrofiltr HF a UF?
- Oba zachytí částice od 0,01 µm. Velmi jemný mikrofiltr UF ale nechá ve vzduchu desetkrát méně oleje: pod 0,001 mg/m³ proti 0,01 mg/m³ u HF.
- Proč patří před mikrofiltr prachový filtr PF?
- Prachový filtr PF zachytí pevné částice a kapalinu dřív, než se dostanou do jemné vložky mikrofiltru. Vložka mikrofiltru HF nebo UF pak vydrží déle.
- Jak poznám stupeň vložky?
- Podle barvy víčka: oranžová SF, bílá PF, zelená HF, žlutá UF a černá CF. Každá velikost filtru má vlastní vložku, kód vložky končí číslem velikosti.
- Odstraní filtr NGF i vlhkost?
- Ne. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní až sušička — kondenzační sušička HDI vysuší vzduch na tlakový rosný bod +3 °C.
- Hodí se sušička HDI do nevytápěné haly?
- Jen tam, kde teplota neklesá pod nulu. Rosný bod +3 °C znamená, že voda nezkondenzuje, dokud teplota neklesne pod +3 °C. Pro rozvody v mrazu je potřeba adsorpční sušička s rosným bodem pod 0 °C.
U sušiček HDI najdete ke stažení brožuru výrobce v angličtině, u velikostí HDI-12 až HDI-950 i anglický návod. Hankison® je registrovaná ochranná známka výrobce Hankison.
Řazení produktů
Výpis produktů
Filtr s aktivním uhlím Hankison NGF F04-B-CF se závitem G 1/2" a průtokem 1 416 l/min odstraní olejové páry, pachy a příchutě; zbytkový olej v podobě par je pod 0,004 mg/m³....
Mikrofiltr Hankison NGF F04-B-HF se závitem G 1/2" a průtokem 1 416 l/min zachytí pevné a kapalné částice větší než 0,01 µm a odloučí přes 99,9 % olejového aerosolu; zbytkový...
Prachový filtr Hankison NGF F04-B-PF se závitem G 1/2" a průtokem 1 416 l/min zachytí pevné částice větší než 1 µm s účinností 99,999 % a velké množství kapaliny; zbytkový olej...
Základní filtr Hankison NGF F03-B-SF se závitem G 3/8" a průtokem 983 l/min odloučí přes 99 % kapalného kondenzátu a zachytí pevné částice větší než 3 µm; zbytkový olej je 5...
Kondenzační sušička stlačeného vzduchu Hankison HDI-260: průtok 260 m³/h (4 333 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 16 bar, připojení G...
Kondenzační sušička stlačeného vzduchu Hankison HDI-12: průtok 12 m³/h (200 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 16 bar, připojení G 3/8",...
Kondenzační sušička stlačeného vzduchu Hankison HDI-1300: průtok 1 300 m³/h (21 667 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 14 bar, připojení...
Kondenzační sušička stlačeného vzduchu Hankison HDI-950: průtok 950 m³/h (15 833 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 13 bar, připojení G...
Kondenzační sušička stlačeného vzduchu Hankison HDI-780: průtok 780 m³/h (13 000 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 16 bar, připojení G...
Kondenzační sušička stlačeného vzduchu Hankison HDI-600: průtok 600 m³/h (10 000 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 16 bar, připojení G...
Kondenzační sušička stlačeného vzduchu Hankison HDI-480: průtok 480 m³/h (8 000 l/min) při 7 bar, tlakový rosný bod +3 °C (třída vody 4), pracovní tlak do 16 bar, připojení G 1...
Náhradní vložka CF-17 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F17-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-16 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F16-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-15 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F15-B-CF. Výměna 1 000 h / 12 měsíců.

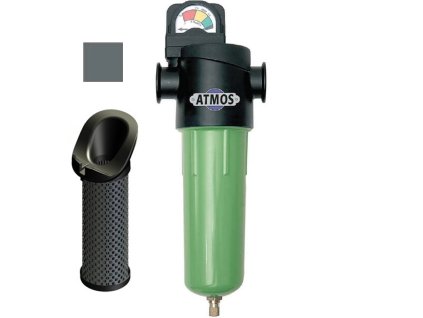

Náhradní vložka CF-14 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F14-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-13 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F13-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-12 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F12-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-11 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F11-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-10 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F10-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-08 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F08-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-07 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F07-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-06 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F06-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-04 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F04-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-03 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F03-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka CF-02 s víčkem barvy černá pro filtr s aktivním uhlím Hankison F02-B-CF. Výměna 1 000 h / 12 měsíců.
Náhradní vložka UF-17 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F17-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-16 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F16-B-UF. Výměna 3 000 h / 12 měsíců.

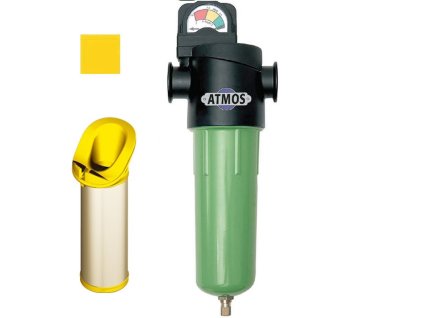

Náhradní vložka UF-15 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F15-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-14 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F14-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-13 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F13-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-12 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F12-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-11 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F11-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-10 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F10-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-08 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F08-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-07 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F07-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-06 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F06-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-04 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F04-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-03 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F03-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka UF-02 s víčkem barvy žlutá pro velmi jemný mikrofiltr Hankison F02-B-UF. Výměna 3 000 h / 12 měsíců.
Náhradní vložka HF-17 s víčkem barvy zelená pro mikrofiltr Hankison F17-B-HF. Výměna 3 000 h / 12 měsíců.
