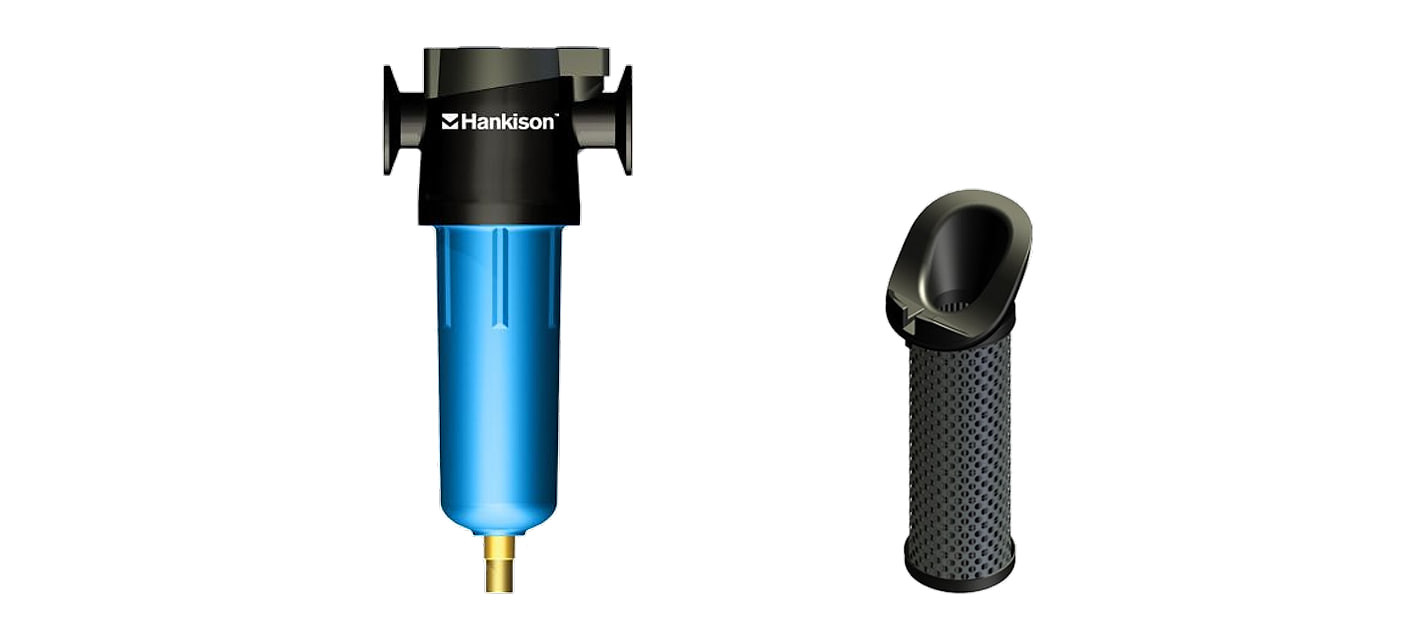

Filtry stlačeného vzduchu s aktivním uhlím Hankison NGF CF
Filtr s aktivním uhlím CF má dvě vrstvy aktivního uhlí a odstraní olejové páry, pachy a příchutě, které aktivní uhlí běžně zachytí. Zbytkový olej v podobě par je pod 0,004 mg/m³.
Filtr CF je ve 14 velikostech F02 až F17 se závitem G 1/4" až G 3" a průtokem 566 až 42 483 l/min. Je jedním z pěti stupňů filtrů Hankison NGF — těleso je pro všechny stupně stejné, liší se vložka s barevným víčkem (černá).
Filtry CF podle velikosti
Velikost určuje závit, průtok a vložku. Ke každé velikosti patří vlastní náhradní vložka.
| Filtry CF a náhradní vložky podle velikosti | |||||
|---|---|---|---|---|---|
| Filtr | Závit | l/min | Nm³/h | Tlak do | Náhradní vložka |
| F02-B-CF | G 1/4" | 566 | 34 | 16 bar | CF-02 |
| F03-B-CF | G 3/8" | 983 | 59 | 16 bar | CF-03 |
| F04-B-CF | G 1/2" | 1 416 | 85 | 16 bar | CF-04 |
| F06-B-CF | G 3/4" | 2 116 | 127 | 16 bar | CF-06 |
| F07-B-CF | G 3/4" | 2 916 | 175 | 16 bar | CF-07 |
| F08-B-CF | G 1" | 4 450 | 267 | 16 bar | CF-08 |
| F10-B-CF | G 1 1/2" | 7 283 | 437 | 16 bar | CF-10 |
| F11-B-CF | G 1 1/2" | 10 200 | 612 | 16 bar | CF-11 |
| F12-B-CF | G 2" | 11 350 | 681 | 16 bar | CF-12 |
| F13-B-CF | G 2 1/2" | 16 083 | 965 | 11 bar | CF-13 |
| F14-B-CF | G 2 1/2" | 21 950 | 1 317 | 11 bar | CF-14 |
| F15-B-CF | G 2 1/2" | 33 983 | 2 039 | 11 bar | CF-15 |
| F16-B-CF | G 3" | 33 983 | 2 039 | 11 bar | CF-16 |
| F17-B-CF | G 3" | 42 483 | 2 549 | 11 bar | CF-17 |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnost najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Aktivní uhlí se hodí tam, kde vzduch přichází do styku s potravinami nebo léčivy, pro procesní a analytický vzduch. Neodstraní ale metan, oxid uhelnatý, oxid uhličitý ani jiné toxické plyny a páry.
Filtr CF nemá odvod kondenzátu ani indikaci tlakové ztráty — vložka se mění podle času. Kapalný olej do něj nesmí, proto před něj vždy patří mikrofiltr HF nebo UF.
Kam ho zařadit
Vždy za mikrofiltr HF nebo mikrofiltr UF.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se mění podle korekčního faktoru: při nižším tlaku filtr propustí méně, při vyšším víc. Velikosti F13 až F17 pracují do 11 bar.
| Průtok filtrů CF v l/min podle tlaku | ||||||
|---|---|---|---|---|---|---|
| Velikost (závit) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| F02 (G 1/4") | 356 | 498 | 566 | 781 | 933 | 1 205 |
| F03 (G 3/8") | 619 | 865 | 983 | 1 356 | 1 621 | 2 093 |
| F04 (G 1/2") | 892 | 1 246 | 1 416 | 1 954 | 2 336 | 3 016 |
| F06 (G 3/4") | 1 333 | 1 862 | 2 116 | 2 920 | 3 491 | 4 507 |
| F07 (G 3/4") | 1 837 | 2 566 | 2 916 | 4 024 | 4 811 | 6 211 |
| F08 (G 1") | 2 803 | 3 916 | 4 450 | 6 140 | 7 342 | 9 478 |
| F10 (G 1 1/2") | 4 588 | 6 409 | 7 283 | 10 050 | 12 016 | 15 512 |
| F11 (G 1 1/2") | 6 426 | 8 976 | 10 200 | 14 075 | 16 830 | 21 726 |
| F12 (G 2") | 7 150 | 9 988 | 11 350 | 15 662 | 18 727 | 24 175 |
| F13 (G 2 1/2") | 10 132 | 14 153 | 16 083 | 22 194 | – | – |
| F14 (G 2 1/2") | 13 828 | 19 316 | 21 950 | 30 290 | – | – |
| F15 (G 2 1/2") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F16 (G 3") | 21 409 | 29 905 | 33 983 | 46 896 | – | – |
| F17 (G 3") | 26 764 | 37 385 | 42 483 | 58 626 | – | – |
Velikosti
Nejmenší filtr F02 je vysoký 205,5 mm, největší F17 1 085,1 mm. Šířku, výšku, osu připojení a prostor pod filtrem pro výměnu vložky najdete na kartě každé velikosti.
Vložka a údržba

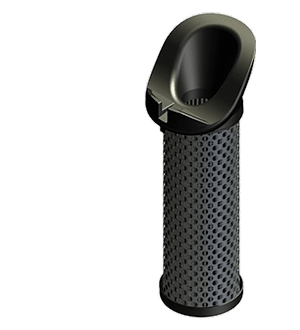

Do tělesa se vkládá jedna vložka, pro každou velikost jiná — například CF-06 pro F06-B-CF. Barevné víčko vložky určuje stupeň filtrace, takže se při výměně nedají zaměnit.
Tlaková ztráta nové vložky je 70 mbar suchá.
Vložku s aktivním uhlím měňte podle času: po 1 000 provozních hodinách, nejpozději za 12 měsíců.
Těleso
Těleso je z tlakově litého hliníku, chromátované a chráněné práškovou barvou. Vložka je zavěšená v hlavě filtru a vzduch do ní vstupuje přes tvarované víčko Venturi-Wave bez víření; nádobka má zevnitř žebra, po kterých kondenzát stéká dolů.
Ve výbavě
Filtr s aktivním uhlím nemá odvod kondenzátu ani indikaci zanesení — vložka se mění podle času. Na nádobce je ruční ventil.
| Výbava podle velikosti | ||
|---|---|---|
| Velikosti | Indikace zanesení | Odvod kondenzátu |
| F02 – F07 (SF, PF, HF, UF) | indikátor tlakové ztráty na hlavě | automatický plovákový odvaděč |
| F08 – F12 (SF, PF, HF, UF) | diferenční manometr na hlavě | automatický plovákový odvaděč |
| F13 – F17 (SF, PF, HF, UF) | diferenční manometr na hlavě | elektronický odvaděč řízený hladinou |
| F02 – F17 (CF) | bez indikace (aktivní uhlí se mění podle času) | ruční ventil (kulový kohout) |
Ventilek radí
Uhlí se mění podle hodin. Filtr CF nemá ukazatel tlakové ztráty. Vložku vyměňte po 1 000 provozních hodinách, nejpozději za 12 měsíců.
- Co filtr s aktivním uhlím odstraní?
- Olejové páry, pachy a příchutě. Zbytkový olej v podobě par je pod 0,004 mg/m³.
- Co neodstraní?
- Metan, oxid uhelnatý, oxid uhličitý a jiné toxické plyny a páry.
- Proč musí být před ním mikrofiltr?
- Aktivní uhlí nesmí dostat kapalný olej. Mikrofiltr HF nebo UF ho zachytí dřív.
- Jak často měnit vložku?
- Po 1 000 provozních hodinách, nejpozději za 12 měsíců.
