Náhradní vložka CF-16 pro filtr s aktivním uhlím F16-B-CF olejové páry pod 0,004 mg/m³ · třída 1-x-1
Kód: CF-16.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

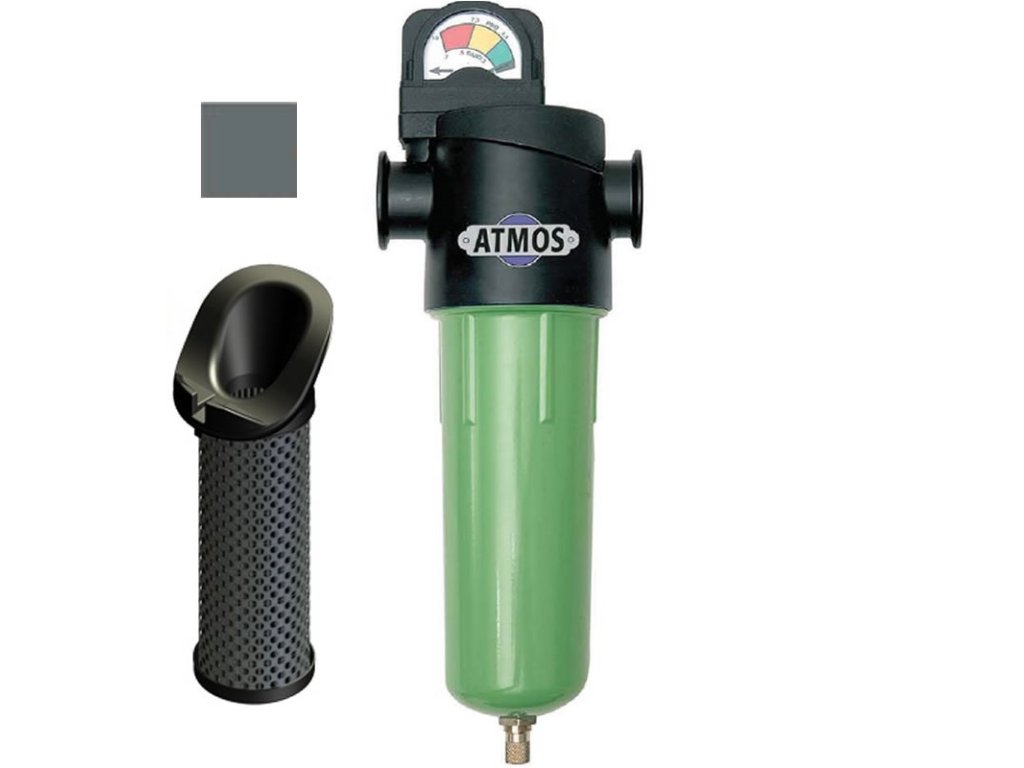

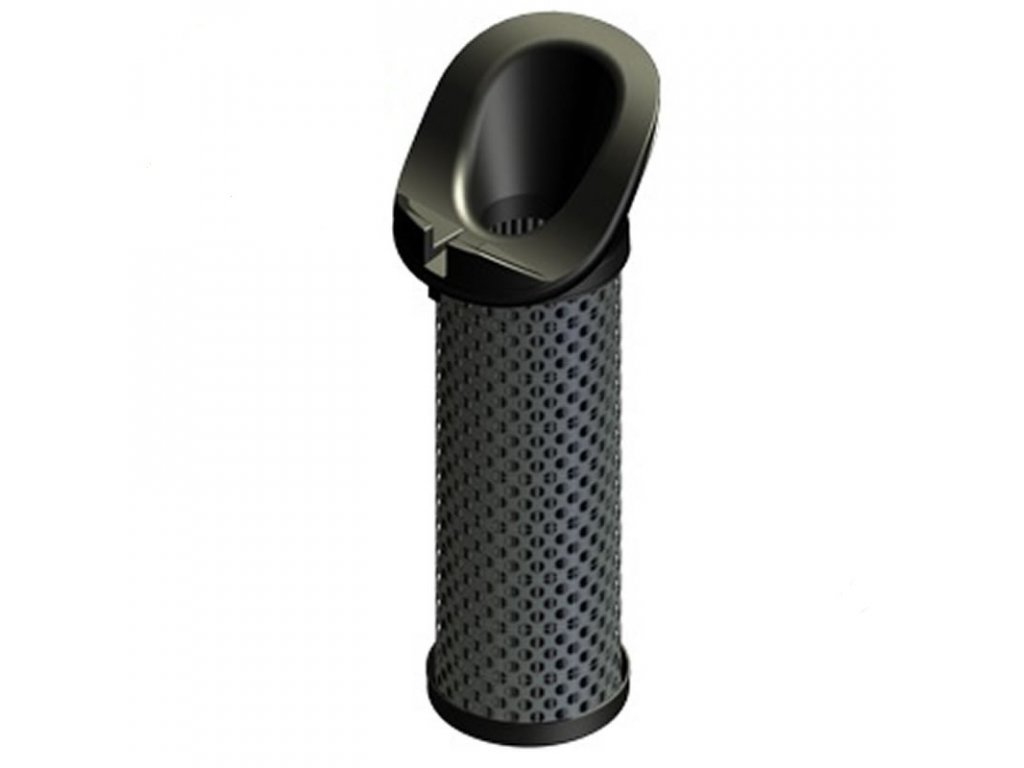

Náhradní vložka CF-16 pro filtr s aktivním uhlím Hankison NGF F16-B-CF. Stupeň poznáte podle víčka — u CF je černá.
Vložka odstraní olejové páry, pachy a příchutě; zbytkový olej v podobě par je pod 0,004 mg/m³.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Stupeň | Filtr s aktivním uhlím CF |
| Zachytí částice od | 0,01 µm |
| Zbytkový olej | < 0,004 mg/m³ (páry) |
| Třída ISO 8573-1 | 1-x-1 |
| Účinnost zachycení částic | 99,999+ % |
| Tlaková ztráta nové vložky (suchá / mokrá) | 70 mbar / – |
| Výměna vložky | po 1 000 provozních hodinách, nejpozději za 12 měsíců |
| Barva víčka vložky | černá |
| Pracovní tlak | 11 bar |
| Teplota vzduchu na vstupu | +2 až +66 °C |
Do kterého filtru pasuje
Každá velikost filtru NGF má svou vložku. Číslo za pomlčkou v kódu vložky odpovídá velikosti filtru, tato pasuje jen do filtru níže.
| Filtr | Připojení | Průtok při 7 bar | Pracovní tlak |
|---|---|---|---|
| F16-B-CF | G 3" | 33 983 l/min | 11 bar |
Jak vložku vyměnit
Výměna po 1 000 provozních hodinách, nejpozději za 12 měsíců.
- Zavřete přívod i odvod vzduchu a filtr odtlakujte — přes tlačítko nebo odvzdušňovací šroub odvaděče, u filtru CF otevřením kulového kohoutu.
- Odšroubujte nádobku proti směru hodinových ručiček a starou vložku vyšroubujte. Hlavu filtru zevnitř vytřete.
- Namažte O-kroužek nové vložky a nasaďte ji tak, aby výřez ve vložce zapadl do výstupku v hlavě filtru. Pěnového pláště vložek HF, UF a CF se nedotýkejte prsty.
- Nádobku našroubujte zpět, případně vyměňte a namažte její O-kroužek, a filtr pomalu natlakujte.
Kam ho zařadit
Patří vždy za mikrofiltr HF nebo mikrofiltr UF — kapalný olej do aktivního uhlí nesmí.
Vložky ostatních velikostí najdete u filtrů stejného stupně a v příslušenství NGF.
Doplňkové parametry
| Kategorie: | Náhradní vložky pro filtry Hankison NGF |
|---|---|
| Tlak: | 11 bar |
| Certifikace: | ISO 8573-1 (IUTA) |
| Filtrační vložka: | Pro filtr F16-B-CF |
| Pracovní teplota: | +2 / +66 °C |
| Průtok: | 33 983 l/min |
| Typ produktu: | Filtrační vložka |
| Zbytkový olej: | <0,004 mg/m³ |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
| Stupeň filtrace: | Aktivní uhlí |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
Hankison je americký výrobce sušiček a filtrů stlačeného vzduchu s tradicí od roku 1948. U nás najdete jeho filtry NGF v pěti stupních filtrace, náhradní vložky k nim a kondenzační sušičky HDI.
Filtry NGF mají pro všechny stupně stejné těleso, liší se jen vložka — stupeň poznáte podle barvy víčka. Stupně SF až UF mají ve výbavě ukazatel tlakové ztráty a odvaděč kondenzátu. Sušičky HDI vysuší vzduch na tlakový rosný bod +3 °C.
Čistota podle ISO 8573-1Filtry NGF a sušičky HDI
Filtry NGF — celá řada
Pět stupňů v jednom tělese. Stupně se řadí za sebe od hrubého k jemnému a každý chrání ten další.
- 14 velikostí, G 1/4″ až 3″
- průtok 566 až 42 483 l/min
- do 16 bar, F13 až F17 do 11 bar
Základní filtr SF
Na začátek filtrace, kde je hodně vody. Odlučovač kapaliny a filtr 3 µm odloučí přes 99 % kapalného kondenzátu.
- zbytkový olej pod 5 mg/m³
- snese až 25 g kapaliny na m³ vzduchu
- víčko vložky oranžové
Prachový filtr a předfiltr PF
Před mikrofiltr i za adsorpční sušičku. Dvojitá hloubková vrstva zachytí částice od 1 µm s účinností 99,999 %.
- zbytkový olej pod 2 mg/m³
- chrání vložky mikrofiltrů HF a UF
- víčko vložky bílé
Mikrofiltr HF
Vzduch bez olejového aerosolu. Koalescenční filtr zachytí částice od 0,01 µm a odloučí přes 99,9 % oleje.
- zbytkový olej pod 0,01 mg/m³
- třída 1-x-1 podle ISO 8573-1
- víčko vložky zelené
Velmi jemný mikrofiltr UF
Pro lakování a citlivé přístroje. Stejná jemnost 0,01 µm jako HF, ale desetkrát méně oleje ve vzduchu.
- zbytkový olej pod 0,001 mg/m³
- před něj patří prachový filtr PF
- víčko vložky žluté
Filtr s aktivním uhlím CF
Olejové páry, pachy a příchutě. Dvě vrstvy aktivního uhlí pro vzduch, který přijde do styku s potravinami nebo léčivy.
- olejové páry pod 0,004 mg/m³
- vždy za mikrofiltr HF nebo UF
- vložka se mění po 1 000 hodinách
Náhradní vložky NGF
Pro všech pět stupňů a 14 velikostí. Kód vložky tvoří stupeň a velikost filtru, třeba HF-06 pro filtr F06-B-HF.
- výměna při tlakové ztrátě 400 mbar
- nejpozději po 12 měsících
- stupeň poznáte podle barvy víčka
Kondenzační sušičky HDI
Suchý vzduch s rosným bodem +3 °C. Patentovaný hliníkový výměník chladí vzduch ve dvou stupních a šetří energii.
- 17 velikostí, 200 až 21 667 l/min
- pracovní tlak do 16 bar
- do HDI-600 na 230 V, větší na 400 V
Nevíte, jak velkou sušičku zvolit? Kalkulačka v kategorii sušiček ji vybere podle použití, výkonu kompresoru, tlaku a teplot.
Vybrat sušičkuFiltry a sušičky Hankison vedle sebe
| Co který výrobek ze vzduchu odstraní | ||||
|---|---|---|---|---|
| Výrobek | Co odstraní | Jemnost / rosný bod | Zbytkový olej | Třída ISO 8573-1 |
| Základní filtr SF | kapalnou vodu a pevné částice | 3 µm | pod 5 mg/m³ | 3-x-4 |
| Prachový filtr PF | pevné částice a kapalinu | 1 µm | pod 2 mg/m³ | 2-x-4 |
| Mikrofiltr HF | olejový aerosol a jemné částice | 0,01 µm | pod 0,01 mg/m³ | 1-x-1 |
| Velmi jemný mikrofiltr UF | olejový aerosol a jemné částice | 0,01 µm | pod 0,001 mg/m³ | 1-x-1 |
| Filtr s aktivním uhlím CF | olejové páry, pachy a příchutě | 0,01 µm | pod 0,004 mg/m³ (páry) | 1-x-1 |
| Sušička HDI | vodní páru | rosný bod +3 °C | – | x-4-x |
Třída ISO 8573-1 se zapisuje jako pevné částice – voda – olej, x znamená, že výrobek tuto složku neřeší.
Jak sestavit úpravu vzduchu
1. Předfiltr před sušičku
Před kondenzační sušičku HDI patří předfiltr s jemností 10 µm nebo jemnější, výrobce ho předepisuje. Kde je v rozvodu hodně vody, poslouží základní filtr SF.
2. Sušička podle kompresoru
Sušička musí zvládnout celý výkon kompresoru. Vyberte velikost HDI, jejíž průtok je aspoň takový jako výkon kompresoru.
3. Filtry za sušičku
Za kondenzační sušičku patří prachový filtr PF a mikrofiltr HF, pro lakování a citlivé přístroje velmi jemný mikrofiltr UF. Aktivní uhlí CF dejte až na konec.
4. Vložky měnit včas
SF a PF po 6 000 provozních hodinách, HF a UF po 3 000, CF po 1 000 — vždy nejpozději za 12 měsíců, nebo dřív při tlakové ztrátě 400 mbar.
Časté otázky
- Čím se liší mikrofiltr HF a UF?
- Oba zachytí částice od 0,01 µm. Velmi jemný mikrofiltr UF ale nechá ve vzduchu desetkrát méně oleje: pod 0,001 mg/m³ proti 0,01 mg/m³ u HF.
- Proč patří před mikrofiltr prachový filtr PF?
- Prachový filtr PF zachytí pevné částice a kapalinu dřív, než se dostanou do jemné vložky mikrofiltru. Vložka mikrofiltru HF nebo UF pak vydrží déle.
- Jak poznám stupeň vložky?
- Podle barvy víčka: oranžová SF, bílá PF, zelená HF, žlutá UF a černá CF. Každá velikost filtru má vlastní vložku, kód vložky končí číslem velikosti.
- Odstraní filtr NGF i vlhkost?
- Ne. Filtry zachytí jen vodu, která už zkondenzovala. Vodní páru odstraní až sušička — kondenzační sušička HDI vysuší vzduch na tlakový rosný bod +3 °C.
- Hodí se sušička HDI do nevytápěné haly?
- Jen tam, kde teplota neklesá pod nulu. Rosný bod +3 °C znamená, že voda nezkondenzuje, dokud teplota neklesne pod +3 °C. Pro rozvody v mrazu je potřeba adsorpční sušička s rosným bodem pod 0 °C.
U sušiček HDI najdete ke stažení brožuru výrobce v angličtině, u velikostí HDI-12 až HDI-950 i anglický návod. Hankison® je registrovaná ochranná známka výrobce Hankison.
