Prachový filtr CHP1R-018 – 100 bar, G 1", 4 583 l/min 1 mikron · třída 3 · 100 bar
Kód: CHP1R-018.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

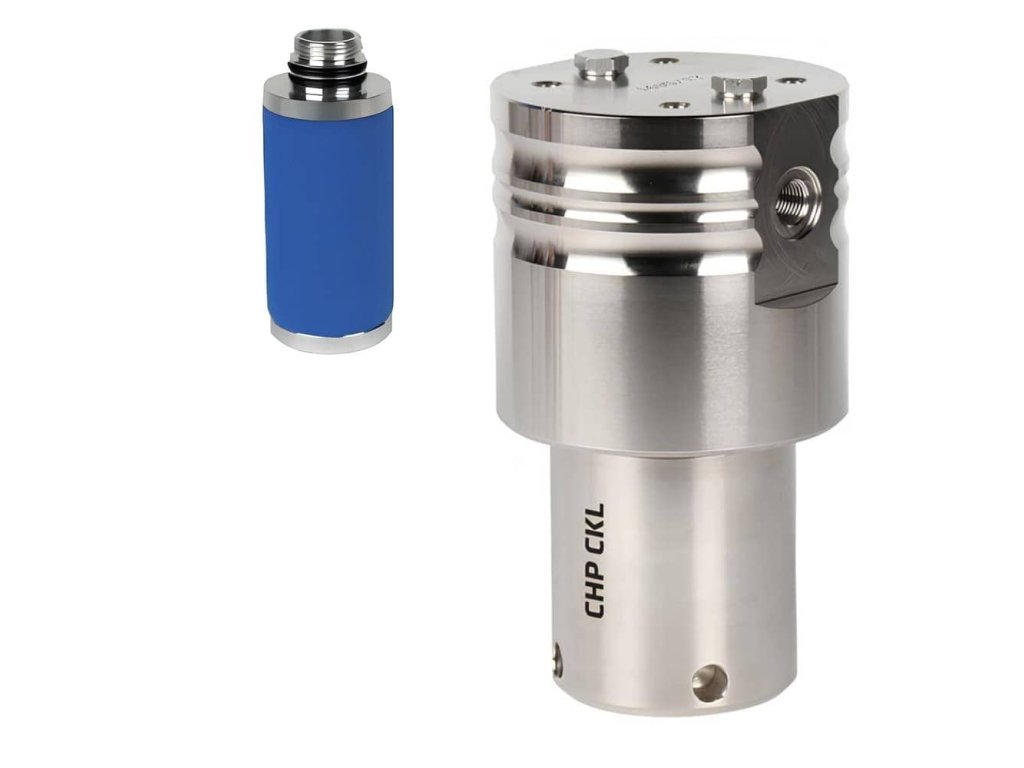

Prachový vysokotlaký filtr CHP1R-018 zachytí pevné částice větší než 1 µm a kapalnou vodu. Má závit G 1", průtok 4 583 l/min při 7 bar a pracovní tlak do 100 bar.
Patří do řady vysokotlakých filtrů CHP1 mezi prachové filtry CHP1R: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1" (vnitřní trubkový závit) |
| Průtok při 7 bar | 4 583 l/min (275 Nm³/h) |
| Pracovní tlak | 100 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 1 µm |
| Třída ISO 8573-1 | 3-x-x |
| Výměna vložky | při tlakové ztrátě 350 mbar, nejméně jednou za 12 měsíců |

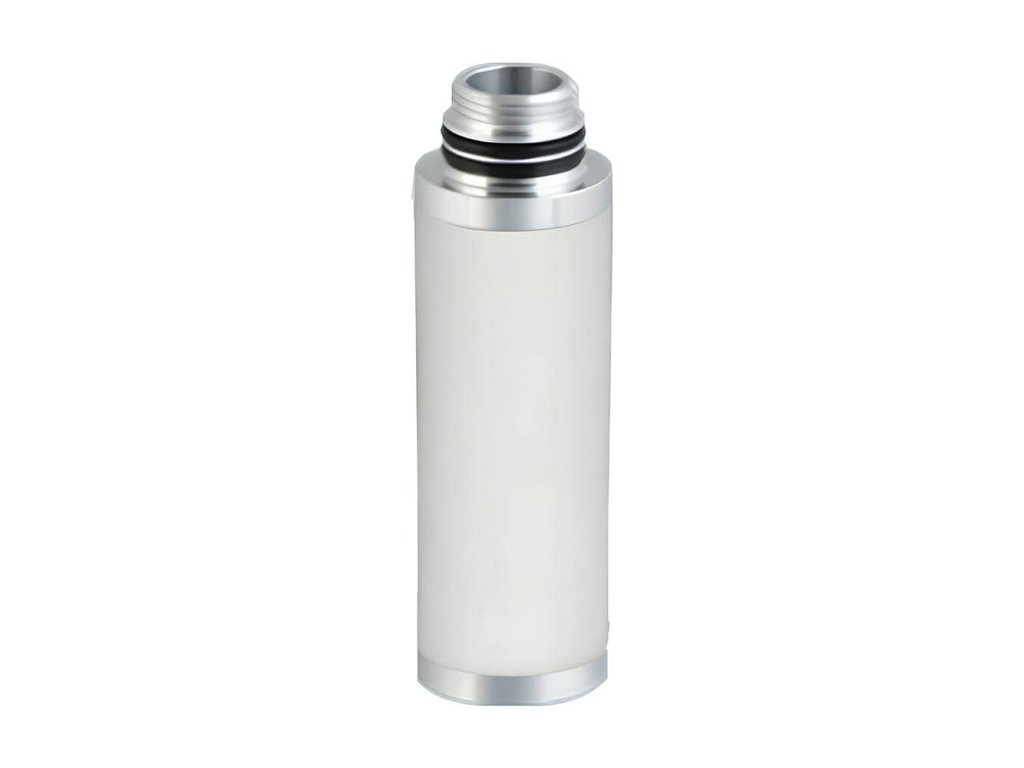

| Vložka | CHPR-018V |
| Materiál vložky | borosilikátová mikrovlákna |
| Těleso | uhlíková ocel s chemickým niklováním |
| Výška A | 276 mm |
| Šířka hlavy B | 145 mm |
| Největší šířka C | 158 mm |
| Od horní hrany D | 46 mm |
| Hmotnost | 26,5 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |
Těleso a rozměry
Těleso je z uhlíkové oceli ANSI A-105 s chemickým niklováním, armatury a šrouby jsou z nerezové oceli 1.4404, těsnění z FKM s opěrným kroužkem z PTFE. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 276 mm, šířka hlavy B 145 mm, největší šířka C 158 mm a od horní hrany D 46 mm. Hmotnost 26,5 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 |
|---|---|---|---|---|---|
| Průtok (l/min) | 4 583 | 13 749 | 22 915 | 36 664 | 54 996 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | CHPR-018V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WL |
| Odlučovač vody před filtr | cyklónové odlučovače CHP |
Kam ho zařadit
Patří za základní filtr, před jemný předfiltr CHP1M nebo mikrofiltr CHP1S — nebo jako prachový filtr za adsorpční sušičku.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Prachové vysokotlaké filtry stlačeného vzduchu CHP1R do 100 bar |
|---|---|
| Provedení: | Prachový filtr |
| Tlak: | 100 bar |
| Připojení: | 1" |
| Rozměry: | 276 × 145 × 158 mm |
| Filtrace: | 1 µm |
| Filtrační vložka: | CHPR-018V |
| Materiál: | Uhlíková ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 4 583 l/min |
| Třída kvality - pevné nečistoty: | 3 |
