Proporcionální regulátory tlaku řízené elektrickým signálem

Proporcionální regulátory nastavují tlak stlačeného vzduchu elektrickým signálem – z řídicího systému, PLC nebo jiného regulátoru. Výstupní tlak je úměrný signálu 0–10 V nebo 4–20 mA: polovina signálu znamená polovinu rozsahu. Tlak tak měníte za provozu a na dálku, bez sahání na knoflík.
Vybírat můžete ze tří řad: výkonné DRPA výrobce AirCom pro průtok 210 / 700 / 1 400 l/min a tlak až 16 bar, kompaktní ETV 3000 výrobce EMC s displejem a průtokem 1 150 l/min a dobíhající DRPE s G 1/4". Všechny mají čidlo tlaku na výstupu, které tlak stále hlídá a dorovnává, krytí IP 65 a konektor M12.
Co proporcionální regulátory umí
- tlak nastavíte elektrickým signálem 0–10 V nebo 4–20 mA – z PLC, řídicího systému nebo zadávače
- výstupní tlak sleduje signál s linearitou ± 0,5 % (DRPA) až ± 0,2 % (DRPE) z konce rozsahu
- čidlo tlaku na výstupu – regulátor tlak stále hlídá a dorovnává
- ETV 3000 ukazuje žádaný i skutečný tlak na displeji a hlásí ho signálem 1–5 V, DRPE signálem 0–10 V
- odvzdušnění stejně velké jako plnění (DRPA až 1 400 l/min) – tlak na výstupu jde rychle i snížit
- napájení 15–24 V DC (DRPE) nebo 24 V DC (DRPA a ETV 3000), konektor M12, krytí IP 65
- upevňovací úhelník v dodávce u DRPE a ETV 3000, u DRPA úhlová zásuvka M12
- pro velký průtok může řídit jiný regulátor ovládaný na dálku
- DRPA bez vlastní spotřeby vzduchu, snese i olejovaný vzduch; parametry regulace nastavíte softwarem
Tři řady: DRPA, ETV 3000 a DRPE
Řady se liší průtokem, regulačními rozsahy a tím, co regulátor umí navíc. Pro nové stroje volte DRPA nebo ETV 3000 – DRPE je dobíhající řada.
| Řada | Výrobce | Připojení | Rozsahy | Průtok | Hlášení skutečného tlaku | Navíc |
|---|---|---|---|---|---|---|
| DRPA | AirCom | G 1/8", G 1/4", G 1/2" | 0–6 až 0–16 bar | 210 / 700 / 1 400 l/min | — | bez vlastní spotřeby, nastavení softwarem, olejovaný vzduch |
| ETV 3000 | EMC | G 3/8" | 0,05–5 / 0,05–9 bar | 1 150 l/min | 1–5 V a displej | displej, nastavení tlačítky, úhelník a patka v dodávce |
| DRPE | — | G 1/4" | 0–1 / 0–4 / 0–6 / 0–10 bar | 425 l/min | 0–10 V | dobíhající řada, kabely DRSE |
DRPE je dobíhající řada. Levnější náhradou s větším průtokem je ETV 3000, pro větší průtok a tlak až 16 bar DRPA. Pozor: ETV 3000 má jiné připojení (G 3/8"), napájení 24 V DC, výstupní signál 1–5 V a vstupní tlak musí být aspoň o 1 bar vyšší než nastavený – při náhradě DRPE to zkontrolujte, rádi poradíme.
Proporcionální regulátory DRPA (AirCom)

DRPA pracuje jako 3/2cestný sedlový ventil s proporcionálním magnetem a digitální regulací. Vzduch na výstup přidává i z něj odpouští stejně velkým průtokem – 210 / 700 / 1 400 l/min podle velikosti – a sám žádný vzduch nespotřebuje. Snese i olejovaný vzduch, stačí filtrace 50 µm.
Parametry regulace (nulový bod, rozsah, rampa, zesílení) nastavíte softwarem DRPA ANALYSE; k běžnému provozu software potřeba není. Při výpadku signálu nebo napájení regulátor výstup odvzdušní.
| Připojení | Regulace | Signál 0–10 V | Signál 4–20 mA | Vstupní tlak | Průtok |
|---|---|---|---|---|---|
| G 1/8" | 0–6 bar | DRPA18-6 | — | nejvýš 12 bar | 210 l/min |
| G 1/8" | 0–10 bar | DRPA18-10 | DRPA18-10-E20 | nejvýš 12 bar | 210 l/min |
| G 1/4" | 0–6 bar | DRPA14-6 | — | nejvýš 12 bar | 700 l/min |
| G 1/4" | 0–10 bar | DRPA14-10 | DRPA14-10-E20 | nejvýš 12 bar | 700 l/min |
| G 1/4" | 0–16 bar | DRPA14-16 | DRPA14-16-E20 | nejvýš 18 bar | 700 l/min |
| G 1/2" | 0–10 bar | DRPA12-10 | DRPA12-10-E20 | nejvýš 12 bar | 1 400 l/min |
| G 1/2" | 0–12 bar | DRPA12-12 | DRPA12-12-E20 | nejvýš 14 bar | 1 400 l/min |
Průtok i odvzdušnění podle výrobce při vstupu 6 bar a výstupu 5 bar. Vstupní tlak má být aspoň o 10 % vyšší než nejvyšší nastavovaný tlak a nesmí překročit uvedenou hodnotu. Napájení 24 V DC ±10 %, odběr proudu nejvýš 500 / 1 000 / 1 400 mA (G 1/8" / G 1/4" / G 1/2").
Proporcionální regulátory ETV 3000 s displejem (EMC)

ETV 3000 je kompaktní proporcionální regulátor s připojením G 3/8" a průtokem 1 150 l/min. Tříbarevný displej ukazuje žádaný i skutečný tlak – v bar, MPa, kPa nebo psi – a regulátor nastavíte tlačítky přímo na něm.
Skutečný tlak hlásí výstupním signálem 1–5 V. Napájení 21,6–26,4 V DC, odběr nejvýš 125 mA, krytí IP 65, konektor M12 se 4 piny. V dodávce je úhelník L a patka pro montáž.
Vstupní tlak 1 až 10 bar, vždy aspoň o 1 bar vyšší než nastavený tlak. Vzduch má být jemně filtrovaný (5 µm) a bez oleje.
| Regulace | Signál 0–10 V | Signál 4–20 mA | Vstupní tlak | Průtok | Výstupní signál |
|---|---|---|---|---|---|
| 0,05–5 bar | ETV3000-5 | ETV3000-5-E20 | 1 až 10 bar | 1 150 l/min | 1–5 V |
| 0,05–9 bar | ETV3000-9 | ETV3000-9-E20 | 1 až 10 bar | 1 150 l/min | 1–5 V |

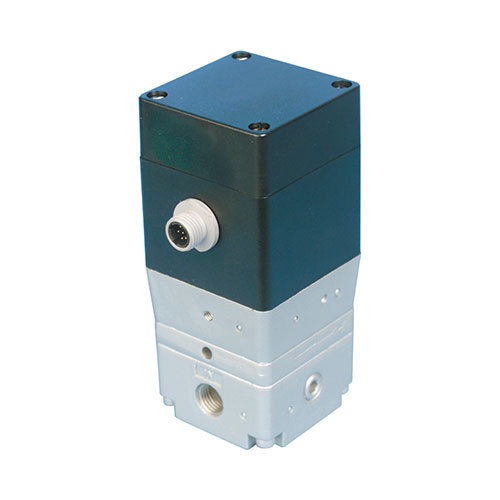

Řada DRPE: čtyři rozsahy, dva druhy signálu

DRPE je dobíhající řada s připojením G 1/4". Rozsah volte podle nejvyššího tlaku, který budete nastavovat. Každý rozsah je ve dvou provedeních podle řídicího signálu: kódy končící na I jsou pro napětí 0–10 V, kódy končící na A pro proud 4–20 mA.
| Regulační rozsah | Signál 0–10 V | Signál 4–20 mA | Vstupní tlak | Průtok |
|---|---|---|---|---|
| 0–1 bar | DRPE14-1I | DRPE14-1A | nejvýš 2,1 bar | 425 l/min |
| 0–4 bar | DRPE14-4I | DRPE14-4A | nejvýš 11,4 bar | 425 l/min |
| 0–6 bar | DRPE14-6I | DRPE14-6A | nejvýš 11,4 bar | 425 l/min |
| 0–10 bar | DRPE14-10I | DRPE14-10A | nejvýš 13,8 bar | 425 l/min |
Vstupní tlak musí být nejméně tak vysoký jako nastavovaný tlak a nesmí překročit uvedenou hodnotu – vyšší tlak by mohl poškodit čidlo tlaku na výstupu.
Všechny proporcionální regulátory DRPE
| Kód | Signál | Regulační rozsah | Vstupní tlak | Průtok | Hmotnost |
|---|---|---|---|---|---|
| DRPE14-1I | 0–10 V | 0–1 bar | nejvýš 2,1 bar | 425 l/min | 0,8 kg |
| DRPE14-4I | 0–10 V | 0–4 bar | nejvýš 11,4 bar | 425 l/min | 0,8 kg |
| DRPE14-6I | 0–10 V | 0–6 bar | nejvýš 11,4 bar | 425 l/min | 0,8 kg |
| DRPE14-10I | 0–10 V | 0–10 bar | nejvýš 13,8 bar | 425 l/min | 0,8 kg |
| DRPE14-1A | 4–20 mA | 0–1 bar | nejvýš 2,1 bar | 425 l/min | 0,8 kg |
| DRPE14-4A | 4–20 mA | 0–4 bar | nejvýš 11,4 bar | 425 l/min | 0,8 kg |
| DRPE14-6A | 4–20 mA | 0–6 bar | nejvýš 11,4 bar | 425 l/min | 0,8 kg |
| DRPE14-10A | 4–20 mA | 0–10 bar | nejvýš 13,8 bar | 425 l/min | 0,8 kg |
Připojovací kabely k DRPE
Kabel se k regulátoru DRPE objednává zvlášť. Oba mají na konci zásuvku M12 × 1 a délku 5 m. Regulátory DRPA mají úhlovou zásuvku M12 (5 pinů) pro vlastní kabel v dodávce.
Jak vybrat proporcionální regulátor
- Řadu podle průtoku. DRPE dodá 425 l/min, ETV 3000 1 150 l/min a DRPA 210 / 700 / 1 400 l/min podle velikosti (G 1/8", G 1/4", G 1/2"). Pro ještě větší průtok použijte proporcionální regulátor jako pilot pro velký regulátor ovládaný na dálku.
- Rozsah podle nejvyššího tlaku. Zvolte nejmenší rozsah, jehož horní mez je nad nejvyšším nastavovaným tlakem – v menším rozsahu odpovídá stejná změna signálu menší změně tlaku a regulace je jemnější. Pro nejvýš 3,5 bar se hodí rozsah 0–4 bar (DRPE) nebo 0,05–5 bar (ETV 3000), pro 12 až 16 bar jen DRPA.
- Signál podle řídicího systému. Má-li řídicí systém napěťový výstup 0–10 V, volte kód končící na I (DRPE) nebo kód bez „E20" (DRPA, ETV 3000), pro proudový výstup 4–20 mA kód končící na A (DRPE) nebo na „-E20". Proudový signál je odolnější vůči rušení na delším vedení.
- Vstupní tlak. U DRPE smí být na vstupu nejvýš 2,1 bar u rozsahu 0–1 bar, 11,4 bar u rozsahů 0–4 a 0–6 bar a 13,8 bar u rozsahu 0–10 bar. U ETV 3000 je to 1 až 10 bar (aspoň o 1 bar nad nastavením), u DRPA 12 / 14 / 18 bar podle rozsahu.
- Průtok DRPE. Regulátor DRPE sám dodá 425 l/min. Pro větší spotřebu ho použijte jako pilotní regulátor pro velký regulátor ovládaný na dálku.
- Displej a hlášení tlaku. Chcete-li tlak vidět přímo na regulátoru, volte ETV 3000 s displejem. Skutečný tlak elektrickým signálem hlásí ETV 3000 (1–5 V) a DRPE (0–10 V).
Příklad: lis potřebuje přítlak 0,5 až 3,5 bar nastavovaný z PLC s analogovým výstupem 4–20 mA. Vyhoví ETV 3000 s rozsahem 0,05–5 bar a proudovým signálem – ETV3000-5-E20 –, který tlak ukáže i na displeji. V dobíhající řadě DRPE je to rozsah 0–4 bar s proudovým signálem – DRPE14-4A – a k němu připojovací kabel, třeba s úhlovým konektorem DRSE-CW5. Velký přítlačný válec se spotřebou 1 200 l/min a tlakem do 10 bar zvládne DRPA12-10-E20.
Nevíte, který regulátor vybrat? Vyzkoušejte kalkulačku výběru regulátoru tlaku – podle tlaku v rozvodu, požadovaného tlaku a průtoku.
#showmore#
Jak proporcionální regulátor pracuje

- Řídicí signál přichází konektorem M12. Elektronika ho porovná s tlakem, který na výstupu měří čidlo.
- Když je tlak nižší, než odpovídá signálu, regulátor přidá vzduch ze vstupu. Když je vyšší, přebytek odpustí odvzdušněním (DRPE až 198 l/min, ETV 3000 až 1 150 l/min, DRPA stejně velkým průtokem jako plnění).
- Výstupní tlak je přímo úměrný signálu: 0 V nebo 4 mA znamená 0 bar, 10 V nebo 20 mA horní mez rozsahu. U rozsahu 0–6 bar tak 5 V nebo 12 mA odpovídá 3 bar.
- Skutečný tlak hlásí DRPE výstupním signálem 0–10 V a ETV 3000 signálem 1–5 V – řídicí systém si ověří, že tlak odpovídá zadání.
- Přesnost DRPE: linearita ± 0,2 %, opakovatelnost ± 0,2 %, hystereze 1 % a celková přesnost ± 0,5 % z konce rozsahu.
- DRPA řídí proporcionální magnet, který přímo otevírá sedlový ventil plnění nebo odvzdušnění. Linearita a opakovatelnost DRPA jsou ± 0,5 %, hystereze pod ± 1 %; ETV 3000 má linearitu ± 1 %, opakovatelnost ± 0,5 % a hysterezi 0,5 %.



Elektrické připojení

- napájení 15–24 V stejnosměrných, odběr nejvýš 325 mA
- 4pólový konektor M12 (kódování A) na boku regulátoru
- řídicí signál 0–10 V (kódy končící na I) nebo 4–20 mA (kódy končící na A)
- výstupní signál 0–10 V pro kontrolu skutečného tlaku
- krytí IP 65
- připojovací kabel 5 m s konektorem M12 se objednává zvlášť – s přímým konektorem DRSE-C5 nebo s úhlovým DRSE-CW5
Body výše platí pro řadu DRPE. Elektrické připojení všech tří řad:
| Řada | Napájení | Odběr | Konektor | Signál | Výstupní signál | Krytí |
|---|---|---|---|---|---|---|
| DRPA | 24 V DC ±10 % | 500 / 1 000 / 1 400 mA | M12, 5 pinů, úhlová zásuvka v dodávce | 0–10 V / 4–20 mA | — | IP 65 |
| ETV 3000 | 24 V DC (21,6–26,4 V) | 125 mA | M12, 4 piny, kódování A | 0–10 V / 4–20 mA | 1–5 V | IP 65 |
| DRPE | 15–24 V DC | 325 mA | M12, 4 piny, kódování A, kabel DRSE | 0–10 V / 4–20 mA | 0–10 V | IP 65 |
Montáž

- před regulátor zařaďte jemný filtr stlačeného vzduchu – vzduch má být jemně filtrovaný (3 µm) a bez oleje
- upevňovací úhelník je v dodávce – regulátor připevníte k potrubí, na stěnu nebo do rozvaděče
- vstupní tlak nesmí překročit hodnotu pro daný rozsah; u rozsahu 0–1 bar (nejvýš 2,1 bar na vstupu) předřaďte běžný regulátor tlaku
- manometr můžete připojit závitem G 1/8", v dodávce není
- pracovní teplota −10 až +60 °C
Body vlevo platí pro řadu DRPE. U nových řad navíc:
- DRPA snese olejovaný i neolejovaný vzduch filtrovaný na 50 µm; montovat ho můžete v libovolné poloze, nejlépe svisle
- vstupní tlak držte aspoň o 10 % nad nejvyšším nastavovaným tlakem
- když je signál zapnutý a na vstupu chybí tlak, ventil DRPA se zahřívá – výrobce doporučuje hlídat tlak tlakovým spínačem
- pracovní teplota DRPA 0 až +60 °C, ETV 3000 0 až +50 °C
- ETV 3000 potřebuje jemně filtrovaný vzduch (5 µm) bez oleje; úhelník L a patka jsou v dodávce, odvzdušnění vychází přípojkami M5 a G 1/8"
Software pro nastavení DRPA

Software s převodníkem RS-232 DRPAANALYSE ukáže žádaný a skutečný tlak, zaznamená průběh regulace a umožní nastavit nulový bod, rozsah, rampu a parametry regulátoru (P, PI, PID). Nastavení můžete uložit a použít pro další regulátory. K běžnému provozu regulátoru DRPA software potřeba není.
Velký průtok: proporcionální regulátor jako pilot
Regulátor DRPE sám dodá 425 l/min, ETV 3000 1 150 l/min a DRPA až 1 400 l/min. Když potřebujete víc vzduchu, připojte jeho výstup do řídicího vstupu regulátoru DRI ovládaného na dálku: velký regulátor pak drží tlak, který nastavuje proporcionální regulátor, a elektrickým signálem řídíte i velký průtok. Pro velmi přesnou regulaci se hodí přesný FDRI03.

Technické údaje řady DRPE
| Parametr | Hodnota |
|---|---|
| Řídicí signál | 0–10 V (kódy končící na I) nebo 4–20 mA (kódy končící na A) |
| Výstupní signál | 0–10 V |
| Regulační rozsahy | 0–1 / 0–4 / 0–6 / 0–10 bar |
| Vstupní tlak | nejméně nastavovaný tlak, nejvýš 2,1 / 11,4 / 11,4 / 13,8 bar |
| Průtok | 425 l/min |
| Odvzdušnění | 198 l/min |
| Linearita | ± 0,2 % z konce rozsahu |
| Opakovatelnost | ± 0,2 % z konce rozsahu |
| Hystereze | 1 % z konce rozsahu |
| Přesnost | ± 0,5 % z konce rozsahu |
| Napájení | 15–24 V DC, odběr nejvýš 325 mA |
| Elektrické připojení | konektor M12, kódování A, 4 piny |
| Krytí | IP 65 |
| Připojení | G 1/4", manometr G 1/8" (manometr není v dodávce) |
| Pracovní teplota | −10 až +60 °C |
| Médium | jemně filtrovaný stlačený vzduch (3 µm) bez oleje, neutrální plyny |
| Materiál | hliník, mosaz a plast, těsnění NBR |
| Rozměry | 57 × 57 × 127 mm (šířka × hloubka × výška) |
| Hmotnost | 0,8 kg |
| V dodávce | upevňovací úhelník |
Technické údaje řady DRPA
| Parametr | Hodnota |
|---|---|
| Výrobce | AirCom |
| Řídicí signál | 0–10 V (vstupní odpor 100 kΩ) nebo 4–20 mA (250 Ω) – kódy s „-E20" |
| Regulační rozsahy | 0–6 / 0–10 / 0–12 / 0–16 bar podle velikosti |
| Vstupní tlak | nejvýš 12 / 14 / 18 bar (0–6 a 0–10 / 0–12 / 0–16 bar), aspoň o 10 % nad nastavením |
| Připojení | G 1/8", G 1/4", G 1/2" (světlost 3 / 6 / 12 mm) |
| Průtok a odvzdušnění | 210 / 700 / 1 400 l/min (vstup 6 bar, výstup 5 bar) |
| Vlastní spotřeba vzduchu | žádná |
| Linearita | < ± 0,5 % z konce rozsahu |
| Opakovatelnost | ± 0,5 % z konce rozsahu |
| Hystereze | < ± 1 % z konce rozsahu |
| Napájení | 24 V DC ±10 %, odběr nejvýš 500 / 1 000 / 1 400 mA |
| Elektrické připojení | konektor M12, kódování A, 5 pinů, úhlová zásuvka v dodávce |
| Krytí | IP 65 s nasazenou zásuvkou |
| Pracovní teplota | 0 až +60 °C |
| Médium | suchý, olejovaný i neolejovaný stlačený vzduch filtrovaný na 50 µm, neutrální plyny |
| Materiál | tělo mosaz (G 1/8" a G 1/4") nebo hliník (G 1/2"), vnitřní díly mosaz a nerez, těsnění NBR |
| Rozměry (š × v × h) | 35 × 83 × 57 / 52 × 105 × 68 / 70 × 136 × 85 mm |
| Hmotnost | 0,6–1,6 kg |
| Při výpadku signálu nebo napájení | výstup se odvzdušní |
| Nastavení parametrů | software DRPA ANALYSE (příslušenství) |
Technické údaje řady ETV 3000
| Parametr | Hodnota |
|---|---|
| Výrobce | EMC |
| Řídicí signál | 0–10 V nebo 4–20 mA (kódy s „-E20") |
| Výstupní signál | 1–5 V |
| Regulační rozsahy | 0,05–5 / 0,05–9 bar |
| Vstupní tlak | 1 až 10 bar, aspoň o 1 bar vyšší než nastavený tlak |
| Připojení | G 3/8", manometr G 1/8" |
| Průtok | 1 150 l/min (vstup 7 bar, výstup 6 bar, pokles 1 bar) |
| Odvzdušnění | 1 150 l/min, přípojky M5 a G 1/8" |
| Linearita | ± 1 % z konce rozsahu |
| Opakovatelnost | ± 0,5 % z konce rozsahu |
| Hystereze | 0,5 % z konce rozsahu |
| Přesnost | ± 0,5 % z konce rozsahu |
| Napájení | 24 V DC (21,6–26,4 V), odběr nejvýš 125 mA |
| Elektrické připojení | konektor M12, kódování A, 4 piny |
| Krytí | IP 65 |
| Displej | žádaný a skutečný tlak, jednotky bar, MPa, kPa nebo psi |
| Pracovní teplota | 0 až +50 °C |
| Médium | jemně filtrovaný stlačený vzduch (5 µm) bez oleje, neutrální plyny |
| Hmotnost | 0,6–0,55 kg |
| V dodávce | úhelník L a patka |
Ventilek radí
Proporcionální regulátor dávejte za filtr. Je-li řídicí systém daleko, volte proudový signál 4–20 mA – na dlouhém vedení se tolik neruší. Za DRPE dnes volte ETV 3000 (levnější, s displejem) nebo DRPA (větší průtok, tlak až 16 bar).
- velmi přesná ruční regulace: regulátory FDR
- pilotní regulátory: regulátory DRF
- velký průtok na dálku: regulátory DRI
- běžné regulátory tlaku: regulátory 280 a 406
- Jaký je rozdíl mezi kódy končícími na I a na A?
- U DRPE jen v řídicím signálu: I = napětí 0–10 V, A = proud 4–20 mA. Rozsahy, průtok i rozměry jsou stejné. U DRPA a ETV 3000 značí proudový signál 4–20 mA přípona „-E20".
- Potřebuje regulátor napájení?
- Ano. DRPE 15–24 V stejnosměrných s odběrem nejvýš 325 mA, DRPA a ETV 3000 24 V stejnosměrných (DRPA odběr až 1 400 mA, ETV 3000 nejvýš 125 mA). Napájení i signály vedou konektorem M12.
- Jaký tlak smí být na vstupu?
- U DRPE nejméně tolik, kolik chcete nastavit, a nejvýš 2,1 bar u rozsahu 0–1 bar, 11,4 bar u rozsahů 0–4 a 0–6 bar a 13,8 bar u rozsahu 0–10 bar. U rozsahu 0–1 bar proto obvykle předřaďte běžný regulátor tlaku. ETV 3000 potřebuje 1 až 10 bar (aspoň o 1 bar víc, než nastavujete), DRPA nejvýš 12 / 14 / 18 bar podle rozsahu.
- Musím k regulátoru dávat manometr?
- Nemusíte – skutečný tlak hlásí DRPE výstupním signálem 0–10 V a ETV 3000 ho ukazuje na displeji. Manometr ale můžete připojit závitem G 1/8" (DRPE i ETV 3000), v dodávce není.
- Jsou připojovací kabely v dodávce?
- K DRPE ne. Kabel 5 m s konektorem M12 se objednává zvlášť – s přímým (DRSE-C5) nebo s úhlovým konektorem (DRSE-CW5). K DRPA je v dodávce úhlová zásuvka M12, do které připojíte vlastní kabel.
- Zvládne regulátor větší průtok?
- DRPE sám dodá 425 l/min, ETV 3000 1 150 l/min a DRPA až 1 400 l/min. Pro víc vzduchu ho zapojte jako pilotní regulátor pro velký regulátor DRI ovládaný na dálku.
- Čím nahradit DRPE?
- DRPE je dobíhající řada. Levnější náhradou s větším průtokem je ETV 3000 s displejem (G 3/8", 0,05–5 nebo 0,05–9 bar), pro větší průtok a tlak až 16 bar DRPA. Zkontrolujte napájení (24 V DC), připojení a výstupní signál – ETV 3000 hlásí tlak signálem 1–5 V.
- Potřebuji k DRPA software?
- Ne, regulátor je nastavený z výroby a pracuje bez něj. Software DRPA ANALYSE se hodí, když chcete upravit nulový bod, rozsah, rampu nebo parametry regulace, sledovat průběh tlaku nebo hledat závadu.
Technické údaje řady DRPE podle aktuálních podkladů (2026), řady DRPA podle katalogu výrobce AirCom, řady ETV 3000 podle podkladů výrobce EMC. Linearita, opakovatelnost, hystereze a přesnost se počítají z horní meze regulačního rozsahu.
Další regulátory najdete v kategorii regulátory tlaku vzduchu.
Řazení produktů
Výpis produktů
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 4–20 mA z řídicího systému.regulace 0–1 bar, vstupní tlak nejvýš 2,1 barřídicí signál 4–20 mA,...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–16 bar, vstupní tlak nejvýš 18 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0–16 bar, vstupní tlak nejvýš 18 barřídicí...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 4–20 mA z řídicího systému.regulace 0–6 bar, vstupní tlak nejvýš 11,4 barřídicí signál 4–20 mA,...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 4–20 mA z řídicího systému.regulace 0–4 bar, vstupní tlak nejvýš 11,4 barřídicí signál 4–20 mA,...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 0–10 V z řídicího systému.regulace 0–6 bar, vstupní tlak nejvýš 11,4 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 0–10 V z řídicího systému.regulace 0–4 bar, vstupní tlak nejvýš 11,4 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 0–10 V z řídicího systému.regulace 0–10 bar, vstupní tlak nejvýš 13,8 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 4–20 mA z řídicího systému.regulace 0–10 bar, vstupní tlak nejvýš 13,8 barřídicí signál 4–20...
Proporcionální regulátor tlaku DRPE: výstupní tlak nastavíte elektrickým signálem 0–10 V z řídicího systému.regulace 0–1 bar, vstupní tlak nejvýš 2,1 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–6 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–6 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku EMC ETV 3000 s displejem: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0,05–5 bar, vstupní tlak 1 až 10 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku EMC ETV 3000 s displejem: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0,05–5 bar, vstupní tlak 1 až 10 barřídicí signál 4–20 mA,...
Proporcionální regulátor tlaku EMC ETV 3000 s displejem: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0,05–9 bar, vstupní tlak 1 až 10 barřídicí signál 0–10 V,...
Proporcionální regulátor tlaku EMC ETV 3000 s displejem: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0,05–9 bar, vstupní tlak 1 až 10 barřídicí signál 4–20 mA,...
Připojovací kabel pro proporcionální regulátory tlaku DRPE s úhlovou (90°) zásuvkou M12 × 1.délka 5 mkabel PUR, 4 × 0,34 mm²úhlová zásuvka 90° – kabel vede podél regulátorupro...
Připojovací kabel pro proporcionální regulátory tlaku DRPE s přímou zásuvkou M12 × 1.délka 5 mkabel PUR, 4 × 0,34 mm²přímá zásuvka – kabel vede kolmo od regulátorupro všechny...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0–10 bar, vstupní tlak nejvýš 12 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 0–10 V.regulace 0–12 bar, vstupní tlak nejvýš 14 barřídicí...
Proporcionální regulátor tlaku AirCom řady DRPA s digitální regulací: výstupní tlak nastavíte elektrickým signálem 4–20 mA.regulace 0–12 bar, vstupní tlak nejvýš 14 barřídicí...
Software s převodníkem RS-232 pro nastavení proporcionálních regulátorů tlaku AirCom DRPA z počítače.zobrazení žádaného a skutečného tlakunastavení nulového bodu, rozsahu, rampy...
