Nerezový základní filtr IHP2N5-005 – 250 bar, G 3/8", 1 167 l/min nerezové sítko 5 mikronů · 250 bar
Kód: IHP2N5-005.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Nerezový základní filtr se sítkem IHP2N5-005 zachytí pevné nečistoty větší než 5 µm. Má závit G 3/8", průtok 1 167 l/min při 7 bar a pracovní tlak do 250 bar.
Patří do řady vysokotlakých filtrů IHP2 mezi základní filtry IHP2N5: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/8" (vnitřní trubkový závit) |
| Průtok při 7 bar | 1 167 l/min (70 Nm³/h) |
| Pracovní tlak | 250 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Jemnost filtrace | 5 µm |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | IHPN5-005V |
| Materiál vložky | nerezové sítko 1.4301 |
| Těleso | nerezová ocel 1.4301, na přání 1.4404 |
| Výška A | 182 mm |
| Šířka hlavy B | 98 mm |
| Největší šířka C | 104 mm |
| Od horní hrany D | 30 mm |
| Hmotnost | 7,9 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/4" ve dně |

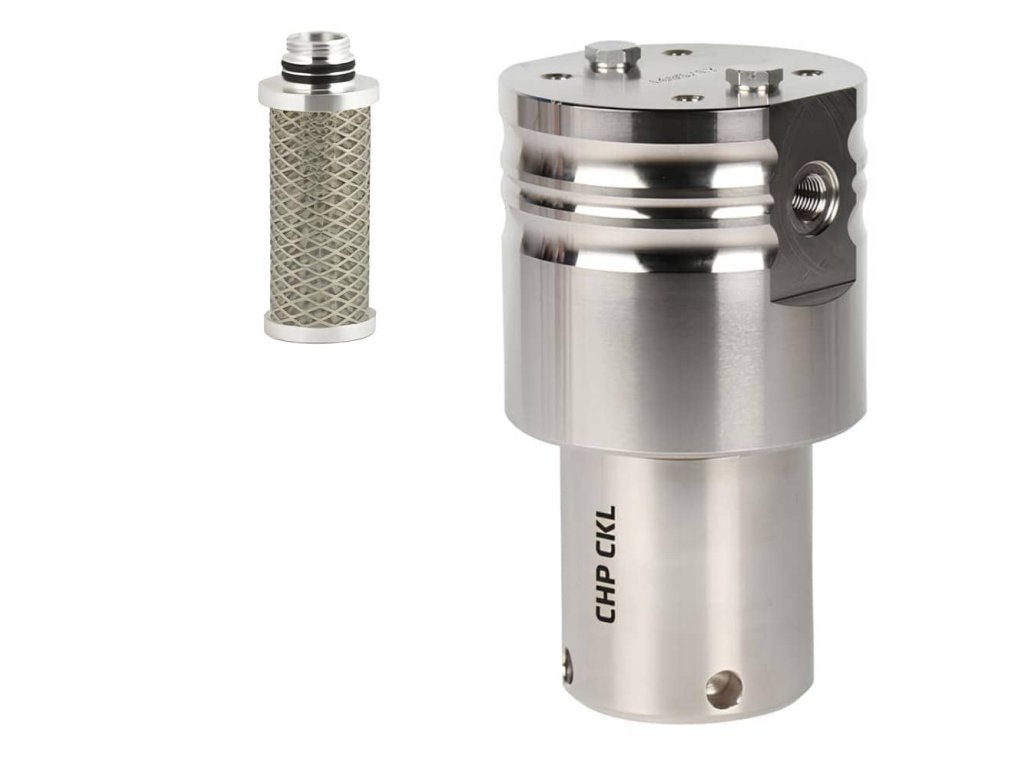

Těleso a rozměry
Těleso je z nerezové oceli 1.4301, na přání z 1.4404. Vzduch se připojuje vnitřními trubkovými závity v hlavě filtru, kondenzát odchází otvorem G 1/4" ve dně.
Podle výrobce: výška A 182 mm, šířka hlavy B 98 mm, největší šířka C 104 mm a od horní hrany D 30 mm. Hmotnost 7,9 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při vyšším tlaku se násobí korekčním faktorem, od 100 bar je to 12:
| Tlak (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Průtok (l/min) | 1 167 | 3 501 | 5 835 | 9 336 | 14 004 | 14 004 |

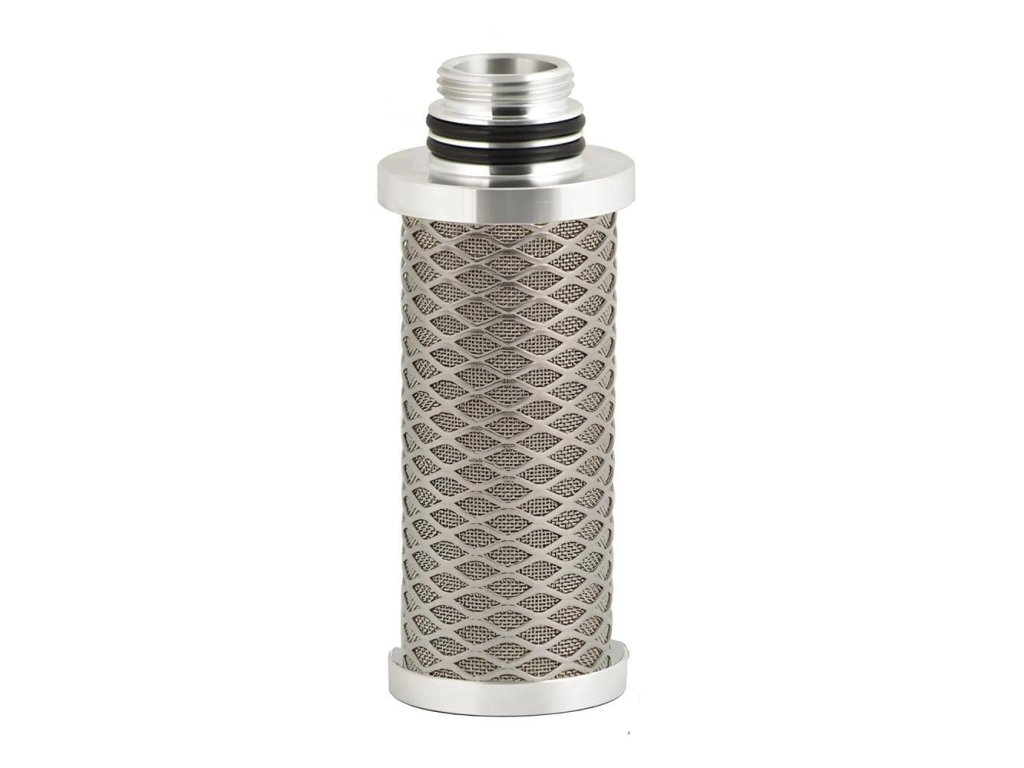

Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | IHPN5-005V |
| Odpouštění kondenzátu (objednává se zvlášť) | TD420M-230VAC, TD420M-24VDC |
| Úhelník na zeď | CHP-WS |
| Odlučovač vody před filtr | cyklónové odlučovače IHP |
Kam ho zařadit
Patří za hrubé sítko nebo na začátek filtrace, před prachový filtr IHP2R nebo jemný předfiltr IHP2M.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Základní nerezové vysokotlaké filtry IHP2N5 se sítkem do 250 bar |
|---|---|
| Provedení: | Základní filtr |
| Tlak: | 250 bar |
| Připojení: | 3/8" |
| Rozměry: | 182 × 98 × 104 mm |
| Filtrace: | 5 µm |
| Filtrační vložka: | IHPN5-005V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 1 167 l/min |
