Kompresor Pro Line B60-5,5-500FTXH, 500 l, 15 bar, 400 V Jednotka B60, 5,5 kW na 400 V, rozbeh hviezda-trojuholník, sanie 570 l/min pri 1 000 ot/min, 15 bar, ležatý vzdušník 500 l, 102 dB Lwa / 82 dB vo 4 m

Podrobný popis

B60 · 500 l · 570 l/min · 15 bar · 400 V · Y-D

Menší z oboch 15-barových strojov a voľba pre menšiu dielňu, kde náradie potrebuje pri nástroji viac než 10 bar. B60-5,5-500FTXH plní ležatý vzdušník 500 l na 15 bar liatinovou dvojstupňovou jednotkou B60 s motorom 5,5 kW: prevod ju točí na 1 000 ot/min a sanie je 570 l/min; 102 dB Lwa, vo 4 m 82 dB. Rozvádzač hviezda-trojuholník a elektroventil odľahčenia má stroj z výroby; prívod 400 V zapája elektrikár s oprávnením. Na snímkach je rovnako stavaný B70-7,5-500FTXH — tento stroj sa líši len jednotkou B60 a motorom 5,5 kW.

Prečo 15 bar z jednotky B60 — a čo za to

Jednotka B60 je rovnaká, akú má päťstovka na 11 bar; líši sa prevod remeňa, stena nádoby a rozvádzač. Na 15 bar sa jednotka točí na 1 000 ot/min namiesto 1 400, a preto nasaje 570 l/min namiesto 827 — stlačiť vzduch na vyšší tlak stojí viac práce a motor 5,5 kW to utiahne pri nižších otáčkach. Výmenou za to dostanete tlak, ktorý 11-barový stroj nedá, a v rovnakých 500 litroch približne o tretinu viac vzduchu v zásobe: náradie dlhšie beží z nádoby, kým musí motor naskočiť. Pôdorys 2 030 × 670 mm je rovnaký ako pri 11-barovej verzii, vzduch odchádza guľovým kohútom do rozvodu a náradie dostáva svoj tlak z regulátora pri pracovisku.

Výbava a detaily

Čo B60-5,5-500FTXH vie z výroby

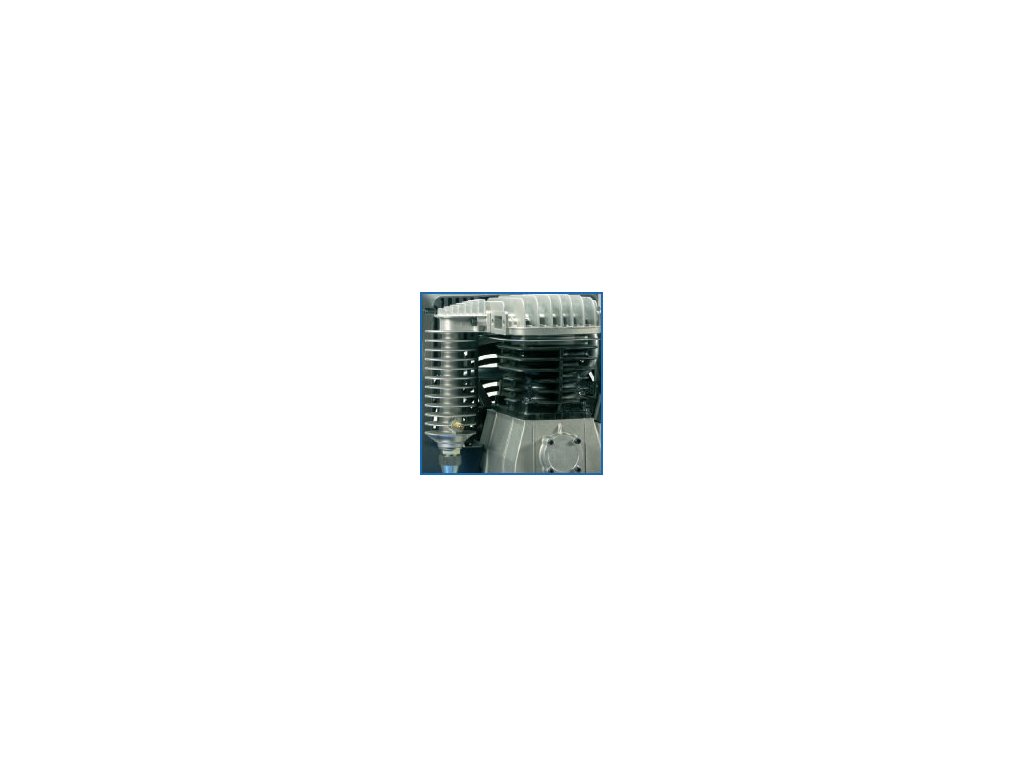

• dvojstupňová jednotka B60 s liatinovými valcami a rebrovaným medzichladičom, mazaná olejom, s olejoznakom; pohon klinovými remeňmi s prevodom na 1 000 ot/min pod tvarovaným krytom
• trojfázový elektromotor 5,5 kW (7,5 hp), 400 V / 50 Hz, tepelná ochrana
• rozvádzač s hlavným vypínačom a rozbehom hviezda-trojuholník, elektroventil odľahčenia štartu — motor sa roztáča bez tlaku v hlave
• sanie 570 l/min, tlak 15 bar, dochladzovač na výstupe z jednotky
• tlakový spínač s manometrom — automatický chod podľa tlaku v nádobe

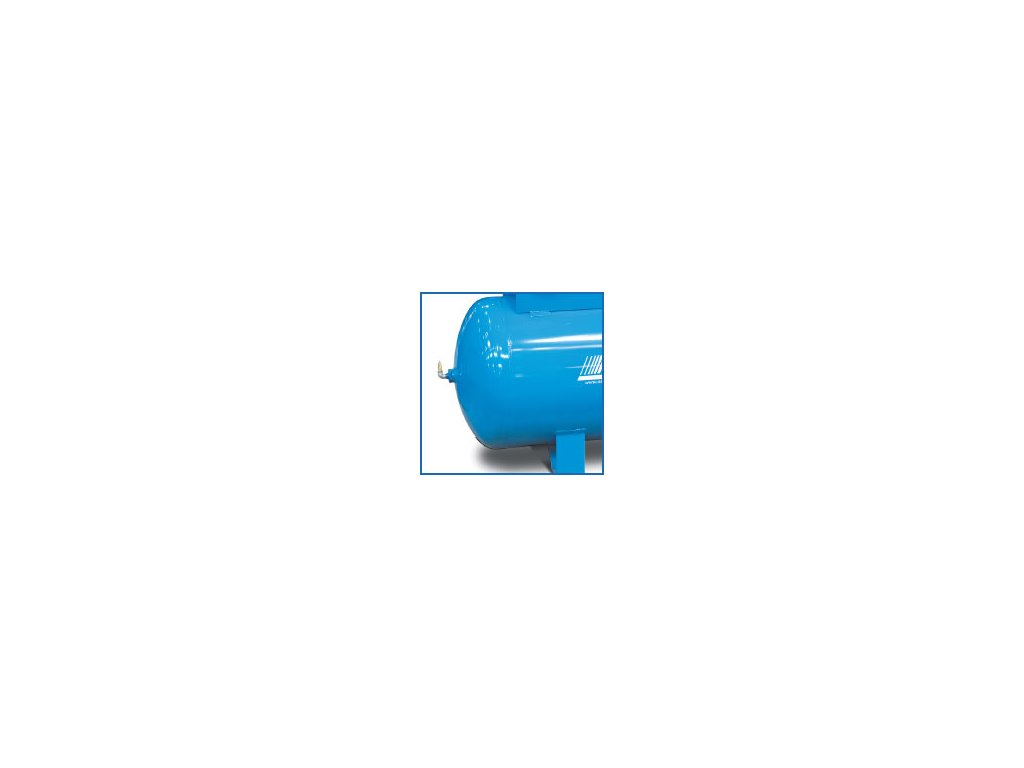

• ležatý vzdušník 500 l s hrubšou stenou pre 15 bar, na pätkách s otvormi na uchytenie; poistný ventil, ventil kondenzátu v dne; výstup vzduchu guľovým kohútom do rozvodu (regulátor, filter a rýchlospojky pri pracovisku)
• hlučnosť 102 dB Lwa, vo 4 m 82 dB
• QR kód AirTube na nádobe otvorí servisné videá; záruka 2 roky (rozšírenie na 3 roky za príplatok), na vzdušník 10 rokov proti prehrdzaveniu

Detaily stroja

Kam ďalej, keď B60-5,5-500FTXH nesedí

Viac vzduchu za minútu do rovnakej nádoby na 15 bar dá B70-7,5-500FTXH s jednotkou B70 a motorom 7,5 kW; kto 15 bar v nádobe nepotrebuje, dostane za rovnaký motor 827 l/min pri B60-5,5-500FT na 11 bar. Jediný 15-barový stroj radu na kolieskach je B59B-4-90CTH s nádobou 90 l. Tlak pre celý rozvod nastaví regulátor priamo na vzdušník. Oba stroje vedľa seba a otázky k 15 bar zhŕňa porovnanie oboch strojov na 15 bar.

Hodnoty platia pre napájanie 50 Hz. Sanie je množstvo vzduchu, ktoré jednotka nasaje pri 1 000 ot/min; koľko ho dostane náradie, závisí od tlaku a nádoby. Hlučnosť je uvedená ako hladina akustického výkonu Lwa a akustický tlak vo 4 m od stroja. Rozmery uvedené v texte sú rozmery stroja bez obalu. Piestový kompresor pracuje v cykloch (doplnenie nádoby a pauza), nie nepretržite.
