Kompresor śrubowy SCR-110/10EPM2 moc silnika 110 kW, ciśnienie robocze 10 bar, wydajność objętościowa 1260 Nm³/h
Kod: SCR-110/10EPM2
Produkty powiązane
Opis szczegółowy produktu
Sto dziesiątka na dziesięciu barach dostarczy 21 000 l/min. To najmocniejsza maszyna serii, która mieści się jeszcze pod niskim stropem — jej obudowa mierzy 1 690 mm, podczas gdy mocniejsze klasy 2 150 mm.
Dlaczego 10 bar
Dziesięć barów oznacza 21 000 l/min względem 24 500 przy siedmiu, czyli o 14 % mniej. To najmniejsza strata na ciśnieniu w serii. Uwaga jednak na dolną granicę: maszyna zejdzie tylko do 6 300 l/min, czyli do 30 % wydajności — najwęższy zakres regulacji z całej dwudziestki jedynki.
| Ta sama maszyna 110 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-110/7EPM2 | 7 bar | 7 400 – 24 500 | 0 % |
| SCR-110/8EPM2 | 8 bar | 7 200 – 24 000 | 2 % |
| SCR-110/10EPM2 — ta maszyna | 10 bar | 6 300 – 21 000 | 14 % |

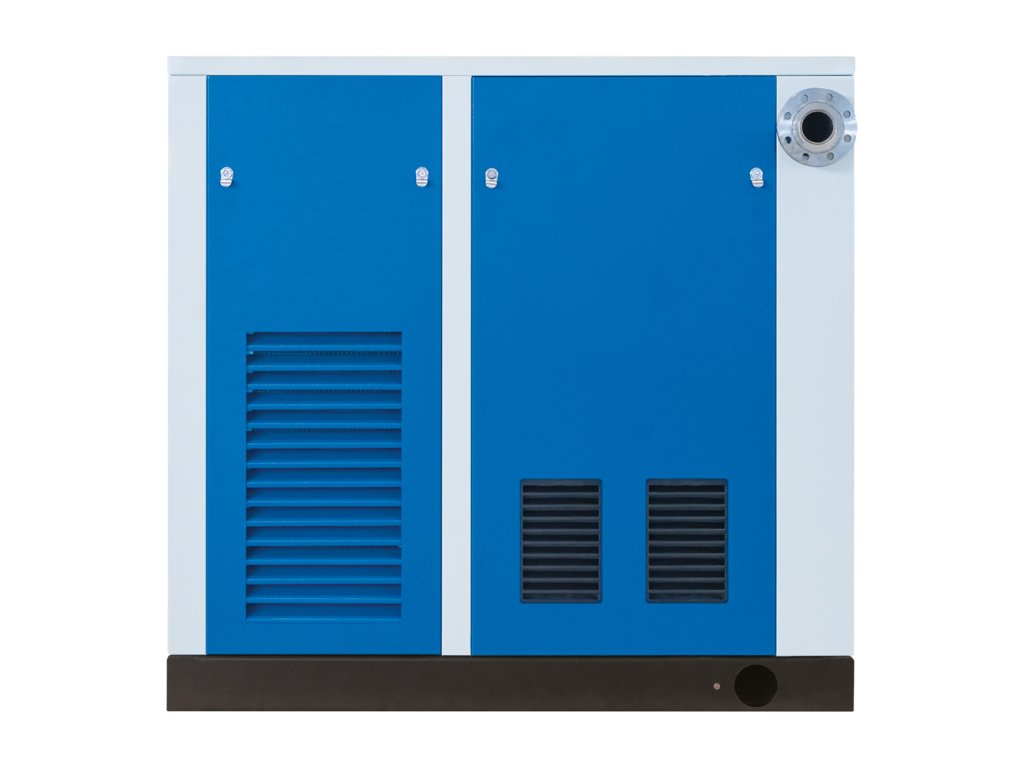

Wymiary 2 800 × 1 750 × 1 690 mm, masa 2 900 kg, przyłącze DN 80 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Mniejsza SCR-90/10EPM2 da 16 500 l/min, ale reguluje aż do 24 % wydajności, więc przy zmiennym poborze jest elastyczniejsza. Większa SCR-132/10EPM2 doda 2 000 l/min, ale potrzebuje wyższej sprężarkowni.

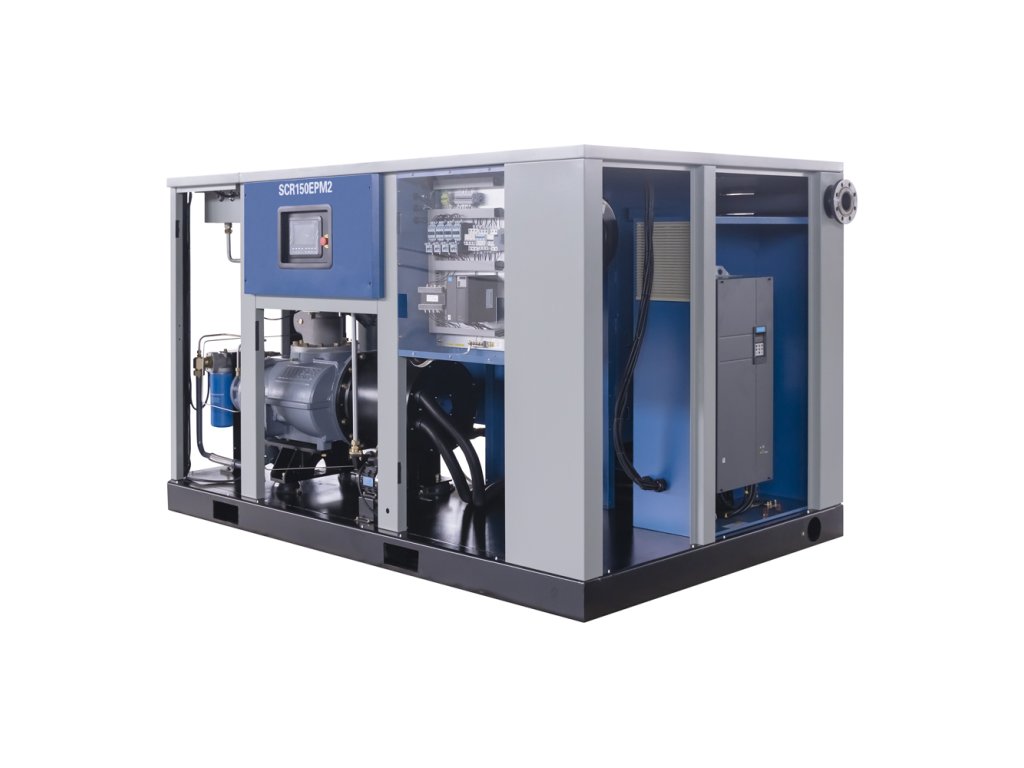

Co jest w środku
Silnik z magnesami trwałymi
Chłodzenie olejem w obiegu zamkniętym, IP65, konstrukcja bez łożysk. Przy 110 kW oszczędność 5–6 % względem IE2 oznacza kwotę widoczną w budżecie.
Napęd bezpośredni sprzęgłem stożkowym
Żadnych pasków ani przekładni. Przy 110 kW poślizg paska oznaczałby stratę wydajności, której nikt nie zauważy, dopóki nie przyjdzie rachunek za prąd.
Falownik
Zamiast wypuszczać nadmiar, zmniejsza obroty: 6 300 do 21 000 l/min płynnie, dolna granica na 30 % wydajności, ciśnienie wciąż w zakresie ±0,1 bar.
Blok śrubowy nowej generacji
Przeszlifowany profil rotorów i zoptymalizowane kanały. W przypadku maszyny, która osiąga 21 000 l/min, każdy procent sprawności oznacza inną kwotę niż w przypadku małego kompresora.
Sterownik SCR9000
Schemat graficzny maszyny, plan serwisowy i podłączenie do zdalnego nadzoru przez RS485. Kaskada szesnastu maszyn bez osobnej szafy sterowniczej.
Czego maszyna wymaga w sprężarkowni
Dziesięć barów i 21 000 l/min daje 1 260 m³/h. Dolna granica regulacji 6 300 l/min oznacza, że maszyna potrzebuje albo stabilnego poboru, albo porządnego zbiornika — inaczej będzie się wyłączać i ponownie ruszać. Wentylacja 20 000 m³/h.
| SCR-110/10EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 21 000 l/min · 1 260 m³/h |
| Zakres regulacji | 6 300 – 21 000 l/min (od 30 % wydajności) |
| Wymagana wentylacja | 20 000 m³/h |
| Wymiary dł. × szer. × wys. | 2 800 × 1 750 × 1 690 mm |
| Masa | 2 900 kg |
| Przyłącze sprężonego powietrza | DN 80 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Właśnie z powodu tej wysokiej dolnej granicy przy sto dziesiątce na dziesięciu barach warto rozważyć parę maszyn — jedna trzyma podstawę, druga włącza się w szczycie. Kaskadę do szesnastu sztuk obsłuży sterownik sam, jak opisuje serii SCR-EPM2.
W dół tylko do 30 % wydajności. Jeśli Twój zakład nocą cichnie, dwie mniejsze maszyny będą oszczędniejsze niż jedna sto dziesiątka.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Ciśnienie: | 10 barów |
| Wydajność efektywna: | 21 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN80 |
| Moc silnika: | 110 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 78 dB(A) |
| Wymiary: | 3 000 × 1 750 × 1 690 mm |
| Masa: | 2900 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
