Sprężarka śrubowa SCR-110/7EPM2 moc silnika 110 kW, ciśnienie doprowadzane 7 bar, moc objętościowa 1470 Nm3/h
Kod: SCR-110/7EPM2
Produkty powiązane
Opis szczegółowy produktu

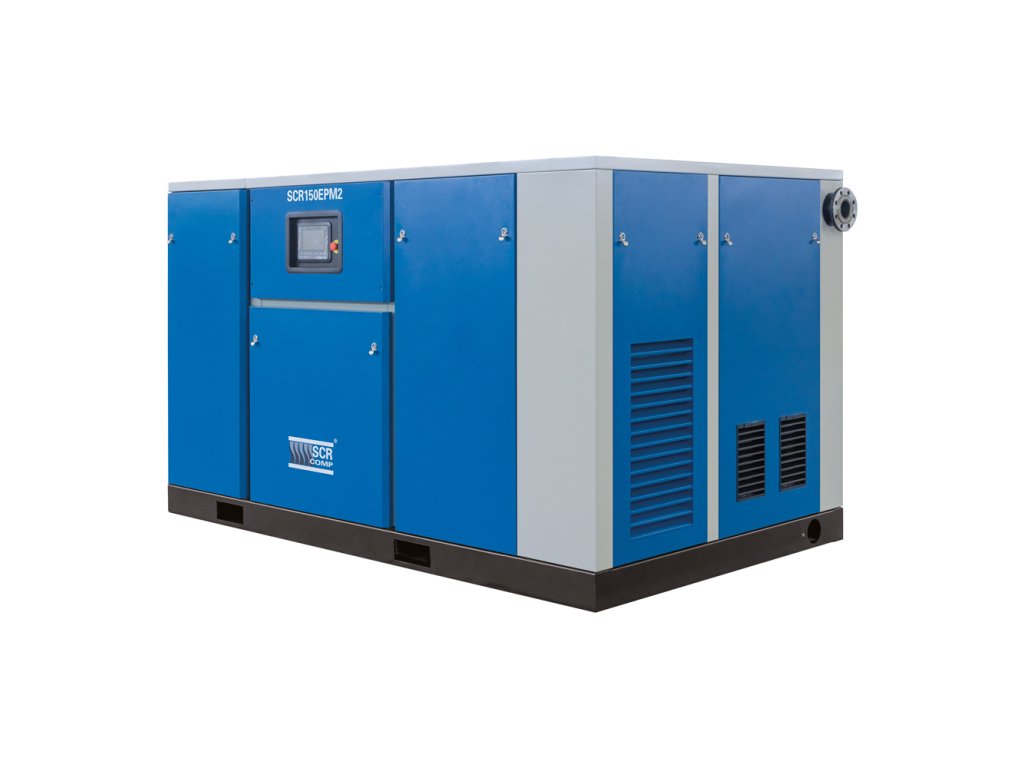

Sto dziesiątka stoi na własnej ramie — 2 800 × 1 750 × 1 690 mm — która jest ze wszystkich dużych najniższa, za to najszersza. Waży 2 900 kg, a przyłącze ma DN 80. Do zwykłej sprężarkowni sama się nie zmieści; z nią sprężarkownię się projektuje.
Dlaczego 7 bar
Przy 7 barach dostarczy 24 500 l/min z regulacją do 7 400. Strata na ciśnieniu jest w tej klasie najniższa w całej serii — między siedmioma a dziesięcioma barami różnica wynosi zaledwie 14 %. Jeśli więc potrzebujesz wyższego ciśnienia, sto dziesiątka jest wobec niego najbardziej przychylna.
| Ta sama maszyna 110 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-110/7EPM2 — ta maszyna | 7 bar | 7 400 – 24 500 | 0 % |
| SCR-110/8EPM2 | 8 bar | 7 200 – 24 000 | 2 % |
| SCR-110/10EPM2 | 10 bar | 6 300 – 21 000 | 14 % |
Wymiary 2 800 × 1 750 × 1 690 mm, masa 2 900 kg, przyłącze DN 80 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Względem SCR-90/7EPM2 to o 4 500 l/min więcej, ale też o 850 kg i inna rama. Powyżej stoi SCR-132/7EPM2 z 30 000 l/min, który jest z kolei wyższy — 2 150 mm wobec 1 690 — więc do niskiej sprężarkowni może się nie zmieścić.

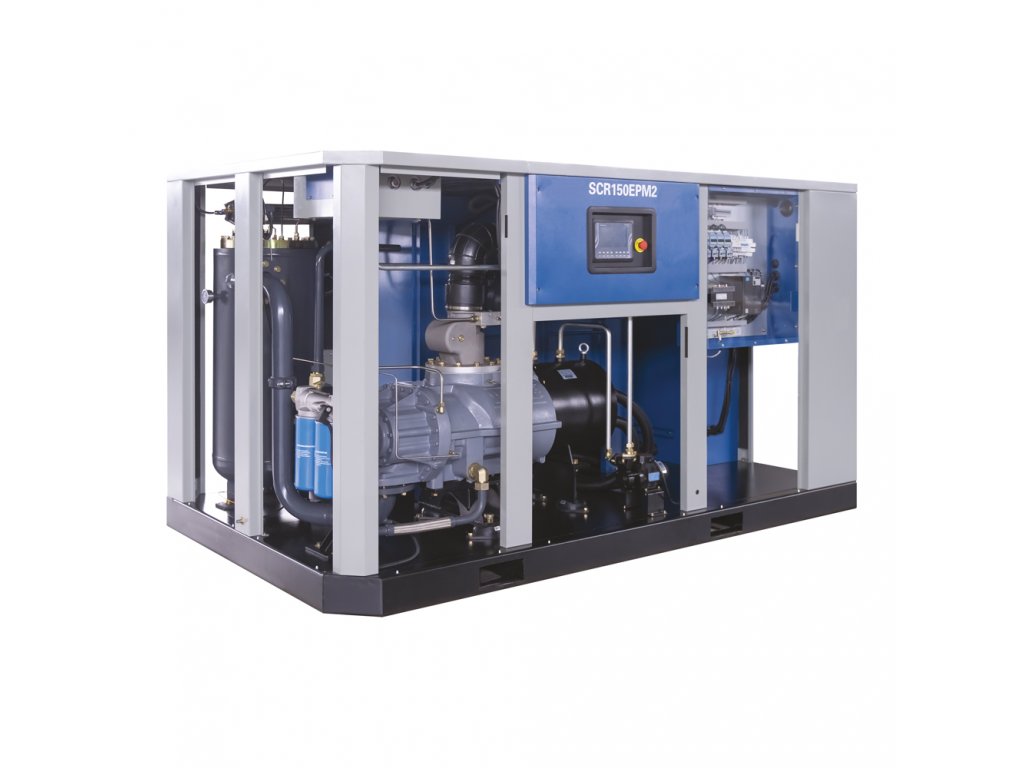

Co jest w środku
Silnik z magnesami trwałymi
Powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym i bez łożysk. Względem zwykłego silnika IE2 oszczędza 5 do 6 % — przy 110 kW w ruchu ciągłym to różnica, która w rok pokryje serwis.
Napęd bezpośredni sprzęgłem stożkowym
Bez pasków, przekładni i sprzęgła. Odpada napinanie i wymiana pasków, które przy maszynie o wydajności 24 500 l/min oznaczałyby postój całej sprężarkowni.
Falownik
Reguluje płynnie od 7 400 do 24 500 l/min, czyli aż do 30 % wydajności, i utrzymuje ciśnienie z odchyleniem do ±0,1 bar. Prąd rozruchowy nie przekracza wartości znamionowej.
Blok śrubowy nowej generacji
Profil wirników opracowany w Japonii, wielopunktowy wtrysk oleju, sprawność nawet o 16 % lepsza niż w poprzedniej generacji. Trwałość ponad 100 000 godzin.

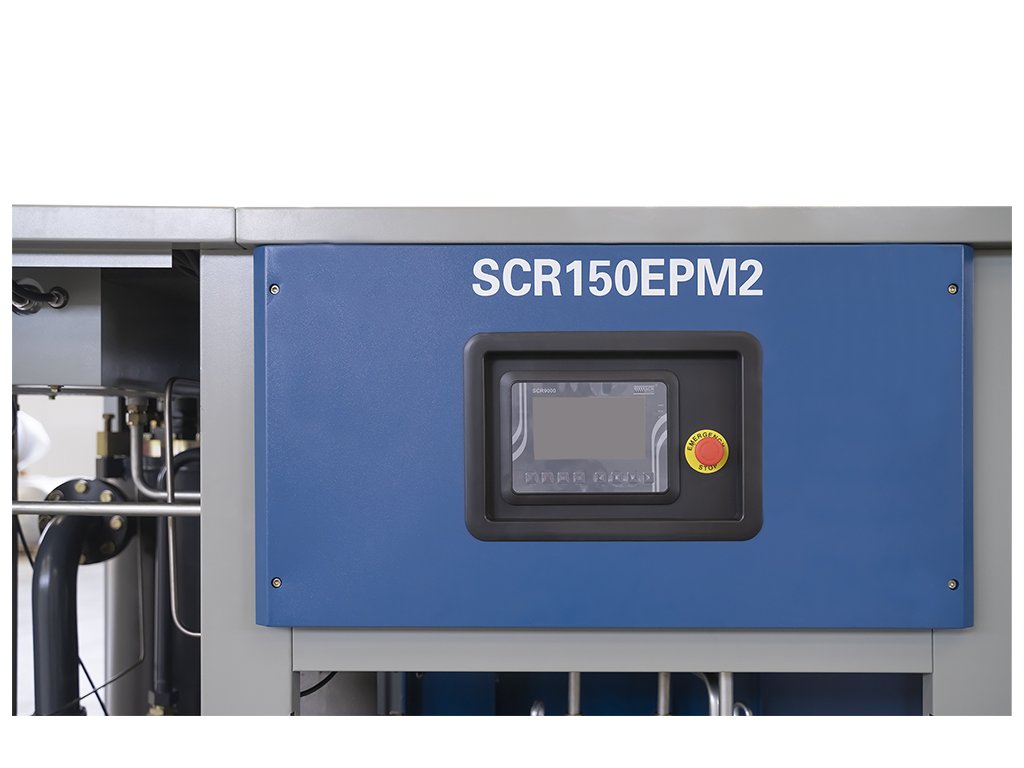

Sterownik SCR9000
Wyświetlacz dotykowy, harmonogram tygodniowy, rejestr pracy i zabezpieczenia przed przeciążeniem oraz asymetrią faz. Przełączy nawet szesnaście sprężarek bez panelu nadrzędnego.
Czego maszyna wymaga w sprężarkowni
Sto dziesiątka skacze na wentylację 20 000 m³/h i masę 2 900 kg. Ciekawa jest jednak jej wysokość: 1 690 mm, czyli najniższa z dużych maszyn serii. Do niskiej sprężarkowni często mieści się jako jedyna z górnej połowy.
| SCR-110/7EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 24 500 l/min · 1 470 m³/h |
| Zakres regulacji | 7 400 – 24 500 l/min (od 30 % wydajności) |
| Wymagana wentylacja | 20 000 m³/h |
| Wymiary dł. × szer. × wys. | 2 800 × 1 750 × 1 690 mm |
| Masa | 2 900 kg |
| Przyłącze sprężonego powietrza | DN 80 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Niska obudowa jest przy sto dziesiątce zaletą, której nie zobaczysz w żadnym cenniku: mieści się pod stropem, do którego sto trzydziestka dwójka nie dotrze. Wymiary wszystkich klas są w tabeli w serii SCR-EPM2. Zestawy i przeliczenia wykonujemy na terenie całego kraju.
Gdy masz niską sprężarkownię, sto dziesiątka jest często jedyną maszyną tej klasy, która zmieści się pod stropem. Sto trzydziestka dwójka mierzy o 460 mm więcej.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 24 500 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN80 |
| Moc silnika: | 110 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 78 dB(A) |
| Wymiary: | 3 000 × 1 750 × 1 690 mm |
| Masa: | 2900 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 24 500 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN80 |
| Moc silnika: | 110 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 78 dB(A) |
| Wymiary: | 3 000 x 1 750 x 1 690 mm |
| Masa: | 2900 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
