Šroubový kompresor SCR-132/7EPM2 příkon motoru 132 kW, dodávaný tlak 7 bar, objemový výkon 1800 Nm³/h
Kód: SCR-132/7EPM2.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Stodvaatřicítka je předposlední stupeň řady a první stroj, který překročí třicet kubíků vzduchu za minutu. Váží 3 050 kg, měří na výšku 2 150 mm a odvětrat potřebuje 25 000 m³ za hodinu.
Proč 7 bary
Při 7 barech dodá 30 000 l/min s regulací dolů na 8 300. Sedmička je u téhle třídy obzvlášť výhodná, protože ztráta tlakem je tu nejvyšší v celé řadě — přechod na deset barů stojí 23 % vzduchu.
| Tentýž stroj 132 kW ve třech nastaveních tlaku | |||
|---|---|---|---|
| Objednací číslo | Tlak | Výtlak (l/min) | Ztráta proti 7 barům |
| SCR-132/7EPM2 — tento stroj | 7 bar | 8 300 – 30 000 | 0 % |
| SCR-132/8EPM2 | 8 bar | 7 500 – 28 000 | 7 % |
| SCR-132/10EPM2 | 10 bar | 6 500 – 23 000 | 23 % |
Rozměry 2 700 × 1 650 × 2 150 mm, hmotnost 3 050 kg, výstup DN 80 a hlučnost 78 dB(A) jsou u všech tří nastavení shodné — je to jeden a tentýž stroj.
Čím se liší od sousedů
Proti SCR-110/7EPM2 je to o 5 500 l/min víc za 150 kg a o 460 mm vyšší skříň. Nad ní je už jen SCR-160/7EPM2 s 33 500 l/min, který má shodný rám a váží jen o 100 kg víc.

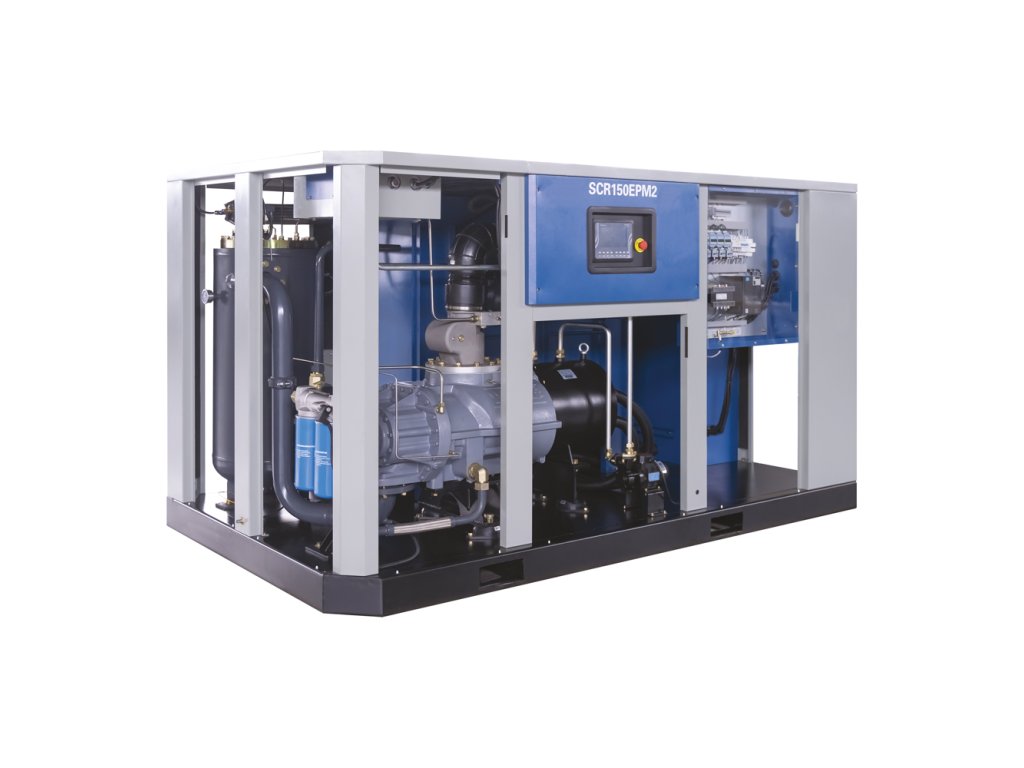

Co je uvnitř
Motor s permanentními magnety
Nad úrovní IE4, chlazený olejem v uzavřeném okruhu a bez ložisek. Proti běžnému motoru IE2 ušetří 5 až 6 % — u 132 kW v nepřetržitém provozu je to rozdíl, který za rok zaplatí servis.
Přímý pohon kuželovým spojem
Bez řemenů, převodovky i spojky. Odpadá dopínání i výměna řemenů, které by u stroje s výtlakem 30 000 l/min znamenaly odstávku celé strojovny.
Frekvenční měnič
Reguluje plynule od 8 300 do 30 000 l/min, tedy až na 28 % výkonu, a drží tlak s odchylkou do ±0,1 bar. Rozběhový proud nepřekročí jmenovitou hodnotu.
Šroubový blok nové generace
Profil rotorů vyvinutý v Japonsku, vícebodové vstřikování oleje, účinnost až o 16 % lepší než u předchozí generace. Životnost přes 100 000 hodin.

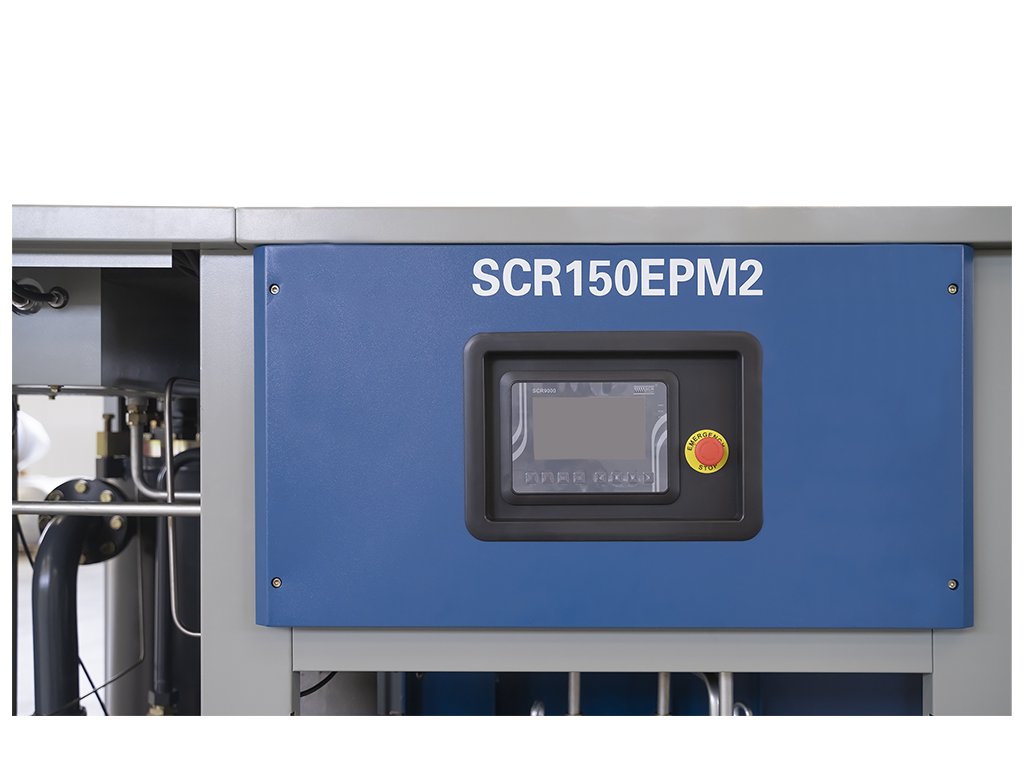

Jednotka SCR9000
Dotykový displej, týdenní plán, záznam provozu a ochrany proti přetížení i nesymetrii fází. Prostřídá až šestnáct kompresorů bez nadřazeného panelu.
Co stroj potřebuje ve strojovně
Odvětrání stoupá na 25 000 m³/h a výška skříně na 2 150 mm — o 460 mm víc než u stodesítky. Právě výška bývá u téhle třídy rozhodující, protože ne každá stávající strojovna ji má. Hmotnost 3 050 kg.
| SCR-132/7EPM2 — údaje pro projekt strojovny | |
|---|---|
| Objemový výkon | 30 000 l/min · 1800 m³/h |
| Rozsah regulace | 8 300 – 30 000 l/min (od 28 % výkonu) |
| Potřeba odvětrání | 25 000 m³/h |
| Rozměry d × š × v | 2 700 × 1 650 × 2 150 mm |
| Hmotnost | 3 050 kg |
| Výstup stlačeného vzduchu | DN 80 |
| Hlučnost ve vzdálenosti 1 m | 78 dB(A) |
| Napětí | 400 V / 50 Hz |
Výbava
- motor s permanentními magnety nad úrovní IE4, chlazený olejem v uzavřeném okruhu, krytí IP65, bez ložisek
- přímý pohon kuželovým spojem — bez řemenů, převodovky i spojky
- frekvenční měnič s vektorovým řízením, regulace 25 až 100 % otáček
- měničem řízený i ventilátor chlazení
- nový šroubový blok s profilem rotorů vyvinutým v Japonsku, životnost přes 100 000 hodin
- jednotka SCR9000 s dotykovým displejem, týdenním plánem a kaskádou až 16 strojů
- sací nanofiltr se záchytností 99,9 %, olejový filtr 0,1 µm
- předimenzovaný odlučovač se zbytkovým olejem pod 3 ppm
- celoocelové vnitřní rozvody místo pryžových hadic
- měkký rozběh — proud nepřekročí jmenovitou hodnotu
Když už stavíte strojovnu na stodvaatřicítku, postavte ji rovnou na stošedesátku — rozměry jsou shodné a rezervu máte skoro zdarma. Obě čísla jsou vedle sebe v řadě SCR-EPM2. Nádoby a sušičky v tlakových nádobách a sušičkách vzduchu.
Než nastavíte deset barů, změřte, co rozvod opravdu potřebuje. U žádného jiného stroje řady se to nevyplatí tolik jako tady.
Doplňkové parametry
| Kategorie: | Kompresory na stlačený vzduch |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 7 bar |
| Výtlak: | 30 000 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | DN80 |
| Příkon motoru: | 132 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 78 dB(A) |
| Rozměry: | 2 700 × 1 650 × 2 150 mm |
| Hmotnost: | 3 050 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
