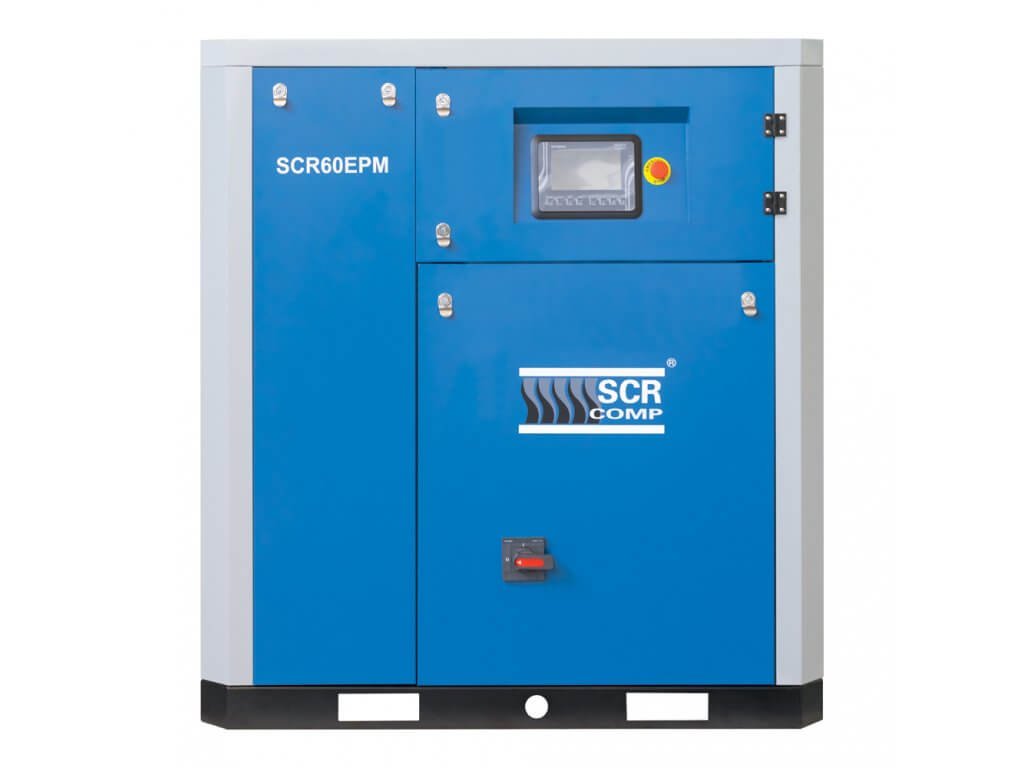

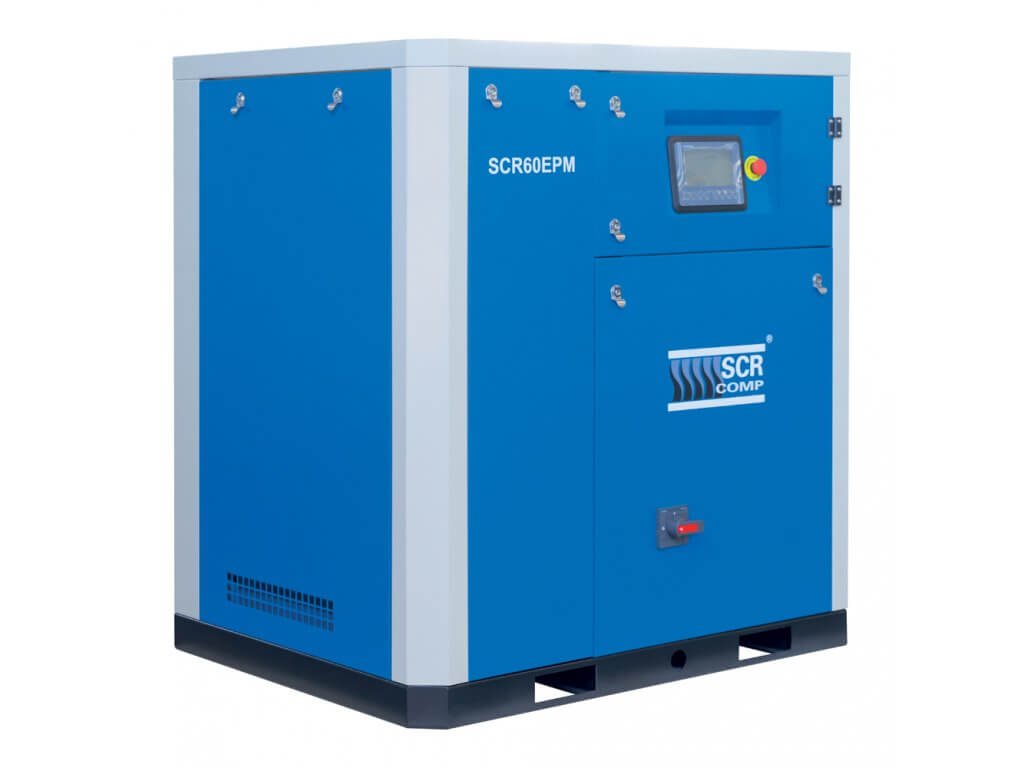

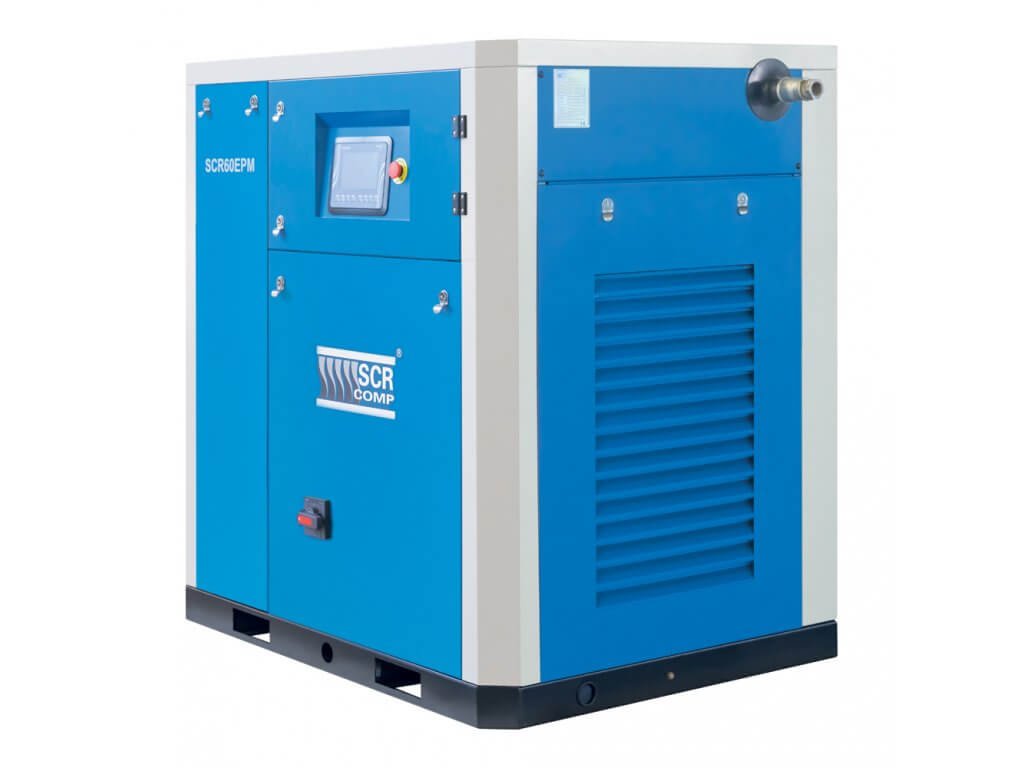

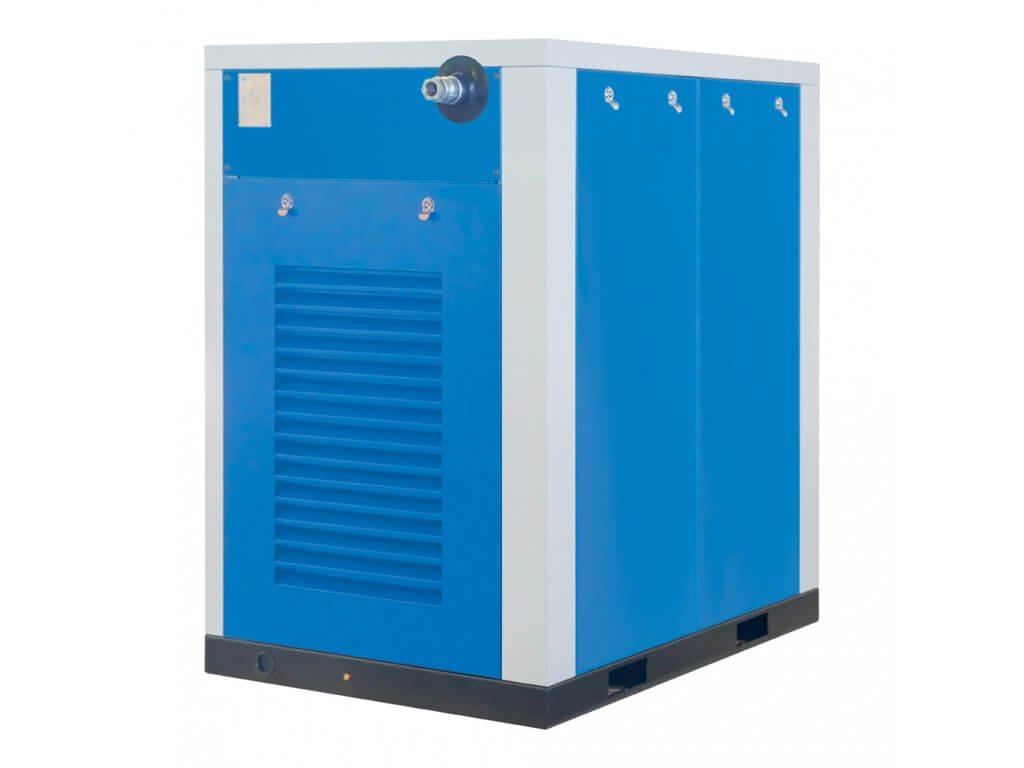

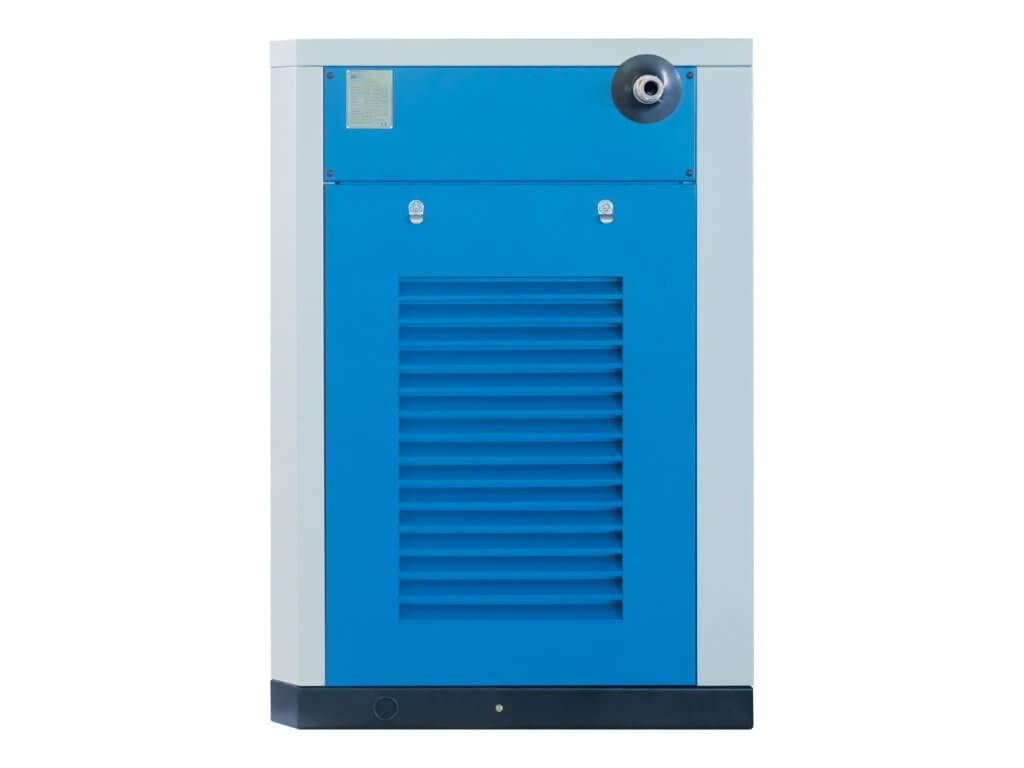

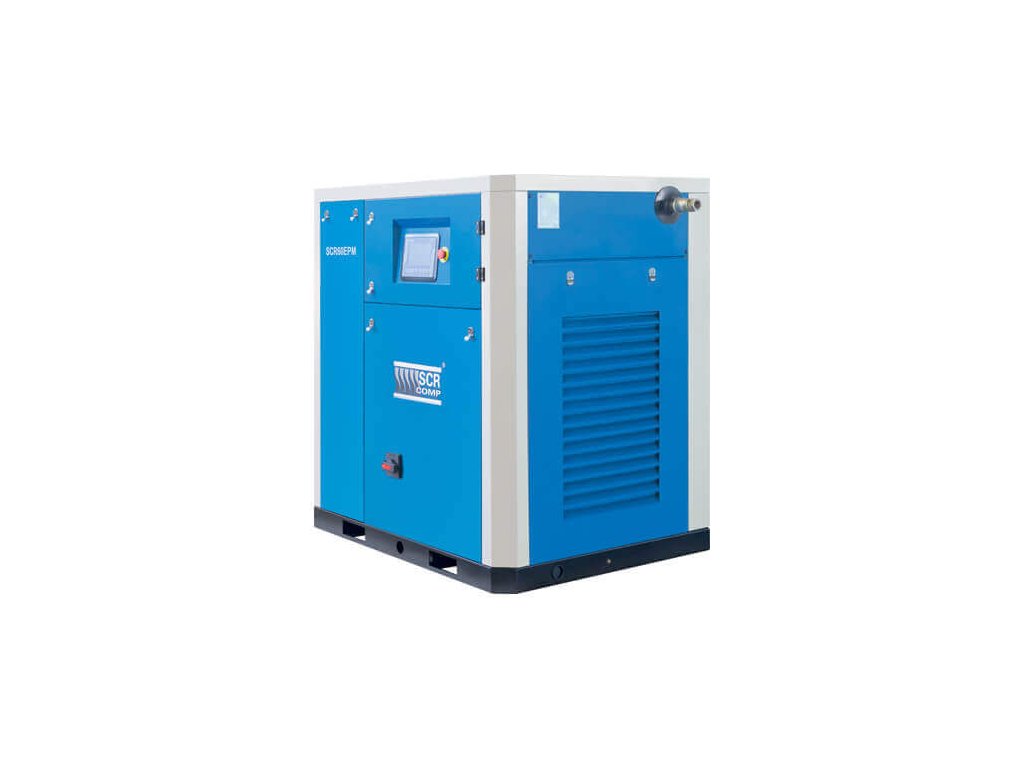

Kompresor śrubowy SCR-45/10EPM moc 45 kW, wydajność do 8 000 l/min, ciśnienie 10 bar, przemiennik częstotliwości, napięcie 400/50 V/Hz YD
Kod: SCR-45/10EPM
Produkty powiązane
Opis szczegółowy produktu
Szczyt serii EPM ustawiony na dziesięć barów: 8 000 l/min. To najwyższa wydajność, jaką w tej serii przy dziesięciu barach otrzymacie — i zarazem ustawienie o najwęższym zakresie regulacji z całej osiemnastki.
Dlaczego 10 barów
Dziesięć barów da 8 000 l/min wobec 9 500 przy siedmiu, czyli o 16 % mniej. Dolna granica regulacji wynosi jednak 3 000 l/min — pełne 38 % wydajności. Poniżej tej granicy maszyna nie zejdzie, więc przy słabym poborze będzie się wyłączać i ponownie uruchamiać.
| Ta sama maszyna 45 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata wobec 7 barów |
| SCR-45/7EPM | 7 bar | 2 500 – 9 500 | 0 % |
| SCR-45/8EPM | 8 bar | 2 400 – 9 400 | 1 % |
| SCR-45/10EPM — ta maszyna | 10 bar | 3 000 – 8 000 | 16 % |
Wymiary 1 530 × 1 100 × 1 370 mm, masa 890 kg, wyjście R 1½" i głośność 72 dB(A) są przy wszystkich trzech ustawieniach takie same — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Mniejsza SCR-37/10EPM dostarczy 6 500 l/min i schodzi do 2 300. Jeśli pobór się waha, może być odpowiedniejsza niż czterdziestkapiątka. Gdyby wystarczyło mniej ciśnienia, ta sama maszyna jako SCR-45/7EPM doda 1 500 l/min.

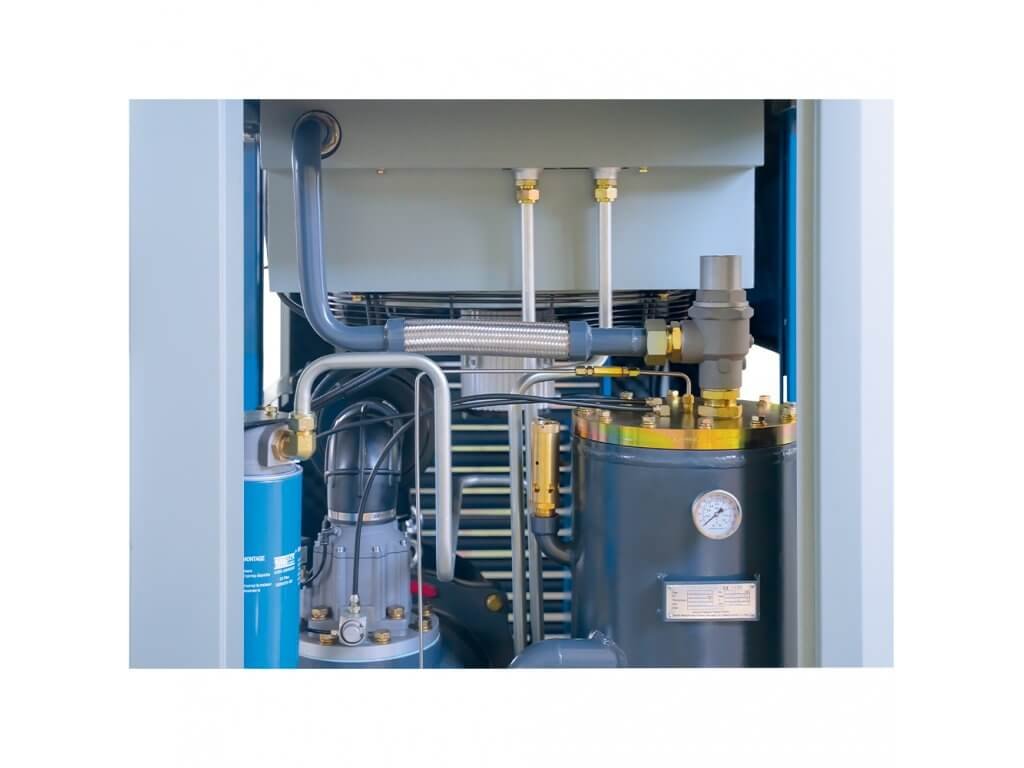

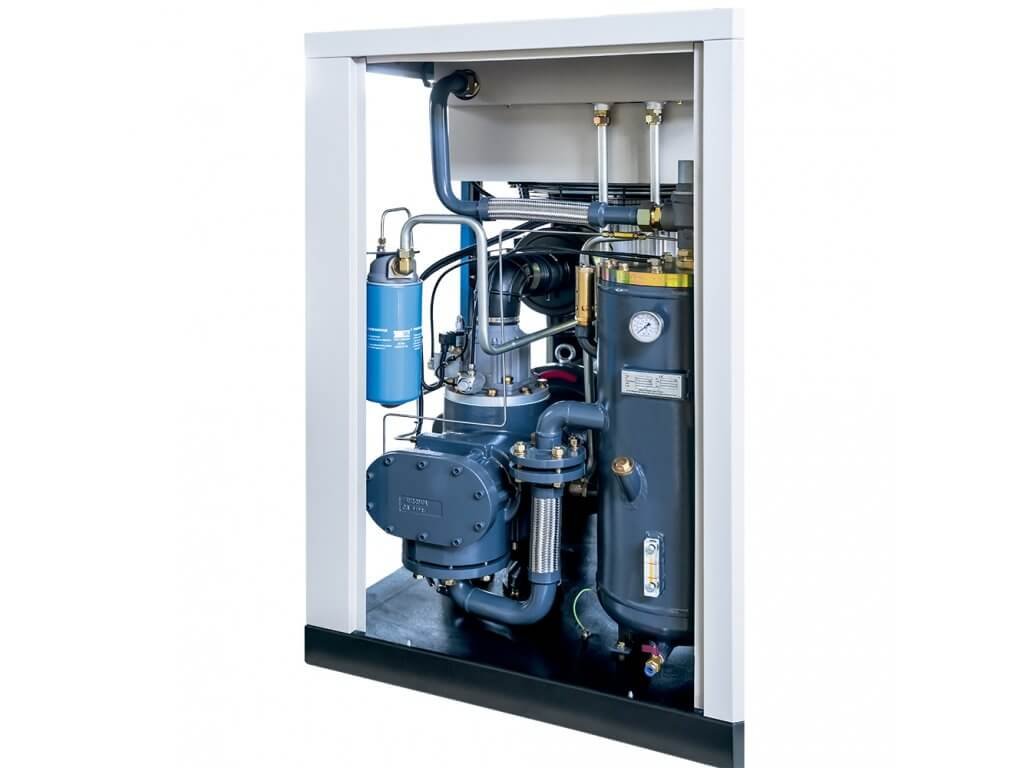

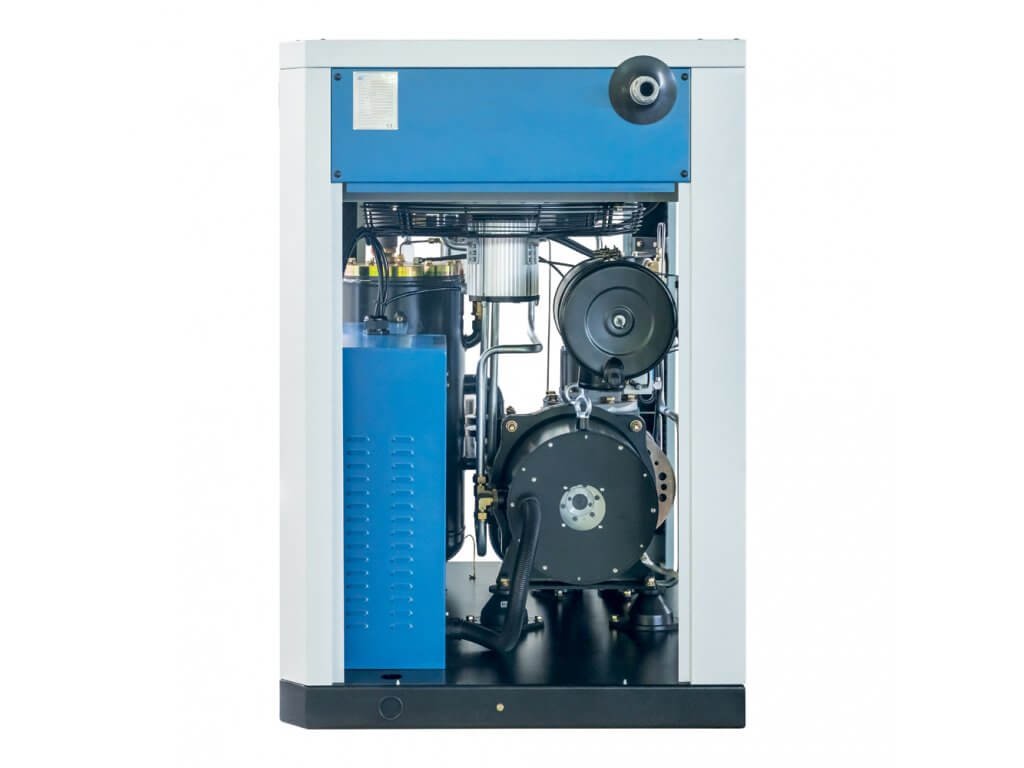

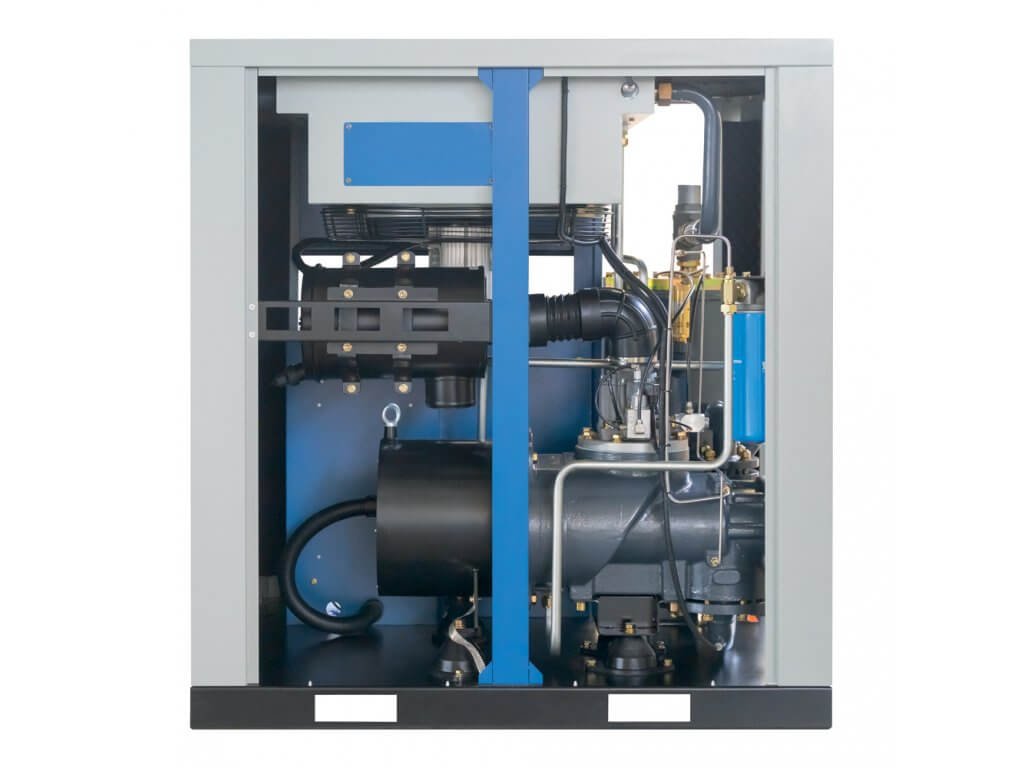

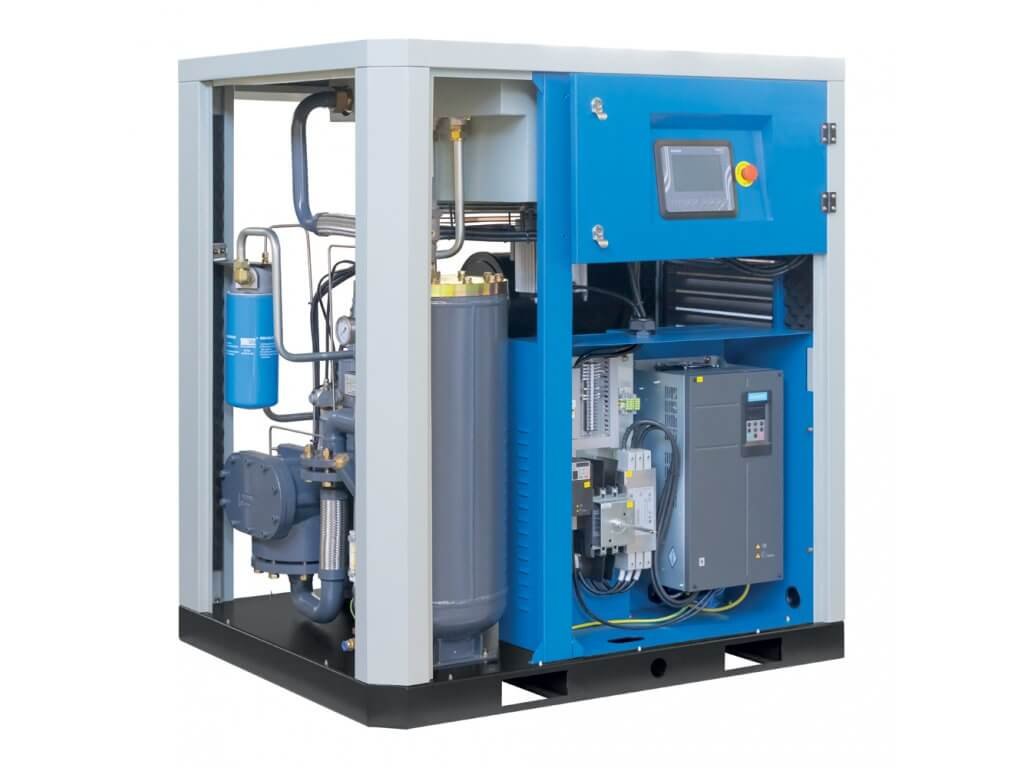

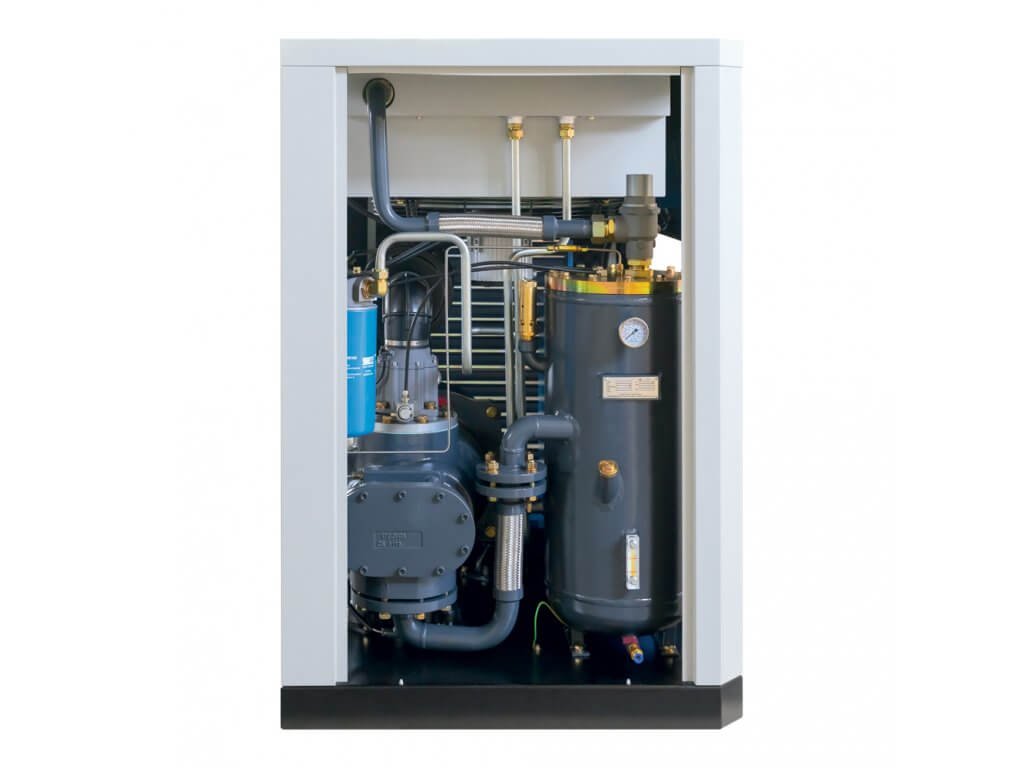

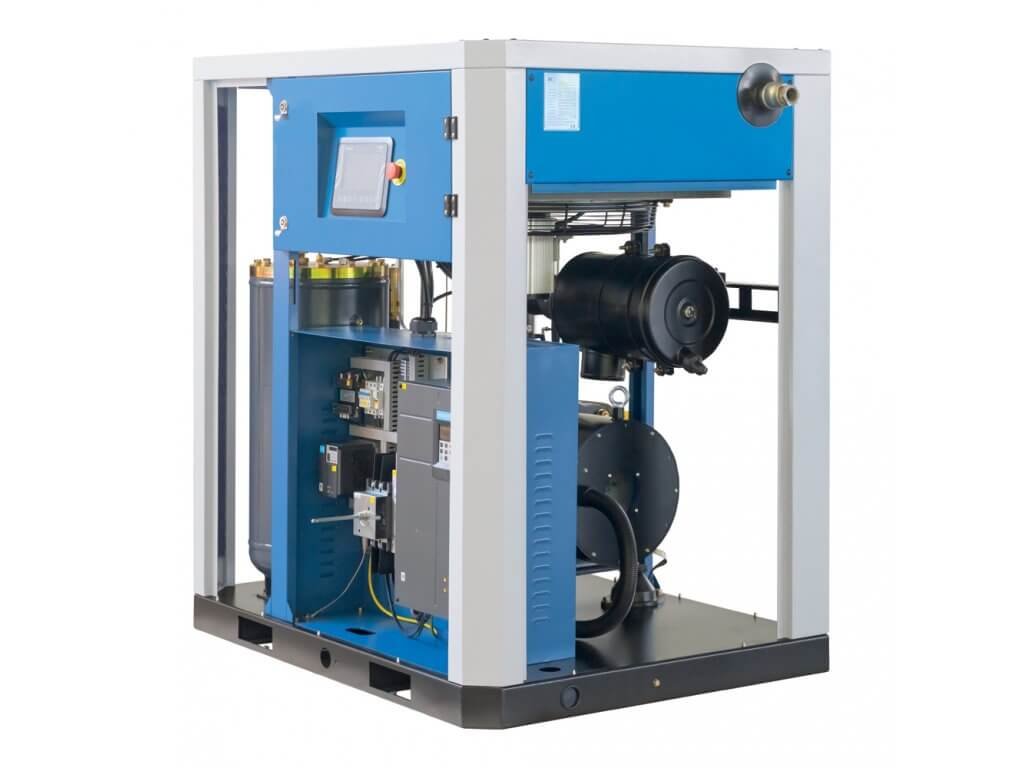

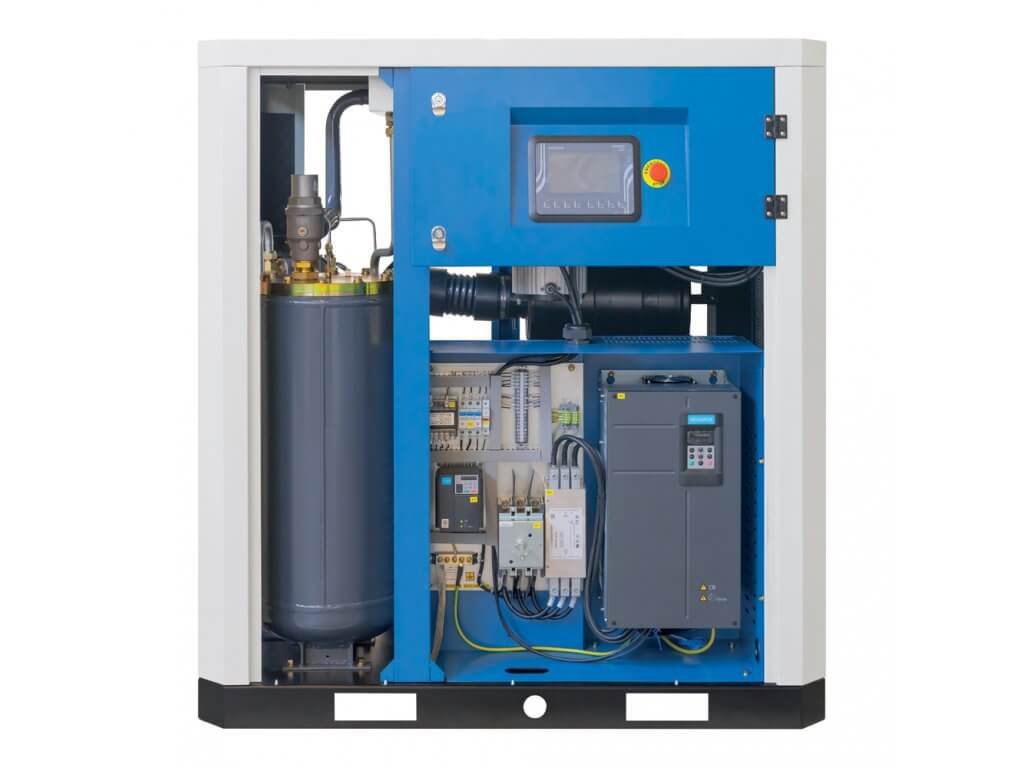

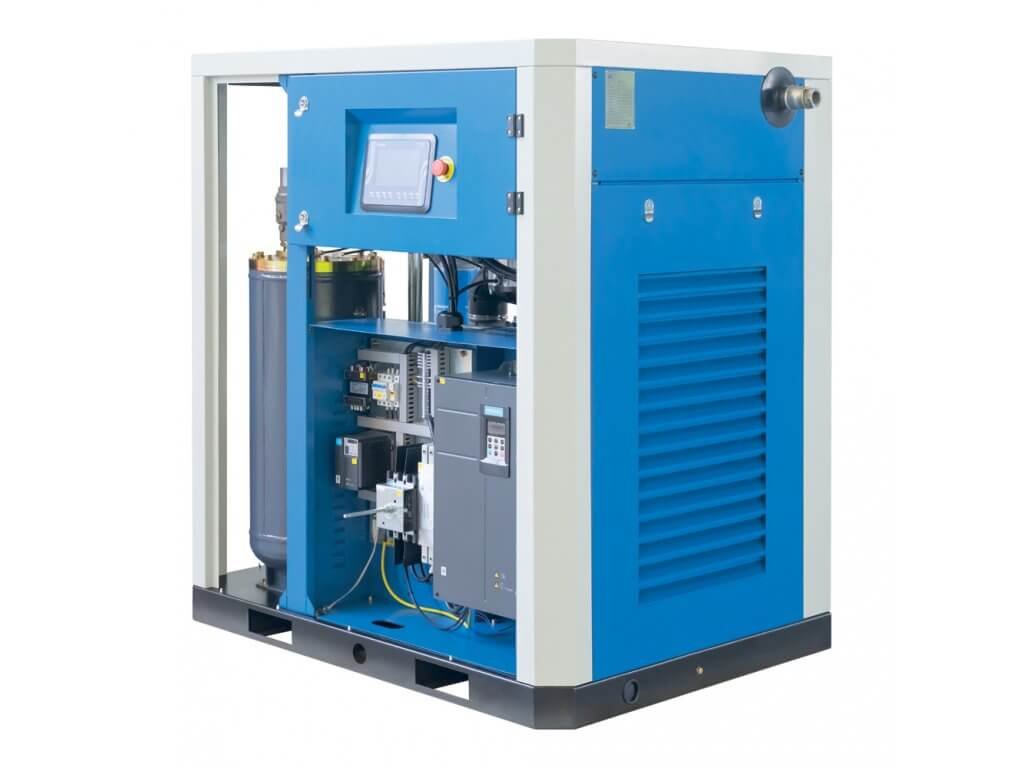

Co jest w środku
Silnik z magnesami trwałymi
Zamknięty obieg oleju i konstrukcja bez łożysk to o jedną pozycję serwisową mniej. Na 45 kW dochodzi do tego 5–6 % oszczędności względem zwykłego silnika IE2.

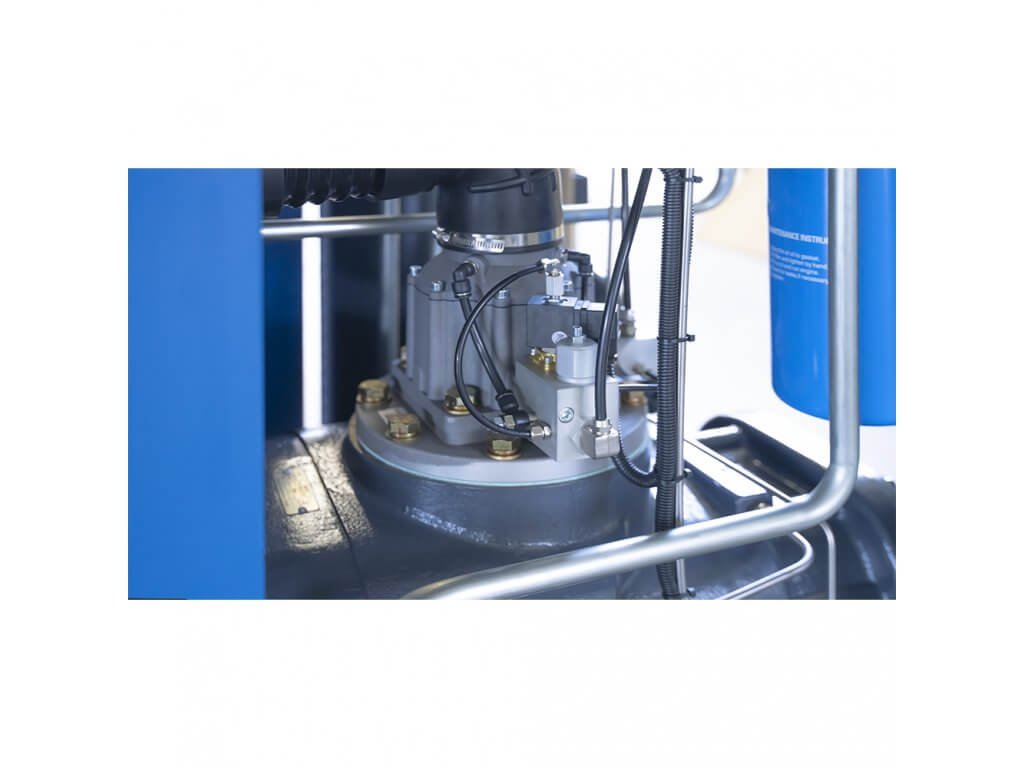

Napęd bezpośredni sprzęgłem stożkowym
Sprzęgło stożkowe przeniesie moc bez strat w pasku. Przy maszynie pracującej codziennie chodzi głównie o to, czego nie trzeba kontrolować.

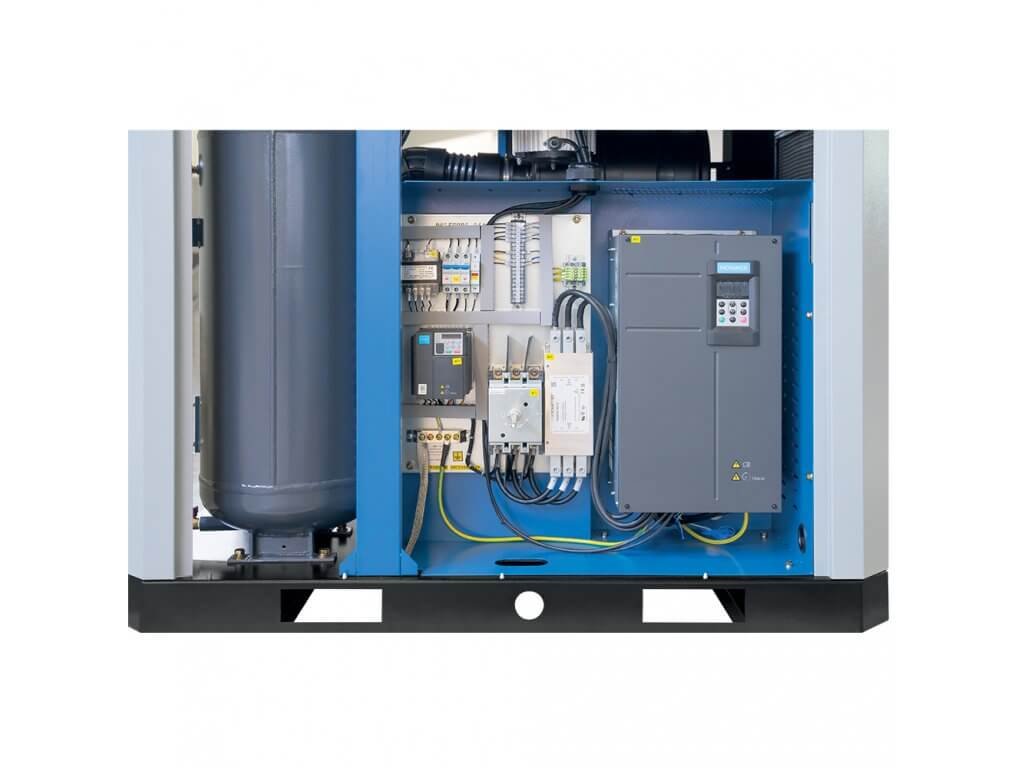

Falownik
Zejdzie do 38 % wydajności, czyli 3 000 l/min, i nie musi cyklować. Miękki rozruch dodatkowo nie obciąży przyłącza bardziej niż zwykła praca.
Blok śrubowy
Przeszlifowany profil i zoptymalizowane kanały. Przy maszynie z 8 000 l/min blok jest jedyną częścią, której nie da się poprawić później — dlatego jest nowy.
Sterownik SCR9000
Schemat graficzny pokazuje, co dzieje się w urządzeniu, plan serwisowy przypomina o wymianie oleju. Steruje kaskadą szesnastu kompresorów bez osobnej szafy rozdzielczej.
Czego maszyna wymaga w maszynowni
Osiem tysięcy litrów na minutę przy dziesięciu barach to 480 m³/h. Wysoka dolna granica regulacji (3 000 l/min) razem z tą objętością oznacza, że maszyna potrzebuje albo stabilnego poboru, albo porządnego zbiornika. Wentylacja 9 000 m³/h i masa 890 kg są dane.
| SCR-45/10EPM — dane do projektu maszynowni | |
|---|---|
| Wydajność | 8 000 l/min · 480 m³/h |
| Zakres regulacji | 3 000 – 8 000 l/min (od 38 % wydajności) |
| Wymagana wentylacja | 9 000 m³/h |
| Wymiary dł. × szer. × wys. | 1 530 × 1 100 × 1 370 mm |
| Masa | 890 kg |
| Wyjście sprężonego powietrza | R 1½" |
| Głośność w odległości 1 m | 72 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem, stopień ochrony IP65, bez łożysk
- napęd bezpośredni połączeniem stożkowym — bez pasków, przekładni i sprzęgła
- falownik ze sterowaniem wektorowym, regulacja 25 do 100 % obrotów
- falownik steruje również wentylatorem chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn

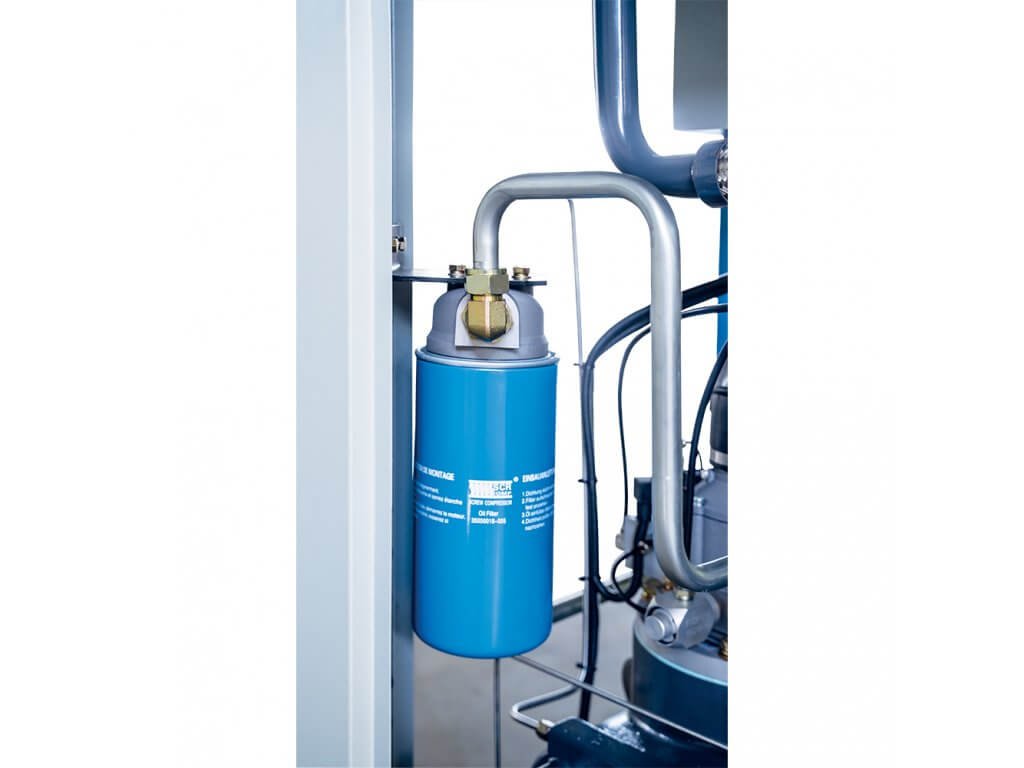

- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- separator z pozostałością oleju poniżej 3 ppm
- całostalowe przewody wewnętrzne zamiast gumowych węży
- miękki rozruch — prąd nie przekroczy wartości znamionowej
Przy tym ustawieniu kaskada dwóch maszyn ma sens bardziej niż gdziekolwiek indziej w serii — właśnie ze względu na tę wysoką dolną granicę. Jednostka obsługuje do szesnastu kompresorów bez panelu nadrzędnego, jak opisano w serii SCR-EPM. Powyżej 45 kW kontynuuje seria SCR-EPM2.
W dół tylko do 3 000 l/min. Jeśli wasz zakład w nocy cichnie, dwie mniejsze maszyny będą oszczędniejsze niż jedna tak duża.
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Ciśnienie: | 10 barów |
| Wydajność efektywna: | 8000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 1 1/2" |
| Moc silnika: | 45 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 72 dB(A) |
| Wymiary: | 1 530 × 1 100 × 1 500 mm |
| Masa: | 890 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
