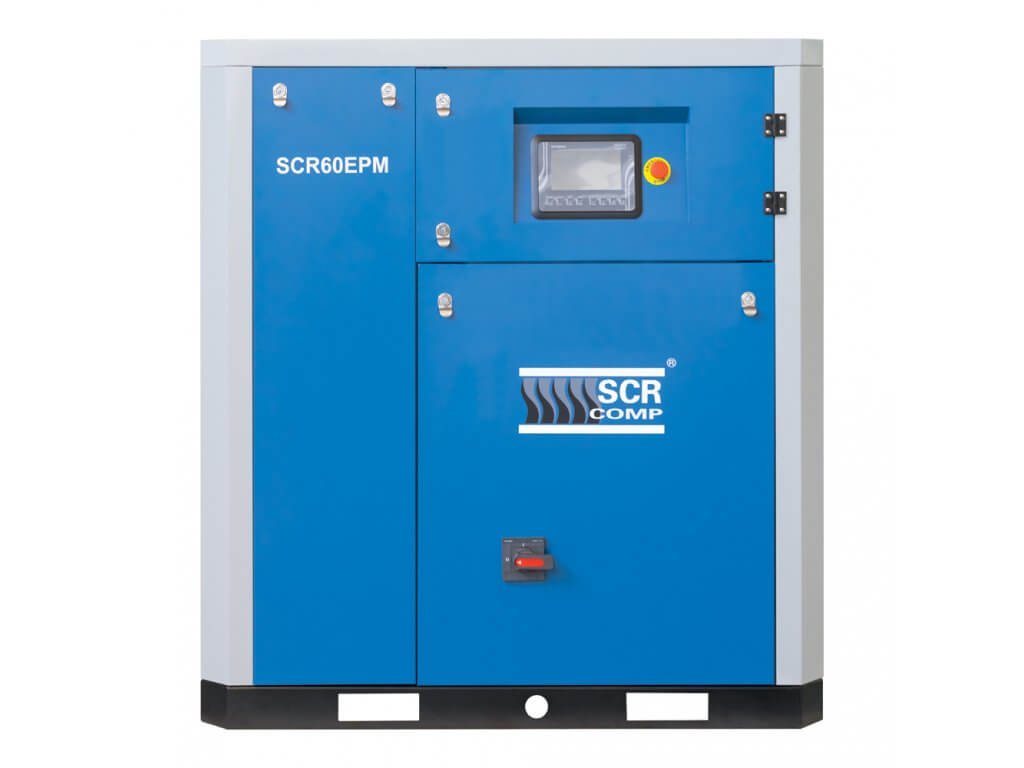

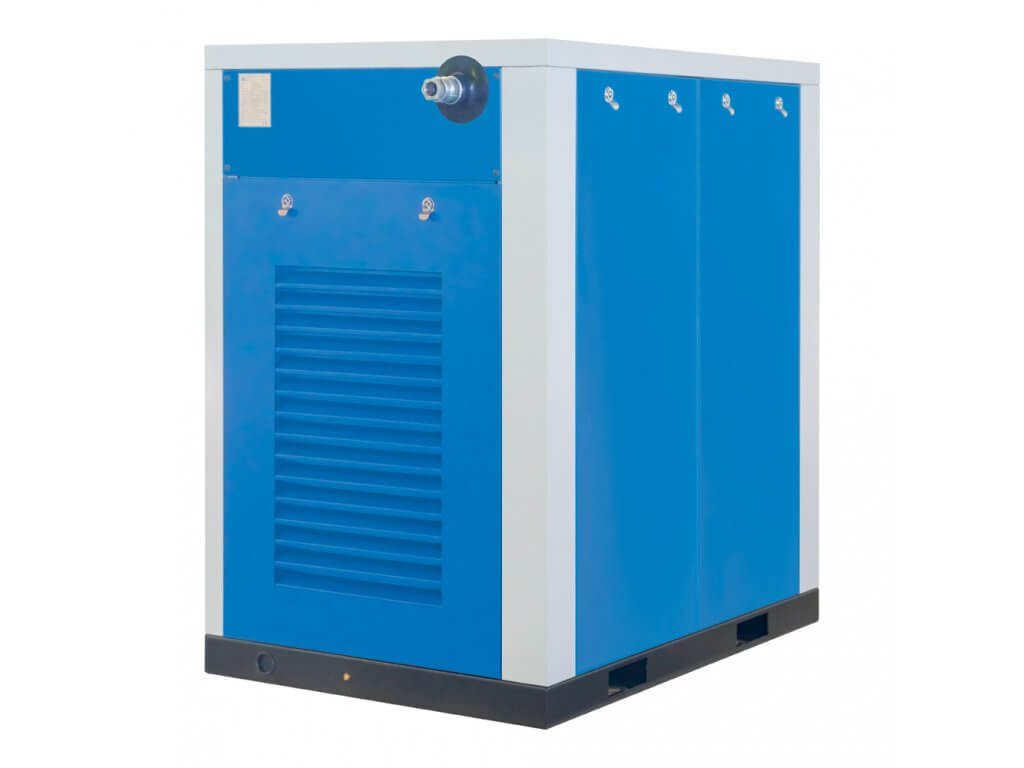

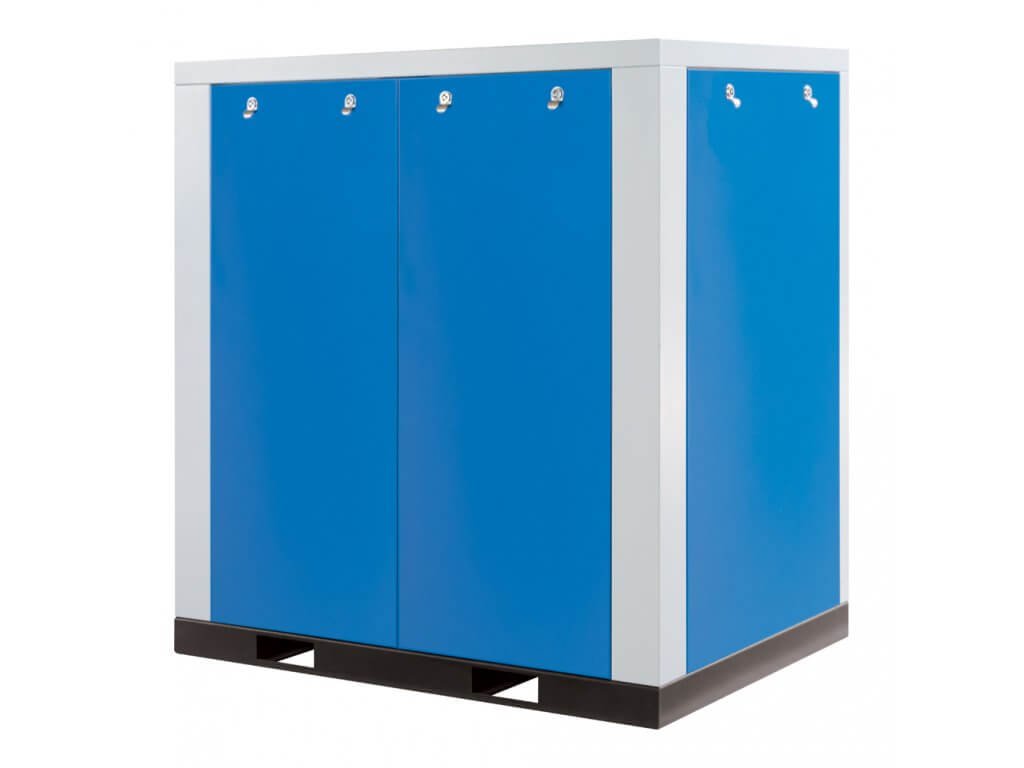

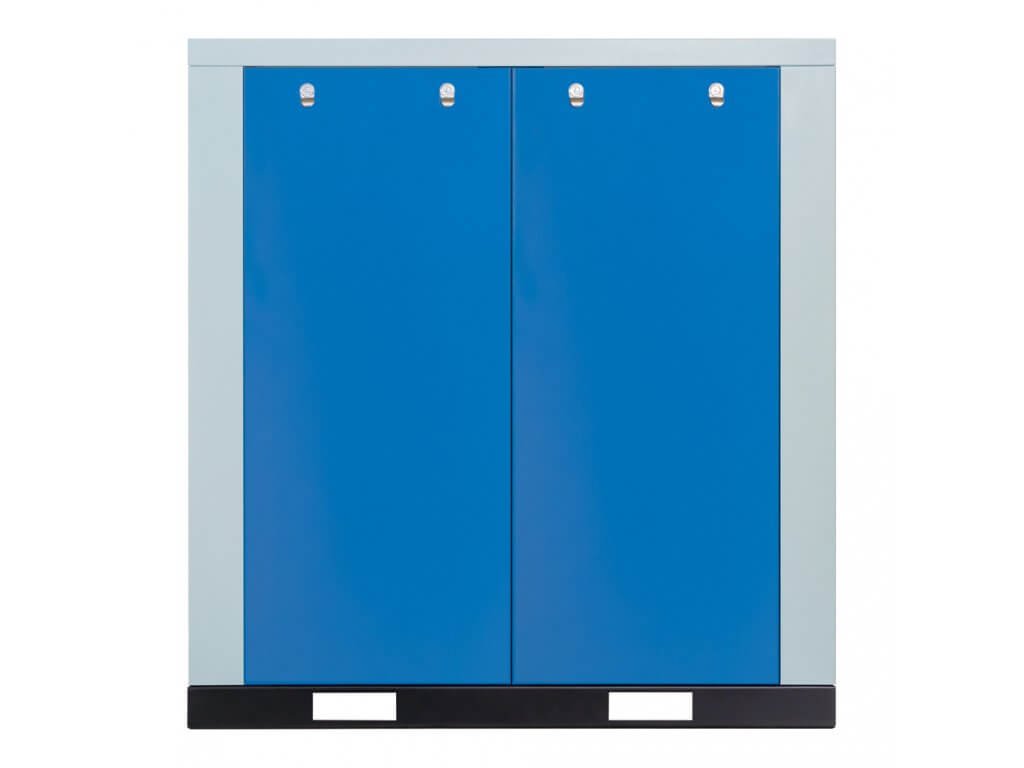

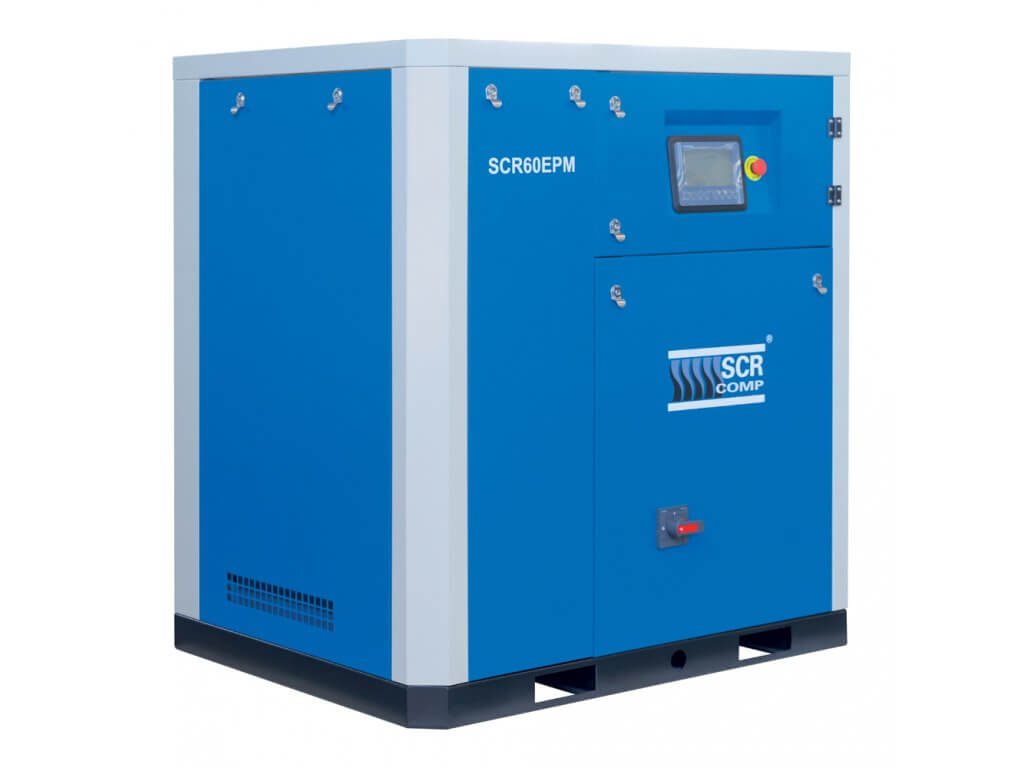

Šroubový kompresor SCR-45/7EPM příkon 45 kW, výtlak až 9 500 l/min, tlak 7 bar, frekvenční měnič, napětí 400/50 V/Hz YD
Kód: SCR-45/7EPM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Největší stroj řady EPM. Při sedmi barech dodá 9 500 l/min — skoro deset kubíků vzduchu za minutu z jednoho stroje o hmotnosti 890 kg. Nad tímhle výkonem už navazuje řada EPM2.
Proč 7 bary
Sedm barů je u pětačtyřicítky nastavení s nejvyšším výtlakem: 9 500 l/min a regulace dolů na 2 500, tedy na čtvrtinu. Široký rozsah je u stroje téhle velikosti podstatný — jinak by ve slabších hodinách jen cykloval.
| Tentýž stroj 45 kW ve třech nastaveních tlaku | |||
|---|---|---|---|
| Objednací číslo | Tlak | Výtlak (l/min) | Ztráta proti 7 barům |
| SCR-45/7EPM — tento stroj | 7 bar | 2 500 – 9 500 | 0 % |
| SCR-45/8EPM | 8 bar | 2 400 – 9 400 | 1 % |
| SCR-45/10EPM | 10 bar | 3 000 – 8 000 | 16 % |
Rozměry 1 530 × 1 100 × 1 370 mm, hmotnost 890 kg, výstup R 1½" a hlučnost 72 dB(A) jsou u všech tří nastavení shodné — je to jeden a tentýž stroj.
Čím se liší od sousedů
Pod ní je SCR-37/7EPM se 7 400 l/min ve stejném půdorysu a o 40 kg lehčí. Rozdíl 2 100 l/min je největší mezi dvěma sousedními třídami v horní části řady.

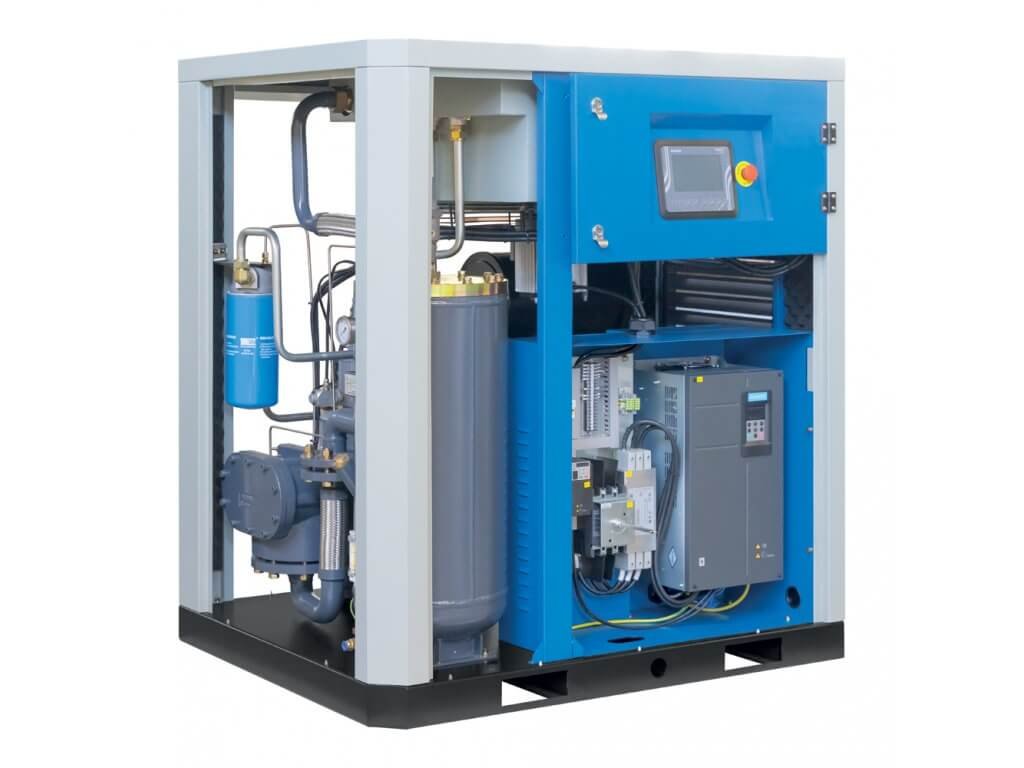

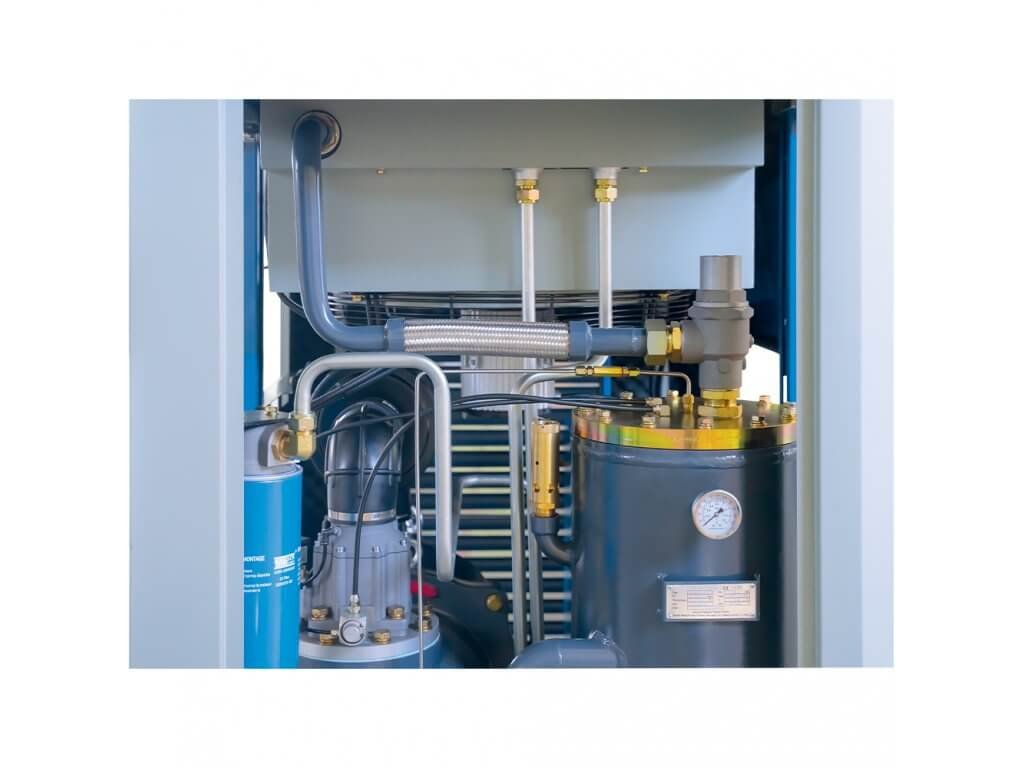

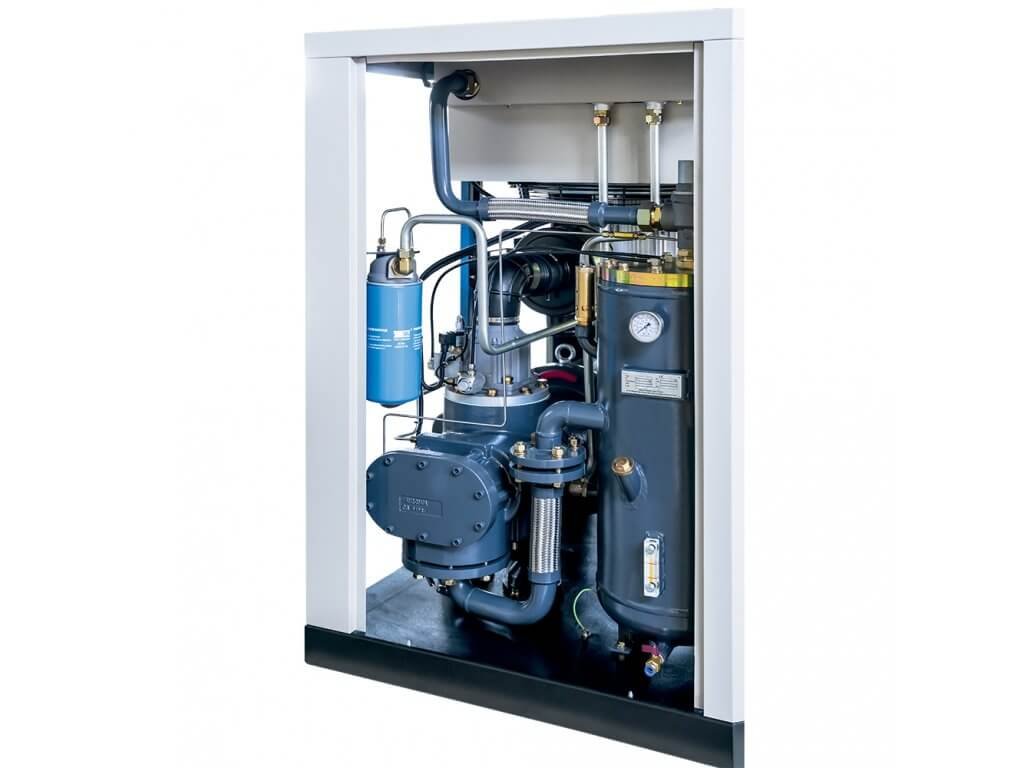

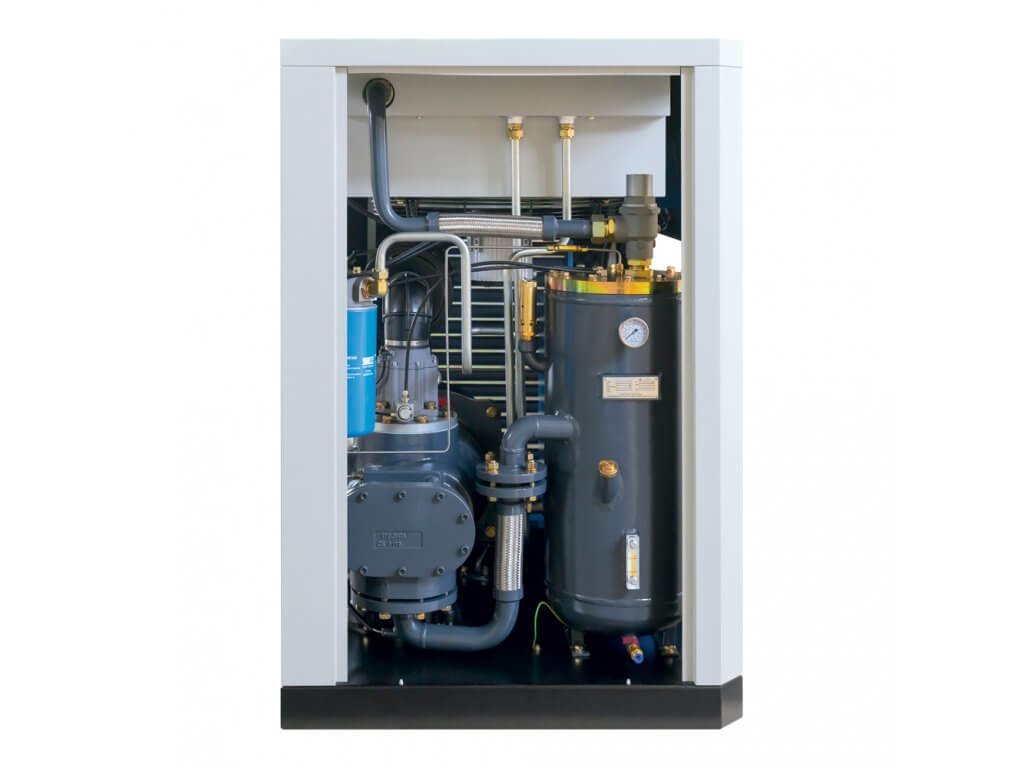

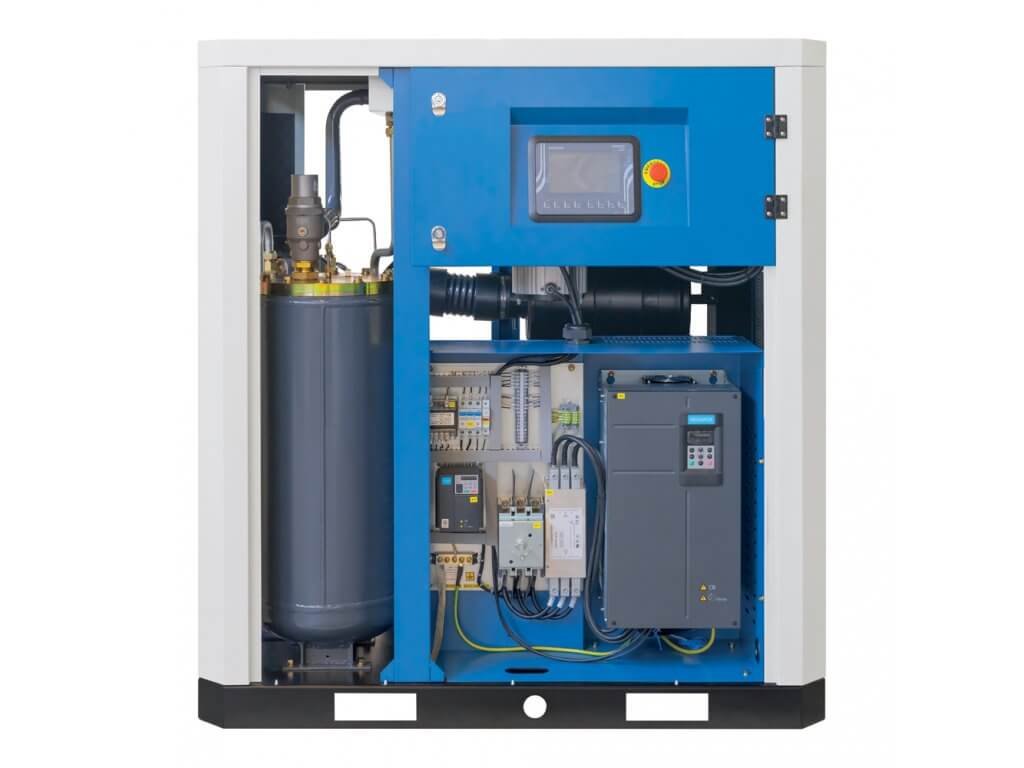

Co je uvnitř
Motor s permanentními magnety
Nad úrovní IE4, chlazený olejem, krytí IP65 a žádná ložiska k mazání. Na 45 kW ušetří proti motoru IE2 pět až šest procent — ne jednorázově, ale každou hodinu.

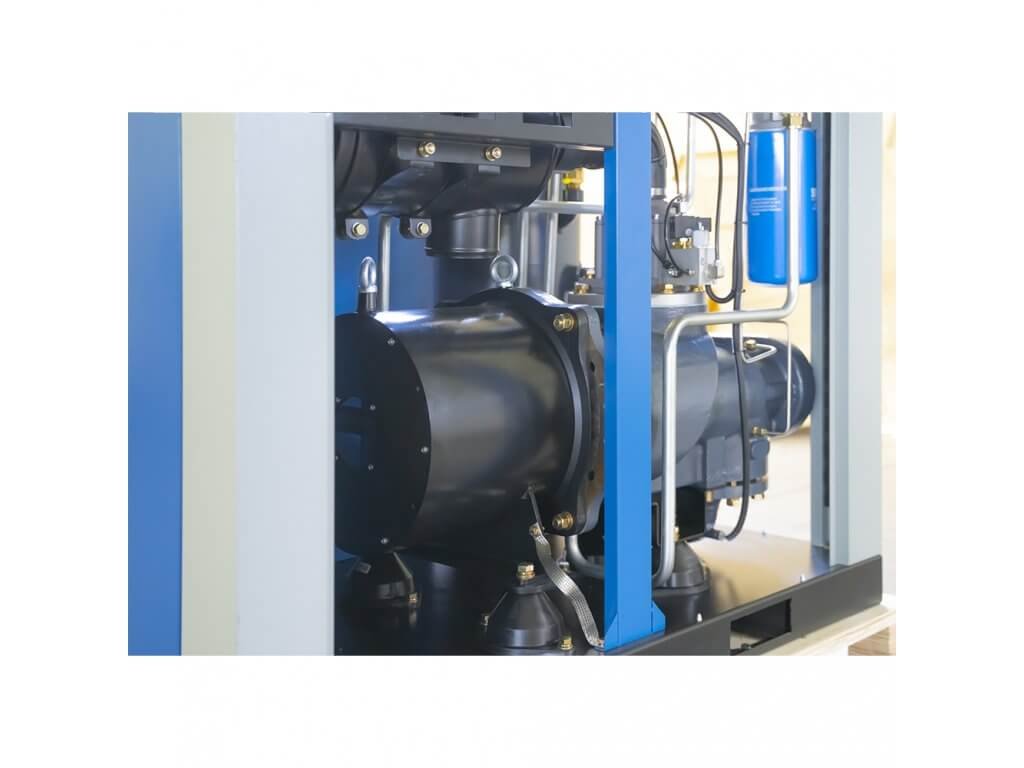

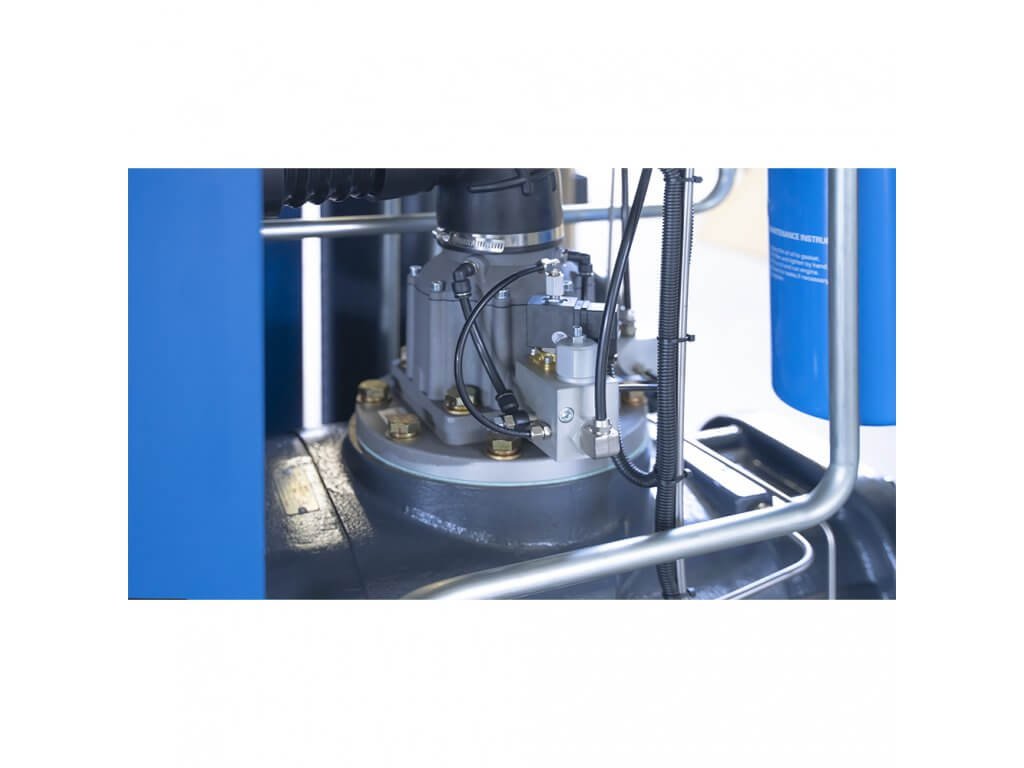

Přímý pohon kuželovým spojem
Žádné řemeny, žádná převodovka. Odpadá dopínání i pravidelná výměna — a s nimi odstávka, která by u 45 kW zastavila celou dílnu.

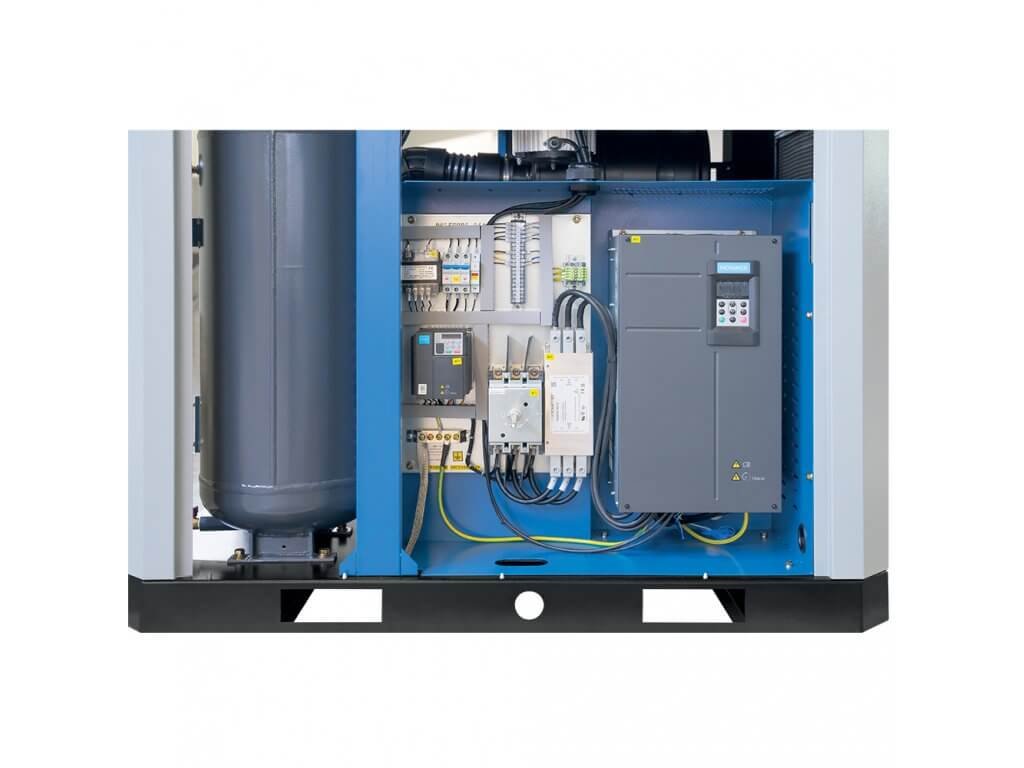

Frekvenční měnič
Plynulá regulace od 2 500 do 9 500 l/min, tedy až na 26 % výkonu. Tlak drží s odchylkou do ±0,1 bar a rozběh nepřekročí jmenovitý proud.

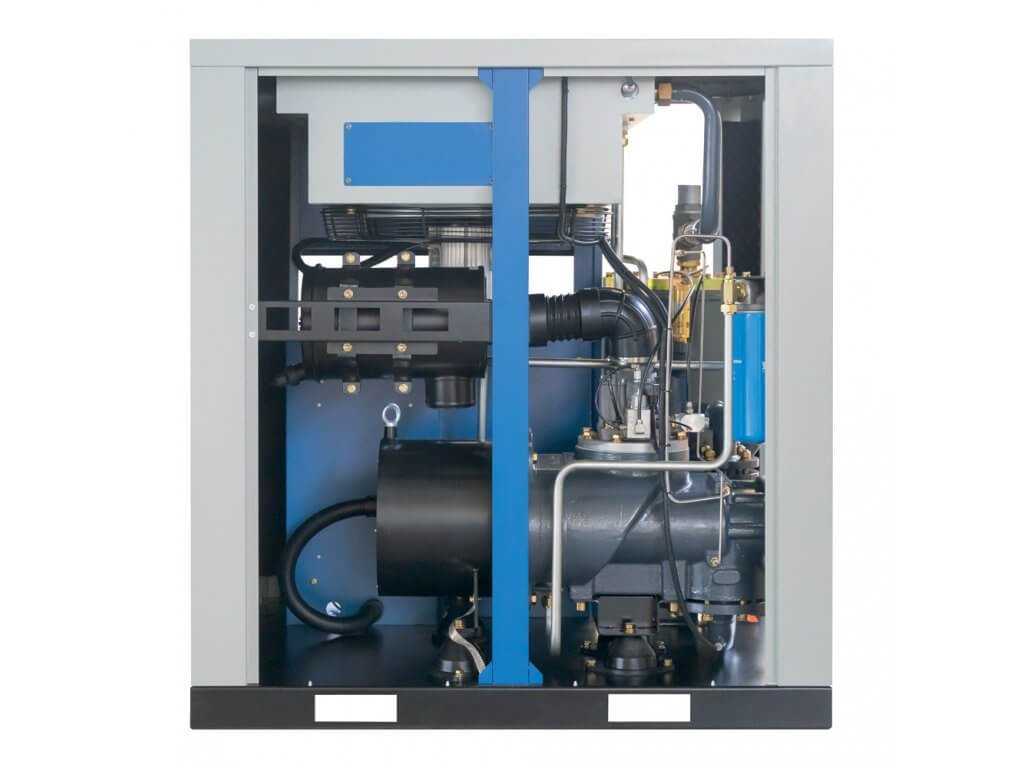

Šroubový blok
Profil rotorů vyvinutý v Japonsku a vícebodové vstřikování oleje. Účinnost až o 16 % lepší než u předchozí generace, životnost přes 100 000 hodin.
Jednotka SCR9000
Dotykový displej, týdenní plán a záznam provozu. Ochrany hlídají přetížení, výpadek i nesymetrii fází — u 45 kW se to vyplatí mít.
Co stroj potřebuje ve strojovně
Devět a půl tisíce litrů za minutu je 570 m³/h — nejvíc z celé řady. Odvětrání 9 000 m³/h, výstup R 1½" a 890 kg na podlaze. U stroje téhle velikosti se vyplatí spočítat celý rozvod od kompresoru po poslední odběrné místo, ne jen vybrat kompresor.
| SCR-45/7EPM — údaje pro projekt strojovny | |
|---|---|
| Objemový výkon | 9 500 l/min · 570 m³/h |
| Rozsah regulace | 2 500 – 9 500 l/min (od 26 % výkonu) |
| Potřeba odvětrání | 9 000 m³/h |
| Rozměry d × š × v | 1 530 × 1 100 × 1 370 mm |
| Hmotnost | 890 kg |
| Výstup stlačeného vzduchu | R 1½" |
| Hlučnost ve vzdálenosti 1 m | 72 dB(A) |
| Napětí | 400 V / 50 Hz |
Výbava
- motor s permanentními magnety nad úrovní IE4, chlazený olejem, krytí IP65, bez ložisek
- přímý pohon kuželovým spojem — bez řemenů, převodovky i spojky
- frekvenční měnič s vektorovým řízením, regulace 25 až 100 % otáček
- měničem řízený i ventilátor chlazení
- nový šroubový blok s profilem rotorů vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejem, týdenním plánem a kaskádou až 16 strojů

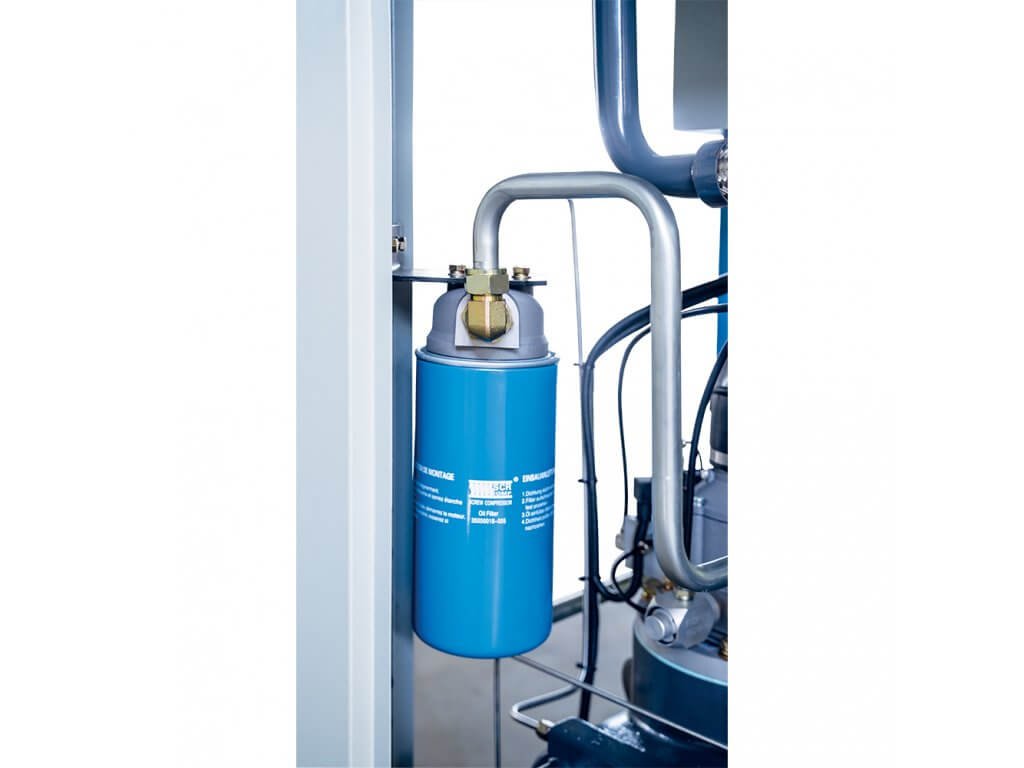

- sací nanofiltr se záchytností 99,9 %, olejový filtr 0,1 µm
- odlučovač se zbytkovým olejem pod 3 ppm
- celoocelové vnitřní rozvody místo pryžových hadic
- měkký rozběh — proud nepřekročí jmenovitou hodnotu
Devět a půl tisíce litrů za minutu potřebuje odpovídající rozvod i vzdušník — nádoby najdete v tlakových nádobách, sušičky v sušičkách vzduchu. Když tenhle výkon nestačí, pokračuje řada SCR-EPM2 až do 160 kW. Celou řadu srovnáte v řadě SCR-EPM.
Než takový stroj objednáte, ověřte, jestli to rozvod unese. Poddimenzované potrubí umí sežrat víc, než kolik ušetří sebelepší kompresor.
Doplňkové parametry
| Kategorie: | Kompresory pro všechny aplikace – hobby i průmyslové |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 7 bar |
| Výtlak: | 9 500 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1 1/2" |
| Příkon motoru: | 45 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 72 dB(A) |
| Rozměry: | 1 530 × 1 100 × 1 500 mm |
| Hmotnost: | 890 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
-
Pronájem kompresorů SCR (572.3 kB)
-
Úspory energií (5.2 MB)
-
Přehled programu SCR (1.8 MB)
-
Produktový list (3.7 MB)
-
Plán údržby (460.6 kB)
