Šroubový kompresor SCR-37/7EPM příkon 37 kW, výtlak až 7 400 l/min, tlak 7 bar, frekvenční měnič, napětí 400/50 V/Hz YD
Kód: SCR-37/7EPM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Sedmatřicítka stojí na největším rámu řady — 1 530 × 1 100 × 1 370 mm — ale váží jen o 20 kg víc než třicítka. Platí se tedy hlavně podlahovou plochou, ne hmotností.
Proč 7 bary
Při 7 barech dodá až 7 400 l/min a reguluje dolů na 1 650, tedy na 22 % výkonu. To je nejširší rozsah regulace v celé řadě — stroj se dokáže přizpůsobit odběru, který během dne kolísá v poměru jedna ku pěti.
| Tentýž stroj 37 kW ve třech nastaveních tlaku | |||
|---|---|---|---|
| Objednací číslo | Tlak | Výtlak (l/min) | Ztráta proti 7 barům |
| SCR-37/7EPM — tento stroj | 7 bar | 1 650 – 7 400 | 0 % |
| SCR-37/8EPM | 8 bar | 1 600 – 7 350 | 1 % |
| SCR-37/10EPM | 10 bar | 2 300 – 6 500 | 12 % |
Rozměry 1 530 × 1 100 × 1 370 mm, hmotnost 850 kg, výstup R 1½" a hlučnost 70 dB(A) jsou u všech tří nastavení shodné — je to jeden a tentýž stroj.
Čím se liší od sousedů
Proti SCR-30/7EPM je to o 1 200 l/min víc za 230 mm délky navíc. Nad ní je už jen SCR-45/7EPM s 9 500 l/min, který se vejde do stejného půdorysu a přidá 40 kg.

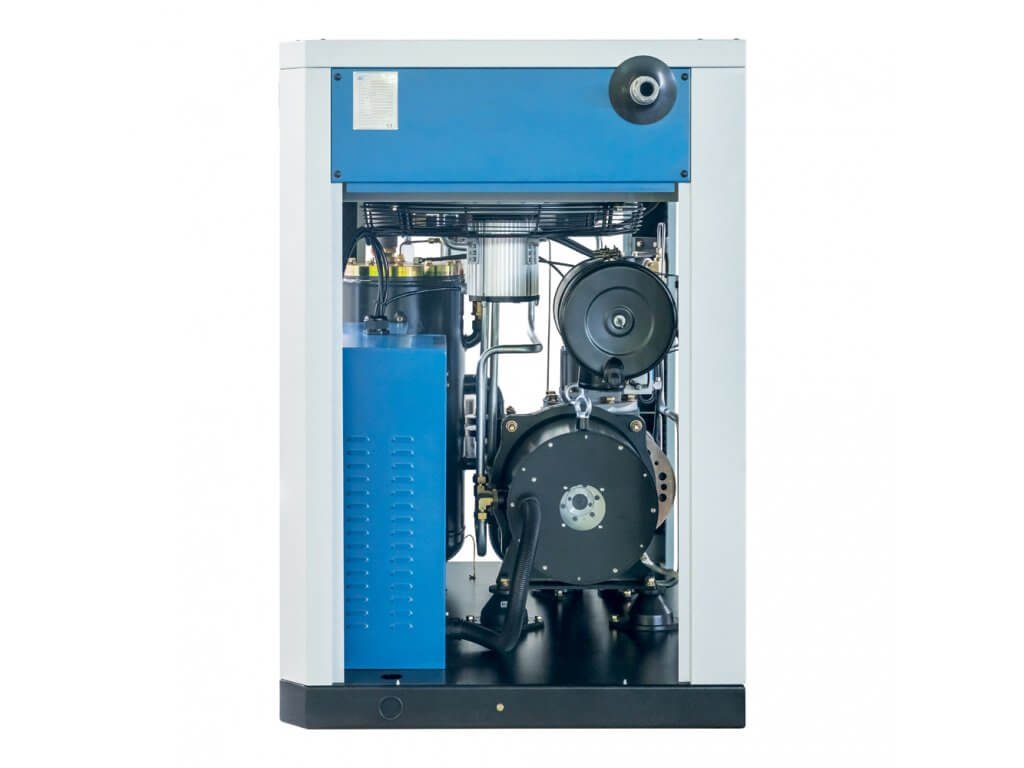

Co je uvnitř

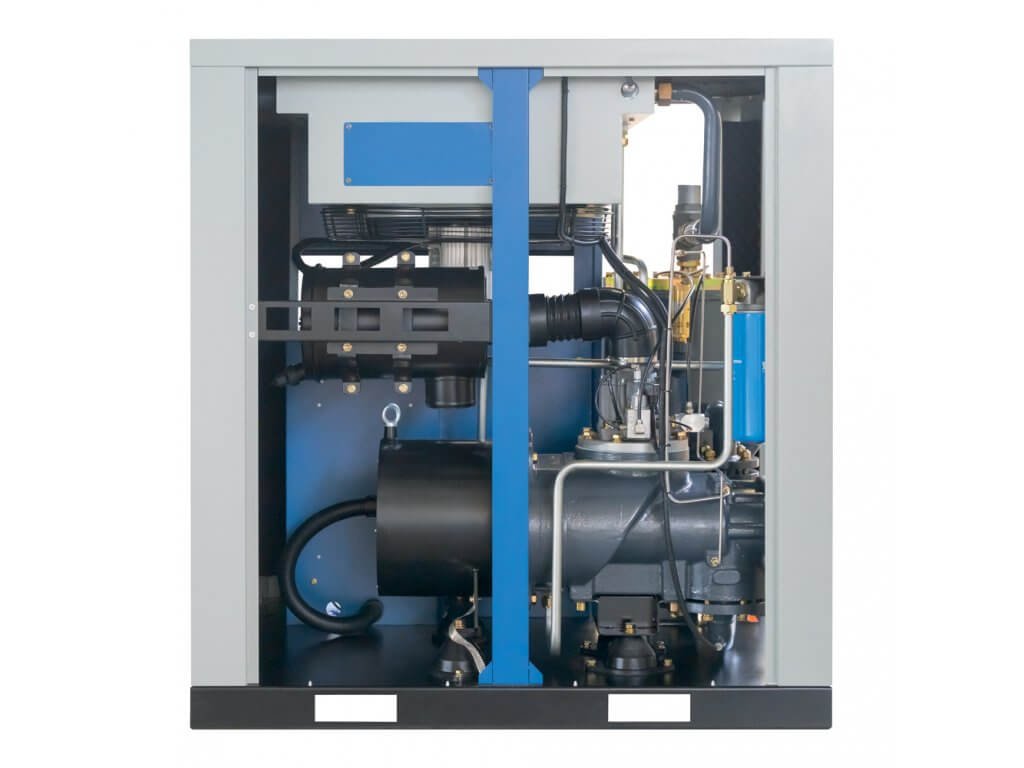

Motor s permanentními magnety
Nad úrovní IE4, chlazený olejem, krytí IP65 a žádná ložiska k mazání. Na 37 kW ušetří proti motoru IE2 pět až šest procent — ne jednorázově, ale každou hodinu.

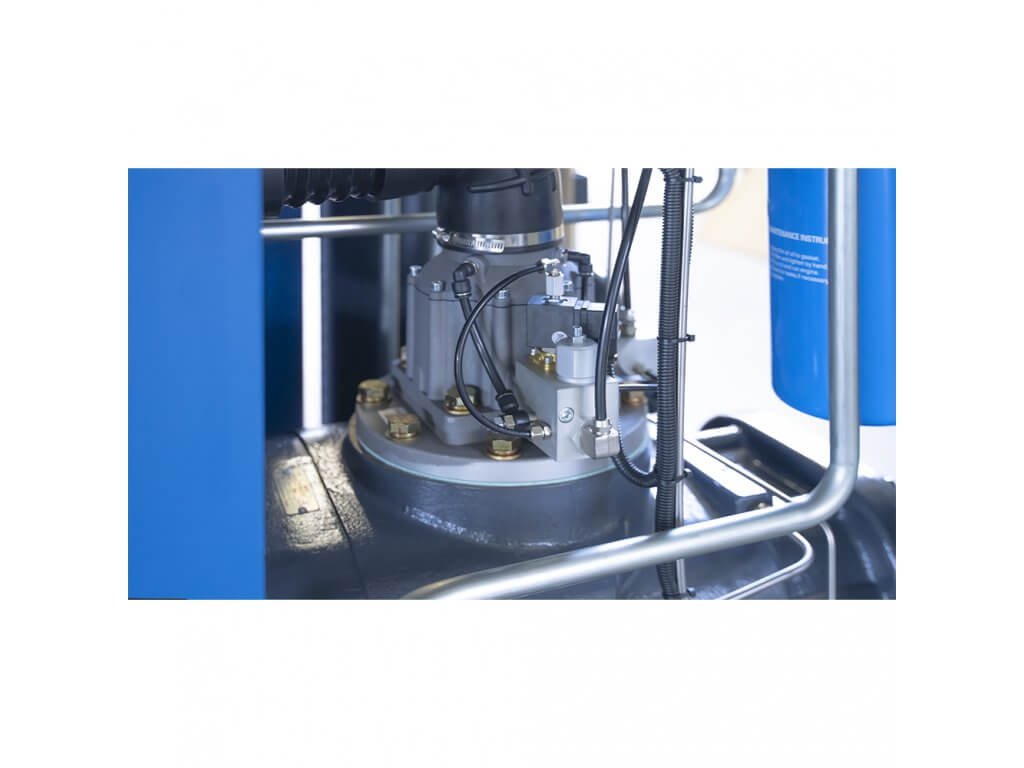

Přímý pohon kuželovým spojem
Žádné řemeny, žádná převodovka. Odpadá dopínání i pravidelná výměna — a s nimi odstávka, která by u 37 kW zastavila celou dílnu.

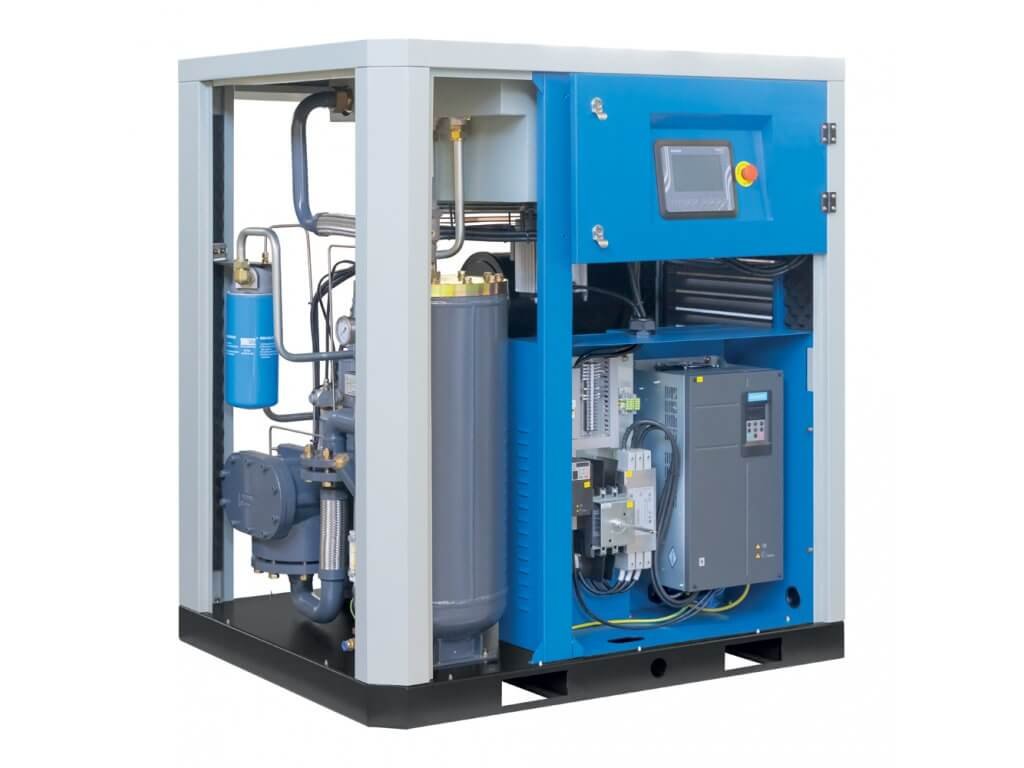

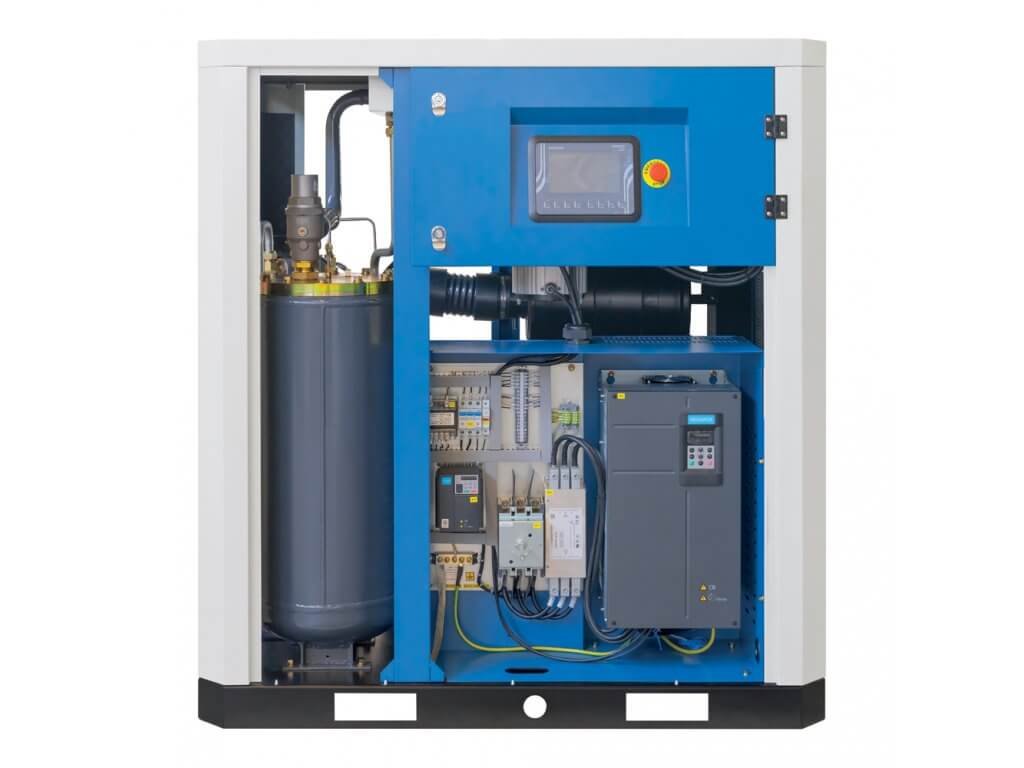

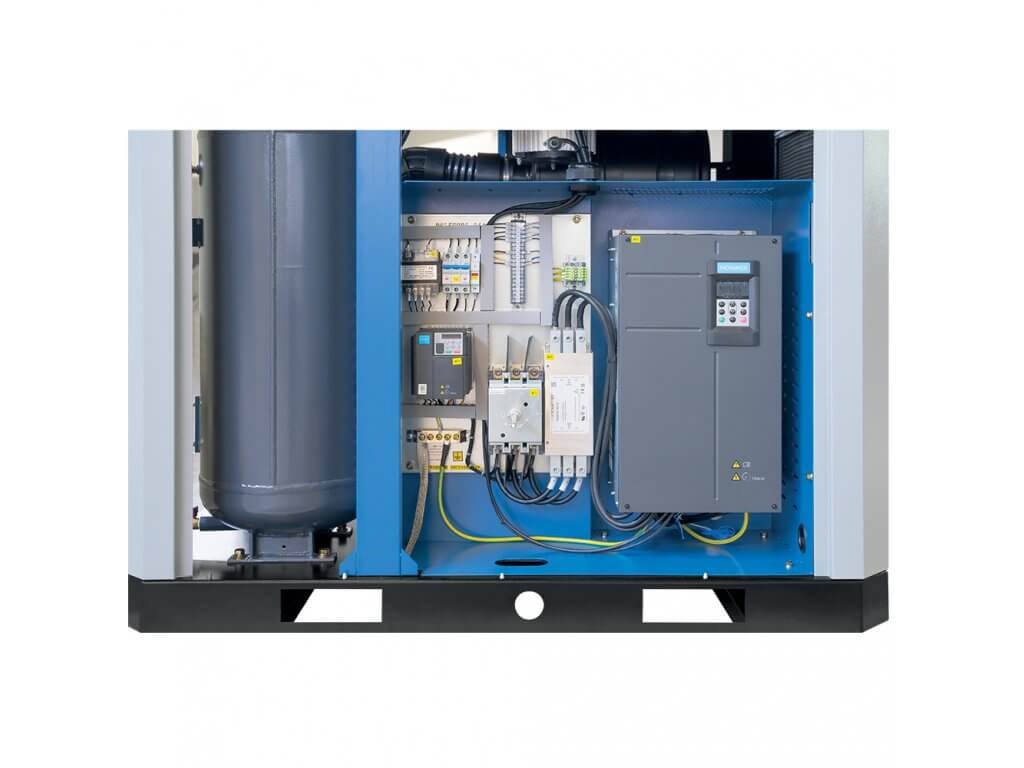

Frekvenční měnič
Plynulá regulace od 1 650 do 7 400 l/min, tedy až na 22 % výkonu. Tlak drží s odchylkou do ±0,1 bar a rozběh nepřekročí jmenovitý proud.
Šroubový blok
Profil rotorů vyvinutý v Japonsku a vícebodové vstřikování oleje. Účinnost až o 16 % lepší než u předchozí generace, životnost přes 100 000 hodin.
Jednotka SCR9000
Dotykový displej, týdenní plán a záznam provozu. Ochrany hlídají přetížení, výpadek i nesymetrii fází — u 37 kW se to vyplatí mít.
Co stroj potřebuje ve strojovně
Sedmatřicítka skočí na odvětrání 9 000 m³/h — o 2 600 víc než třicítka, zatímco výkonu přidá jen o pětinu. Právě vzduchotechnika strojovny bývá u téhle velikosti dražší položka než samotný rozdíl v ceně strojů. Půdorys je 1 530 × 1 100 mm.
| SCR-37/7EPM — údaje pro projekt strojovny | |
|---|---|
| Objemový výkon | 7 400 l/min · 444 m³/h |
| Rozsah regulace | 1 650 – 7 400 l/min (od 22 % výkonu) |
| Potřeba odvětrání | 9 000 m³/h |
| Rozměry d × š × v | 1 530 × 1 100 × 1 370 mm |
| Hmotnost | 850 kg |
| Výstup stlačeného vzduchu | R 1½" |
| Hlučnost ve vzdálenosti 1 m | 70 dB(A) |
| Napětí | 400 V / 50 Hz |
Výbava
- motor s permanentními magnety nad úrovní IE4, chlazený olejem, krytí IP65, bez ložisek
- přímý pohon kuželovým spojem — bez řemenů, převodovky i spojky
- frekvenční měnič s vektorovým řízením, regulace 25 až 100 % otáček
- měničem řízený i ventilátor chlazení
- nový šroubový blok s profilem rotorů vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejem, týdenním plánem a kaskádou až 16 strojů

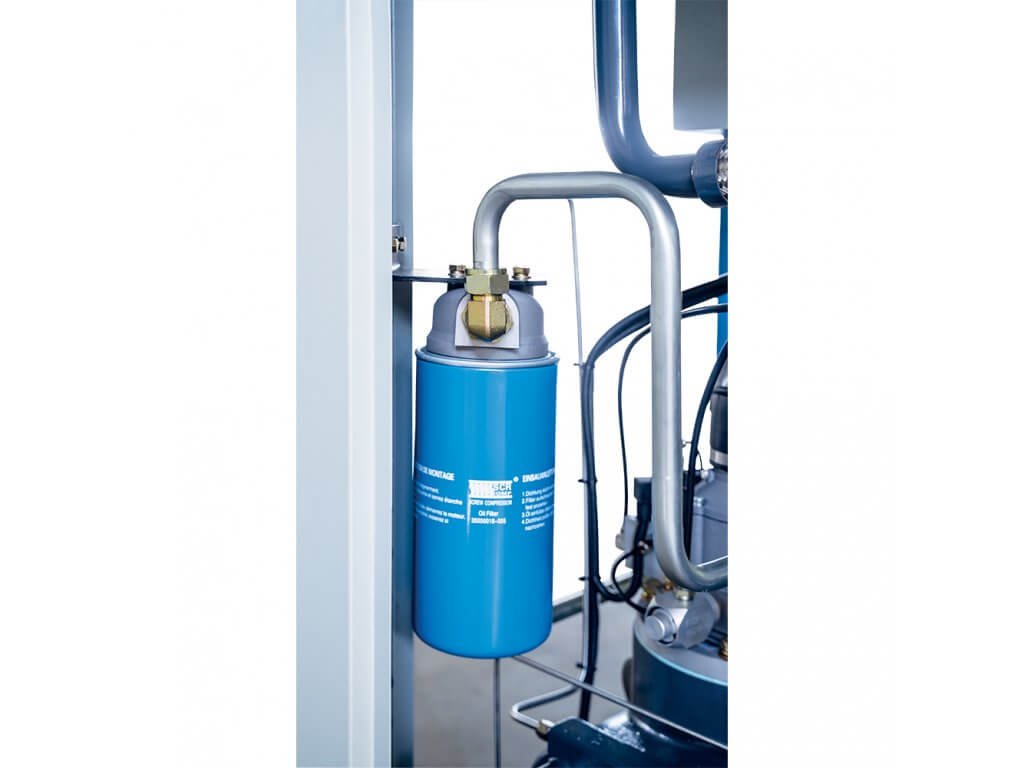

- sací nanofiltr se záchytností 99,9 %, olejový filtr 0,1 µm
- odlučovač se zbytkovým olejem pod 3 ppm
- celoocelové vnitřní rozvody místo pryžových hadic
- měkký rozběh — proud nepřekročí jmenovitou hodnotu
U výkonů nad 37 kW se vyplatí řešit i vytápění: teplo z kompresoru jde využít a návratnost se tím zkracuje. Rádi to spočítáme — servis i poradenství děláme po celé republice. Přehled celé řady je v řadě SCR-EPM, nad 45 kW navazuje řada SCR-EPM2.
To je poměr jedna ku pěti. Kompresor s pevnými otáčkami by tohle rozpětí zvládal jen odfukováním přebytku do vzduchu.
Doplňkové parametry
| Kategorie: | Kompresory pro všechny aplikace – hobby i průmyslové |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 7 bar |
| Výtlak: | 7 400 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1 1/2" |
| Příkon motoru: | 37 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 70 dB(A) |
| Rozměry: | 1 530 × 1 100 × 1 370 mm |
| Hmotnost: | 850 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
-
