Šroubový kompresor ATMOS ST 37

Detailní popis produktu

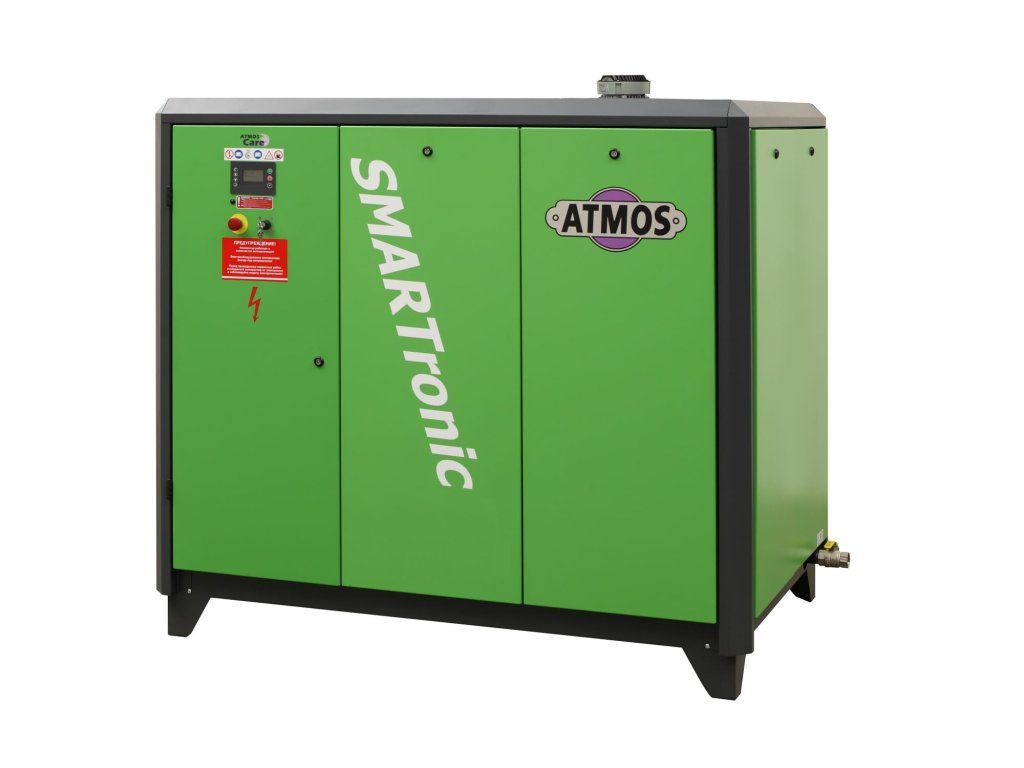

Šroubový kompresor ATMOS ST 37

ST 37 je olejem mazaný vzduchem chlazený šroubový kompresor ATMOS — 37 kW, výtlak 6.7 / 6.3 / 5.6 / 4.7 m³/min při tlaku 7.5 / 8.5 / 10 / 13 bar.

SmartTronic je vlajková řada ATMOS pro nejnáročnější průmyslové podniky. Šroubový blok A 150, IE3 motor s multi-V řemenem, hmotnost 950 kg.

Konfigurace ST 37

Z čeho se konkrétně tato varianta skládá:

✓

Šroubový blok A 150 A150 V. generace — N-profil rotorů (City University)

—

Frekvenční měnič Danfoss VLT Pevně-otáčkový režim (multi-V řemen, přímý pohon)

—

Externí sušič Sušič jako externí jednotka (volitelně)

—

Standard konfigurace Základní výkonová konfigurace

Hlavní vlastnosti

Konstrukce a šroubový blok ST 37

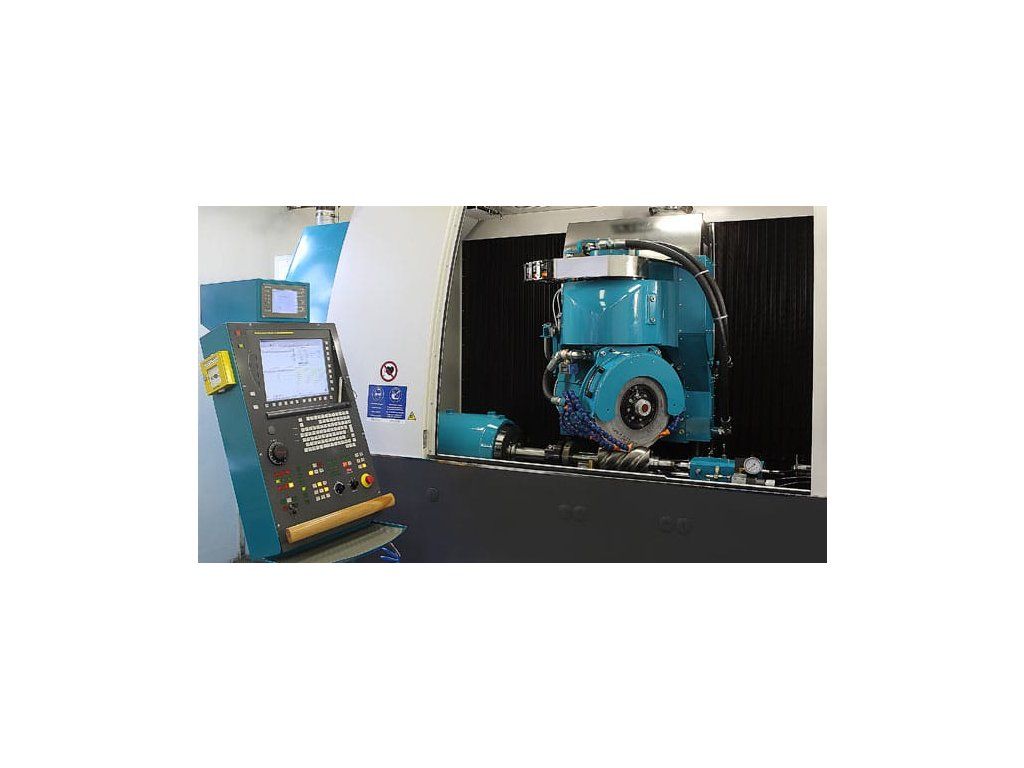

Šroubový blok A 150 V. generace s N-profilem rotorů vyvinutým ve spolupráci s katedrou šroubových kompresorů Londýnské City University. 2-pólový bohatě dimenzovaný motor IE3 přes převodovku s multi-V řemenem. Řemenový převod tlumí vibrace a prodlužuje životnost ložisek.

Technická data ST 37

Komu se hodí ST 37

ST 37 kupují velké průmyslové podniky s vysokými nároky na efektivitu provozu. Premium řada SmartTronic je vyrobena pro 24/7 výrobu.

Typické aplikace

• Velké automotive výrobní linky (lisovny, lakovny, montáž)
• Strojírenské podniky 100+ osob s nepřetržitým provozem
• Plastikářské závody s mnoha vstřikolisy
• Kovárny s velkokapacitními buchary a pneumatickými lisy
• Tiskárny s archovými stroji a heliogravurou
• Lakovny s několika kabinami v rotujícím provozu
• Potravinářské závody — plnící, balicí, paletovací linky
• Centrální tlakové stanice průmyslových parků
• Chemický a farmaceutický průmysl (čistý suchý vzduch)
• Elektrárny — pneumatická logika a regulace
• Sklárny — vysokotlaké foukání a manipulace
• Cementárny a stavební průmysl s pneumatickou dopravou

7letá NEOMEZENÁ záruka ATMOS PLUS 48 měsíců

"My prostě našim strojům věříme."

• Žádné paušální platby, žádné servisní smlouvy
• ATMOS Plus prodlouží záruku až na 4 roky nad standard
• Originální díly a včasný odborný servis
• Vzdálená správa přes aplikaci ATMOS Plus

Volitelná výbava — Rekuperace tepla až 72 %

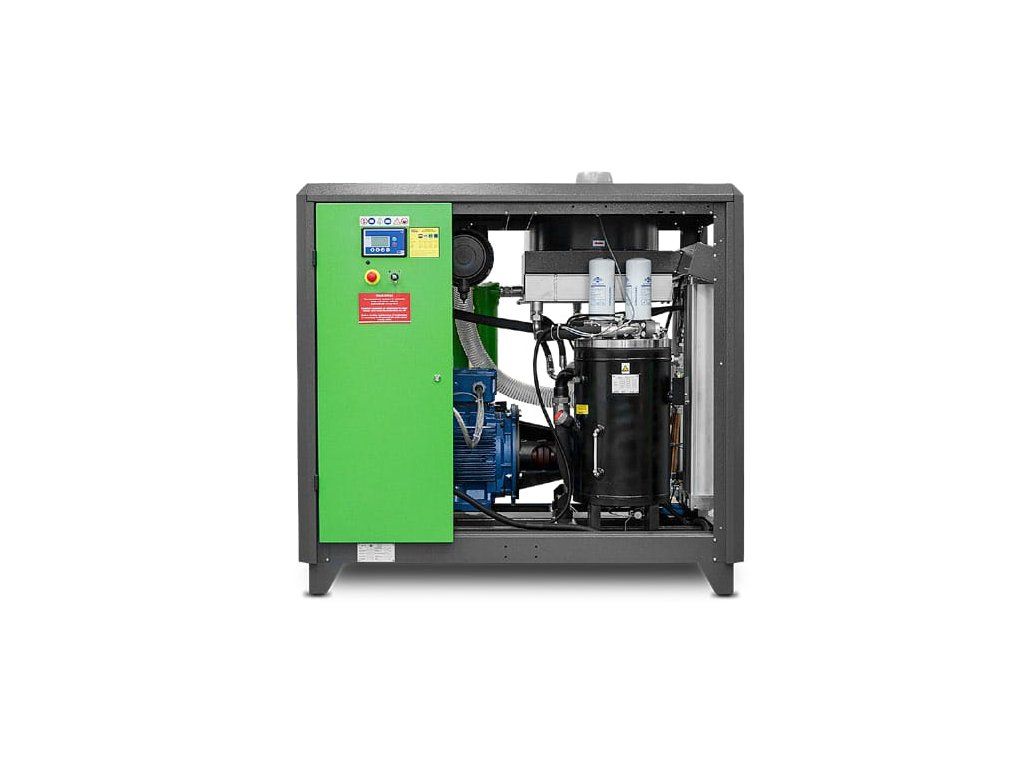

Detaily konstrukce ST 37

Blok A 150V. generace, N-profil

Sací klapkaProporcionální regulace

Separátor olejeDimenzovaný pro životnost

Účinné chlazeníLaminární proudění

MANN+HUMMEL filtryOlejové filtrační vložky

Servisní přístupOtevíratelné panely

Řízení LOGIK 26-S + ATMOS Care

LOGIK 26-S ovládá chod kompresoru a kontrolu všech hlavních funkcí. Sleduje provozní hodiny, čas v zátěži, % zatížení, počet startů/hodinu. Menu kontroléru obsahuje protokol poruch, protokol údržby a funkci ATMOS Care — elektronickou ochranu před zaneseným separátorem. Vzdálená komunikace přes MODBUS/RTU. Až 3 denní rozvrhy pro každý den v týdnu. Master-Slave režim pro 2 kompresory.

Příslušenství — opce: Nadřazený systém ARCHON

Pro kompresorové stanice s 3, 5 nebo 9 kompresory nabízíme nadřazený řídicí systém ARCHON na bázi SIEMENS Simatic S7-1200. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost), 3 nezávislé tlakové rozvrhy. Komunikace přes Profinet nebo Modbus.

Související modely SmartTronic

• Zobrazit všechny modely SmartTronic (přehled 30–110 kW)
• ATMOS SEC — průmyslová řada 15–37 kW
• ATMOS Albert — vstupní řada 4–22 kW

Často kladené otázky

Co je rozdíl mezi ST 30, ST 30+ a ST 30 Vario+?

ST 30+ je vyšší výkonová verze (vyšší výtlak při stejném 30 kW motoru). ST 30 Vario+ přidává frekvenční měnič Danfoss VLT — plynulá regulace výkonu, úspora 20–30 % energie u proměnlivé spotřeby. ST 30 (bez +) v aktuálním ceníku není.

Co znamená FD ve verzi ST xx + FD?

FD = Fúzní sušič (Fusion Dryer) integrovaný přímo do karoserie kompresoru. Adsorpční sušič využívající odpadní kompresní teplo pro regeneraci. Dosažitelný tlakový rosný bod +5 °C až -20 °C (s přídavným zařízením až -40 °C). Energetická úspora oproti samostatnému sušiči.

Jaký je rozdíl mezi blokem A150 a SCA-14/SCA-20?

A150 je blok 5. generace ATMOS s N-profilem rotorů (Londýn City University) — používá se v ST 30-55 kW. SCA-14-G-R a SCA-20-G-R jsou bloky pro vyšší výkony 75-110 kW (větší rotory, vyšší výtlak). Všechny tři bloky jsou olejem mazané s vysokou účinností.

Mohu volit jiný pracovní tlak než 7,5 bar?

Ano. SmartTronic je k dispozici v 4 tlakových variantách: 7,5 / 8,5 / 10 / 13 bar (volba při výrobě). Při vyšším tlaku klesá výtlak v m³/min. Pro vyšší tlaky 14-25 bar je nutné poptat — ATMOS dodává i speciální varianty.

Jak funguje vzdálená správa ATMOS Plus?

ATMOS Plus je cloudová aplikace pro vzdálené sledování kompresorů. Pomocí komunikační jednotky se kompresor připojí na internet (Profinet / Modbus). Sledujete tlak, motohodiny, teploty, servisní intervaly. Možnost vzdáleného nastavení tlaků a alarmů. Zahrnuto bezplatně k SmartTronic.

Co je rekuperace 72 % a jak se hodí pro výrobu?

Kompresor produkuje teplo (94 % vstupní elektrické energie) při stlačování vzduchu. Rekuperační výměník ATMOS zachycuje toto teplo z olejového okruhu a předává do vodního (vytápění, ohřev TUV). Až 72 % vstupní elektrické energie zpětně použitelné. Návratnost investice typicky do 1 roku.

Co je ARCHON a kdy se hodí?

ARCHON je nadřazený řídicí systém na bázi Siemens Simatic S7-1200 pro koordinaci 3, 5 nebo 9 kompresorů jako 1 zdroj. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost). Profinet / Modbus komunikace. Hodí se pro centrální kompresorové stanice s vícero stroji.

← Zobrazit celou řadu ATMOS SmartTronic
