Šroubový kompresor ATMOS ST 30+ příkon 30 kW, výkon 6,1 m³/min, 7,5 bar, Plus (vyšší výtlak), LOGIK 26-S, 7letá záruka
Kód: ST30PLUSDetailní popis produktu

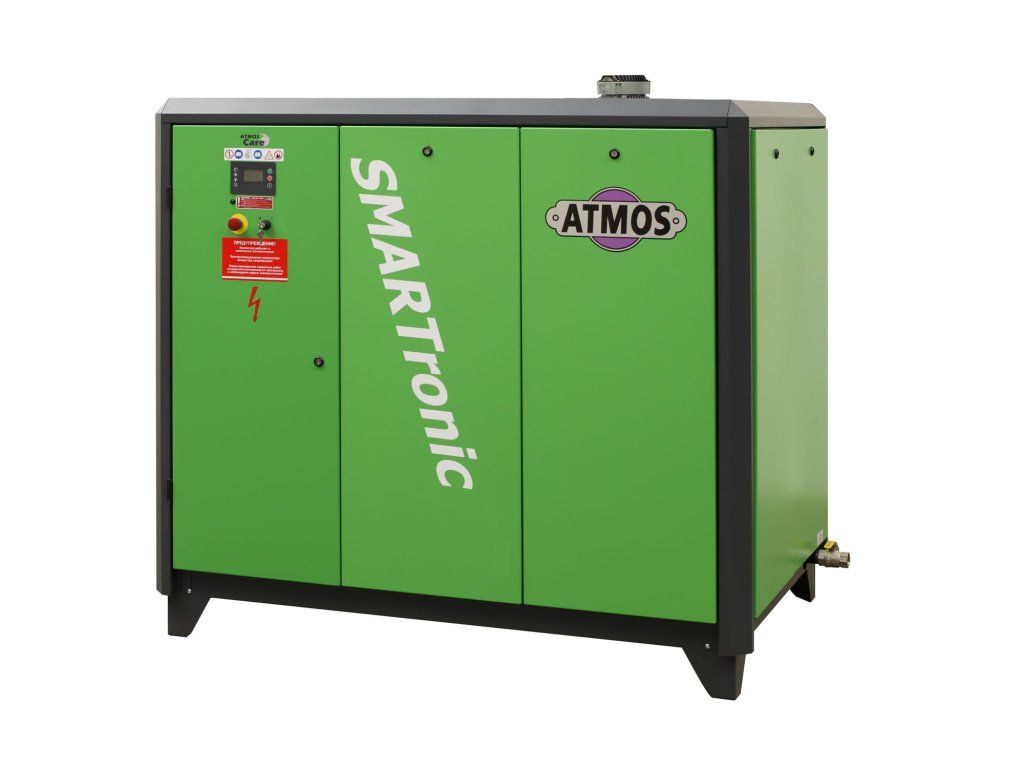

Šroubový kompresor ATMOS ST 30+
ATMOS SmartTronic ST 30+ je vstupní model nejvyšší řady ATMOS — 30 kW, výtlak 6,1 m³/min při 7,5 bar (až 4,5 m³/min při 13 bar). Olejem mazaný šroubový kompresor s premium blokem A150 V. generace, vyvinutý ve spolupráci s katedrou šroubových kompresorů londýnské City University.
SmartTronic je integrovaná kompresorová stanice stavebnicové koncepce — kompresor a všechny klíčové komponenty v jedné karoserii pro snadné připojení a údržbu. Pro střední průmyslové podniky s nepřetržitým provozem.
Konfigurace ST 30+
Z čeho se konkrétně tato varianta skládá:

✓ Šroubový blok A 150
A150 V. generace — N-profil rotorů (City University)

— Frekvenční měnič Danfoss VLT
Pevně-otáčkový režim (multi-V řemen, přímý pohon)

— Externí sušič
Sušič jako externí jednotka (volitelně)

✓ Plus konfigurace (+)
Vyšší výtlak při stejném motoru (+10–15 %)
Hlavní vlastnosti
Blok A 150
A150 V. generace s N-profilem rotorů — nejvyšší účinnost na trhu (City University).
IE3 motor 30 kW
Vysokoúčinný IE3 motor s 2-pólovou konstrukcí, multi-V řemenový pohon. Účinnost 94 %.
67 dB(A) hlučnost
Protihluková karoserie s laminárním prouděním chladicího vzduchu. Vhodné i pro provozy s lidskou obsluhou.
LOGIK 26-S řízení
Mikroprocesor LOGIK 26-S, ATMOS Care, MODBUS/RTU, Master-Slave režim.
Volitelný Fúzní sušič
Stejný stroj v FD verzi = integrovaný fúzní sušič.
7letá NEOMEZENÁ záruka
Standard. Volitelně ATMOS Plus = prodloužení až na 48 měsíců s odbornou péčí.
Konstrukce a šroubový blok ST 30+
Šroubový blok A150 5. generace s N-profilem rotorů vyvinutým ve spolupráci s Londýnskou City University. 2-pólový bohatě dimenzovaný motor IE3 přes převodovku s multi-V řemenem. Tlumí vibrace, prodlužuje životnost ložisek. Hmotnost stroje 900 kg (FD verze: 960 kg).

Technická data ST 30+
ZÁKLADNÍ DATA | |
|---|---|
| Jmenovitý výkon motoru | 30 kW (IE3, účinnost 94 %) |
| Pracovní tlak (varianty) | 7.5 / 8.5 / 10 / 13 bar |
| Výtlak (FAD při 7,5 / 8,5 / 10 / 13 bar) | 6.1 / 5.9 / 5.2 / 4.5 m³/min |
| Jmenovité napětí | 400 V / 50 Hz |
| Třída krytí motoru | IP 55 / ISO F |
| Hlučnost | 67 dB(A) |
| Výstup stlačeného vzduchu | G 1 1/4" |
| Teplota pracovního prostředí | +5 ÷ +40 °C |
| Hmotnost | 900 kg |
| Rozměry (D × Š × V) | 1876×1288×1680 mm |
PROVEDENÍ | |
| Šroubový blok | A 150 V. generace (N-profil rotorů, City University) |
| Pohon | Multi-V řemen (přes převodovku) |
| Frekvenční měnič | Není (pevně-otáčkový režim) |
| Fúzní sušič | Volitelně jako FD verze, nebo externí |
| Řídicí jednotka | LOGIK 26-S (MODBUS/RTU, ATMOS Care) |
| Záruka | 7 let NEOMEZENÁ + volitelně ATMOS Plus 48 měsíců |
| Výrobce | ATMOS Chrást, ČR (tradice od 1899) |
Komu se hodí ST 30+

ST 30+ kupují střední průmyslové podniky s vysokými nároky na efektivitu provozu. Typický zákazník: strojírny 30–60 osob s nepřetržitým provozem, automotive subdodavatelé (lisování, montáž), plastikářské závody s 3–5 vstřikolisy.
Typické aplikace
- Strojírny 30–60 osob s nepřetržitým provozem
- Automotive subdodavatelé (lisování, montáž)
- Plastikářské závody s 3–5 vstřikolisy
- Lakovny s 1–2 kabinami v 24/7 provozu
- Potravinářské provozy — balení, paletování
- Dřevoobráběcí provozy s 8+ CNC linkami

7letá NEOMEZENÁ záruka ATMOS PLUS 48 měsíců
"My prostě našim strojům věříme."
- Žádné paušální platby, žádné servisní smlouvy
- ATMOS Plus prodlouží záruku až na 4 roky nad standard
- Originální díly a včasný odborný servis
- Vzdálená správa přes aplikaci ATMOS Plus
Volitelná výbava — Rekuperace tepla až 72 %
Pomocí rekuperačních výměníků ATMOS lze zpětně využít až 72 % elektrické energie spotřebované při výrobě stlačeného vzduchu. Energie se ve formě tepla získává rekuperací z olejového okruhu. Návratnost investice typicky pod 1 rok.
Rekuperační výměníky ATMOS jsou dodávány jako kompaktní externí jednotka pro propojení s olejovým okruhem kompresoru a vodním okruhem (vytápění, ohřev TUV).

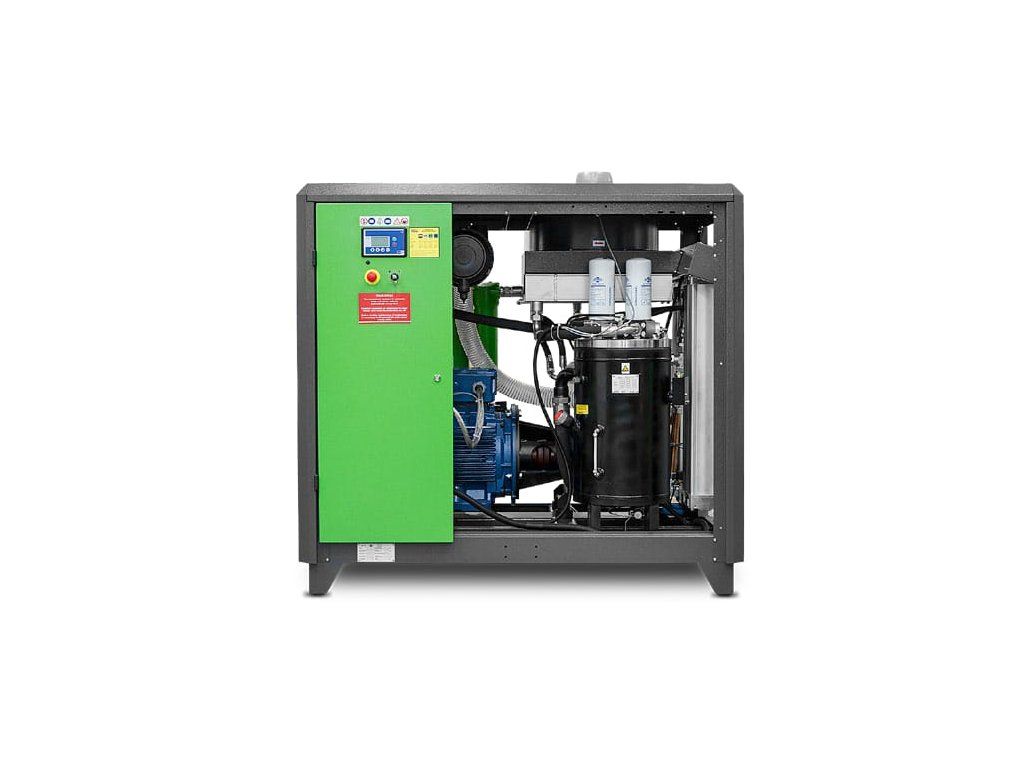

Detaily konstrukce ST 30+






Řízení LOGIK 26-S + ATMOS Care

LOGIK 26-S ovládá chod kompresoru a kontrolu všech hlavních funkcí. Sleduje provozní hodiny, čas v zátěži, % zatížení, počet startů/hodinu. Menu kontroléru obsahuje protokol poruch, protokol údržby a funkci ATMOS Care — elektronickou ochranu před zaneseným separátorem. Vzdálená komunikace přes MODBUS/RTU. Až 3 denní rozvrhy pro každý den v týdnu. Master-Slave režim pro 2 kompresory.
Příslušenství — opce: Nadřazený systém ARCHON

Pro kompresorové stanice s 3, 5 nebo 9 kompresory nabízíme nadřazený řídicí systém ARCHON na bázi SIEMENS Simatic S7-1200. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost), 3 nezávislé tlakové rozvrhy. Komunikace přes Profinet nebo Modbus.
Související modely a alternativy
Pokud SmartTronic ST 30+ přesně neodpovídá vašemu provozu, podívejte se na následující alternativy:
ST 30+ Vario
Vario regulace — úspora 20–30 % energie
ST 30+ FD
Integrovaný Fúzní sušič — suchý vzduch z výstupu
SEC 372 Vario (37 kW)
Menší a levnější — průmyslová třída SEC
ST 37 (vyšší výkon)
O 7 % vyšší výtlak ve stejné FD/Vario konfiguraci
Často kladené otázky
- Co je rozdíl mezi ST 30, ST 30+ a ST 30 Vario+?
- ST 30+ je vyšší výkonová verze (vyšší výtlak při stejném 30 kW motoru). ST 30 Vario+ přidává frekvenční měnič Danfoss VLT — plynulá regulace výkonu, úspora 20–30 % energie u proměnlivé spotřeby. ST 30 (bez +) v aktuálním ceníku není.
- Co znamená FD ve verzi ST xx + FD?
- FD = Fúzní sušič (Fusion Dryer) integrovaný přímo do karoserie kompresoru. Adsorpční sušič využívající odpadní kompresní teplo pro regeneraci. Dosažitelný tlakový rosný bod +5 °C až -20 °C (s přídavným zařízením až -40 °C). Energetická úspora oproti samostatnému sušiči.
- Jaký je rozdíl mezi blokem A150 a SCA-14/SCA-20?
- A150 je blok 5. generace ATMOS s N-profilem rotorů (Londýn City University) — používá se v ST 30-55 kW. SCA-14-G-R a SCA-20-G-R jsou bloky pro vyšší výkony 75-110 kW (větší rotory, vyšší výtlak). Všechny tři bloky jsou olejem mazané s vysokou účinností.
- Mohu volit jiný pracovní tlak než 7,5 bar?
- Ano. SmartTronic je k dispozici v 4 tlakových variantách: 7,5 / 8,5 / 10 / 13 bar (volba při výrobě). Při vyšším tlaku klesá výtlak v m³/min. Pro vyšší tlaky 14-25 bar je nutné poptat — ATMOS dodává i speciální varianty.
- Jak funguje vzdálená správa ATMOS Plus?
- ATMOS Plus je cloudová aplikace pro vzdálené sledování kompresorů. Pomocí komunikační jednotky se kompresor připojí na internet (Profinet / Modbus). Sledujete tlak, motohodiny, teploty, servisní intervaly. Možnost vzdáleného nastavení tlaků a alarmů. Zahrnuto bezplatně k SmartTronic.
- Co je rekuperace 72 % a jak se hodí pro výrobu?
- Kompresor produkuje teplo (94 % vstupní elektrické energie) při stlačování vzduchu. Rekuperační výměník ATMOS zachycuje toto teplo z olejového okruhu a předává do vodního (vytápění, ohřev TUV). Až 72 % vstupní elektrické energie zpětně použitelné. Návratnost investice typicky do 1 roku.
- Co je ARCHON a kdy se hodí?
- ARCHON je nadřazený řídicí systém na bázi Siemens Simatic S7-1200 pro koordinaci 3, 5 nebo 9 kompresorů jako 1 zdroj. Až 10 týdenních rozvrhů, 3 způsoby řízení (priority / motohodiny / nejvyšší účinnost). Profinet / Modbus komunikace. Hodí se pro centrální kompresorové stanice s vícero stroji.
Doplňkové parametry
| Kategorie: | Šroubové kompresory ATMOS SMARTRONIC |
|---|---|
| Záruka: | 7 let |
| Typ kompresoru: | Šroubový kompresor |
| Provedení: | Šroubový kompresor |
| Tlak: | 13 bar |
| Výtlak: | 6 100 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1 1/4" |
| Příkon motoru: | 30 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 67 dB(A) |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ne |
