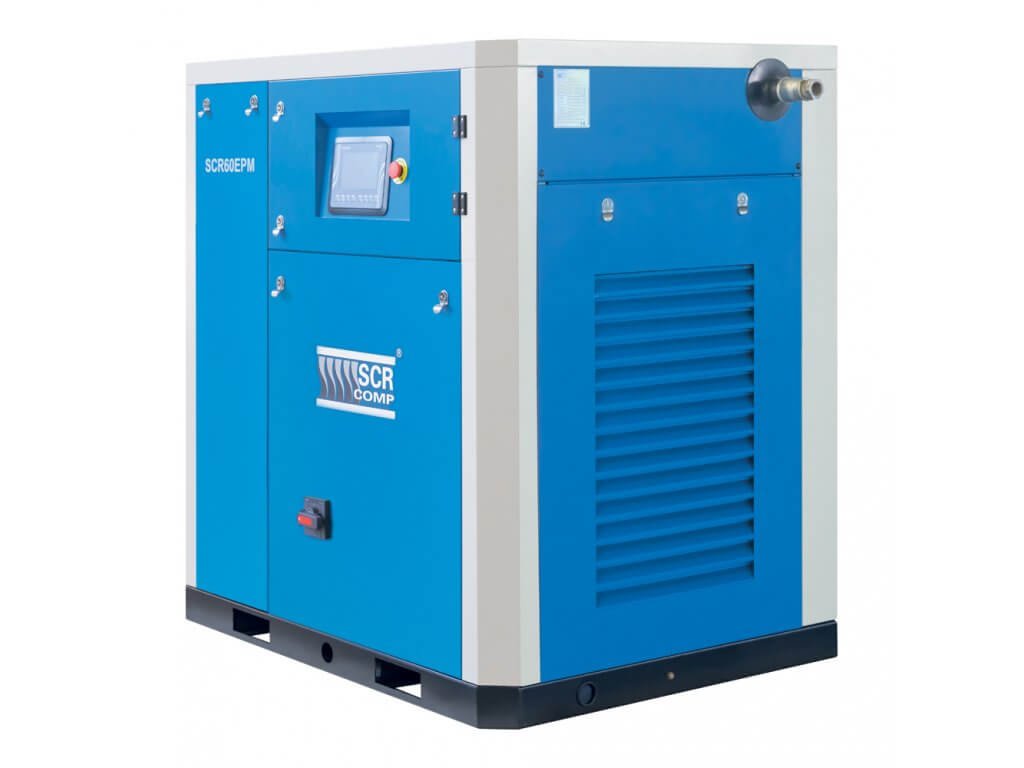

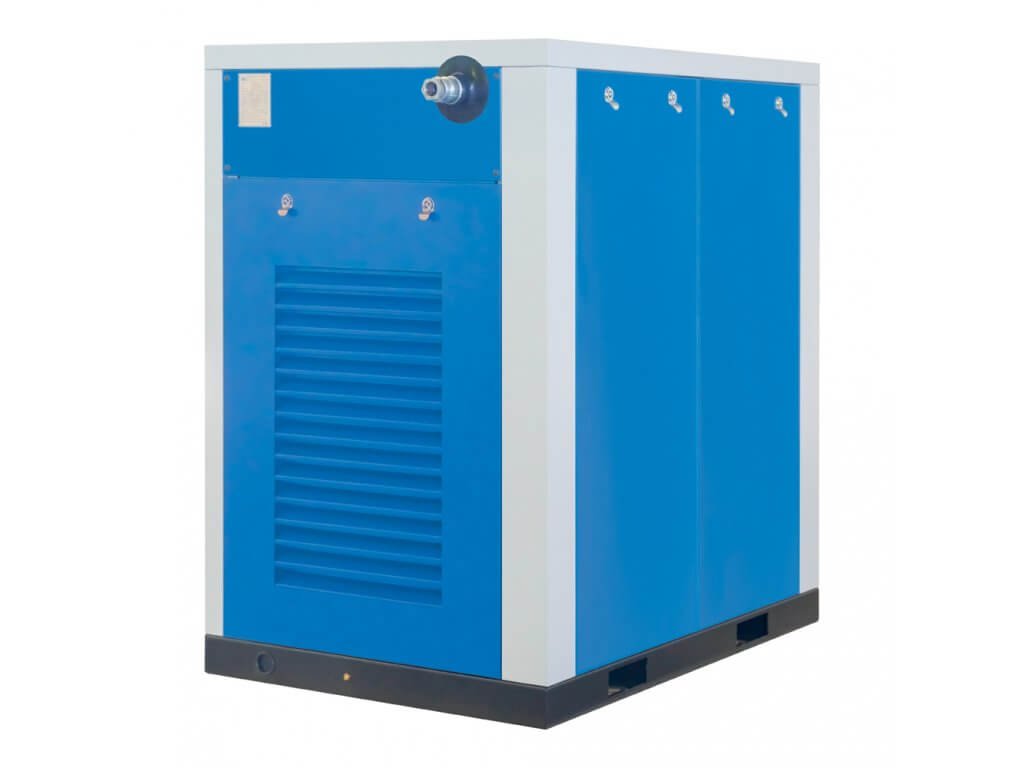

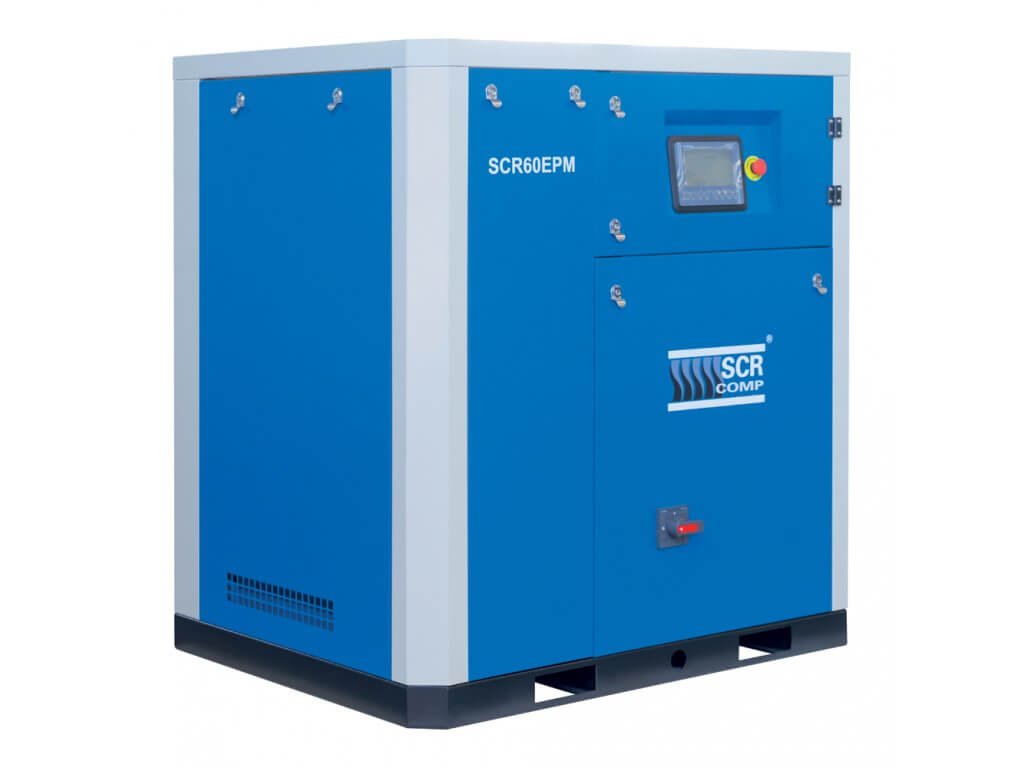

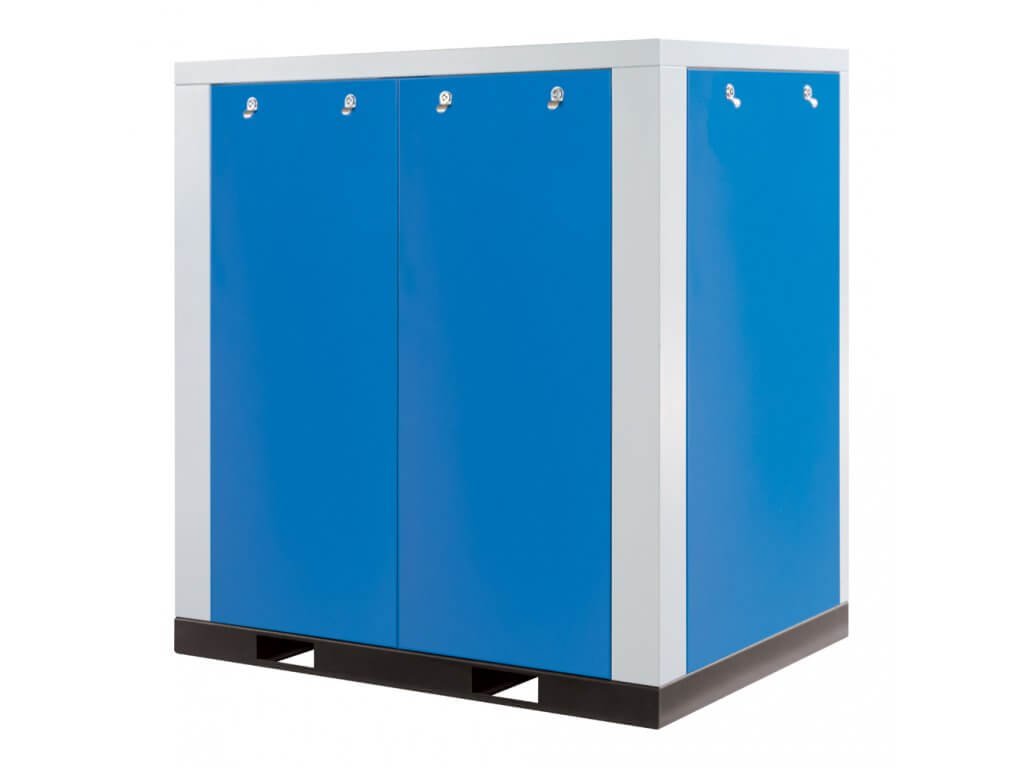

Šroubový kompresor SCR-30/8EPM příkon 30 kW, výtlak až 6 100 l/min, tlak 8 bar, frekvenční měnič, napětí 400/50 V/Hz YD
Kód: SCR-30/8EPM.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Třicet kilowattů při osmi barech — typický stroj pro halu, kde vzduch pohání linku i ruční pracoviště a nesmí dojít ani ve špičce. Dodá 6 100 l/min a dolů reguluje až na 1 600.
Proč 8 barů
Rozdíl mezi osmičkou a sedmičkou je tady pouhých 100 l/min, tedy necelá dvě procenta. Ten bar navíc ale stojí zhruba sedm procent energie — u stroje, který jede na tři směny, jsou to peníze, které je vidět na roční faktuře.
| Tentýž stroj 30 kW ve třech nastaveních tlaku | |||
|---|---|---|---|
| Objednací číslo | Tlak | Výtlak (l/min) | Ztráta proti 7 barům |
| SCR-30/7EPM | 7 bar | 1 700 – 6 200 | 0 % |
| SCR-30/8EPM — tento stroj | 8 bar | 1 600 – 6 100 | 2 % |
| SCR-30/10EPM | 10 bar | 1 300 – 5 200 | 16 % |
Rozměry 1 300 × 1 000 × 1 370 mm, hmotnost 830 kg, výstup R 1½" a hlučnost 68 dB(A) jsou u všech tří nastavení shodné — je to jeden a tentýž stroj.
Čím se liší od sousedů
Nejbližší menší SCR-22/8EPM dá 4 000 l/min a vejde se do malé skříně; nejbližší větší SCR-37/8EPM přidá 1 250 l/min. Mezi třicítkou a sedmatřicítkou je rozdíl v hmotnosti jen 20 kg, zato v půdorysu 230 mm na délku.

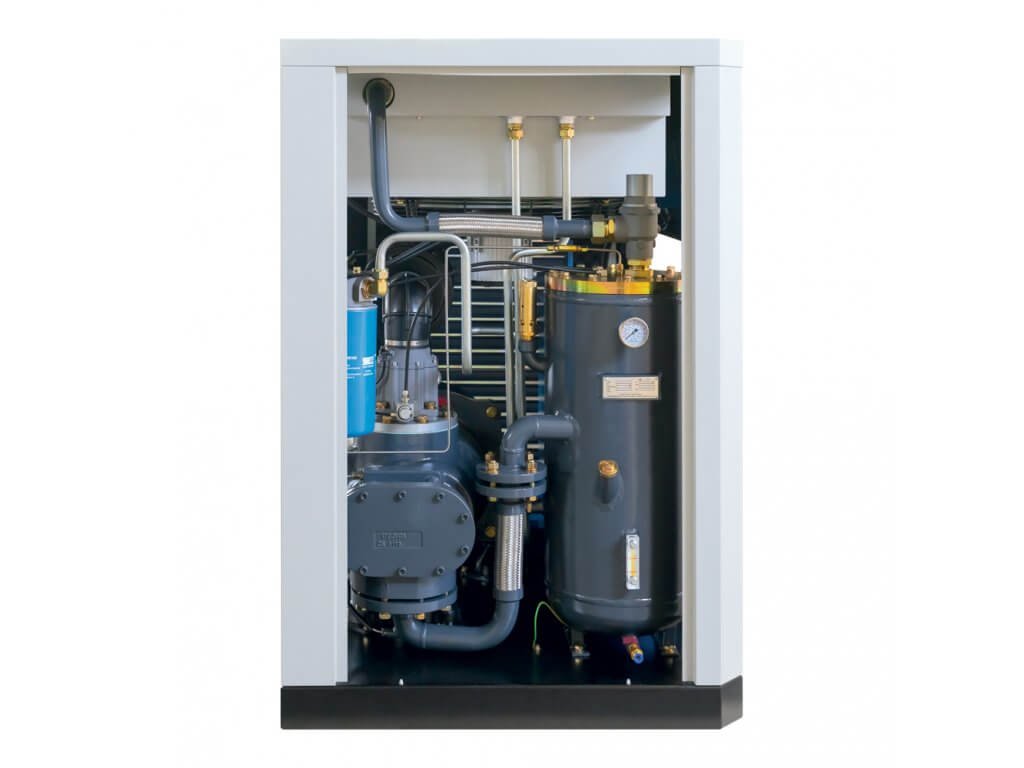

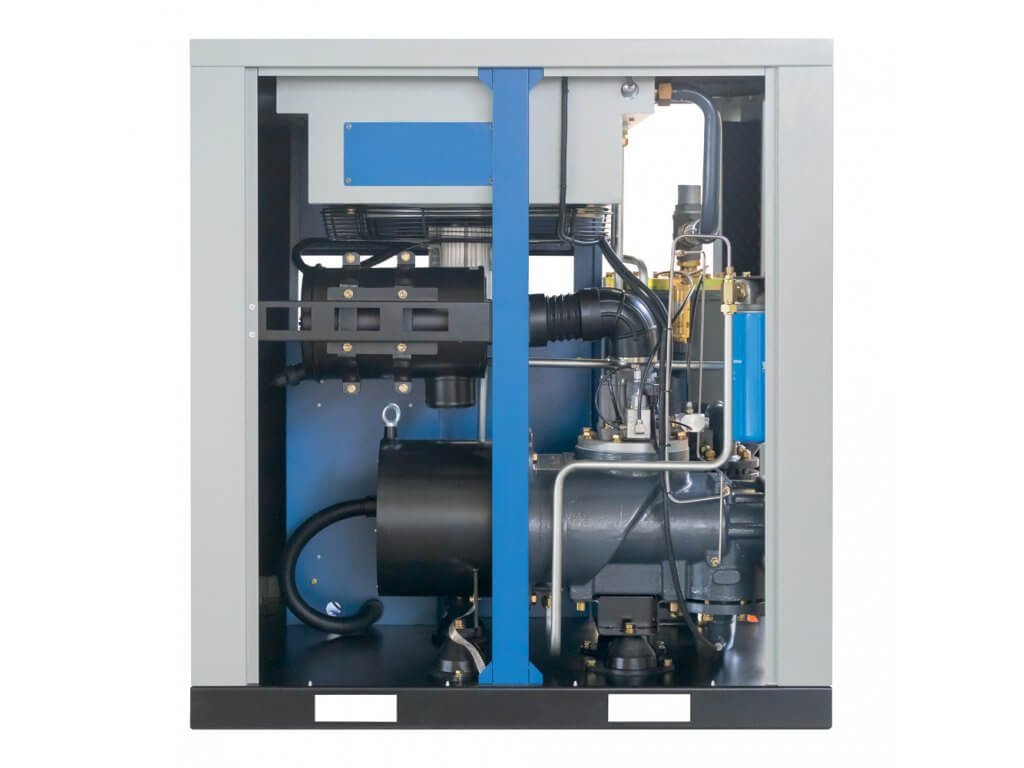

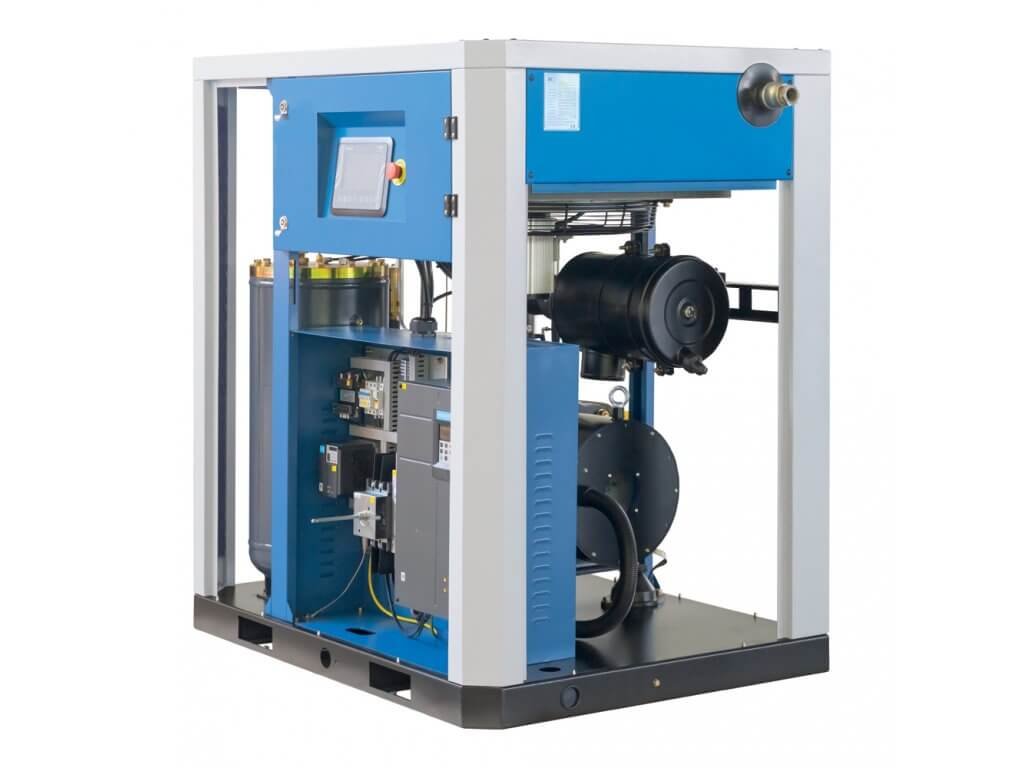

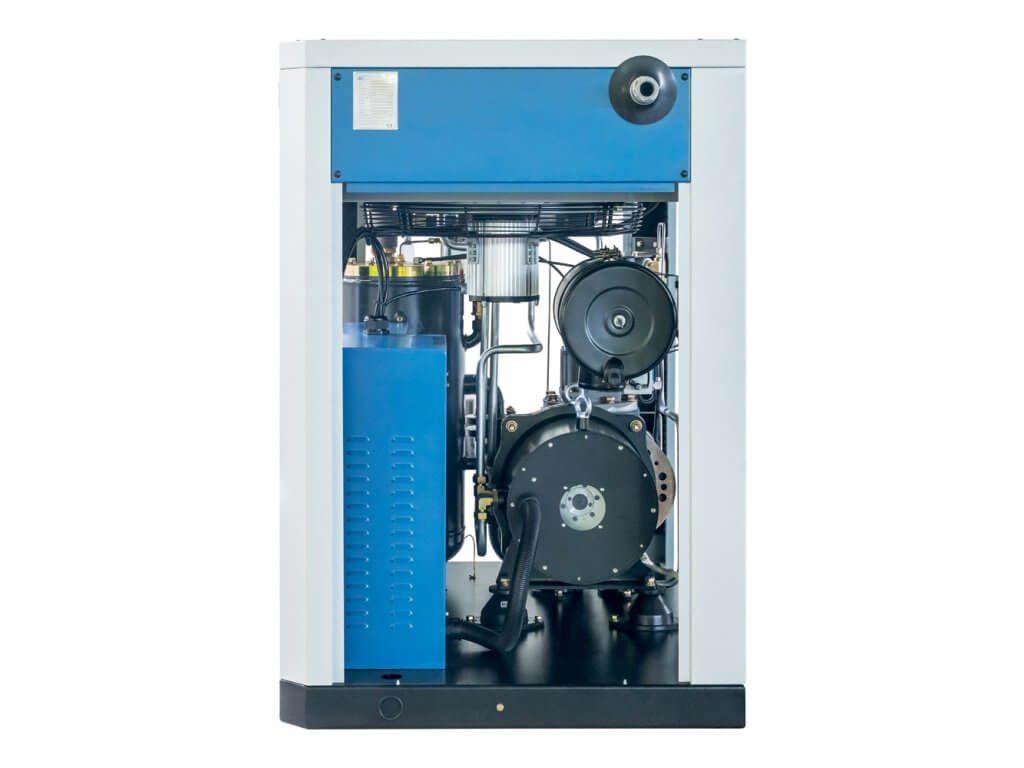

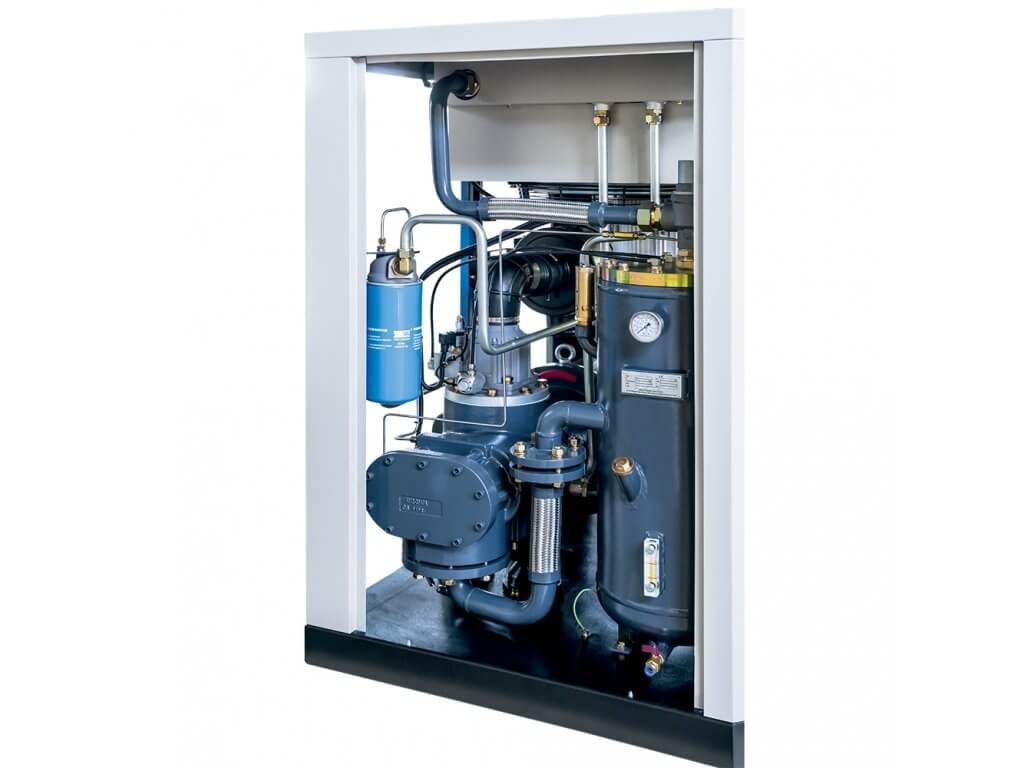

Co je uvnitř
Motor s permanentními magnety
Magnety místo klece: účinnost překonává IE4 a proti IE2 ubere 5 až 6 % spotřeby. U stroje s výtlakem 6 100 l/min se to sečte rychleji, než čekáte.

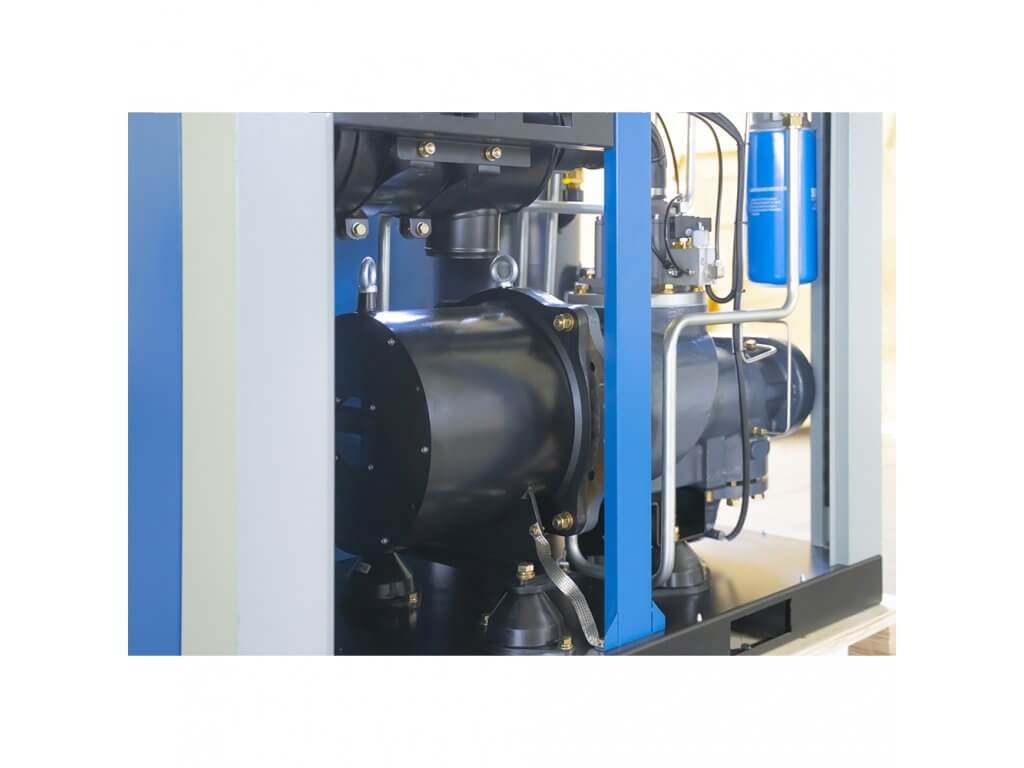

Přímý pohon kuželovým spojem
Blok sedí na motoru napřímo. Prokluzující řemen by z 6 100 l/min ukrajoval potichu a poznali byste to až na faktuře; tady žádný není.

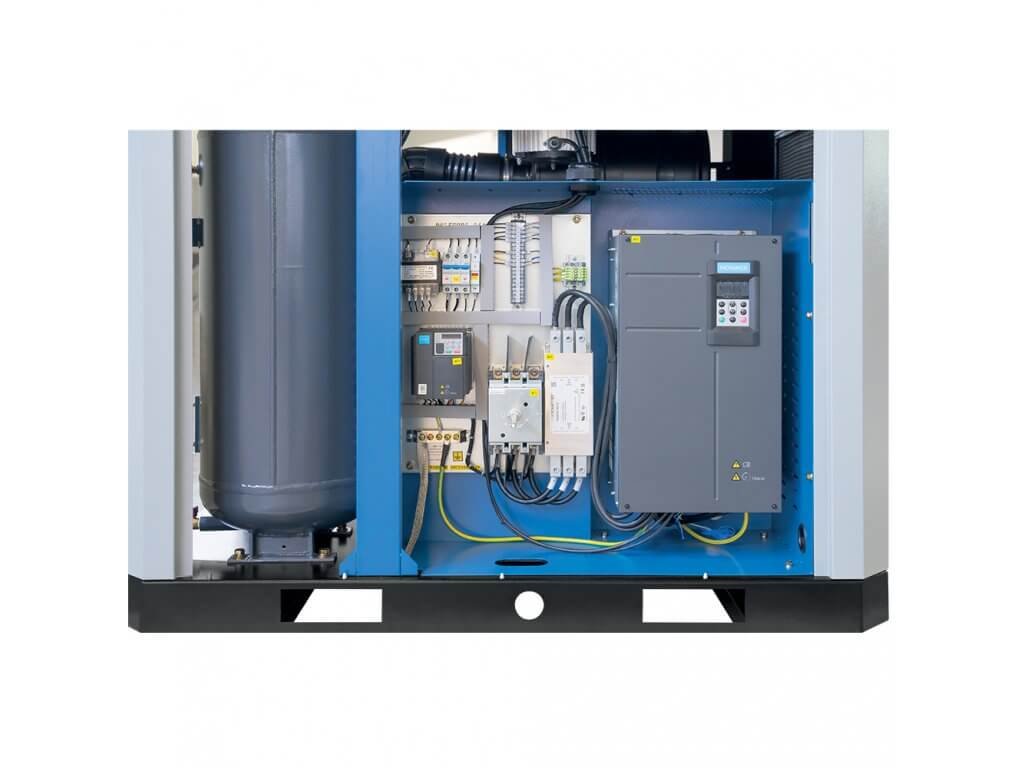

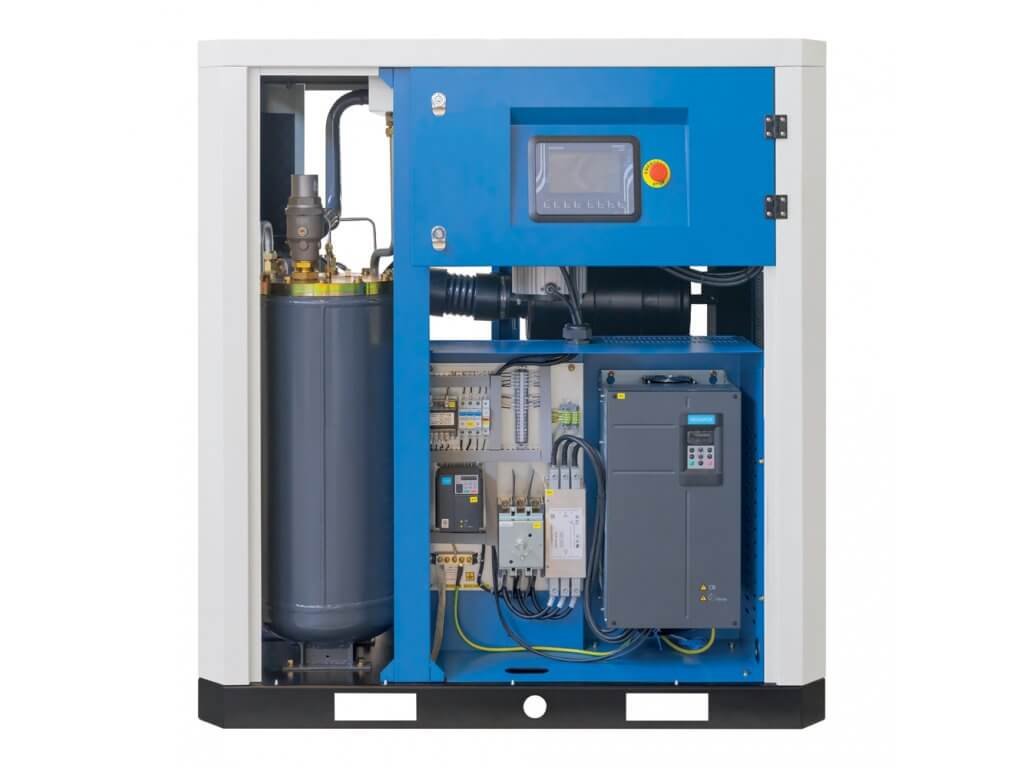

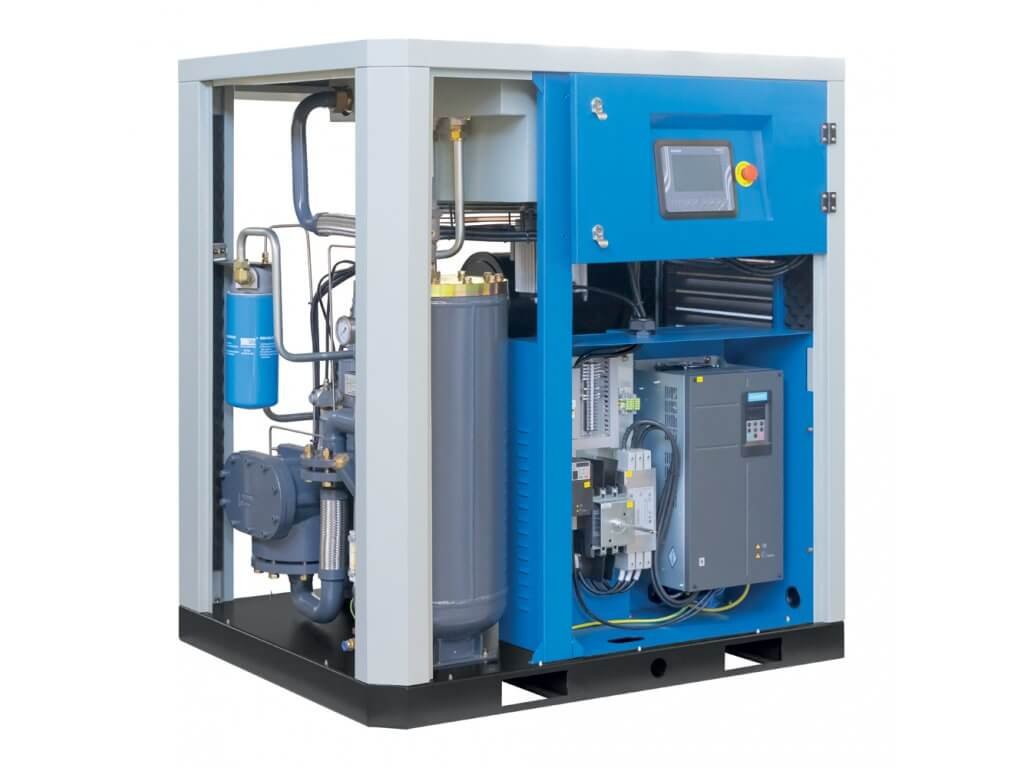

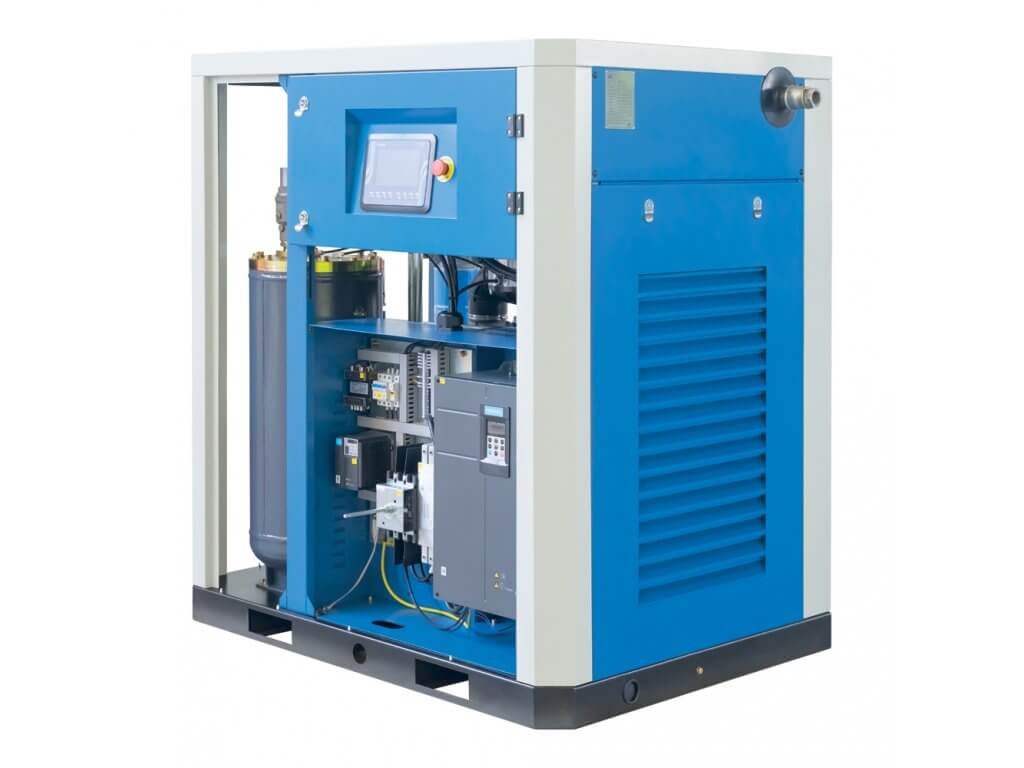

Frekvenční měnič
Odběr v dílně kolísá — měnič proto ubere otáčky místo odfukování přebytku. Pásmo 1 600 až 6 100 l/min stroj pokryje bez jediného odstavení.

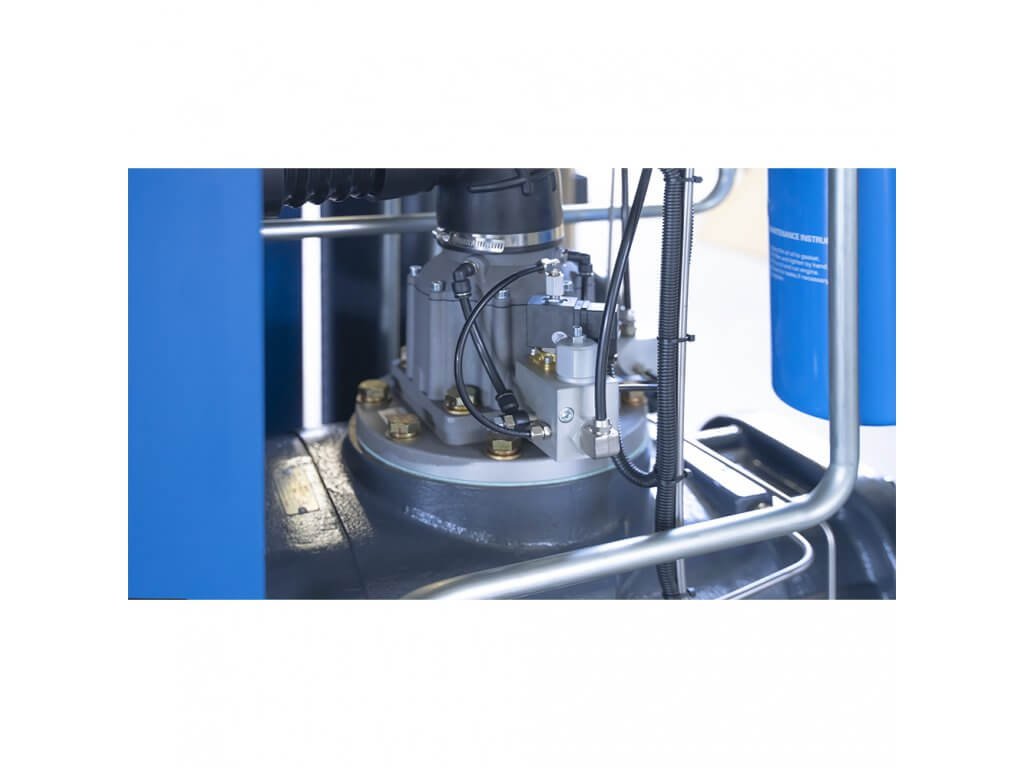

Šroubový blok
Nový blok je tichý a účinný — u 30 kW se šestnáctiprocentní zlepšení projeví na spotřebě dřív než na hlučnosti, i když ta je tu 68 dB(A).
Jednotka SCR9000
Naplánujete, kdy má stroj běžet, a on se sám spustí i odstaví. Přes RS485 ho připojíte na vzdálený dohled, kaskádu zvládne až do šestnácti kusů.
Co stroj potřebuje ve strojovně
Osm set třicet kilo a výška 1 370 mm znamená, že se stroj nedostane pod nízký strop ani běžnými dveřmi na paletovém vozíku bez rozmyslu. Hlučnost stoupla na 68 dB(A) — pořád se u něj dá mluvit, ale v místnosti, kde někdo trvale pracuje, už to je znát.
| SCR-30/8EPM — údaje pro projekt strojovny | |
|---|---|
| Objemový výkon | 6 100 l/min · 366 m³/h |
| Rozsah regulace | 1 600 – 6 100 l/min (od 26 % výkonu) |
| Potřeba odvětrání | 6 400 m³/h |
| Rozměry d × š × v | 1 300 × 1 000 × 1 370 mm |
| Hmotnost | 830 kg |
| Výstup stlačeného vzduchu | R 1½" |
| Hlučnost ve vzdálenosti 1 m | 68 dB(A) |
| Napětí | 400 V / 50 Hz |
Výbava
- motor s permanentními magnety nad úrovní IE4, chlazený olejem, krytí IP65, bez ložisek
- přímý pohon kuželovým spojem — bez řemenů, převodovky i spojky
- frekvenční měnič s vektorovým řízením, regulace 25 až 100 % otáček
- měničem řízený i ventilátor chlazení
- nový šroubový blok s profilem rotorů vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejem, týdenním plánem a kaskádou až 16 strojů

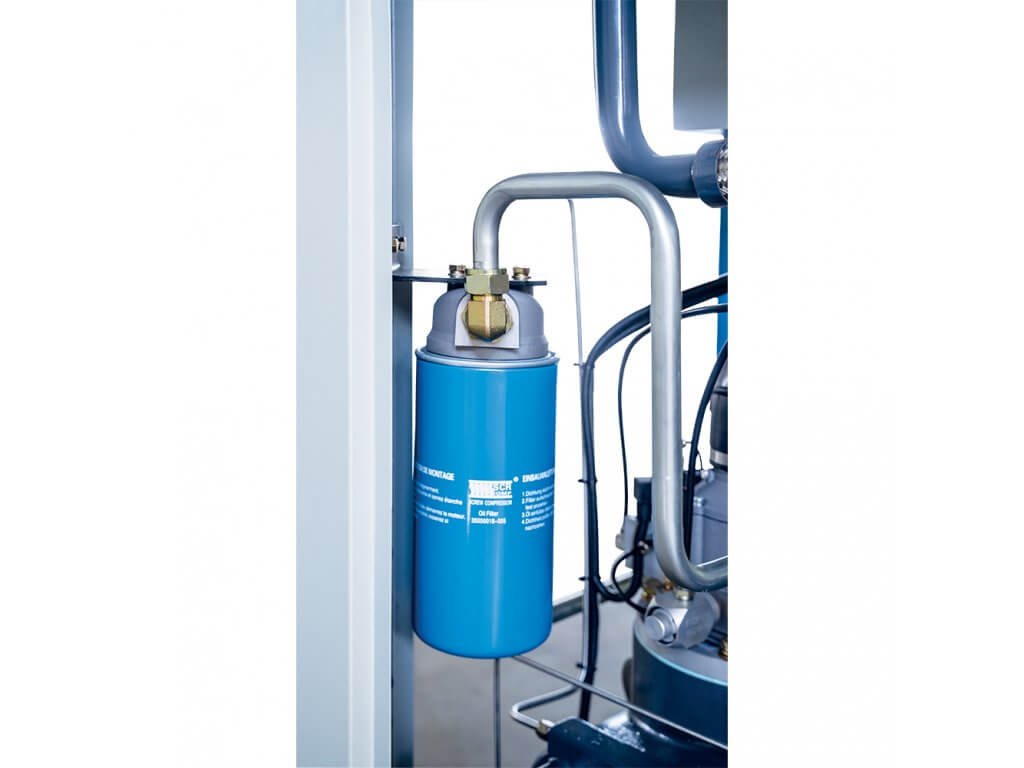

- sací nanofiltr se záchytností 99,9 %, olejový filtr 0,1 µm

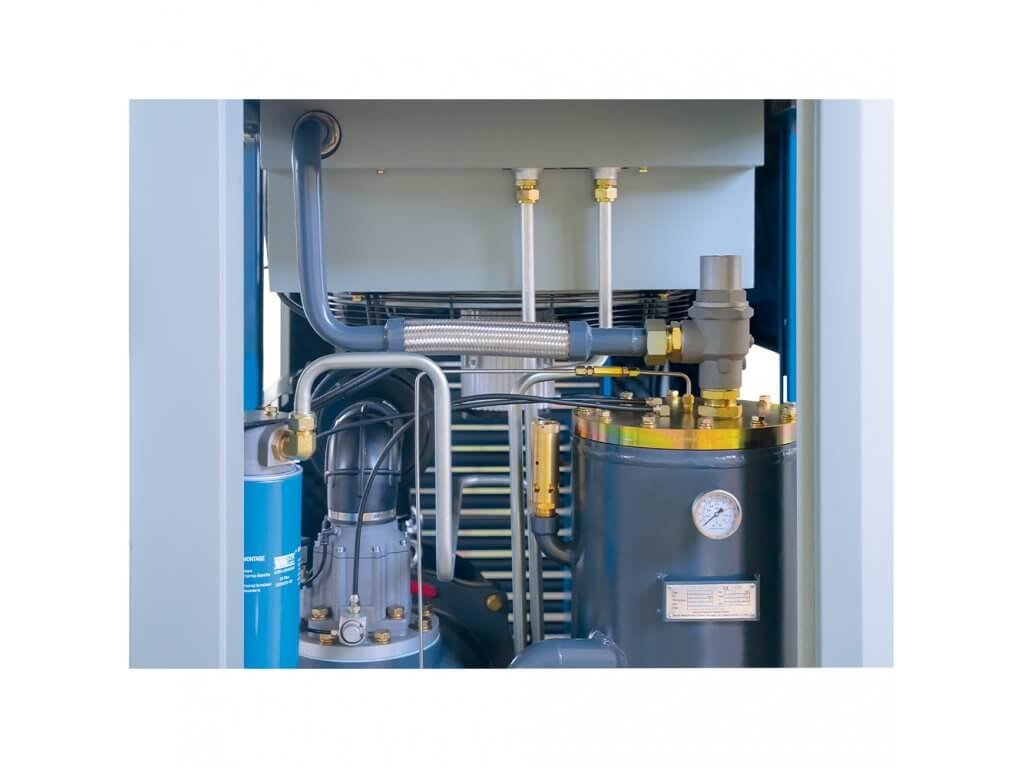

- odlučovač se zbytkovým olejem pod 3 ppm
- celoocelové vnitřní rozvody místo pryžových hadic
- měkký rozběh — proud nepřekročí jmenovitou hodnotu
U strojů téhle velikosti se vyplatí spočítat, jestli nevyjde líp dvojice menších v kaskádě — jednotka je střídá sama, bez nadřazeného panelu. Podklady k rozhodnutí jsou v tabulce v řadě SCR-EPM, servis zajišťujeme po celé republice.
Zato bar navíc stojí sedm procent spotřeby. U třísměnného provozu je ta rovnice jednoznačná.
Doplňkové parametry
| Kategorie: | Kompresory pro všechny aplikace – hobby i průmyslové |
|---|---|
| Záruka: | 5 let |
| Typ kompresoru: | Šroubový kompresor |
| Tlak: | 8 bar |
| Výtlak: | 6 100 l/min |
| Objem tlakové nádoby: | Není |
| Připojení: | 1 1/2" |
| Příkon motoru: | 30 kW |
| Napětí sítě: | 400/50 V/Hz |
| Mazání: | Olejový |
| ? Hlučnost: | 68 dB(A) |
| Rozměry: | 1 300 × 1 000 × 1 370 mm |
| Hmotnost: | 830 kg |
| Motor: | Elektrický |
| Odhlučněný: | Ano |
| Pohon: | Přímý |
| Sušička vzduchu: | Ne |
| Využití: | Profesionální |
| Zástavba: | Stacionární |
| Frekvenční měnič: | Ano |
-
