Kondenzační sušičky stlačeného vzduchu ABAC DRY

Rosný bod +4 °C Kondenzační sušičky stlačeného vzduchu ABAC DRY ve třech velikostech skříně

Kondenzační sušičky ABAC DRY vysuší stlačený vzduch na tlakový rosný bod +4 °C. Vzduch se v nich ochladí ve výměníku, vodní pára zkondenzuje a elektronický odpouštěč řízený hladinou vypustí jen vodu, bez ztráty stlačeného vzduchu.

Řada má 17 velikostí od 16 do 1 080 m³/h (266 až 18 000 l/min při 7 bar). Malé sušičky DRY-20 až DRY-130 pracují do 16 bar, větší do 14 bar. Výrobce je postavil na spolehlivé součásti, malou náplň chladiva R513A a řídicí jednotku se zobrazením rosného bodu.

+4 °Ctlakový rosný bod

16 barnejvyšší tlak DRY-20 až DRY-130, ostatní 14 bar

17velikostí, 266 až 18 000 l/min

R513Achladivo s nízkým potenciálem oteplování

Co sušička ABAC DRY umí

Elektronický odpouštěč kondenzátu řízený hladinou
Řídicí jednotka ukazuje rosný bod a hlásí alarmy
Stálý rosný bod při jakémkoli zatížení
Nízká tlaková ztráta výměníků
Malá náplň chladiva R513A
Kompaktní a lehká skříň, snadný přístup k součástem

Velikosti a technické údaje

Kód vede na kartu sušičky. Průtok platí pro referenční podmínky výrobce.

Sušička	Průtok m³/h	Průtok l/min	Napájení	Příkon W	Připojení	Rozměry š × h × v mm	Hmotnost kg
DRY-20	16	266	230 V, 1 fáze, 50 Hz	130	G 3/4"	350 × 493 × 450	19
DRY-25	21	350	230 V, 1 fáze, 50 Hz	130	G 3/4"	350 × 493 × 450	19
DRY-45	36	600	230 V, 1 fáze, 50 Hz	164	G 3/4"	350 × 493 × 450	19
DRY-60	51	850	230 V, 1 fáze, 50 Hz	190	G 3/4"	350 × 493 × 450	20
DRY-85	72	1 200	230 V, 1 fáze, 50 Hz	266	G 3/4"	350 × 493 × 450	25
DRY-130	108	1 800	230 V, 1 fáze, 50 Hz	284	G 3/4"	350 × 493 × 450	27
DRY-165	141	2 350	230 V, 1 fáze, 50 Hz	674	G 1"	370 × 497 × 764	44
DRY-210	180	3 000	230 V, 1 fáze, 50 Hz	716	G 1"	370 × 497 × 764	44
DRY-250	216	3 600	230 V, 1 fáze, 50 Hz	933	G 1 1/2"	460 × 557 × 789	62
DRY-290	246	4 100	230 V, 1 fáze, 50 Hz	933	G 1 1/2"	460 × 557 × 789	60
DRY-360	312	5 200	230 V, 1 fáze, 50 Hz	933	G 1 1/2"	460 × 557 × 789	64
DRY-460	390	6 500	230 V, 1 fáze, 50 Hz	1 276	G 1 1/2"	580 × 587 × 899	82
DRY-530	462	7 700	230 V, 1 fáze, 50 Hz	1 276	G 1 1/2"	580 × 587 × 899	92
DRY-690	600	10 000	400 V, 3 fáze, 50 Hz	1 912	G 2"	805 × 1 070 × 962	157
DRY-830	720	12 000	400 V, 3 fáze, 50 Hz	1 912	G 2"	805 × 1 070 × 962	170
DRY-1040	900	15 000	400 V, 3 fáze, 50 Hz	2 629	G 2 1/2"	805 × 1 070 × 962	176
DRY-1260	1 080	18 000	400 V, 3 fáze, 50 Hz	2 629	G 2 1/2"	805 × 1 070 × 962	188

Kondenzační sušička ABAC DRY 360 ve střední skříni — Rozměry v tabulce: šířka × hloubka × výška

Průtok platí podle normy ISO 7183 pro tlak 7 bar, vzduch na vstupu +35 °C, teplotu v místnosti +25 °C a tlakový rosný bod +4 °C ± 1 °C. Příkon platí pro chladivo R513A a napájení 50 Hz; jiné napětí a frekvenci výrobce dodá na přání.

Jak vybrat velikost

Sušička musí zvládnout celý výkon kompresoru. Průtok v tabulce platí pro referenční podmínky; skutečný průtok se mění s teplotou v místnosti, s teplotou vzduchu na vstupu a s tlakem. Jmenovitý průtok proto vynásobte třemi korekčními faktory výrobce:

skutečný průtok = jmenovitý průtok × faktor teploty v místnosti × faktor vstupní teploty × faktor tlaku

Příklad: kompresor dodává 2 000 l/min při 8 bar, vzduch má na vstupu +40 °C a v místnosti je +30 °C. DRY-165 s jmenovitým průtokem 2 350 l/min zvládne 2 350 × 0,91 × 0,82 × 1,03 = 1 806 l/min a to nestačí. DRY-210 zvládne 3 000 × 0,91 × 0,82 × 1,03 = 2 306 l/min a vyhoví.

Faktor teploty v místnosti

Teplota °C	25	30	35	40	43	46
Korekční faktor	1,00	0,91	0,81	0,72	0,67	0,62

Faktor teploty vzduchu na vstupu

Teplota °C	25	30	35	40	46	50	55	60
Korekční faktor	1,10	1,05	1,00	0,82	0,69	0,58	0,49	0,42

Faktor tlaku

Tlak bar	6	7	8	10	13	14	15	16
Korekční faktor	0,97	1,00	1,03	1,07	1,12	1,15	1,16	1,17

Teplota v místnosti +46 °C a vzduch na vstupu +60 °C platí jen pro DRY-690 až DRY-1260, tlak 15 a 16 bar jen pro DRY-20 až DRY-130.

#showmore#

Jak sušička ABAC DRY pracuje

Schéma chladivového okruhu a cesty vzduchu kondenzační sušičky ABAC DRY — Schéma sušičky DRY 1260 podle výrobce; vzduch vstupuje červenou šipkou a vystupuje modrou

Teplý vlhký vzduch z kompresoru nejdřív projde výměníkem vzduch/vzduch, kde ho předchladí vysušený vzduch odcházející ze sušičky. Ve výparníku ho chladivo ochladí na tlakový rosný bod +4 °C, vodní pára zkondenzuje a odlučovač s demisterem kapky zachytí.

Studený suchý vzduch se cestou ven ve výměníku vzduch/vzduch znovu ohřeje, takže na potrubí za sušičkou nekondenzuje voda. Obtokový ventil horkých par řídí výkon chladiva při každém zatížení, proto rosný bod zůstává stálý.

Části na schématu

kompresor chladiva
kondenzátor
ventilátor s motorem
výměník vzduch/vzduch
výparník vzduch/chladivo
odlučovač kondenzátu s demisterem
odlučovač chladiva
spínač nejvyššího tlaku
servisní ventil
tlakový spínač ventilátoru
obtokový ventil horkých par
filtr chladiva
kapilára
servisní ventil
teploměr rosného bodu
lapač nečistot
automatický odpouštěč kondenzátu
ukazatel rosného bodu

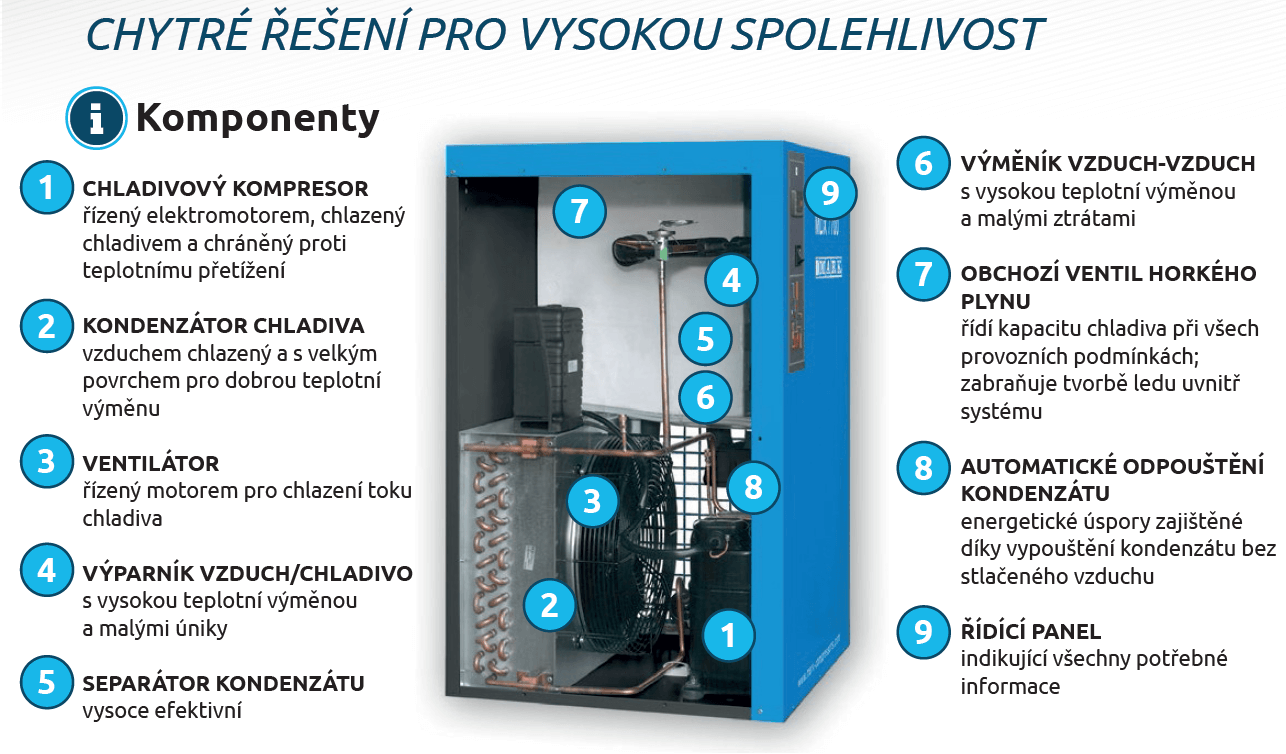

Součásti uvnitř

Kondenzační sušička ABAC DRY bez krytu: výměníky, kondenzátor a chladivový kompresor — Pohled do sušičky bez krytu: nahoře izolované výměníky, dole kondenzátor a chladivový kompresor

Chladivový kompresor pohání elektromotor; chladí ho samotné chladivo a chrání ho ochrana proti tepelnému přetížení. Kondenzátor chlazený vzduchem z místnosti má velkou teplosměnnou plochu a vzduch přes něj žene ventilátor.

Výměník vzduch/vzduch a výparník vzduch/chladivo mají vysoký tepelný výkon a nízkou tlakovou ztrátu. Součásti výrobce testoval v extrémních provozních podmínkách a uspořádal je tak, aby byly snadno přístupné.

Tři velikosti skříně

Řada má tři typy skříně. Fotky ukazují vždy jednu velikost z každé skupiny.

Malá skříň kondenzační sušičky ABAC DRY — **DRY-20 až DRY-130**: 350 × 493 × 450 mm, 19–27 kg, vnější závit G 3/4", 230 V, do 16 bar

Střední skříň kondenzační sušičky ABAC DRY — **DRY-165 až DRY-530**: 370 × 497 × 764 nebo 460 × 557 × 789 nebo 580 × 587 × 899 mm, 44–92 kg, vnitřní závit G 1" až G 1 1/2", 230 V, do 14 bar

Velká skříň kondenzační sušičky ABAC DRY — **DRY-690 až DRY-1260**: 805 × 1 070 × 962 mm, 157–188 kg, vnitřní závit G 2" a G 2 1/2", 400 V, do 14 bar

Řízení a alarmy

Elektronická řídicí jednotka kondenzační sušičky ABAC DRY s displejem — Řídicí jednotka ukazuje rosný bod, stav sušičky a ventilátoru

Elektronická řídicí jednotka ukazuje stav sušičky, stav ventilátoru a tlakový rosný bod. Hlásí vysoký nebo nízký rosný bod a připomene servis; u DRY-85 až DRY-530 hlásí i poruchu čidla ventilátoru. Sušička se zapíná tlačítkem na čelní straně.

DRY-250 až DRY-530 mají bezpotenciálový kontakt pro alarm rosného bodu, vysokou teplotu chladiva a poruchu čidla ventilátoru. DRY-690 až DRY-1260 mají souhrnný alarm (rosný bod, teplota chladiva, poruchy čidel, vysokotlaký spínač, elektrická porucha), alarm odpouštěče a dálkové zapnutí a vypnutí.

Odpouštěč kondenzátu řízený hladinou

Celá řada má elektronický odpouštěč kondenzátu řízený hladinou. Čidla poznají, kdy je v nádržce voda, a ventil otevřou jen na její vypuštění. Stlačený vzduch tak neuniká a sušička šetří energii; odpouštěč se sám přizpůsobí množství kondenzátu.

Podpěra filtrů a obtok pro DRY-20 až DRY-130

Podpěra filtrů na zadní straně malé sušičky ABAC DRY, vlevo s obtokem — Volitelná podpěra filtrů na zadní straně sušičky; filtry nejsou součástí volby

K malým sušičkám DRY-20 až DRY-130 nabízí výrobce dvě volby. Podpěra filtrů umožní namontovat dva filtry přímo na zadní stranu sušičky, takže sestava zabere méně místa a instalace je levnější.

Podpěra filtrů s obtokem navíc dovolí při údržbě nebo poruše sušičky vést vzduch jen přes filtry, takže provoz se nezastaví. Filtry nejsou součástí žádné z voleb.

Typická sestava s filtry

Typické sestavy kompresoru, filtrů a kondenzační sušičky ABAC DRY — 1 kompresor s dochlazovačem, 2 filtr G, 3 filtr C, 4 filtr V s aktivním uhlím, 5 sušička

Výrobce řadí za kompresor s dochlazovačem filtr G, pak sušičku a za ni filtr C (sestava vlevo). Tak dosáhne vzduch třídy pevných částic 1 a oleje 2 podle ISO 8573-1; s dalším filtrem V s aktivním uhlím (sestava vpravo) i třídy oleje 1. Vždy doporučuje svislý vzdušník.

U nás vyberete odpovídající prachové filtry, mikrofiltry a filtry s aktivním uhlím; třídy čistoty vysvětlují průmyslové filtry podle ISO 8573-1.

Chladivo R513A

Sušičky ABAC DRY plní výrobce chladivem R513A s nízkým potenciálem globálního oteplování a s malou náplní. Okruh chrání spínač nejvyššího tlaku, filtr chladiva a odlučovač chladiva před kompresorem.

Rosný bod a čistota vzduchu

Stlačený vzduch nese vodu, olej a pevné částice. Vodu udává tlakový rosný bod: teplota, při které je vzduch vlhkostí nasycený. Když vzduch vychladne na rosný bod nebo pod něj, voda zkondenzuje a v rozvodu způsobí korozi, rez a netěsnosti.

Sušička ABAC DRY dosáhne rosného bodu +4 °C ± 1 °C, tedy třídy vody 5 podle ISO 8573-1. Pro rosný bod +3 °C jsou kondenzační sušičky RDS, pro rosný bod pod 0 °C, například pro rozvod vedený v zimě venku, je potřeba adsorpční sušička.

Technické údaje řady ABAC DRY

Parametr	Hodnota
Tlakový rosný bod	+4 °C ± 1 °C (třída vody 5 podle ISO 8573-1)
Nejvyšší pracovní tlak	16 bar (DRY-20 až DRY-130), 14 bar (DRY-165 až DRY-1260)
Teplota vzduchu na vstupu	do +55 °C, u DRY-690 až DRY-1260 do +60 °C
Teplota v místnosti	+5 až +43 °C, u DRY-690 až DRY-1260 +5 až +46 °C
Referenční podmínky	7 bar, vstup +35 °C, místnost +25 °C, rosný bod +4 °C (ISO 7183)
Chladivo	R513A
Chlazení kondenzátoru	vzduchem
Odpouštění kondenzátu	elektronický odpouštěč řízený hladinou
Řídicí jednotka	zobrazení rosného bodu, stavu sušičky a ventilátoru, alarmy, připomenutí servisu
Bezpotenciálový kontakt	DRY-250 až DRY-1260
Dálkové zapnutí a vypnutí	DRY-690 až DRY-1260
Napájení	DRY-20 až DRY-530: 230 V, 1 fáze, 50 Hz; DRY-690 až DRY-1260: 400 V, 3 fáze, 50 Hz; jiné napětí a 60 Hz na přání
Připojení	DRY-20 až DRY-130 vnější závit G 3/4", ostatní vnitřní závit G 1" až G 2 1/2"
Volby DRY-20 až DRY-130	podpěra filtrů, podpěra filtrů s obtokem

Ventilek radí

Sušičku vybírejte podle nejteplejšího dne v roce. V létě je teplejší vzduch v místnosti i na vstupu a průtok sušičky klesá: při +35 °C v místnosti a +40 °C na vstupu zvládne jen asi dvě třetiny jmenovitého průtoku. Před sušičku patří filtr, který zachytí kapky oleje, za ni mikrofiltr.

Prachové filtry stlačeného vzduchu
Mikrofiltry stlačeného vzduchu
Šroubové kompresory ABAC

Jak vybrat velikost sušičky?: Podle výkonu kompresoru. Jmenovitý průtok z tabulky vynásobte korekčními faktory pro teplotu v místnosti, teplotu vzduchu na vstupu a tlak a zvolte sušičku, která zvládne celý výkon kompresoru.
Jaký rosný bod sušička ABAC DRY dosáhne?: Tlakový rosný bod +4 °C ± 1 °C, tedy třídu vody 5 podle ISO 8573-1. Pro rosný bod pod 0 °C je potřeba adsorpční sušička.
Uniká odpouštěčem stlačený vzduch?: Ne. Elektronický odpouštěč řízený hladinou otevře jen tehdy, když je v nádržce voda, a vypustí jen ji.
Kde může sušička stát?: V místnosti s teplotou +5 až +43 °C, velké DRY-690 až DRY-1260 do +46 °C; nad +25 °C se průtok snižuje korekčním faktorem. Kondenzátor se chladí vzduchem z místnosti.
Jaké napájení sušička potřebuje?: DRY-20 až DRY-530 se připojují na 230 V, jednu fázi; DRY-690 až DRY-1260 na 400 V, tři fáze. Jiné napětí a frekvenci 60 Hz výrobce dodá na přání.
Lze k sušičce namontovat filtry?: U DRY-20 až DRY-130 ano: volitelná podpěra filtrů nese dva filtry na zadní straně sušičky, s obtokem pak sestava může běžet přes filtry i při údržbě sušičky.

Technické údaje sušiček ABAC DRY vycházejí z podkladů výrobce ABAC (leták DRY 20-1260, vydání 2026).
